Profinet转EtherNet/IP西门子S7-1200 PLC适配欧姆龙视觉传感器实现工业自动化

一、案例背景

随着工业自动化与工业物联网技术的深度融合，汽车零部件制造行业向智能化、精细化转型，压铸件作为核心部件，其表面质量直接决定整车安全性。某大型汽车零部件企业压铸车间采用西门子S7-1200 PLC作为ProfiNet主站，承担产线全流程控制；引入欧姆龙FQ2系列视觉传感器（EtherNet/IP从站）检测压铸件表面气孔、裂纹、毛刺等缺陷，检测精度达0.1mm。

由于ProfiNet与EtherNet/IP两种总线协议不兼容，形成设备通信孤岛，制约工业物联网数据采集与协同控制。企业选用TX181-RE-RE-PNS/EIM协议转换网关（兼具物联网网关、工业网关与数据采集器功能），实现两种总线协议双向转换，搭建PLC与视觉传感器的通讯桥梁，实现检测结果与缺陷坐标实时上传，不合格品自动分流，误检率＜0.5%。

现场为高温、油污、粉尘及强电磁干扰的恶劣工业环境，PLC安装于控制室控制柜，视觉传感器安装于压铸机出料口上方，设备间采用工业级屏蔽线缆桥架敷设，保障通讯稳定。

二、协议转换网关功能简介

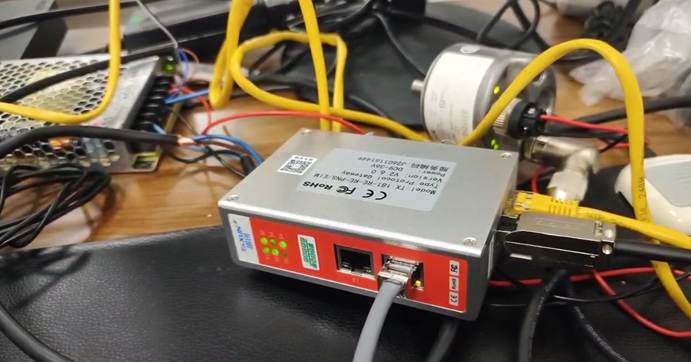

本次选用的TX181-RE-RE-PNS/EIM协议转换网关，是适配工业自动化与工业物联网的智能网关，核心功能如下：

1. 总线协议双向转换：实现ProfiNet与EtherNet/IP双向透明转换，完成视觉传感器数据与PLC控制指令的互通，解决异构协议不兼容问题。

2. 高效数据采集传输：具备数据采集器核心能力，10ms采集周期，数据转换延迟≤20μs，确保检测数据实时上传，支撑PLC实时控制。

3. 工业级稳定运行：-40℃~70℃宽温域，15KV ESD静电防护、3KV端口隔离，IP20防护，适配压铸车间恶劣环境，降低故障停机风险。

4. 灵活兼容配置：可视化软件配置参数，适配西门子、欧姆龙全系列相关设备，为工业物联网系统升级预留扩展空间。

5. 数据缓存与报警：通讯中断时缓存数据，恢复后自动上传；检测到设备异常时及时报警，保障产线连续运行。

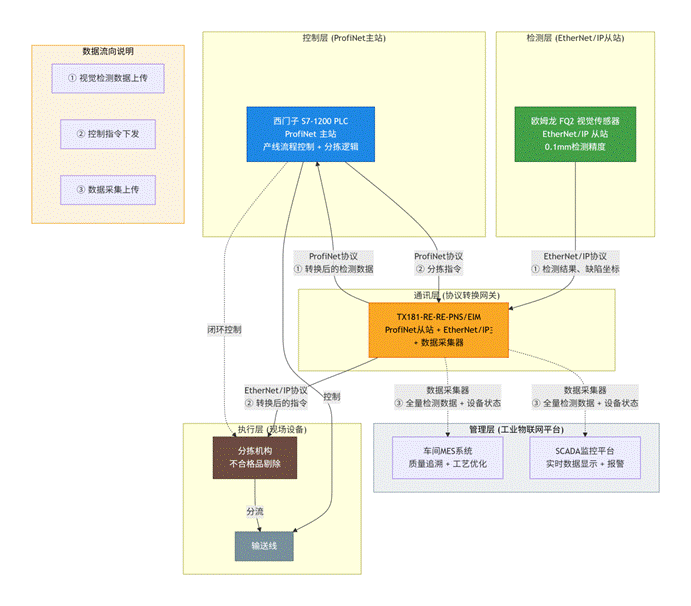

三、系统结构拓扑图

四、解决方案

针对协议不兼容、通讯孤岛等核心问题，制定以TX181-RE-RE-PNS/EIM协议转换网关为核心的解决方案，实现检测数据实时采集、协议精准转换、指令高效下发，具体如下：

1. 整体架构设计：采用“控制层-通讯层-检测层-执行层”四层架构，控制层以西门子S7-1200 PLC（ProfiNet主站）负责产线管控；通讯层以协议转换网关为核心，承担ProfiNet与EtherNet/IP双向转换，发挥物联网网关与工业网关作用；检测层以欧姆龙FQ2视觉传感器为终端，采集缺陷数据；执行层通过输送线、分拣机构完成物料输送与不合格品剔除，构建工业自动化闭环系统。

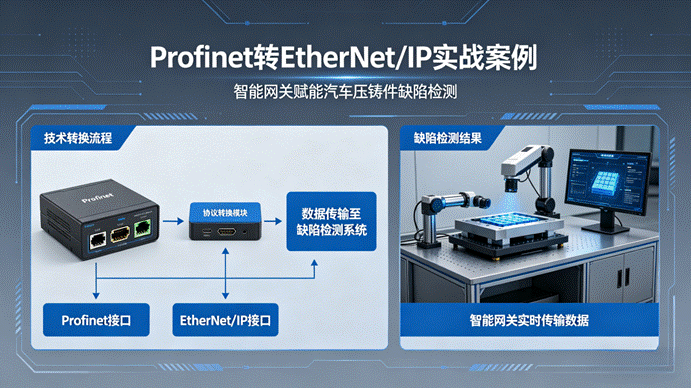

2. 协议转换方案：网关ProfiNet侧设为从站对接PLC主站，EtherNet/IP侧设为从站对接视觉传感器，通过内置转换模块，将传感器检测数据（结果、缺陷坐标等）转换为PLC可识别数据，同时将PLC控制指令转换为传感器可接收指令，实现无缝数据交互，打破通讯孤岛。

3. 数据采集与传输方案：配置网关10ms采集周期，采用工业级屏蔽线缆优化传输路径，确保数据传输延迟≤20μs，无延迟上传至PLC；启用数据缓存功能，避免通讯中断导致数据丢失，保障工业物联网数据积累与分析需求。

4. 控制逻辑设计：在西门子TIA Portal软件编写控制程序，实现检测数据与执行动作联动——合格产品正常输送，不合格产品自动分流，并记录缺陷信息便于追溯；设计异常报警逻辑，检测到通讯、设备故障时触发声光报警，保障产线稳定。

5. 环境适配方案：针对车间恶劣环境，PLC安装于密封散热控制柜，网关与传感器采用防油防尘外壳并远离高温高油污区域，通讯线缆采用防油耐磨屏蔽款，桥架敷设，抵御干扰确保系统长期稳定运行。

五、实施配置过程

按“硬件安装-参数配置-软件调试-联调测试-试运行-正式投用”规范流程实施，步骤清晰可追溯，具体如下：

1. 前期准备：现场勘察确认设备参数与安装位置，准备辅助设备并通电检测；安装调试西门子TIA Portal、网关配置软件、传感器调试软件，完成初始化。

2. 硬件安装与接线：按拓扑图安装PLC、视觉传感器、网关，PLC置于控制柜，传感器安装于压铸机出料口上方；采用工业级屏蔽线缆连接各设备，检查牢固性并做好标识，避免接线错误。

3. 网关参数配置：通过配套软件连接网关，设置与PLC、传感器同网段的IP地址，配置协议转换、数据映射参数，设置10ms采集周期，启用缓存与报警功能，保存参数并重启生效。

4. 视觉传感器配置：通过调试软件设置检测参数（精度0.1mm、缺陷阈值等）与通讯参数，将传感器设为EtherNet/IP从站并匹配网关参数；用标准压铸件校准，确保检测精度与误检率（＜0.5%）达标，保存参数重启。

5. PLC参数配置与程序编写：在TIA Portal软件添加PLC设备，配置ProfiNet参数并添加网关为从站；编写数据接收、逻辑判断、报警等控制程序，下载调试至运行正常。

6. 联调测试：启动所有设备，验证通讯与数据传输正常；用标准合格/不合格压铸件测试，确认检测精度、协议转换及分拣控制逻辑可靠，系统运行无卡顿故障。

7. 试运行与正式投用：7天试运行期间，24小时值守监测设备状态与数据，及时处理异常；确认系统达标后正式投用，培训操作人员与维护人员，保障系统长期稳定运行。

六、项目痛点、应用效果及实施前后对比

6.1 项目痛点

1. 总线协议不兼容，形成通讯孤岛，检测与控制脱节，制约工业物联网数据整合；

2. 人工检测效率低、精度差（≥1mm）、误检率高（≥5%），质量管控滞后；

3. 人工成本高、劳动强度大，易出现疏漏；

4. 检测数据无法追溯，难以优化工艺；

5. 设备协同差，产线稳定性不足，停机时间长。

6.2 应用效果

1. 打破通讯孤岛，实现数据实时互通，推动工业自动化与工业物联网深度融合；

2. 检测精度达0.1mm，误检率＜0.5%，效率提升400%，及时拦截不合格品；

3. 减少87.5%质检人员，降低人工成本，减轻劳动强度；

4. 实现数据追溯，为工艺优化提供支撑，提升产品稳定性；

5. 产线停机时间减少60%，生产效率提升30%，设备协同性增强；

6. 网关兼容性强，为工业物联网升级预留空间。

6.3 实施前后效果对比

具体对比如下表所示：

对比指标	实施前	实施后	提升/改善效果
检测精度	≥1mm（人工）	0.1mm（自动化）	精度提升90%
误检率	≥5%	<0.5%	降低90%以上
检测效率	10件/分钟	50件/分钟	提升400%
质检人工成本	8人轮岗	1人巡检	降低87.5%
产线停机时间	2小时/天	0.8小时/天	减少60%
生产效率	800件/天	1040件/天	提升30%
数据追溯能力	无法追溯	可精准追溯	实现全流程追溯
设备协同性	协同性差	协同联动	实现闭环控制

七、案例总结

本次案例以TX181-RE-RE-PNS/EIM协议转换网关为核心，解决了西门子PLC与欧姆龙视觉传感器的总线协议不兼容问题，融入工业自动化、工业物联网、总线协议、物联网网关等核心关键词，搭建完整工业自动化闭环系统，彻底解决通讯孤岛、检测低效等痛点。

项目实施后，检测精度、效率大幅提升，人工成本与停机时间显著降低，实现数据追溯与设备协同，推动车间向智能化生产转型。该案例为制造业解决异构协议兼容、设备通讯孤岛问题提供了可复制经验，协议转换网关作为工业通讯核心枢纽，将助力工业自动化与工业物联网深度融合，推动制造业高质量发展。
