应用在电视音频系统中的2x30W模拟类音频功放IC-IML6603

电视音频系统的核心功能是将接收到的音频信号还原为可听见的声音，其工作原理涵盖信号接收、处理、放大到声波输出的完整链路。音频系统是以电子设备为核心，通过扬声器、功放等组件将音频信号转换为声效的综合装置，主要由声频放大器、节目源设备、电声换能器和信号处理设备等构成。其核心功能包括声音播放、信号处理和空间声场优化，主要形态分为落地式（高功率）和台式，广泛应用于家庭影音、公共扩声、录音及会议系统等领域。

电视音频系统工作原理：

信号接收‌：电视通过天线、有线或网络接口接收包含音频信息的复合信号（如RF射频信号）‌。

信号分离‌：内部电路将复合信号中的音频部分与视频部分分离，提取出音频信号‌。

数模转换（DAC）‌：对于数字电视信号，需将数字音频数据通过‌数模转换器（DAC）‌还原为模拟电信号；传统模拟电视可跳过此步骤‌。

音频处理‌：模拟信号经‌音频处理器‌进行解调、均衡、音效增强（如虚拟环绕、Dolby解码等）‌。

功率放大‌：处理后的弱电信号由‌功率放大器‌放大，以驱动扬声器产生足够响度的声音‌。

声波生成‌：‌扬声器‌（通常为电动式）内部线圈在磁场中受力振动，带动纸盆推动空气，形成声波‌。

模拟类音频功放IC-IML6603

工采网代理的iML6603是一款国产高集成度、高效率的双声道D类音频功率放大器，采用新型高效率调制模式（HEM）具有低失真、低噪声和高动态范围特点；能够输出高达60W的功率，拥有MUTE+扩频+2.1声道同步+跳频功能；支持4Ω、8Ω扬声器负载；采用了宽输入电压范围和高抗干扰能力的设计，可Pin-to-Pin兼容替代TI TPA3118和TPA3128；可广泛应用于：条形音箱、蓝牙音箱、电视音频、家庭影院等等。

该模拟功放芯片供电电压范围：4.5V～26V（支持单、双供电）支持BTL和PBTL两种模式输出；在双通道BTL模式下，能够输出24V@2*30W/8Ω的功率；在单通道PBTL模式下，能输出24V@60W/4Ω功率；具有优异的性能、出色的音频处理能力；采用HTSSOP-28封装易于集成到各种音频设备中，如音响、功放、无线音箱等。

同时芯片内置多种保护功能，包括过温保护、过电流保护和短路保护等，可以保证系统的稳定性和安全性；还支持直流偏置和AC耦合输入方式，能够适应不同的音频输入需求。

另外；iML6603芯片使用标准LC滤波器配置，支持低至15ma的无空闲电流；集成了100mΩ的电流，允许输出电流高达9A；可以通过使用SYNC引脚将该设备配置为主机或从机操作，配置使用同步引脚有助于防止听到beats噪声。

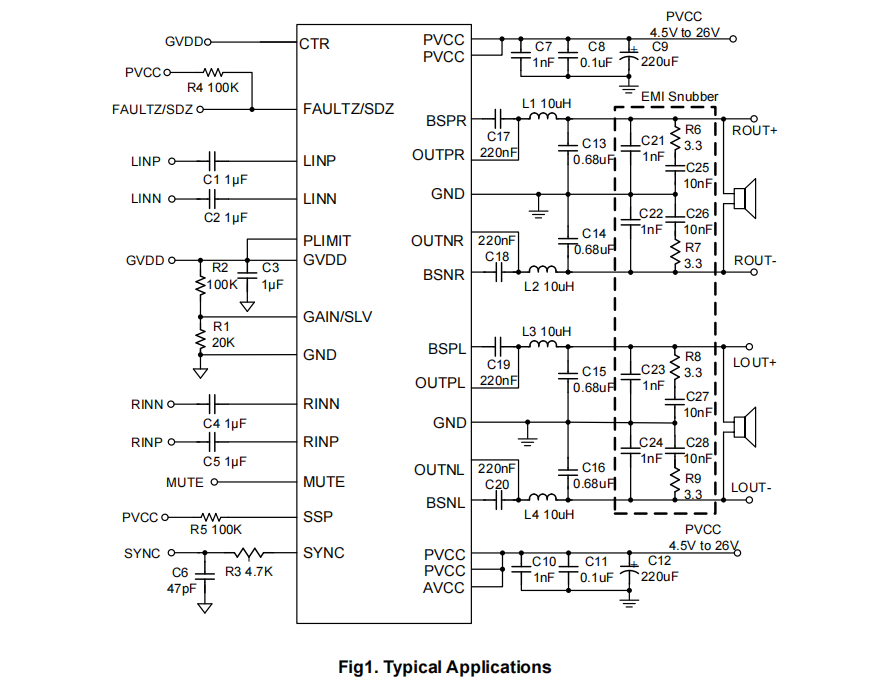

典型应用：

典型应用

音频功率放大器 - IML6603的特性：

输入电源电压范围：4.5V至26V

支持大输出功率：

-2×30W进入一个8Ω BTL负载在24 V

-1×60W进入一个4Ω PBTL负载在24 V

高功率效率：高达94%

低输出偏移电压：1.5 mV

低EMI与扩频调制

低THD：0.01%@1W@8ohm@24V

600-KHz或500 ± 12%-KHz可选开关频率

主从同步

可编程功率限制

并行BTL模式支持（PBTL）

支持单、双路供电

直流检测，和短路保护与错误报告

过压和过压保护（UVLO和OVP）

热关闭（OTP）

封装HTSSOP-28

音频放大器 - IML6603的应用：

条形音箱

蓝牙扬声器

电视音频

家庭影院
