PI3HDX12221 HDMI 2.1 8K 高清视频切换芯片方案

一、前言

8K 电视、专业显示器、游戏主机、高端 PC 及工作站等场景对 HDMI 信号的无损切换与稳定传输需求持续增长。随着 HDMI 2.1 标准将 FRL 模式下的单通道传输速率提升至 12Gbps，8K@60Hz 超高清视频信号的切换与分发对信号完整性的要求空前严苛。部分传统切换方案缺乏信号补偿机制，面对 8K 超高速率时极易出现信号衰减、抖动加剧、画面闪烁甚至无显示等问题。



Diodes Incorporated 推出的 PI3HDX12221，是一款专为 HDMI 2.1 设计的高性能线性 ReDriver 主动开关，集成了 2:1 多路复用器与信号补偿功能，每通道最高支持 12Gbps 数据速率，可通过级联或与其他主控、分配器芯片配合，实现两路 8K 信号的有效切换与稳定输出，是 8K 电视、高端显示器、游戏切换器及 KVM 设备的理想信号中继核心方案。

二、芯片定位与核心概况

PI3HDX12221 定位高性能 HDMI 2.1 2:1 主动开关，兼顾信号切换与信号完整性补偿双重功能，面向 8K 电视与显示器、专业游戏切换器、高端 KVM 设备、影音扩展坞及数字标牌等市场，解决两路 8K 信号源集总切换、长距离传输信号衰减补偿、前端设备与后端显示设备间的通道调训加速等一体化需求。

芯片功能：2:1 多路复用器、4 通道线性 ReDriver 信号补偿、输出预加重、输入 CTLE 均衡、输入信号自动检测

接口：1 路 HDMI 2.1 输入端口 A、1 路 HDMI 2.1 输入端口 B、1 路 HDMI 2.1 输出端口

最高规格：HDMI 2.1 标准，每通道 12Gbps FRL，四通道聚合带宽 48Gbps，支持 8K@60Hz、4K@120Hz 分辨率和刷新率

核心亮点：2:1 MUX 切换、线性 ReDriver 设计、无阻塞架构、单颗芯片支持两路 8K 信号源集总切换、引脚搭接简化开发、40 引脚 TQFN 3mm×6mm 封装

典型应用：8K 电视显示器信号切换器、游戏主机多入一出切换器、高端 KVM 切换器、影音扩展坞、数字标牌、笔记本台式机扩展显示

三、核心参数

1. HDMI 接口性能

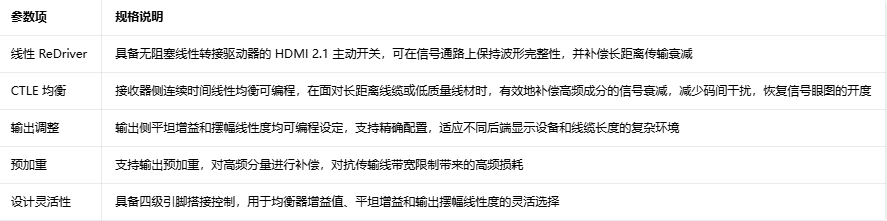

2. 信号完整性补偿特性

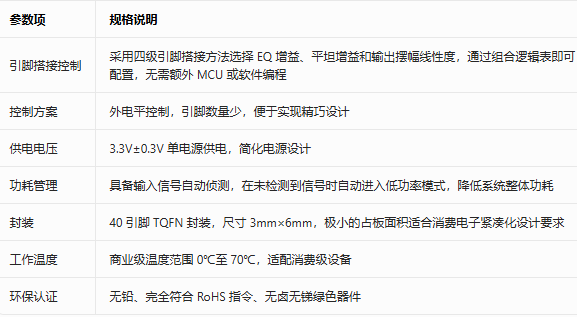

3. 系统集成与电气参数

四、核心技术优势

1. 单芯片支持两路 8K 源集总切换，整合路径清晰

与传统分配或切换方案不同，PI3HDX12221 将两路独立的 HDMI 2.1 输入整合到单颗芯片中，在应用上游起到了关键的二路选择与信号集中功能。在多级级联设计中，通过结合其他主控后端芯片或独立的分配器芯片，此方案能够有效灵活地构建出多种针对不同场景的 8K 高清分配设备。

2. 线性 ReDriver 搭配无阻塞架构，高清长线信号无损延伸

芯片同时实现了两路输入与一路输出之间的切换，并提供了高性能的信号补偿功能，将长距离传输插损几乎完全补偿。其无阻塞设计还能保证信号在无阻塞线性的前提下可实现近乎无损的远距离传输，加速主机与显示终端互相之间的通道链接调训过程。在实际的应用环境，搭配优质的 HDMI 2.1 无源或有源光纤线缆时，成套的系统方案能实现数十米乃至更长距离的 8K 视频稳定传输。

3. 完整的 HDMI 2.1 支持，48Gbps 满血带宽

PI3HDX12221 是全球首批支持完整 HDMI 2.1 标准的主动开关芯片，单通道 12Gbps，四个通道聚合带宽高达 48Gbps，足以支撑 7680×4320 分辨率下每秒 60 帧无损视频传输率。带宽参数优于传统 HDMI 2.0 类切换芯片，达到标准 HDMI 2.1 规格所定义的全带宽上限，能够适配要求最高的 8K 视频分发设备设计标准。

4. 可编程信号补偿，灵活适配多种长线场景

芯片提供接收端 CTLE 均衡、输出端可编程平坦增益和摆幅线性度等多级可调节的信号修整功能，可根据产品应用的场景，以简便的硬件引脚搭接的方式直接配置优化电平参数。可在固定线缆、可插拔线缆和不同等级线材的场景里灵活将输出驱动精细调节到最佳状态，并保持一致的主观播放观感体验。

5. 引脚搭接控制，开发门槛极低

芯片控制通过外引脚搭接完成，不需要研发人员掌握复杂的总线协议，从而能大幅简化原型阶段的软硬件设计调试工作，进一步地让升级和修复更便捷。设计上与 PCB 布局上的平顺性减少了产品设计周期、品控一致性风险与量产风险。

6. 超紧凑封装与低功耗模式兼容

芯片采用 TQFN 3mm×6mm 小封装，适合嵌入式空间限制极为苛刻的设备，还可以无信号时进入低功耗模式，降低设备总能耗及散热压力。

五、典型应用场景

1. 8K 游戏主机 PC 切换器

可由单颗 PI3HDX12221 实现双路 HDMI 2.1 信号源切换至一台 8K 电视显示器，无感知切换延迟，还原无损高清画面体验。游戏玩家可在 Windows PC 和次世代游戏主机之间流畅切换，共享一套顶级的 8K 影院级显示外设。

2. 多级 KVM 切换器

在 KVM 切换器设备内部，大量使用 PI3HDX12221 与负责 USB 信道的矩阵芯片配合，完成对多台音视频源的接入。工程师可通过两颗 PI3HDX12221 器件组合，配合 USB 切换芯片构建一套完整的多路 8K KVM 切换系统，实现多台主机共用一个 8K 显示器和外设鼠标键盘。

3. 多功能影音扩展坞

笔记本扩展坞已有 Type-C 接口输入，部分设计还需额外扩展出 HDMI 2.1 8K 端口。可以设置一颗切换芯片，将扩展坞本身内部 GPU 的 HDMI 信号和外置 HDMI 2.1 信号分配给后级显示设备，使 8K 面板同时连接笔记本外置显卡和原生输出源进行测试。结合其他 PD 控制器后，还能实现单一线缆为主机充电、视频投屏和多个外设控制一线通。

4. 工业控制与医疗影像显示

工业控制和医疗场景下通常同时需要将多路高清甚至超高清信号显示在单块屏幕上，要求 8K 级分配器长时间高稳定性和强抗干扰。PI3HDX12221 作为纯硬件开关兼具信号补偿和切换控制功能的器件，比传统基于复杂软件协议栈且成本较高的分配切换方案更符合该应用场景。

5. 专业广播与商业展示

在大型剧院、多功能会议厅、专业数字标牌系统场景下，系统集成商可把多个 PI3HDX12221 组成链式级联布局，实现多路 HDMI 2.1 8K 源的灵活级联和快速切换。

六、方案支持

深圳市潜创微科技有限公司成立于 2013 年，是专注高清音视频与高速接口半导体代理及定制化方案开发的国家高新技术企业，获评专精特新中小企业、创新型中小企业，持有 HDMI 协会会员、全球 HDCP 2.2 协会会员资质及多项音视频专利。核心代理/方案品牌：ITE（联阳）、WCH（沁恒）、diodes（美台）、PERICOM(百利通)、sigmastar(厦门星宸)、HI CHIP（海奇）等原厂官方授权代理商与方案商，潜创微科技可提供基于 PI3HDX12221 从芯片选型、信号完整性评估、参考设计到量产的一站式技术支持。

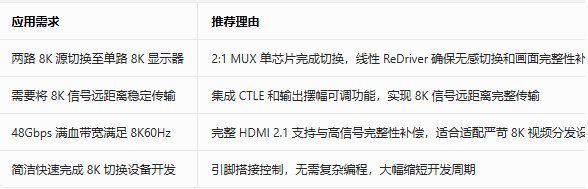

七、总结与选型建议

八、结语

PI3HDX12221 是具备线性 ReDriver 的 HDMI 2.1 主动开关，信令结构为 2:1 多路复用器，区别于传统一路输入同时分发多路输出的分配器。通过多颗级联或配合其他主控分配器芯片，PI3HDX12221 完全能够构建多样化的 8K 信号集中与分发设备。
