立体仓库依托堆垛机三菱Q系列PLC通过以太网模块和触摸屏以及上位机通讯案例

一、行业背景与项目概况

1.1 立体仓库行业发展现状与技术需求

立体仓库依托堆垛机、输送线、AGV等自动化设备，实现物料存取、转运全流程自动化，是现代智能制造与智慧物流的核心组成部分。其核心技术诉求在于设备协同联动、数据实时采集、远程运维优化，以此突破传统仓储土地资源占用大、人工成本高、作业响应慢的瓶颈。

当前，部分存量立体仓库的控制系统仍广泛应用三菱Q系列PLC，该系列PLC凭借高可靠性、强抗干扰性，在立体仓库堆垛机、货位管理等关键控制环节占据重要市场份额。但部分老旧型号（如Q01CPU）未配置以太网接口，仅保留RS-232圆形串口，无法满足现代立体仓库多终端并发、数据远程传输的技术要求，成为制约系统智能化升级的共性技术瓶颈。

1.2 项目概况

本项目为江苏某中型制造业立体仓库货物转运控制系统升级工程，该仓库承担原材料及成品的自动化存储与周转任务。

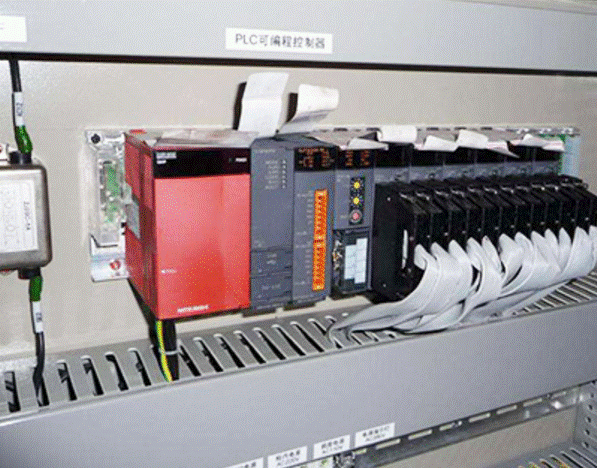

核心控制设备：采用三菱Q系列PLC（Q01CPU），无以太网接口，唯一RS-232圆形串口（8针Mini-DIN连接器）负责堆垛机启停、输送机速度调节、货位定位等核心逻辑控制，通讯协议支持三菱专用MC协议及标准RTU协议。

现场监控设备：配置威纶通MT8121iE以太网触摸屏，用于现场作业参数调试、运行状态监控及故障声光报警。

上位管理系统：部署工业级计算机及WCS仓储管理控制系统，实现货位动态管理、作业任务调度、生产数据追溯与报表自动生成。

工况要求：立体仓库需满足24小时连续作业，现场环境存在多粉尘、强电磁干扰等特点，对控制系统稳定性与环境适应性提出严苛要求。

1.3 项目核心目标

构建稳定、实时的通讯链路，实现三菱Q系列PLC与触摸屏、上位机WCS系统的同时双向通讯。

支持PLC程序的远程下载、上载与在线调试，替代传统现场电缆接线方式，降低运维成本。

无需修改PLC原有控制程序，实现快速部署，最大限度缩短系统停机改造周期。

保障系统在复杂工况下的长期稳定运行，实现作业数据全流程可追溯，满足立体仓库精益管理与安全合规要求。

二、项目痛点、选型与实施过程

2.1 核心技术痛点分析

协议与接口双重壁垒，形成数据孤岛：三菱Q系列PLC底层采用RS-232串口与专用MC协议通讯，而触摸屏与上位机WCS系统均基于以太网TCP/IP协议体系。串口与以太网协议在数据帧格式、传输机制上存在本质差异，无法直接互联互通。同时，PLC唯一的圆形串口资源无法支撑本地操作、远程管控及程序调试的并发访问需求，导致设备与管控系统各自为战，作业协同效率低下。

运维效率低下，改造成本高昂：传统PLC程序调试与故障排查必须由技术人员至现场通过专用电缆连接，受限于立体仓库广阔的作业区域，单次运维耗时通常超过2小时，月均运维成本约3800元。若采用更换新型号PLC的改造方案，需额外投入超8万元的设备成本，且伴随超过5天的停产周期，造成巨大的直接与间接经济损失，与企业降本增效的核心诉求严重背离。

数据无法实时追溯，管控精度不足：由于PLC与上位机无法实现实时数据交互，货位状态、设备运行参数等关键数据依赖人工手抄记录。人工记录方式存在显著的漏记、错记风险，数据误差率高达3.3%，无法满足立体仓库对数据准确性、实时性的管理要求，难以实现精准的作业调度与流程优化。

2.2 解决方案选型

针对上述痛点，经多轮技术论证、性能测试与兼容性验证，最终选用捷米特JM-ETH-Q以太网模块作为核心通讯转换设备。该模块专为三菱Q系列PLC（Q00/Q01/Q02等）量身设计，完美契合立体仓库应用场景，核心技术优势如下：

接口与并发兼容设计：模块集成1路RS-232圆形串口与1路RJ45以太网口，支持多主站并发通讯，可同时连接触摸屏、上位机及编程电脑，实现本地操作、远程管控与程序调试的并行开展，不占用PLC核心编程资源，从根本上解决串口资源匮乏问题。

多协议透明转换：作为高性能以太网转换器，模块支持RS-232串口与以太网TCP/IP协议的双向透明传输，完美兼容三菱MC协议、Modbus TCP协议。内置串口转以太网与以太网桥接器核心功能，无需额外开发通讯程序，即可实现不同通讯介质与协议设备的无缝联动，高效打通立体仓库“设备-管控”数据链路。

工业级高可靠性：采用35mm标准导轨安装方式，由PLC直接供电（功耗＜80mA），无需额外电源。具备卓越的抗电磁干扰、防尘防水性能，工作温度范围覆盖-20℃~65℃，平均无故障时间（MTBF）超10万小时，可稳定适应立体仓库复杂的现场环境。

2.3 实施过程

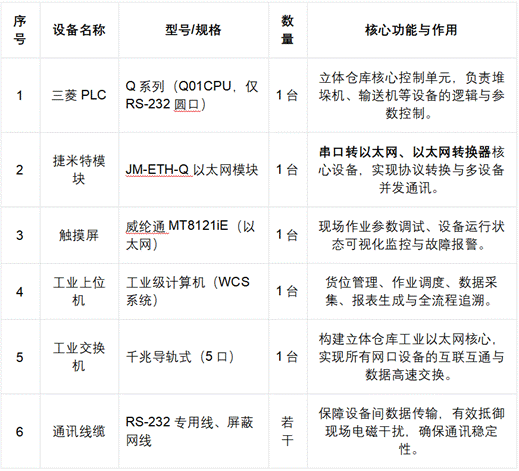

2.3.1 硬件配置清单

2.3.2 系统部署与调试步骤

硬件安装：在断电状态下，将捷米特JM-ETH-Q模块安装于35mm标准导轨，使用专用RS-232线缆将模块串口与三菱Q系列PLC的圆形串口可靠连接。

网络组网：采用屏蔽网线将模块RJ45以太网口、触摸屏、工业上位机全部接入千兆工业以太网交换机，确保所有网络设备处于同一IP网段，构建稳定的局域网环境。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置管理界面。根据三菱PLC参数，精准设置通讯协议为MC协议，同步波特率、数据位、校验位等串口参数，此过程无需修改PLC内部原有控制程序。

联调测试：通过GX Works2编程软件，借助模块实现PLC程序的远程下载与调试。操作触摸屏，验证工艺参数的读写与设备状态监控功能。在上位机WCS系统中完成设备添加与通讯配置，测试货位数据的实时采集与远程调度指令下发功能。整个部署与调试周期严格控制在1.5小时以内，实现了不停产升级，最大限度降低了对仓库正常作业的影响。

三、网关功能介绍

捷米特JM-ETH-Q以太网模块是一款专为三菱Q系列PLC设计的串口转以太网网关，其核心功能围绕协议转换、设备兼容与高效运维展开，具体如下：

核心协议转换：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输。高效完成三菱MC协议与Modbus TCP协议的转换，作为核心以太网转换器，无需额外编程即可实现PLC与多台以太网设备的无缝通讯，同时支持PLC程序的远程下载与调试。

多设备并发兼容：支持最大32个TCP连接，可同时满足触摸屏、上位机、编程电脑等多终端的并发访问需求。完美兼容三菱Q系列全型号PLC及主流品牌触摸屏、工控组态软件，无需额外适配驱动，具备极强的系统扩展性，可灵活对接新增的货位监测与安全防护设备。

便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作界面友好，无需专业编程基础。配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障。支持固件在线升级，终身免费迭代，保障系统长期的智能化升级需求。

安全与节能设计：内置数据校验机制，可有效抵御立体仓库的强电磁干扰，确保核心作业数据传输的准确性与完整性，防止数据错乱或泄露。采用无外接电源设计，直接从PLC取电，简化了现场布线，降低了故障点，实现了节能环保运行，适配24小时连续作业工况。

四、技术架构设计

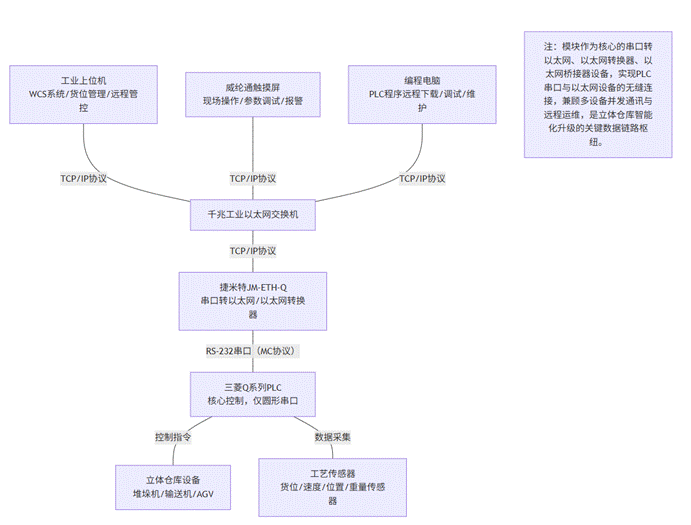

4.1 系统结构拓扑图

五、应用效果前后对比

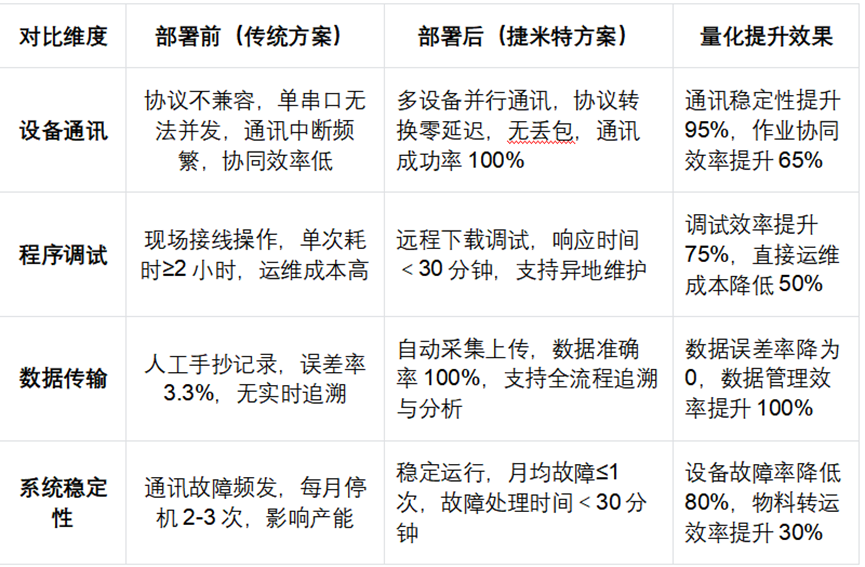

六、网关未来发展趋势

随着智能制造与工业互联网技术的持续演进，串口转以太网、以太网转换器类核心网关设备将朝着以下方向发展，以更好地赋能立体仓库等高端装备制造场景：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现本地作业数据的实时预处理、异常智能预警与工艺参数自优化。结合AI技术，可对堆垛机运行状态进行故障预判，显著提升立体仓库的自主运维能力与作业安全性。

网络安全与合规强化：针对工业数据安全与行业合规要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控等功能，有效保障仓储核心工艺数据与业务数据的安全存储与传输。

国产化与多协议生态构建：依托国产芯片与核心元器件的技术突破，网关将加速推进国产化替代进程，实现核心部件自主可控。同时，将扩展对PROFIBUS、CANopen、EtherCAT等更多工业现场总线协议的支持，构建开放、兼容的多协议转换生态，助力智能制造装备的自主可控发展。

无线化与部署柔性化：集成5G、Wi-Fi 6等无线通信技术，摆脱对有线布线的依赖，完美适配立体仓库设备布局动态调整、布线复杂的场景。大幅提升系统部署与改造的灵活性，为未来实现仓储全流程无线智能化管控提供技术基础。

七、结论

本项目通过引入捷米特JM-ETH-Q以太网模块，成功破解了三菱Q系列无网口PLC在立体仓库应用中面临的协议不兼容、串口资源匮乏、运维效率低下等核心技术难题。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性及工业级高可靠性，实现了PLC与触摸屏、上位机的无缝联网与数据互通。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效等显著优势，既满足了立体仓库智能化管控、作业数据追溯的核心业务需求，又保障了系统24小时连续稳定运行。其成功应用为立体仓库及各类智能制造场景中老旧PLC设备的网络化改造提供了一套高效、经济、可行的工程解决方案。
