堆垛机系统升级Profinet 转 EtherNet/IP 高效协议转换保障仓储出入库效率

一、案例背景

现代仓储物流领域，工业自动化与工业物联网融合是提升效率、降低成本的核心趋势。某大型智能仓储中心自动化立体仓库（存储区域1.2万㎡），核心作业设备为堆垛机，其运行精度、速度直接决定出入库效率与货物安全，是工业自动化管控核心环节。

该仓库主控采用西门子S7-1500 PLC（工业自动化核心，Profinet总线协议），负责堆垛机全流程动作调度；堆垛机驱动选用AB PowerFlex 525变频器（EtherNet/IP总线协议），控制行走、升降电机，精准调节转速以保障定位精度。

项目初期，PLC与变频器因总线协议不同存在通讯壁垒，核心痛点突出：无法实现堆垛机速度与位置闭环控制，定位精度不达标；缺乏数据采集器与物联网网关，核心数据无法上传至工业物联网平台，难以优化运维；临时通讯方案不稳定，堆垛机卡顿、定位偏差大，出入库效率低下，制约工业自动化水平。

为打破总线协议隔阂，满足堆垛机定位精度＜±3mm、出入库效率200托盘/小时的目标，选用塔讯TX181-RE-RE-PNS/EIM工业网关（协议转换专用智能网关）作为通讯枢纽。该物联网网关凭借双向协议转换、工业级稳定性及内置数据采集器功能，搭建起PLC与变频器的高速通讯桥梁，支撑工业自动化与工业物联网升级，保护现有设备投资。

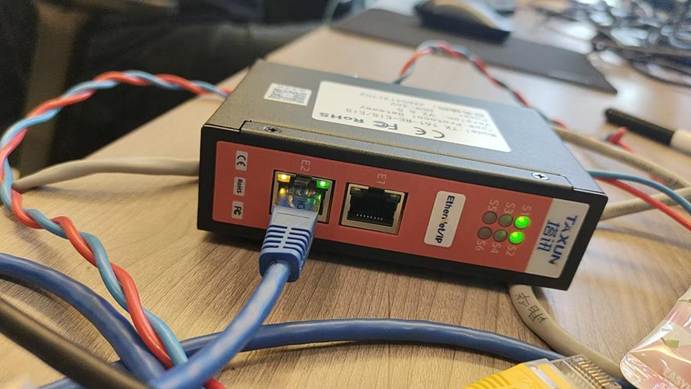

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/EIM是仓储工业自动化专用工业网关，兼具智能网关与物联网网关属性，核心为协议转换与数据采集器一体化设备，适配仓库粉尘、电磁干扰、高低温复杂工况，核心功能如下：

1. 高速双向协议转换

支持Profinet与EtherNet/IP双向透明协议转换，可同时对接西门子PLC与AB变频器，实现指令与反馈数据无阻塞、零丢包交互。通讯周期稳定在1ms内，满足堆垛机高精度、高速运行需求，为闭环控制提供保障。

2. 高精度数据传输与闭环控制支撑

优化数据校验与映射机制，精准传输堆垛机速度、位置反馈等关键数据，内置缓存、断线重连功能，应对现场干扰，保障工业自动化控制链路稳定，助力实现核心性能目标。

3. 工业级数据采集与上传

集成数据采集器，实时采集PLC、变频器核心数据，标准化加密后上传至工业物联网中台、WMS及SCADA平台，实现数据可追溯、可视化，为运维优化提供数据支撑，推动工业物联网升级。

4. 工业级硬件可靠性

全金属密封外壳，具备宽温、防尘、抗干扰、防雷浪涌特性，支持7×24小时不间断运行；双调试界面操作便捷，内置故障自诊断功能，降低实施与运维难度，适配仓库复杂工况。

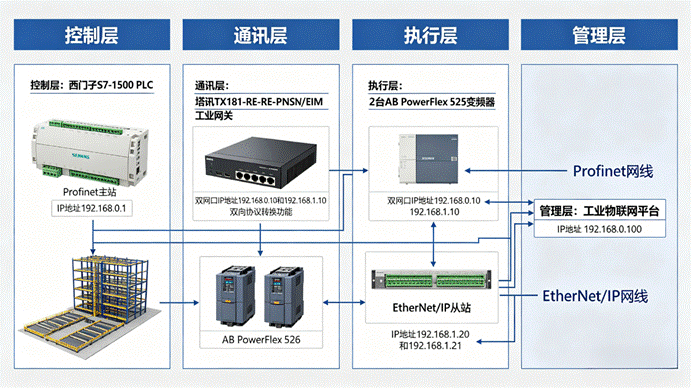

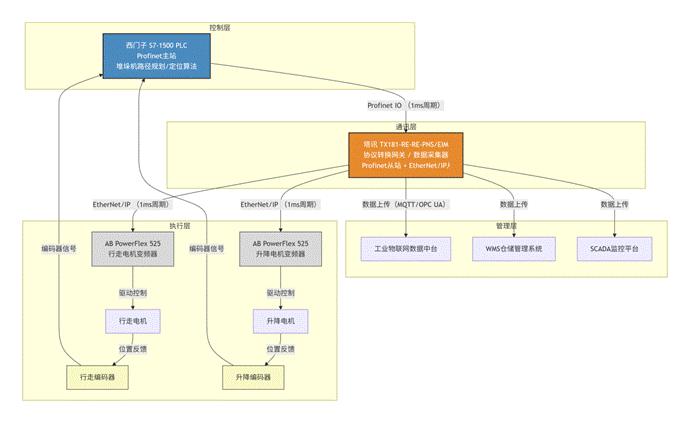

三、系统结构拓扑图（含细节标注）

四、解决方案

针对项目核心痛点，结合现场工况，制定“协议转换+闭环控制+数据采集器+智能管控”一体化工业自动化与工业物联网解决方案，核心如下：

1. 协议互通解决方案

采用TX181工业网关实现Profinet与EtherNet/IP双向协议转换，打破总线协议壁垒，无需修改设备原有程序，实现PLC与变频器无缝通讯，保护设备投资，奠定闭环控制基础。

2. 堆垛机高精度闭环控制解决方案

依托网关1ms高速通讯能力，构建闭环控制链路，PLC运算定位指令，网关转发指令与反馈数据，变频器精准调节转速，确保定位精度＜±3mm、出入库效率达200托盘/小时。

3. 工业物联网数据采集解决方案

激活网关数据采集器功能，配置采集与上传周期，采集PLC、变频器及堆垛机核心数据，加密上传至工业物联网相关平台，实现数据可追溯，支撑运维优化。

4. 现场工况适配解决方案

采用工业级防护设计，网关安装于电控柜远离干扰源，配置工业电源与浪涌保护，屏蔽网线敷设，提升抗干扰能力，降低故障率与运维成本，适配仓库复杂工况。

五、实施配置过程

实施遵循“硬件安装—参数配置—分设备调试—系统联调—优化验收”流程，实现不停产改造，具体如下：

（一）硬件安装与网络布线

1. 硬件安装：将网关、PLC、变频器分别安装于对应控制柜，编码器安装于电机轴端，确保安装牢固、接地良好，保障散热。

2. 网络布线：用工业屏蔽网线连接各设备，沿桥架敷设，与动力电缆间距≥30cm，完成电源接线与接地，做好线路标识。

（二）网关参数配置

通过Web端或本地软件配置网关参数，步骤便捷，具体如下：

1. IP配置：设置网关双网段IP（PLC侧192.168.0.10，变频器侧192.168.1.10），与设备同网段，开启IP冲突检测。

2. 协议配置：导入PLC与变频器相关文件，配置I/O映射，启用双向协议转换，确保数据完整传输。

3. 采集配置：激活数据采集器，添加采集点位，设置采集与上传周期，配置工业物联网平台参数，启用加密与断点续传。

（三）PLC端配置（TIA Portal）

1. 在TIA Portal中新建项目，添加PLC与网关，导入相关文件，确保PLC识别网关。

2. 配置PLC与网关通讯参数及I/O映射，实现PLC对变频器的独立控制与状态监测。

3. 编写PLC控制程序，包含定位、速度控制、故障处理模块，优化扫描周期确保实时性。

4. 下载程序调试，重点测试定位与闭环控制效果，验证程序适配性。

（四）变频器端配置

1. 通过调试软件设置变频器EtherNet/IP参数，匹配网关通讯周期，确保通讯正常。

2. 配置变频器为通讯控制模式，设置转速范围、过载保护等参数，连接编码器实现精准反馈。

3. 映射I/O点位，确保与网关数据交互精准，两台变频器独立配置。

4. 保存参数重启，测试变频器指令接收与转速调节功能，符合作业要求。

（五）系统联调与优化

1. 上电检查各设备通讯状态，确认无故障、数据传输正常。

2. 单步调试：测试PLC指令下发、网关转发及变频器响应，验证定位与速度控制效果。

3. 参数优化：微调各设备参数，确保通讯稳定、定位精度与效率达标。

4. 整机联动调试：模拟作业场景，测试闭环控制与数据上传功能，验证系统可靠性。

5. 验收优化：整改问题、组织验收，培训运维人员，提供长期支持。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

1. 协议壁垒：PLC与变频器总线协议不兼容，无法直接通讯，工业自动化管控困难，临时方案不稳定。

2. 定位精度不足：无高速闭环通讯，定位偏差大，无法满足＜±3mm要求，易损坏货物。

3. 出入库效率低：堆垛机卡顿，效率远低于200托盘/小时，人工干预频繁。

4. 数据缺失：无数据采集器与物联网网关，核心数据无法追溯，不符合工业物联网升级要求。

5. 现场适配差：原有通讯模块抗干扰、防尘能力弱，故障率高，运维成本高。

（二）应用效果

1. 打破协议壁垒：网关实现双向协议转换，PLC与变频器无缝通讯，工业自动化管控全覆盖，保护设备投资。

2. 定位精度达标：闭环控制稳定，定位精度＜±3mm，保障货物安全。

3. 效率达标：出入库效率达200托盘/小时，自动化运行，降低人工成本。

4. 数据可追溯：数据采集器实现全量数据采集，上传工业物联网平台，支撑运维优化。

5. 适配现场：网关工业级防护，无故障运行超3000小时，故障率降90%，运维成本减60%。

6. 融合升级：构建“工业自动化—数据采集—工业物联网”闭环，助力仓储数字化转型。



（三）实施前后效果对比

对比维度	实施前状态	实施后效果	提升幅度
总线协议兼容性	Profinet与EtherNet/IP不兼容，无法直接通讯	双向协议转换，无缝互联互通，工业自动化管控全覆盖	100%
堆垛机定位精度	定位偏差大，＞±10mm，易损坏货物	闭环控制，定位精度＜±3mm，精准入库	精度提升70%以上
出入库效率	效率低下，＜120托盘/小时，人工干预多	效率达标，≥200托盘/小时，自动化运行	效率提升67%以上
生产效率	人工干预多，停机频繁，效率低	自动化运行，连续稳定，效率提升35%	效率提升35%
数据采集	无数据采集器，数据缺失，无法追溯	全量采集，工业物联网上传，100%可追溯	100%
系统稳定性	故障率高，常通讯中断，无故障时长＜500小时	故障率低，连续运行稳定，无故障时长≥3000小时	稳定性提升83%以上
运维成本	维护频繁，成本高，停机损失大	运维简单，成本降低60%，损失大幅减少	成本降低60%

七、总结

本项目依托塔讯TX181-RE-RE-PNS/EIM工业网关，解决了PLC与变频器总线协议兼容难题，通过协议转换、数据采集等功能，构建了高精度、高效率的工业自动化与工业物联网解决方案，实现不停产改造，保护设备投资。

项目实施后，实现定位精度＜±3mm、出入库效率200托盘/小时的目标，解决核心痛点，提升系统稳定性与效率，满足仓储行业工业自动化与工业物联网管控要求。

实践证明，工业网关作为工业物联网核心与协议转换关键设备，在仓储工业自动化场景不可或缺。TX181智能网关可高效解决异构设备通讯难题，助力企业打破信息孤岛、降低成本，提升竞争力。

该解决方案可广泛复制于各类自动化立体仓库，有效解决跨品牌设备通讯等难题，具备极高推广价值，为仓储行业数字化升级提供实践参考。
