BNC连接器的卡口锁定机制，是如何在剧烈震动环境下保持电连接连续性的？

很多在车载监控或工业振动台一线工作的工程师，经常会遇到信号跳变的问题。最近在和 德索连接器（Dosin） 的生产车间沟通一批高可靠性订单时，客户提出了一个很硬核的问题：BNC 这种设计于几十年前的“老卡口”，凭什么在今天这种动辄 5G、10G 加速度的震动环境下，还能保证电连接不中断？

咱们搞射频的都知道，电连接的连续性本质上就是“压力”的博弈。BNC（Bayonet Neill–Concelman）能在万物无线的今天依然稳坐工业连接头交椅，靠的绝非运气，而是其独特的卡口锁紧逻辑。

核心机制一：双销钉（Two-stud）锁紧与弹性预紧力

很多人觉得 BNC 锁紧就是转一下，其实玄机在那个旋转套筒（Coupling Nut）内部。

1️⃣ 双销钉引导：BNC 插座上的两个对称销钉，进入插头的螺旋槽。这种对称结构确保了锁紧力的合力是在轴线上的，不会产生偏心力。

2️⃣ 波形弹簧垫圈（Wave Washer）：这是 BNC 抗震的灵魂。当你旋转套筒到底部时，内部的波形垫圈会被压缩，产生一个强大的轴向向外的推力。

这个推力反向作用于销钉，将插头与插座的金属外壳（屏蔽层）紧紧顶在一起。即便外界有剧烈震动，只要震动动能没超过弹簧的预紧力，接触面就不会产生微米级的物理脱离。

核心机制二：接触应力与材料的“记忆”

⚠️ 很多劣质 BNC 接口之所以一震就断信号，是因为它们的“内芯”出了问题。

中心针的浮动量：高品质的 BNC 中心针在特氟龙（PTFE）绝缘子中是有极微小的浮动空间的，这种“以柔克刚”的设计能吸收一部分垂直于轴向的剪切力。

铍青铜的韧性：插座侧的中心孔通常采用四瓣或六瓣开口设计。如果选用高纯度铍青铜，其优秀的弹性模量能保证在数千次震动位移后，依然像钳子一样死死咬住中心针。

BNC 结构件在震动环境中的性能对照

关键部件	常见劣质材料/设计	高可靠性设计（B2B 标准）	对信号连续性的影响
波形垫圈	普通锰钢（易疲劳）	65Mn 弹簧钢或不锈钢	失去预紧力会导致瞬间断连
中心针插孔	磷青铜或普通黄铜	高性能铍青铜（多瓣结构）	接触压力不足会产生相位抖动
锁定槽间隙	公差控制在 0.1 毫米以上	精密控制在 0.02 毫米以内	配合过松会产生机械磨损（Fretting）
绝缘介质	回收塑料或劣质 PE	高等级特氟龙（PTFE）	震动产生的摩擦静电（噪声）



避坑实录：为什么你的 BNC 接头“虚接”了？

️ 作为一个老工程师，我见过太多因为贪便宜买到“样子货”导致整机实验失败的案例。

避开“软绵绵”的套筒：如果你拧转 BNC 套筒时感觉不到那种明显的阻尼感和最后到位的“咔哒”反馈，说明内部波形片力值不合格，这种头子一旦上车震动，必然掉链子。

警惕电镀层起皮：震动环境下，金属表面会发生微摩擦氧化。如果电镀层硬度不够，磨掉的金属屑会掉进信号路径，形成不可预测的阻抗点。

精密加工：守住最后 0.01 毫米的防线

在剧烈震动场景下，再好的设计如果加工精度跟不上，也是白搭。公差配合直接决定了连接器的机械共振点。

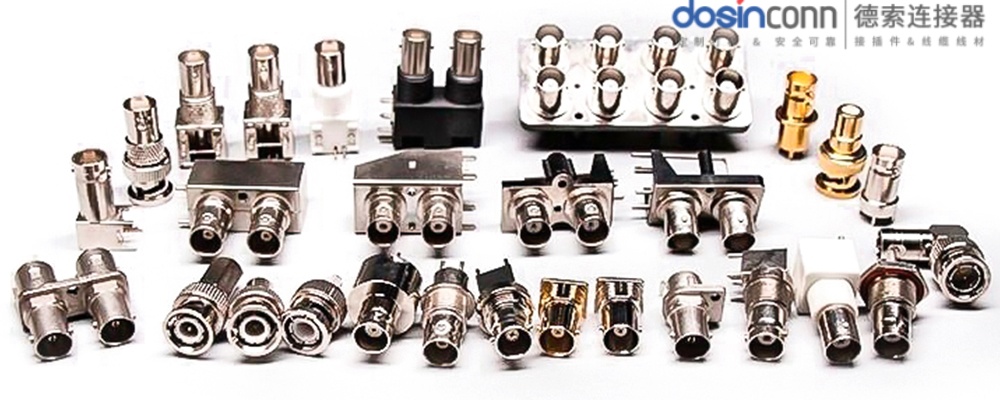

德索连接器（Dosin） 目前在处理抗震型 BNC 产品时，将核心研发点放在了 精密加工公差 的一致性上。我们通过全自动化的 CNC 加工流程，将卡口销钉槽与套筒配合间隙严格控制在极小范围内，极大地提高了组件的固有频率，避免与工业设备的常规震动频率发生共振。

同时，我们在 原材料选择 上也做了进阶。针对这种高震动场景，我们选用的高弹铍青铜内件配合高等级特氟龙绝缘介质，能够确保在极端环境下，阻抗始终稳定在 50 欧姆（或 75 欧姆）的标准值附近，不给信号留一丝闪烁的空间。

在射频连接这个行当，所谓的黑科技其实就是对基础物理和材料极限的不断压榨。只要锁得够准、咬得够紧，BNC 在 6G 时代依然是那个值得信赖的物理护航者。
