微电网电能质量治理：谐波抑制与电压波动控制技术

随着“双碳”战略深入推进，微电网作为分布式新能源高效消纳、提升供电韧性的核心载体，已广泛应用于工业园区、社区、海岛、偏远地区等多元场景。但随着光伏、风电等间歇性新能源的高比例接入，以及电力电子设备（逆变器、变流器）的规模化应用，微电网电能质量问题日益突出，其中谐波污染与电压波动成为最典型、影响最广泛的两大痛点。谐波会加剧设备损耗、缩短使用寿命，甚至引发保护系统误动；电压波动则会影响敏感负荷（如精密仪器、半导体设备）正常运行，严重时导致生产线中断、产品报废。依据《工业绿色微电网建设与应用指南（2026—2030年）》要求，电能质量治理已成为微电网建设的“强制标配”，而谐波抑制与电压波动控制技术，作为电能质量治理的核心支撑，直接决定微电网运行的安全性、稳定性与经济性，成为推动微电网高质量发展的关键抓手。

一、微电网电能质量核心痛点：谐波与电压波动的产生及危害

微电网与传统配电网相比，具有“源荷波动大、电力电子设备占比高、拓扑灵活”的特点，这使得谐波与电压波动的产生更频繁、影响更深远。明确二者的产生原因与危害，是制定科学治理方案的前提。

（一）谐波的产生与危害

谐波是指频率为基波频率整数倍的电能分量，其产生的核心诱因是微电网内大量电力电子设备的非线性运行，以及新能源发电的随机性。一方面，光伏逆变器、风电变流器、储能PCS等设备，在能量转换过程中会产生大量谐波（主要为3次、5次、7次谐波），且谐波含量会随新能源出力波动而变化；另一方面，电弧炉、轧机等冲击性负荷，以及LED照明、变频器等民用、工业负荷，也会向电网注入谐波，加剧谐波污染。

根据GB/T 14549-93《电能质量 公用电网谐波》规定，0.38kV电网电压总谐波畸变率不应超过5.0%，奇次谐波电压含有率不应超过4.0%，偶次不应超过2.0%。当谐波含量超标时，危害十分显著：一是加剧变压器、电缆等设备的损耗，导致设备过热、绝缘老化，缩短使用寿命，增加运维成本；二是干扰保护系统与计量装置，导致保护误动、计量偏差，影响微电网安全运行与电费结算；三是影响敏感负荷运行，如半导体设备、精密仪器等，谐波会导致设备精度下降、运行异常，甚至停机故障，某石化企业曾因谐波引发反应釜温度失控，单次事故直接经济损失超千万元。

（二）电压波动的产生与危害

电压波动是指电网电压的幅值在短时间内（数毫秒至数秒）发生周期性或非周期性的变化，其核心诱因是新能源出力的随机波动与负荷的动态变化。光伏、风电出力受光照、风速影响显著，出力波动幅度可达30%-50%，会直接导致微电网功率失衡，引发电压波动；同时，电动汽车充电、工业设备启停等冲击性负荷的突然投入或切除，也会造成电压骤升、骤降，加剧波动程度。

依据GB/T 33589-2017《微电网接入电力系统技术规定》，微电网并网点电压波动和闪变应满足GB/T 12326的要求，未达标的微电网无法通过并网验收。电压波动的危害主要体现在三个方面：一是影响普通负荷正常运行，如灯光闪烁、电机转速不稳定，降低用电体验；二是对敏感负荷造成致命影响，如数据中心、半导体工厂的精密设备，对电压波动“零容忍”，轻微波动就可能导致设备停机、数据丢失；三是导致微电网电压稳定性下降，严重时引发电压崩溃，造成大面积停电，未配置治理装置的微电网，电压暂降发生概率比传统电网高3-5倍。

二、核心技术：谐波抑制技术的原理与应用

谐波抑制的核心目标，是将微电网内谐波含量控制在国家标准范围内，减少谐波对设备与系统的危害，其技术路径主要分为“主动抑制”与“被动抑制”两大类，结合微电网运行特性，通常采用“主动+被动”的混合抑制方案，实现精准、高效的谐波治理。

（一）被动抑制技术：低成本基础治理

被动抑制技术主要通过配置无源滤波装置，利用电容、电感、电阻的谐振特性，滤除特定频率的谐波，具有成本低、结构简单、维护方便的优势，适合谐波频率固定、含量稳定的场景，是微电网谐波抑制的基础方案。

常用的被动抑制设备包括无源滤波器（PPF）、电抗器、电容器组等。其中，无源滤波器是应用最广泛的设备，根据谐波频率，可分为单调谐滤波器、双调谐滤波器与高通滤波器：单调谐滤波器针对单一频率谐波（如3次、5次）设计，滤波效果精准，适合谐波成分单一的场景；双调谐滤波器可同时滤除两种不同频率的谐波，适配谐波成分复杂的场景；高通滤波器则主要滤除高次谐波（11次及以上），弥补单调谐、双调谐滤波器的不足。

被动抑制技术的应用重点的是“精准匹配谐波频率”，例如，在光伏逆变器集中接入的节点，配置单调谐滤波器，针对性滤除3次、5次谐波；在工业负荷集中区域，配置双调谐滤波器，同时滤除多种谐波成分。但该技术存在局限性，无法适配谐波频率、含量动态变化的场景，且滤波效果受系统参数影响较大，需结合主动抑制技术使用。

（二）主动抑制技术：动态精准治理

主动抑制技术通过主动检测谐波成分，利用电力电子装置产生与谐波幅值相等、相位相反的补偿电流，抵消电网中的谐波，具有响应速度快、滤波效果好、适配性强的优势，适合微电网谐波动态波动的场景，是当前谐波抑制的核心技术。

常用的主动抑制设备包括有源电力滤波器（APF）、静止无功发生器（SVG），其中APF是专门用于谐波抑制的核心设备，SVG则可兼顾谐波抑制与无功补偿，在微电网中应用广泛。APF通过实时检测电网中的谐波电流，由内部逆变器产生补偿电流，快速抵消谐波，响应时间可达到微秒级，滤波精度高，能有效滤除2-50次谐波，可将电压总谐波畸变率控制在5%以内，满足GB/T 14549-93的标准要求；同时，APF具备自适应调节能力，可根据谐波含量的动态变化，自动调整补偿策略，适配新能源出力波动与负荷变化的场景。

此外，新型主动抑制技术也在逐步推广，如基于模型预测控制（MPC）的谐波抑制技术，通过建立微电网谐波模型，提前预测谐波变化趋势，实现精准补偿；基于AI算法的自适应谐波抑制技术，通过机器学习训练谐波数据，优化补偿策略，提升滤波效果与系统稳定性。例如，某工业园区微电网配置APF与SVG协同运行，实现谐波抑制与无功补偿一体化，将电压总谐波畸变率从12%降至3.8%，设备损耗降低15%。

（三）混合抑制方案：兼顾成本与效果

考虑到微电网的经济性与运行特性，实际应用中多采用“被动+主动”的混合抑制方案：在谐波含量稳定、频率固定的区域（如固定工业负荷节点），配置无源滤波器，实现低成本基础治理；在谐波动态波动的区域（如新能源集中接入节点、负荷多变区域），配置APF或SVG，实现动态精准补偿；同时，通过智慧能源管理平台，统筹协调各类滤波设备，实现谐波抑制的协同优化，既控制治理成本，又保障滤波效果。

三、关键技术：电压波动控制技术的原理与应用

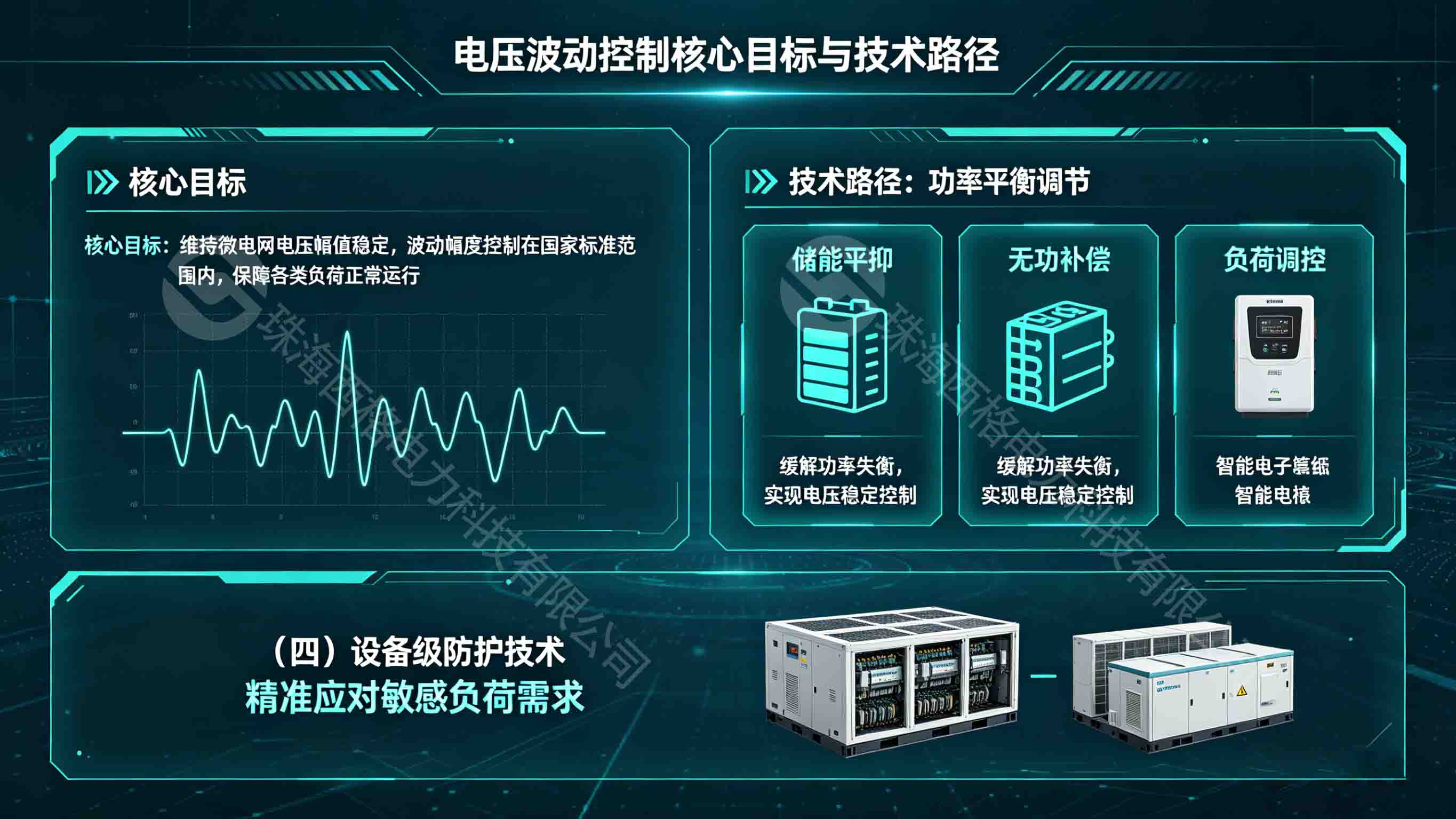

电压波动控制的核心目标，是维持微电网电压幅值稳定，将波动幅度控制在国家标准范围内，保障各类负荷正常运行，其技术路径主要围绕“功率平衡调节”展开，通过储能平抑、无功补偿、负荷调控等方式，缓解功率失衡，实现电压稳定控制。

（一）储能系统平抑技术：核心缓冲支撑

储能系统是平抑微电网电压波动的核心设备，其核心作用是通过充放电调节，快速平衡微电网功率差，缓解新能源出力波动与负荷变化带来的电压波动，实现“削峰填谷、功率缓冲”。常用的储能设备包括锂电池储能、液流电池储能、超级电容储能等，其中锂电池储能因响应速度快、容量密度高，在微电网中应用最广泛。

储能系统平抑电压波动的工作原理的是：通过实时采集微电网新能源出力、负荷需求数据，当新能源出力过剩时，储能系统充电，吸收多余功率，避免电压骤升；当新能源出力不足或负荷突增时，储能系统放电，补充功率缺口，避免电压骤降。同时，储能系统可与新能源设备协同运行，通过AI调度算法，提前预测新能源出力与负荷变化，优化充放电计划，提升电压波动控制精度。例如，辽宁某太阳能公司EMS3.0项目中，储能系统不仅用于新能源消纳与峰谷套利，还能快速响应功率波动，将电压波动幅度控制在±5%以内，保障负荷稳定供电。

超级电容储能则主要用于应对短时、快速的电压波动（如负荷突然启停），其响应时间可达毫秒级，能快速补充功率缺口，避免电压骤降，常与锂电池储能配合使用，实现“短时快速响应+长期能量平衡”的协同控制。

（二）无功补偿技术：动态电压调节

无功功率失衡是导致电压波动的重要原因之一，通过无功补偿技术，实时调节微电网无功功率，可有效维持电压稳定，缓解电压波动。常用的无功补偿设备包括SVG、静止无功补偿器（SVC）、电容器组等，其中SVG因响应速度快、调节范围广，成为微电网电压波动控制的核心设备。

SVG通过实时检测微电网电压、电流信号，自动调节输出的无功功率，当电压偏低时，输出容性无功功率，提升电压；当电压偏高时，输出感性无功功率，降低电压，响应时间可达到微秒级，能快速抑制电压波动，同时兼顾谐波抑制功能。例如，某工业园区微电网通过SVG与储能协同控制，在主网故障时维持电压稳定，保障园区内30余家制造企业连续生产。SVC则适合无功功率波动较大的场景，通过可控电抗器与电容器组的协同调节，实现无功功率的动态补偿，缓解电压波动，但响应速度略慢于SVG，适合对响应速度要求不高的场景。

（三）负荷调控与协同调度技术：主动防御优化

除了被动补偿，通过负荷调控与协同调度技术，主动优化微电网功率分配，可从源头减少电压波动的产生，实现“主动防御”。其核心逻辑是：通过智慧能源管理平台，实时监测新能源出力、负荷需求与电压状态，对柔性负荷（如电动汽车、智能家居、可调节工业负荷）进行动态调控，实现功率平衡。

具体而言，当新能源出力过剩、电压偏高时，调度系统发出指令，引导电动汽车充电、柔性工业负荷增加用电，吸收多余功率；当新能源出力不足、电压偏低时，引导电动汽车停止充电、柔性负荷减少用电，降低功率需求，同时联动储能系统放电，补充功率缺口。例如，某数智光储并离网项目中，通过智慧能源管理平台，在储能SOC充足时，引导负荷正常用电，在储能SOC不足时，通过分级控制关闭部分非关键负荷，避免电压波动过大，保障关键负荷供电稳定。

此外，虚拟同步发电机（VSG）技术也可有效提升微电网电压稳定性，通过模拟同步发电机的惯性与阻尼特性，缓解新能源接入带来的电压波动，提升微电网抗扰能力，尤其适合孤岛运行的微电网场景。

（四）设备级防护技术：精准应对敏感负荷需求

针对半导体、数据中心等对电压波动“零容忍”的敏感负荷，需配置设备级防护装置，实现毫秒级电压补偿，避免设备停机。常用设备包括动态电压恢复器（DVR）、快速切换装置（NTS）等。例如，上海某知名半导体工厂在光刻机电源端加装动态电压恢复器（DVR），电压暂降发生时自动切换至超级电容供电，设备停机率从年均12次降至0次；在双电源、双进线场景，配置快速切换装置（NTS），可实现电源的无缝切换，避免电压波动对敏感负荷造成影响。

四、协同治理方案：谐波抑制与电压波动控制的融合应用

微电网中，谐波与电压波动往往相互影响、相互叠加，单一的治理技术难以实现全面的电能质量优化，因此，需构建“谐波抑制+电压波动控制”的协同治理方案，实现两项技术的融合应用，提升治理效能，降低治理成本。

协同治理的核心是“数据共享、策略协同、设备联动”：

• 一是通过电能质量在线监测装置 ，实时采集微电网谐波含量、电压波动、功率变化等数据，上传至智慧能源管理平台，实现数据共享，为协同策略制定提供支撑，根据GB/T 33589-2017要求，10（6）kV~35kV电压等级并网的微电网，公共连接点应装设满足GB/T 19862要求的电能质量在线监测装置，监测历史数据至少保存一年；
• 二是平台通过AI算法 ，分析谐波与电压波动的关联关系，制定协同治理策略，例如，当检测到谐波含量超标且电压波动较大时，联动APF与SVG，同时实现谐波抑制与无功补偿，稳定电压；
• 三是实现储能系统、滤波设备、无功补偿设备、柔性负荷的协同联动 ，当新能源出力波动引发电压波动时，储能系统快速充放电，SVG调节无功功率，APF滤除谐波，柔性负荷配合调控，形成全方位的协同治理体系。

例如，某工业园区交直流混合微电网，构建了“APF+SVG+锂电池储能+智慧调度平台”的协同治理体系：APF负责滤除光伏、风电接入产生的谐波，将电压总谐波畸变率控制在4%以内；SVG负责动态调节无功功率，抑制电压波动；储能系统平抑新能源出力波动，补充功率缺口；智慧调度平台统筹协调各类设备，根据实时运行状态，优化治理策略，实现谐波抑制与电压波动控制的协同优化。项目落地后，微电网电压波动幅度控制在±3%以内，电压总谐波畸变率降至3.5%，敏感负荷运行稳定性提升98%，设备运维成本降低20%。

五、典型应用案例：技术落地成效与实践参考

谐波抑制与电压波动控制技术已在多种类型微电网场景中落地应用，结合不同场景的能源禀赋与负荷需求，形成了差异化的治理方案，彰显了技术的适配性与实用性，为行业提供了可复制、可借鉴的实践经验。

（一）工业园区微电网案例

某新材料光储充微电网项目，整合光伏337.96kW、储能100kW/215KWh、充电桩80kW，负荷包含工业生产负荷与充电负荷，存在谐波污染严重、电压波动频繁的问题，影响生产设备与充电桩正常运行。该项目采用“被动+主动”混合谐波抑制方案，配置无源滤波器与APF，针对性滤除3次、5次、7次谐波；电压波动控制采用“SVG+储能+智慧调度”方案，SVG动态调节无功功率，储能系统平抑光伏出力波动，智慧能源管理平台实现协同调度，同时落实防逆流策略，在保障电能质量的前提下，提升新能源消纳率。项目运行后，电压总谐波畸变率从11.2%降至3.6%，电压波动幅度控制在±2.8%以内，充电设备运行稳定性提升99%，工业生产设备损耗降低18%，年节约运维成本超15万元。

（二）半导体工厂微电网案例

某半导体工厂微电网，负荷以精密半导体设备为主，对电能质量要求极高，谐波与电压波动易导致设备停机、产品报废。该项目采用“APF+SVG+DVR+储能”的协同治理方案：APF精准滤除谐波，将电压总谐波畸变率控制在2.5%以内；SVG实时调节无功功率，抑制电压波动；DVR为精密设备提供毫秒级电压补偿，避免电压暂降影响；储能系统平抑新能源出力波动，保障功率平衡。同时，部署电能质量在线监测装置，实时监测谐波与电压状态，确保治理效果符合国家标准。项目落地后，半导体设备停机率从年均10次降至0次，产品良率提升3%，年减少经济损失超500万元，充分体现了电能质量治理的核心价值。

（三）海岛离网型微电网案例

某海岛离网型微电网，依赖“风光储”多能互补供电，无大电网支撑，新能源出力波动大，电压波动与谐波问题突出，影响居民用电与应急负荷供电。该项目采用“SVG+锂电池储能+无源滤波器”的治理方案：无源滤波器滤除固定频率谐波，APF动态补偿动态谐波；储能系统平抑风光出力波动，保障功率平衡；SVG调节无功功率，维持电压稳定。同时，结合离网运行特性，优化协同调度策略，确保故障时快速响应，保障关键负荷供电。项目运行后，电压波动幅度控制在±4%以内，电压总谐波畸变率降至3.9%，居民用电体验显著提升，应急负荷供电可靠性达99.95%。

六、发展趋势：电能质量治理技术的智能化与协同化升级

随着微电网向规模化、复杂化、智能化方向发展，以及“双碳”目标与工业绿色微电网建设要求的推进，谐波抑制与电压波动控制技术将朝着“智能化、协同化、一体化、标准化”方向升级，进一步提升治理效能，适配新型微电网的发展需求。

• 一是智能化升级 ，融合AI大模型与数字孪生技术，构建微电网电能质量数字孪生模型，实时模拟谐波与电压波动的变化趋势，提前预测治理需求，优化治理策略；通过AI算法自主学习微电网运行特性，实现治理设备的自适应调节，提升治理精度与响应速度。例如，安科瑞智慧能源管理平台，通过物联网、大数据、AI技术，实现电能质量实时监测、预警与协同控制，优化谐波抑制与电压波动控制策略。
• 二是协同化升级 ，实现电能质量治理与微电网调度、运维、新能源消纳的深度协同，将谐波抑制、电压波动控制与峰谷套利、需求响应、虚拟电厂辅助服务相结合，实现“治理+收益”双提升；推动多微电网之间的电能质量协同治理，实现区域内谐波与电压波动的统筹优化。
• 三是一体化升级 ，研发集成谐波抑制、电压波动控制、无功补偿、储能平抑等功能的一体化治理设备，简化系统架构，降低设备投入与运维成本，提升治理系统的集成度与可靠性；推动交直流混合微电网的电能质量一体化治理技术发展，适配直流微电网的谐波与电压波动控制需求。
• 四是标准化升级 ，严格遵循GB/T 14549-93、GB/T 33589-2017等国家标准，完善谐波抑制与电压波动控制技术的设计、测试、验收标准；统一设备接口、通信协议，解决不同厂家设备兼容性问题，推动治理技术的规模化应用，助力工业绿色微电网建设落地。

微电网电能质量治理，是保障微电网安全稳定运行、提升能源利用效率、推动“双碳”目标落地的重要举措，而谐波抑制与电压波动控制技术，作为电能质量治理的核心，直接决定微电网的运行效能与应用价值。从被动滤波到主动补偿，从单一治理到协同优化，谐波抑制与电压波动控制技术的不断迭代，破解了微电网高比例新能源接入带来的电能质量痛点，为微电网的规模化普及提供了坚实支撑。

随着新型电力系统建设的不断推进，微电网的应用场景将更加广泛，运行特性将更加复杂，对电能质量的要求也将不断提升。未来，通过持续的技术创新与标准化完善，谐波抑制与电压波动控制技术将实现智能化、协同化、一体化升级，结合智慧能源管理平台与多元设备协同，构建全方位、全流程的电能质量治理体系，不仅能保障微电网安全稳定运行，还能提升能源利用效率、降低运维成本，推动微电网产业高质量发展，助力新型电力系统建设与“双碳”目标落地生根。
