EtherNet/IP转Profinet 塔讯TX181工业网关助力玻璃退火窑工业自动化升级

一、案例背景

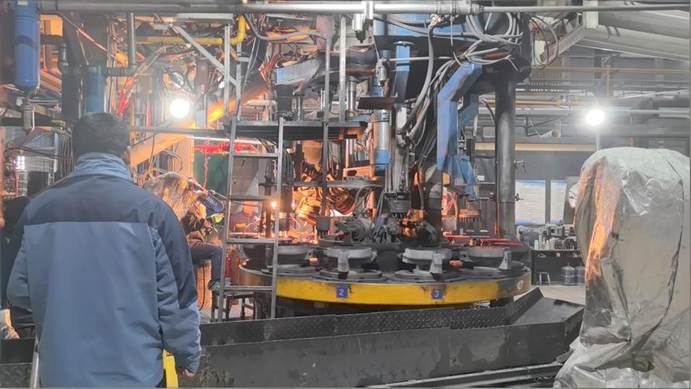

退火窑是玻璃生产线核心设备，负责消除玻璃内应力，温度曲线控制精度直接决定产品质量，是工业自动化在建材玻璃行业的核心应用场景。随着工业物联网发展，企业亟需打通异构设备通讯壁垒，实现退火窑全流程自动化、数字化管控。

本项目为玻璃生产线退火窑升级，采用双主站通讯架构：控制端西门子S7-1200 PLC（搭载Profinet总线协议）负责温度、风量逻辑控制与指令下发；执行端施耐德ATV680中压变频器（支持EtherNet/IP总线协议）驱动冷却风机，调节转速匹配退火温度曲线。

项目核心需求：通过塔讯TX181-RE-RE-PNS/EIM工业网关实现PLC与变频器无缝联动，采集玻璃板温度、厚度及变频器参数，自动调节风量，确保温度曲线精准，达成玻璃应力均匀性提高30%的目标，同时实现工业物联网数据管控。

项目初期痛点：双主站总线协议不兼容，无法直接通讯，风量调节滞后；缺乏专业工业网关，临时方案易丢包；无数据采集器与物联网网关，数据无法追溯，制约工业自动化升级。

项目选用塔讯TX181工业网关，该智能网关兼具物联网网关与数据采集器功能，凭借高速双向协议转换能力，适配双主站通讯场景，实现PLC与变频器无缝联动，支撑工业物联网数据上传。

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/EIM是工业自动化与工业物联网融合场景专用工业网关，集智能网关、物联网网关、数据采集器于一体，解决异构总线协议互通难题，适配退火窑高温、多粉尘、强电磁干扰工况，核心功能如下：

1. 高速双向协议转换

支持Profinet与EtherNet/IP双向协议转换，可对接PLC与变频器，无需修改设备程序，通讯周期稳定在1ms以内，确保指令无延迟转发、数据实时反馈，适配温度精准控制需求。

2. 全域数据采集与上传

集成数据采集器，实时采集PLC、变频器及玻璃板核心参数，经处理后通过物联网网关上传至工业物联网平台，实现数据可追溯、可视化管控，支撑工艺优化与运维。

3. 工业级稳定防护

全金属密封外壳，宽温抗干扰，通过工业级认证，7×24小时不间断运行，适配退火窑复杂工况，降低停机风险，保障生产连续。

4. 便捷配置与运维

支持网页端可视化配置，无需复杂编程，快速完成参数设置；内置故障自诊断功能，便于快速排查问题，降低运维成本。

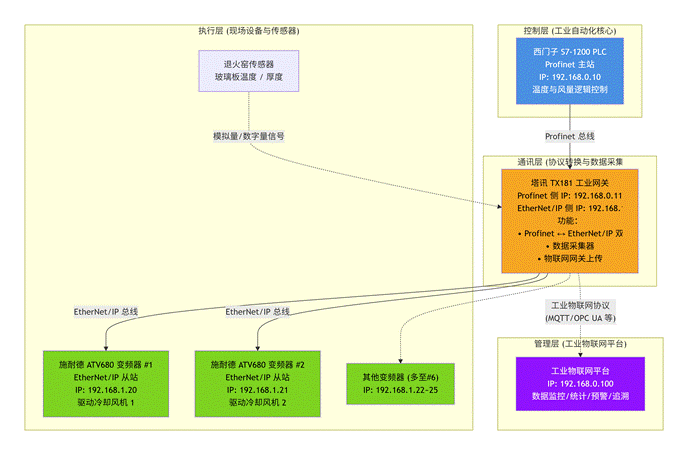

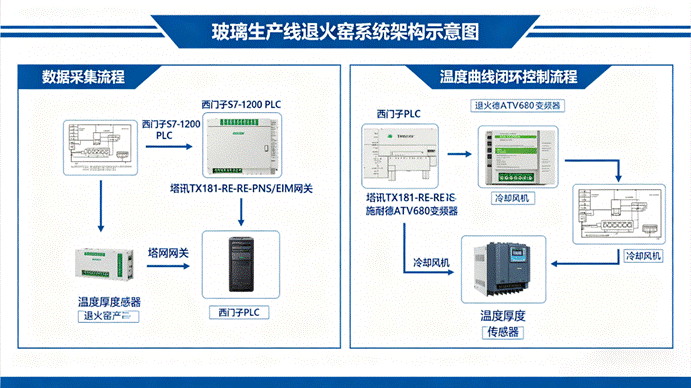

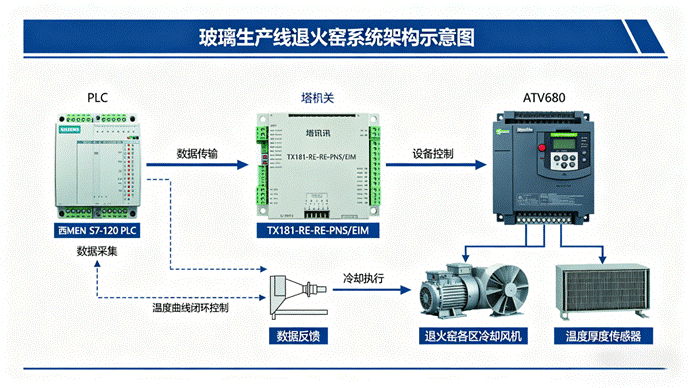

三、系统结构拓扑图

四、解决方案

针对项目核心痛点，结合现场工况，制定“协议转换+精准控制+数据采集+物联管控”一体化工业自动化解决方案，具体如下：

1. 双主站协议互通解决方案

利用TX181网关协议转换能力，打通双主站总线协议壁垒，无需修改设备程序，实现无缝通讯，保护企业设备投资。

2. 退火温度精准联动控制解决方案

依托网关1ms高速通讯，构建闭环控制链路，网关通过数据采集器采集参数上传至PLC，PLC指令经网关转发至变频器，精准调节风量，达成玻璃应力均匀性提高30%的目标。

3. 工业物联网数据管控解决方案

激活网关数据采集器，采集全流程数据，通过物联网网关上传至工业物联网平台，实现数据可视化与追溯，推动企业数字化升级。

4. 现场高温抗干扰稳定解决方案

采用工业级高温防护设计，网关安装于耐高温电控柜，配套耐高温电源与屏蔽网线，远离干扰源，保障双主站通讯长期稳定。

五、实施配置过程

实施遵循“硬件安装—参数配置—分设备调试—系统联调—验收”流程，实现不停产改造，具体如下：

（一）硬件安装与网络布线

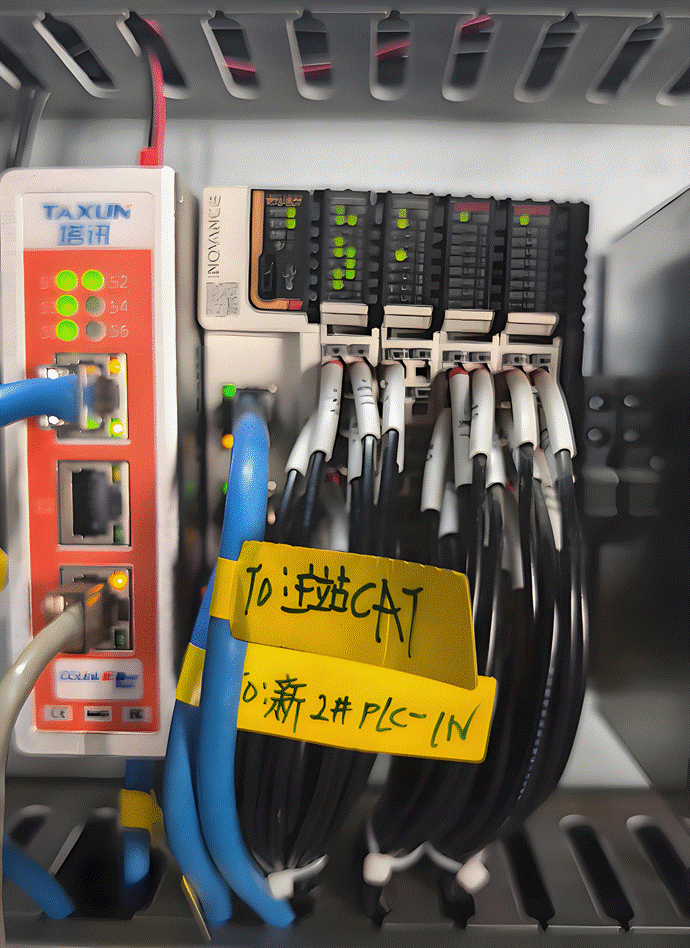

1. 硬件安装：将网关安装于退火窑旁耐高温电控柜，PLC装于中控室，变频器就近布置；安装传感器并做好高温防护，确保采集精准。

2. 网络布线：用耐高温屏蔽网线连接各设备，与动力电缆间距≥30cm，做好标识与接地，完成网关电源接线，符合安全生产标准。

（二）网关参数配置

通过网关Web端完成IP、协议转换、数据采集器等参数配置，步骤简洁，无需专业编程。

1. IP配置：设置网关双网段IP，与PLC、变频器同网段，开启IP冲突检测，确保网络互通。

2. 协议转换配置：导入设备配置文件，配置I/O映射，启用双向协议转换，保障数据完整传输。

3. 数据采集配置：激活数据采集器，设置采集与上传周期，配置工业物联网平台参数，启用加密传输。

（三）西门子S7-1200 PLC端配置

1. 在TIA Portal软件中添加网关设备，导入配置文件，确保PLC正常识别网关。

2. 配置PLC与网关通讯参数及I/O映射，确保数据交互正常，实现PLC对变频器的控制与监测。

3. 编写PLC控制程序，包含闭环控制、调速、故障处理等模块，优化扫描周期，确保控制实时性。

4. 下载程序调试，重点测试温度闭环控制效果，模拟工况验证程序适配性。

（四）施耐德ATV680变频器配置

1. 通过专用软件设置变频器EtherNet/IP参数，与网关通讯周期匹配，启用通讯功能。

2. 配置变频器为总线控制模式，设置转速范围、保护参数，适配风机驱动需求。

3. 映射I/O点位，确保变频器与网关数据交互精准，每台变频器独立配置，对应不同区域风机。

4. 保存参数重启，测试变频器指令接收与转速调节功能，符合作业要求。

（五）系统联调与优化

1. 上电检查各设备通讯状态，确认无故障、数据传输正常。

2. 单步调试：验证传感器采集、网关指令转发及温度与风量联动精度。

3. 参数优化：微调通讯与控制参数，确保通讯稳定、温度控制精准，达成玻璃应力提升目标。

4. 整机联动调试：模拟生产场景验证目标达成，测试数据上传功能及系统可靠性。

5. 验收优化：调整参数满足需求，组织验收并培训运维人员，提供长期支持。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

1. 协议壁垒：双主站总线协议不兼容，无法通讯，温度与风量联动控制无法实现。

2. 控制精度不足：风量调节滞后，温度曲线波动大，玻璃应力均匀性差，合格率偏低。

3. 质量不稳定：玻璃板参数无法实时监测，工艺调整滞后，易出现炸裂、变形等问题。

4. 数据断层：无数据采集器与物联网网关，数据无法追溯，难以数字化管理。

5. 运维成本高：故障排查慢，临时方案不稳定，设备故障率高，停机损失大。

（二）应用效果

1. 打破协议壁垒：网关协议转换实现双主站互通，工业自动化管控全覆盖，保护设备投资。

2. 控制精度提升：闭环控制稳定，玻璃应力均匀性提高30%，产品合格率大幅提升。

3. 质量稳定：实时监测玻璃板参数，工艺调整及时，产品质量均匀稳定。

4. 物联升级：数据采集器实现全量数据采集，上传工业物联网平台，数据100%可追溯。

5. 运维优化：网关工业级防护，无故障运行≥3000小时，故障率降90%，运维成本减60%。

6. 自动化提升：实现全流程工业自动化控制，减少人工干预，提升生产稳定性。

（三）实施前后效果对比

对比维度	实施前状态	实施后效果	提升幅度
总线协议兼容性	Profinet与EtherNet/IP不兼容，双主站无法通讯	双向协议转换，无缝互联互通，工业自动化管控全覆盖	100%
玻璃应力均匀性	均匀性差，易出现炸裂、变形，产品合格率低	均匀性提高30%，产品质量稳定，合格率大幅提升	提升30%
温度曲线控制精度	调节滞后，精度低，温度曲线波动大	闭环控制精准，温度曲线稳定，波动缩小	精度提升≥30%
数据管理	无数据采集器，数据缺失，无法追溯，无物联网管控	全量采集，工业物联网平台可视化管控，100%可追溯	100%
系统稳定性	故障率高，常通讯中断，无故障时长＜500小时	故障率低，连续运行稳定，无故障时长≥3000小时	稳定性提升≥83%
运维成本	维护频繁，故障排查慢，成本高，停机损失大	运维简单，成本降低60%，停机损失大幅减少	成本降低60%
自动化水平	半自动化作业，人工干预多，稳定性差	全流程工业自动化，设备协同运行，稳定性提升	自动化水平显著提升
产品合格率	合格率偏低，质量投诉多	合格率大幅提升，质量稳定，投诉减少	提升≥25%

七、总结

本项目依托塔讯TX181-RE-RE-PNS/EIM工业网关，解决了双主站总线协议兼容难题，通过协议转换、数据采集等功能，构建工业自动化与工业物联网一体化解决方案，实现不停产改造，保护企业设备投资。

项目落地后，达成玻璃应力均匀性提高30%的目标，解决核心痛点，提升系统稳定性与数字化水平，满足建材玻璃行业工业自动化与工业物联网管控需求。

实践证明，工业网关作为工业物联网核心与协议转换关键设备，在玻璃退火窑工业自动化场景不可或缺。TX181智能网关可高效解决异构设备通讯难题，助力企业降本增效、提升竞争力。

该解决方案可广泛复制于各类玻璃生产线退火窑、钢化炉，解决跨品牌设备通讯等难题，具备极高推广价值，为建材玻璃行业数字化升级提供实践参考。
