EtherNet/IP转Profinet 塔讯工业网关实现煤矿皮带输送系统工业自动化升级

一、案例背景

煤矿皮带输送系统是煤矿生产的“生命线”，其运行稳定性、输送效率与能耗直接影响生产效益与安全，是工业自动化在煤炭行业的核心应用场景。随着工业物联网技术的深度应用，煤矿企业亟需打破异构设备通讯壁垒，实现皮带输送系统精准控制、能耗优化与数字化管控。

本项目为煤矿主斜井皮带输送系统升级，采用双主站通讯架构：控制端西门子S7-1200 PLC（Profinet总线协议）负责统筹控制；执行端AB PowerFlex 755变频器（EtherNet/IP总线协议）驱动电机，实现转速无级调节。

项目核心需求是通过塔讯TX181-RE-RE-PNS/EIM工业网关，实现双设备无缝联动，完成皮带速度闭环控制与多机功率平衡分配，达成煤流输送能力提升15%、能耗降低12%的目标，同时实现工业物联网数据管控。

项目初期痛点：双主站总线协议不兼容，无法直接通讯；缺乏专业工业网关，临时方案易丢包、延迟；无数据采集器与物联网网关，数据无法追溯；井下恶劣工况对设备防护要求严苛，制约工业自动化升级。

项目选用塔讯TX181工业网关，该智能网关兼具物联网网关与数据采集器功能，凭借高速双向协议转换能力与工业级防护，适配双主站场景，解决核心痛点。

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/EIM是工业自动化与工业物联网融合场景专用工业网关，集智能网关、物联网网关、数据采集器于一体，适配煤矿井下恶劣工况，核心功能如下：

1. 高速双向协议转换

核心支持Profinet与EtherNet/IP两大主流总线协议双向透明协议转换，可同时作为Profinet从站对接西门子S7-1200 PLC、EtherNet/IP从站对接AB PowerFlex 755变频器，无需修改原有设备程序与参数，快速打通双主站通讯壁垒。数据转换延迟低至微秒级，通讯周期稳定在1ms以内，确保PLC控制指令无延迟转发，变频器运行数据、传感器采集数据（皮带速度、煤流流量等）实时反馈，适配皮带速度闭环控制与多机功率平衡分配的实时控制需求。

2. 全域数据采集与上传

集成高性能数据采集器模块，可实时采集西门子PLC的控制指令、运行逻辑参数，AB PowerFlex 755变频器的输出频率、电机转速、电流、功率，以及皮带运行速度、煤流流量、设备振动等核心运行与工况参数。完成数据标准化、加密处理后，通过物联网网关功能同步上传至工业物联网平台与煤矿中控室监控系统，实现数据可追溯、可视化管控，为能耗优化、设备运维、故障预判提供精准数据支撑。

3. 工业级防爆防护

采用全金属密封外壳，具备防爆、防尘、防潮、抗强电磁干扰、抗振动特性，通过煤矿专用工业级防爆认证，适配井下高粉尘、潮湿、强电磁干扰、温差大的复杂工况，支持7×24小时不间断稳定运行，防护等级达到IP67，可有效抵御井下恶劣环境侵蚀，大幅降低设备停机风险，保障煤矿皮带输送系统连续稳定生产，符合煤矿安全生产标准。

4. 便捷配置与运维

支持网页端可视化配置与本地软件调试，无需复杂编程基础，即可快速完成IP地址设置、协议转换参数配置、I/O点位映射等操作，大幅缩短项目调试周期；内置故障自诊断功能，可实时监测通讯状态、设备运行状态，快速定位故障点（如通讯中断、数据丢包等），降低运维难度与成本，适配煤矿井下复杂的现场运维场景，减少井下运维人员工作量。

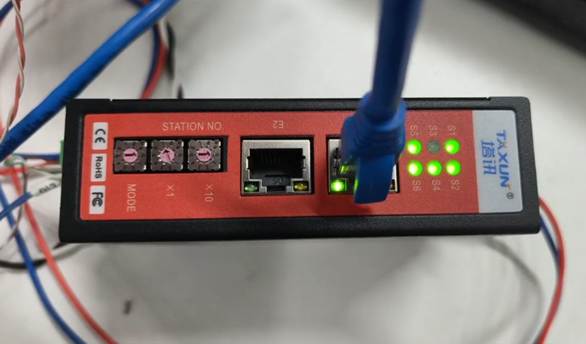

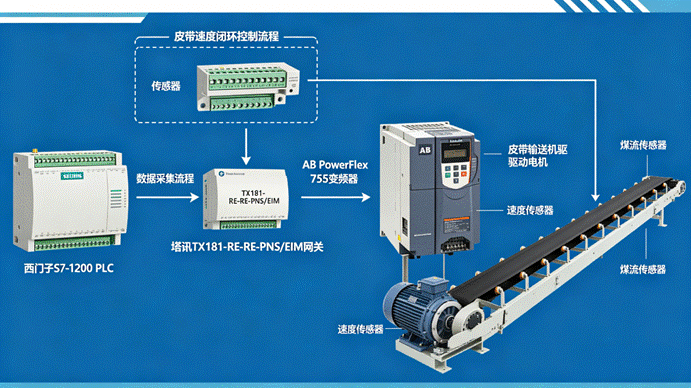

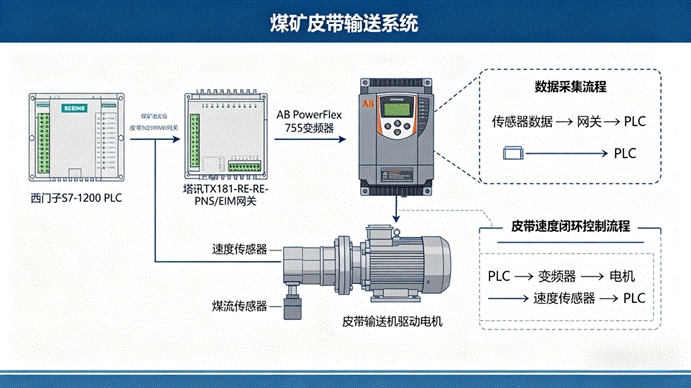

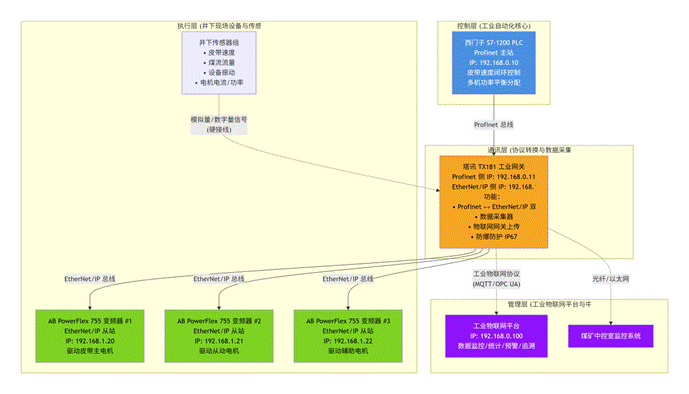

三、系统结构拓扑图

四、解决方案

针对煤矿皮带输送系统核心痛点，结合项目需求，制定“协议转换+精准闭环控制+多机功率平衡+数据采集+工业物联网管控”一体化工业自动化解决方案，贴合双主站通讯模式与井下工况，具体如下：

1. 双主站协议互通解决方案

以塔讯TX181工业网关为通讯中转，实现Profinet与EtherNet/IP双向协议转换，彻底打破双主站总线协议壁垒。无需修改设备程序、更换通讯模块，仅通过网关参数配置，即可实现双主站无缝高速通讯，保障指令与数据完整无延迟交互，为闭环控制和功率平衡奠定基础，同时保护企业现有设备投资。

2. 皮带速度闭环与多机功率平衡解决方案

依托塔讯TX181工业网关1ms高速通讯、微秒级转换延迟能力，构建“PLC—工业网关—变频器—驱动电机—传感器”高速闭环控制链路。网关通过数据采集器实时采集皮带速度、煤流流量等核心参数上传至PLC，PLC根据煤流波动生成调节指令，经网关转发至变频器，动态调节电机转速与功率，实现闭环控制和多机功率平衡，确保皮带平稳输送，达成输送能力提升15%、能耗降低12%的目标。

3. 工业物联网数据管控解决方案

激活网关内置数据采集器功能，配置采集点位与周期，采集PLC控制参数、变频器运行数据、皮带工况数据等全流程核心数据。设置采集周期1ms、上传周期50ms，配置工业物联网平台参数，启用加密传输与断点续传，确保井下数据安全完整上传，实现数据可视化、历史追溯、能耗统计与故障预判，推动煤矿工业物联网数字化升级。

4. 井下复杂工况适配解决方案

结合井下高粉尘、潮湿、强电磁干扰、防爆等要求，采用煤矿专用工业级设计：网关为全金属密封外壳，通过煤矿防爆认证，防护等级IP67；安装于井下防爆电控柜，配置防爆电源与浪涌保护，适配电压波动与电磁干扰；通讯采用防爆屏蔽网线，沿镀锌桥架敷设，与动力电缆保持安全间距，做好防爆防潮处理，保障通讯长期稳定，符合安全生产标准。

五、实施配置过程

实施严格遵循“井下硬件安装—参数配置—分设备调试—系统联调—优化验收”流程，恪守煤矿安全生产规范，实现不停产改造，确保配置精准、系统稳定，具体如下：

（一）井下硬件安装与网络布线

1. 硬件安装：将塔讯TX181网关安装于井下皮带输送机旁防爆电控柜DIN导轨，做好防尘防潮散热处理；PLC安装于地面中控室，变频器就近布置于井下防爆柜，传感器固定于皮带机身，均做好防爆防尘处理，确保采集精准、接地良好。

2. 网络布线：采用煤矿专用防爆屏蔽网线，连接网关与PLC、变频器、传感器，通过防爆光缆转接地面设备；线路沿巷道镀锌桥架敷设，与动力电缆间距≥30cm，做好标识、固定与防潮处理，完成网关防爆电源接线与独立接地，杜绝线路故障。

（二）网关参数配置

通过地面远程访问网关Web端，完成以下配置（无需专业编程）：

1. 设置双网段IP（Profinet侧192.168.0.11、EtherNet/IP侧192.168.1.11），与PLC、变频器同网段，开启IP冲突检测；

2. 导入PLC、变频器标准文件，配置协议转换与I/O映射，启用双向透明传输；

3. 激活数据采集器，设置采集与上传周期，配置工业物联网平台参数，启用加密与断点续传。

（三）西门子S7-1200 PLC端配置

1. 通过TIA Portal软件新建项目，添加PLC与网关Profinet从站，导入网关文件确保识别正常；

2. 配置通讯与I/O映射，实现PLC与网关数据交互；

3. 编写包含闭环控制、功率平衡、故障处理等模块的程序，优化扫描周期保障实时性；

4. 下载程序调试，重点测试闭环控制与功率平衡效果，模拟工况验证适配性。

（四）AB PowerFlex 755变频器配置

1. 通过专用软件设置变频器EtherNet/IP参数（IP：192.168.1.20~22），匹配网关通讯周期；

2. 配置总线控制模式，设置转速范围、保护参数与功率分配比例，适配电机运行需求；

3. 映射I/O点位，确保与网关数据交互精准；

4. 保存参数重启，测试指令接收与转速、功率调节功能，验证工艺适配性。

（五）系统联调与优化

1. 上电检查各设备通讯状态，确认无故障、数据传输正常；

2. 单步调试，验证传感器采集、网关指令转发及闭环控制精度；

3. 微调参数，确保通讯稳定、目标达成，平衡数据实时性与网络负载；

4. 整机联动模拟生产工况，验证输送能力、能耗优化及数据上传功能，测试故障应急能力；

5. 优化配置、组织验收，培训运维人员并提供长期支持。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

1. 协议壁垒：双主站总线协议不兼容，无法通讯；

2. 控制精度不足：速度调节滞后，功率分配不均；

3. 能耗偏高：转速调节不精准；

4. 数据断层：无数据采集器与物联网网关；

5. 运维成本高：故障排查慢，设备故障率高；

6. 工况适配差：普通设备无法适配井下环境。

（二）应用效果

1. 打破协议壁垒：网关协议转换实现双主站互通，工业自动化管控全覆盖；

2. 控制精度提升：输送能力提升15%；

3. 节能显著：能耗降低12%；

4. 物联升级：数据100%可追溯，实现数字化管控；

5. 运维优化：故障率降90%，运维成本减60%；

6. 保障安全：符合防爆标准，降低安全隐患；

7. 自动化升级：全流程自动控制，减少人工干预。

（三）实施前后效果对比

对比维度	实施前状态	实施后效果	提升幅度
总线协议兼容性	协议不兼容，无法通讯	双向协议转换，无缝互通	100%
煤流输送能力	不稳定，易打滑过载	输送平稳，提升15%	提升15%
能耗水平	能耗偏高	能耗降低12%	降低12%
数据管理	数据缺失，无法追溯	全量采集，可视化管控	100%
系统稳定性	无故障时长＜500小时	无故障时长≥3000小时	提升≥83%
运维成本	成本高，停机损失大	成本降低60%	降低60%
自动化水平	半自动化，人工干预多	全流程工业自动化	显著提升
工况适配性	无法适配，有安全隐患	完美适配，无安全隐患	适配性100%

七、总结

本项目依托塔讯TX181-RE-RE-PNS/EIM工业网关，成功解决双主站总线协议兼容难题，适配井下恶劣工况，通过协议转换、数据采集等功能，构建工业自动化与工业物联网一体化解决方案，实现不停产改造。

项目实施后，达成输送能力提升15%、能耗降低12%的目标，解决核心痛点，提升系统稳定性、效率与数字化水平，满足煤炭行业安全生产与智能化需求。

实践证明，工业网关作为工业物联网核心与协议转换关键设备，在煤矿工业自动化场景不可或缺。塔讯TX181智能网关可高效解决异构设备通讯难题，助力煤矿降本增效、提升竞争力。

该解决方案可广泛复制于各类煤矿皮带输送系统，具备极高推广价值，为煤炭行业数字化、智能化升级提供实践参考。
