老旧S7-315-2DP升级方案：采用以太网模块连接KTP700与研华工控机

一、项目背景

某制造业车间现有一套西门子S7-300系列PLC（型号：S7-315-2DP），已稳定运行8年，主要负责12台生产设备的逻辑控制与数据采集，是车间自动化系统的核心控制器。随着车间智能化升级需求，需实现PLC与触摸屏的灵活连接，同时打通PLC与上位监控设备的以太网通信，但该型号西门子300PLC仅自带MPI接口，无以太网接口，无法直接满足多设备通信及远程监控需求，亟需一款适配性强的以太网转换设备，最终选用远创智控MPI-ETH-YC01以太网转换器，实现MPI协议与以太网TCP/IP协议的双向转换，解决通信瓶颈。

二、核心痛点及解决方案

（一）核心痛点

1. 通信接口不足：西门子S7-315-2DP PLC仅1个MPI接口，无法同时连接触摸屏与上位监控设备，若采用传统转接方式，易出现通信中断、信号干扰问题，影响生产监控效率。

2. 协议不兼容：PLC自带MPI协议，而上位监控设备仅支持以太网通信，两者无法直接互通，形成“信息孤岛”，无法实现生产数据的实时采集与远程监控。

3. 触摸屏适配性差：车间现有不同品牌触摸屏（西门子KTP700、研华IPPC-610），传统转换模块存在兼容性局限，部分触摸屏无法接入，需额外更换设备，增加改造成本。

4. 扩展风险高：若更换带以太网接口的新型PLC（如西门子S7-1200系列），需投入高额费用，且需停产改造程序，影响生产进度，不符合企业低成本升级需求。

（二）解决方案

选用远创智控MPI-ETH-YC01以太网转换器，作为西门子300PLC与外部设备的通信桥梁，依托模块核心功能，针对性解决上述痛点，具体方案如下：

1. 设备选型：核心设备为西门子S7-315-2DP PLC、远创智控MPI-ETH-YC01以太网转换器，辅助设备包括西门子KTP700触摸屏、研华IPPC-610工业电脑、华为S5720工业交换机。

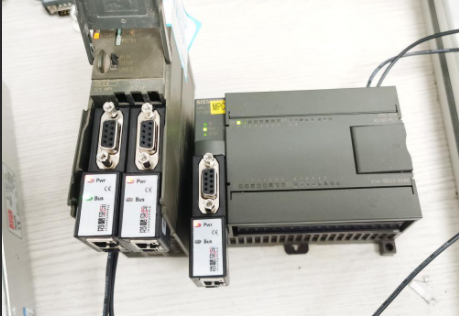

2. 硬件连接：将MPI-ETH-YC01模块的MPI接口通过专用配套电缆，连接至西门子S7-315-2DP PLC的MPI端口；模块扩展的九针口连接触摸屏（支持所有品牌触摸屏直接接入，无需额外配置）；模块扩展的网口接入工业交换机，再与上位监控电脑连接（明确网口仅用于连接监控设备，不接其他PLC设备，避免通信冲突）。

3. 参数配置：通过远创智控配套软件，配置模块参数：MPI协议波特率设为187.5kbps（与PLC一致），匹配PLC站号；以太网端口设置静态IP，与上位监控电脑处于同一网段；启用数据透明传输功能，确保PLC与触摸屏、监控设备的数据实时同步，无需修改PLC核心控制程序。

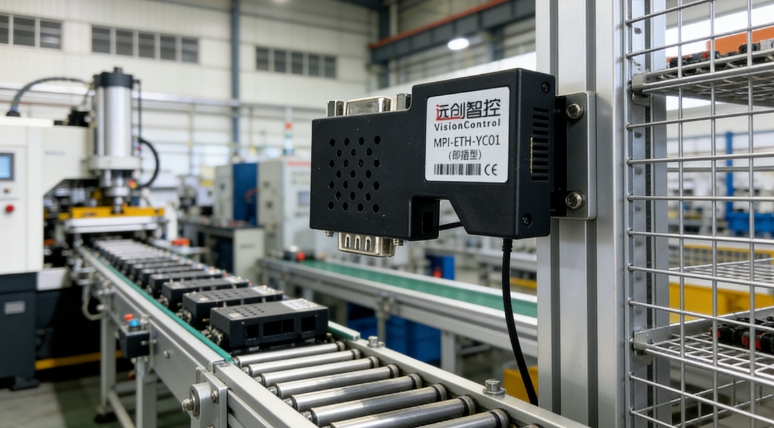

三、远创智控MPI-ETH-YC01模块功能亮点

1. 协议适配性强：内置MPI协议栈，完美兼容西门子S7-300/S7-400系列PLC，可实现MPI协议与以太网TCP/IP协议的无缝转换，无需修改PLC程序，适配老旧PLC升级需求。

2. 接口扩展实用：扩展1个RJ45网口和1个九针接口，网口用于连接上位监控设备（禁止连接其他PLC设备，避免通信冲突），九针口用于连接触摸屏，解决PLC接口不足问题。

3. 触摸屏全兼容：支持所有品牌触摸屏接入，无需区分品牌型号，无需额外安装驱动，降低设备适配成本，适配车间多品牌触摸屏混用场景。

4. 稳定可靠：采用工业级设计，支持DC24V供电，抗干扰能力强，数据传输延迟低（≤100ms），可适应车间复杂工业环境，保障通信稳定。

四、使用前后对比

（一）使用前

1. 通信局限：PLC仅1个MPI接口，只能连接1台设备，无法同时实现触摸屏操作与上位监控，需人工切换连接，效率低下，且易出现信号丢失。

2. 数据孤岛：PLC与上位设备无法直接通信，生产数据需人工采集记录，误差率达3%-5%，无法实现实时监控与异常预警，不利于生产优化。

3. 适配困难：部分品牌触摸屏无法接入，需更换兼容触摸屏，增加改造成本；通信不稳定，每月平均出现3-4次通信中断，影响生产连续性。

（二）使用后

1. 通信灵活：通过模块扩展接口，实现PLC同时连接触摸屏与上位监控设备，操作便捷，无需人工切换，通信响应迅速，无信号丢失问题。

2. 数据互通：实现PLC数据实时上传至上位监控设备，数据采集误差率降至0.1%以下，可实时监控生产状态、生成报表，便于生产优化与异常预警。

3. 适配性优：所有品牌触摸屏均可直接接入，无需更换设备，降低改造成本；模块运行稳定，每月通信中断次数为0，保障生产连续性。

4. 成本可控：无需更换新型PLC，仅通过低成本模块升级，实现智能化需求，改造成本不足新型PLC更换费用的1/10，且无需停产改造，不影响生产进度。

五、应用总结

远创智控MPI-ETH-YC01以太网转换器，精准适配西门子S7-300 PLC的通信升级需求，凭借其MPI协议支持、双接口扩展、全触摸屏兼容等核心亮点，有效解决了传统PLC接口不足、协议不兼容、适配性差等痛点。改造后，车间自动化系统通信稳定性、数据传输效率显著提升，实现了低成本、高效率的智能化升级，既保留了原有PLC的稳定性能，又满足了生产监控与数据互通的需求，适用于各类西门子300/400系列PLC的以太网转换场景，具有极高的实用性与经济性。
