只有5x6mm！这颗电机驱动IC TMC2130-LA如何在指甲盖大小塞进2路H桥，还扛得住2.5A峰值？

只有5x6mm 这颗电机驱动ICTMC2130-LA-T
集成度高的同时还扛得住2.5A峰值？


小封装的极限挑战：拆解TMC2130-LA如何用一块“指甲盖”，驯服两相步进电机。

你有没有盯着PCB上某个器件发过呆——明明只有一粒米大小，却能扛住几安培的电流，驱动一个巴掌大的电机满速跑？

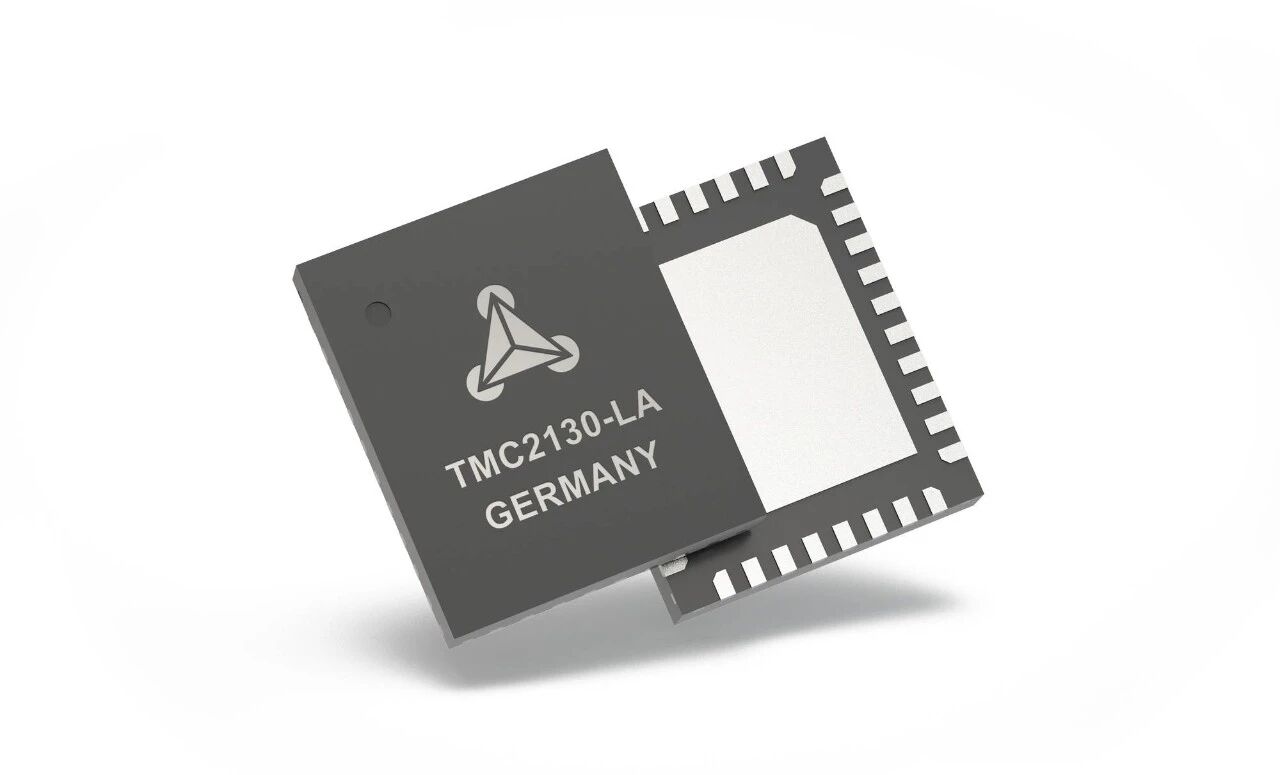

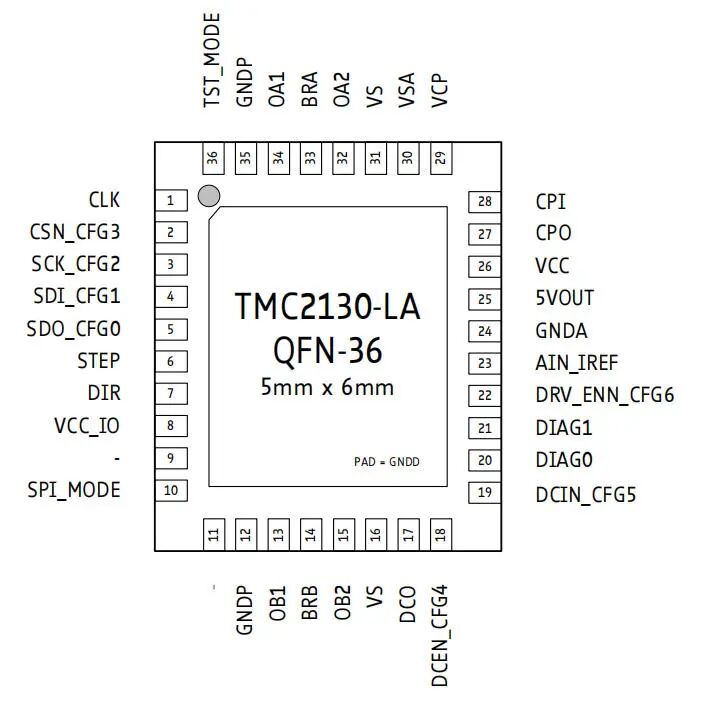

今天想和你拆解的，就是一颗在5mm × 6mm的QFN36封装里，集成了2路全H桥、SPI接口、电流检测、保护电路的电机驱动IC——TMC2130-LA。

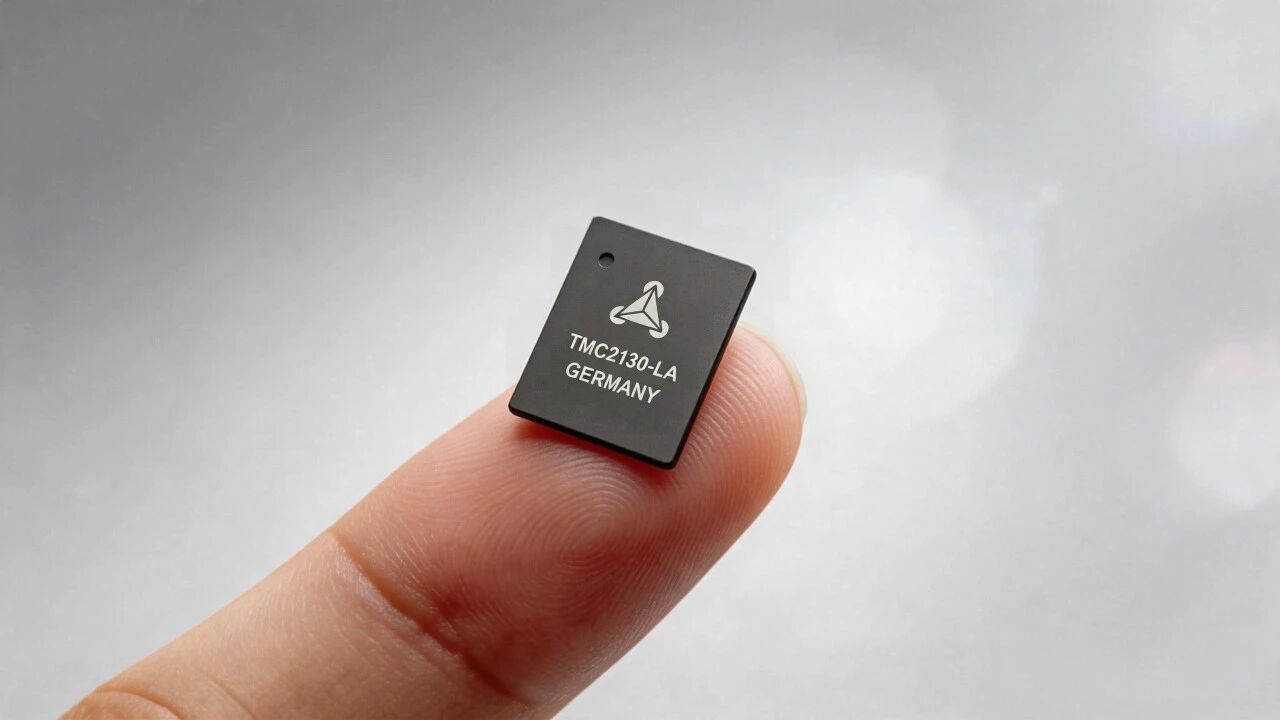

它的尺寸有多小？大概就是你大拇指指甲盖的三分之一。但在这个方寸之间，塞进了一整套高性能两相步进电机驱动方案。

01小封装的“热”难题 怎么解？

做硬件选型的人都懂一个铁律：小封装 = 散热难。

在5x6mm的QFN36封装里塞进两路H桥，还要每相输出1.2A RMS（峰值2.5A），热管理是第一个绕不开的问题。

TMC2130-LA的解法有三招：

底部裸露焊盘散热：芯片底部是一整块散热焊盘，直接焊接到PCB的大面积GND铜皮上。手册推荐使用多层板（4层），并用多颗导热过孔将热量快速传导到内层和底层。在典型4层板设计下，结到环境的热阻约为24K/W。

CoolStep负载自适应：这颗芯片通过StallGuard2实时检测电机负载。轻载时自动降低电流，最高节能75%。电流下来了，发热自然就少了。

低RDSon设计：内置MOSFET的典型导通电阻为低边0.4Ω、高边0.5Ω（25℃），从源头控制导通损耗。

所以，不是这颗芯片不怕热，而是它的热设计从一开始就考虑了高密度布局的需求。

022路H桥塞进5x6mm 集成度有多高？

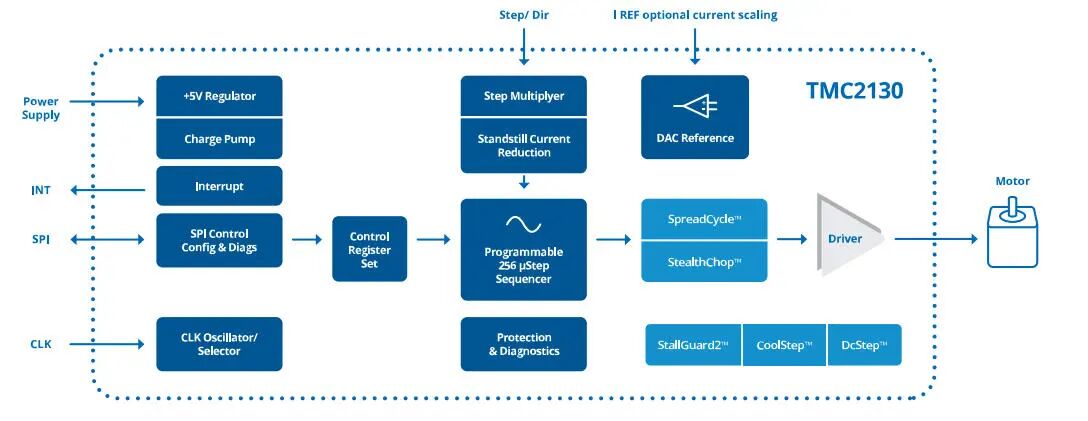

翻开TMC2130-LA的框图，你会发现它集成的远不止两个H桥。

在5x6mm的封装里，它打包了：

2路全桥MOSFET驱动器，支持1.2A RMS / 2.5A峰值

电流检测方案，可选外部检流电阻（精准）或内部RDSon检测（省成本、省空间）

SPI配置接口 + Step/Dir控制，寄存器全可编程

微步控制器，最高256微步/整步

全套保护功能：过温预警/关断、对地短路保护、开路检测、欠压锁定

这意味着，原来需要驱动芯片+预驱+MOSFET+电流采样+保护电路的面积，现在一颗TMC2130-LA就搞定了。对于空间敏感的便携设备来说，BOM面积和成本的压缩是立竿见影的。

032.5A峰值 真实场景下能跑满吗？



这里需要严谨一点：1.2A RMS是持续电流，2.5A是短时峰值。

手册明确标注，在2.0A到2.5A输出电流范围内，芯片结温需要从125℃线性降额到105℃。这意味着2.5A只能在低占空比、短时脉冲条件下使用，比如加速段或瞬时过载。

对于持续高电流应用，手册也给出了实用建议：

外加肖特基二极管（推荐30V低压降型号），可以分担电机续流电流，减少芯片内部二极管导通损耗，在1.2A以上效果明显。

优化PCB散热，如加厚内层铜、增大GND面积。

所以，2.5A这个数字是实打实的，但它适用于“瞬时爆发力”，而非“全程马拉松”。

04安静的力量：从1.2A RMS到“零噪音”

TMC2130-LA的StealthChop算法是一种电压模式PWM控制。它不靠传统的滞环斩波，而是根据线圈反电动势和供电电压，实时计算所需PWM幅度，将电流波形调得极为平滑。

带来的实际效果是：电机静止时完全无声，低速时基本只有轴承滚动的声音。

对于3D打印机、医疗输液泵、室内安防云台这些场景，这意味着产品可以安静地放在桌面或床边，而不被“滋滋”的电流声出卖。

05给选型的一张速查表

为方便快速评估，我们把TMC2130-LA的关键参数成表格

参数	数值
封装	QFN36 (5mm × 6mm)
最大供电电压	46V DC
逻辑电压	3.3V - 5V
持续电流（RMS）	1.2A / 每相
峰值电流	2.5A / 每相
H桥路数	2路
微步分辨率	最高256微步/整步
通信接口	SPI + Step/Dir
核心功能	StealthChop, CoolStep, StallGuard2, DcStep
保护	过温、对地短路、开路检测、欠压

写在最后

TMC2130-LA的思路很清晰：用一块5x6mm的封装，把“静音驱动、高集成度、自适应节能”打包成一站式方案。 它不一定适合超10A的大功率场景，但在1.2A RMS这个级别，它能帮你把BOM做小、把噪音做低、把能效做高。

如果你正在为空间受限的步进电机方案选型，不妨将这颗芯片放进你的评估清单。
