双通道控制多路复用器模拟开关电路应用及原理分析

概述：

PC4851 和 PC4852 为通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。PC4851 是 8:1 单通道（单端）多路复用器，而 PC4852 是 4:1 双通道（差分）多路复用器。这些器件可在源极(Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。PC485X 器件具有内部注入电流控制功能，而无需外部二极管和电阻器网络（通常用于保护开关并使输入信号保持在电源电压范围之内）。内部注入电流控制电路允许禁用或启用的信号路径上的信号超过电源电压。电压高于 VDD 的禁用通道不会影响已启用信号路径的信号。此外， PC485X 器件没有到电源引脚的内部二极管路径，从而消除了损坏连接到电源引脚的元件或为电源轨提供意外电源的风险。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压下运行时，这些阈值支持 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

 特性：

 注入电流控制

 反向供电保护：

无到 VDD 的 ESD 二极管路径

宽电源电压范围： 1.8V 至 6V

 低导通电容

 双向信号路径

 针对高阻抗负载进行了优化

 轨到轨运行

 1.8~2.5V 供电时建议仅用作逻辑功能使用

 失效防护逻辑

 先断后合开关

 针对开启和关闭通道的电池短路保护

 功能安全型：

可提供用于功能安全系统设计的文档

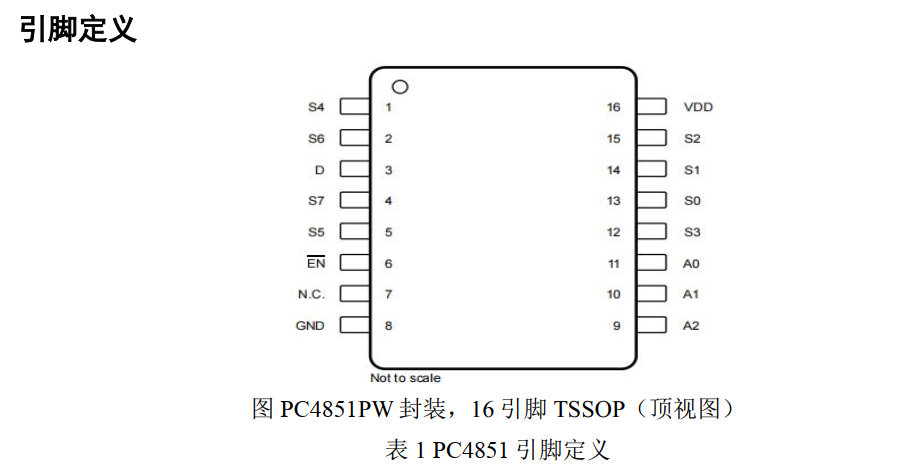

  PC4851 与以下器件引脚兼容：

 业界通用 4051、 4851 和 1308 多路复用器

应用：

 模拟和数字多路复用和多路信号分离

 电池及其他信号的诊断与检测

 电表

 电器

 空调机

 多功能打印机

 串式逆变器

 远程无线电单元(RRU)

 非公路用车控制系统

 机架式服务器

 IP 网络摄像头

 数据中心交换机

 点钞机
