表面粗糙度怎么测才准？ISO 25178标准三维面积测量标准解析

表面粗糙度测量不准，往往不是设备不够，而是方法不匹配。传统轮廓测量只看到一条线上的峰谷，容易遗漏局部缺陷和方向性纹理。ISO 25178标准定义的三维面积参数体系，更能将工艺结果与性能要求对应。光子湾3D共聚焦显微镜以非接触式三维扫描和2D/3D参数分析为核心，正把标准落到实际测量中。

表面粗糙度测量标准





#Photonixbay.

表面粗糙度定义

表面粗糙度是加工表面微小峰谷不平度的量化表征。需区分三层次：粗糙度是高频短波微观起伏，波纹度是中频段，形状误差是低频长波，三者叠加构成表面纹理。粗糙度关注纳米到微米尺度的峰谷细节，直接决定零件能否正常工作。

粗糙度影响零件性能的因素

耐磨性：表面越粗糙，有效接触面积越小。Ra从3.2μm降至0.8μm，摩擦系数可降低30%以上

配合稳定性：间隙配合易磨损致间隙增大；过盈配合凸峰被挤平，实际过盈减少

疲劳强度：波谷对应力集中敏感，超50%齿轮失效源于疲劳，粗糙度是关键诱因

耐腐蚀性：粗糙面凹坑易残留腐蚀介质，锈蚀速率提升3-5倍

密封性：粗糙面无法严密贴合，液压系统早期泄漏是常见痛点

接触刚度：影响整机刚性

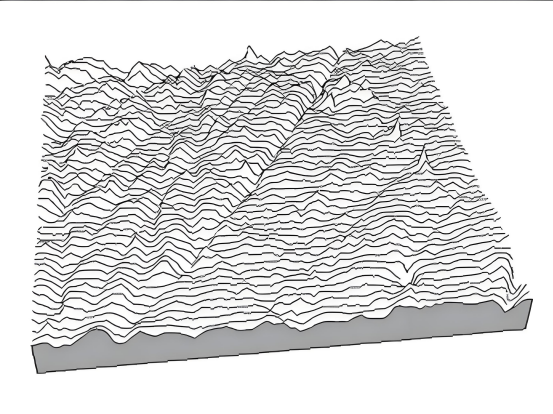

三维表面粗糙度表示









#Photonixbay.

从轮廓测量到面积测量的三维跨越

传统轮廓测量的局限性

触针式轮廓仪沿一条线采样获取Ra、Rz等2D参数，确实快。但单线信息量有限，线上峰谷可能恰好是极值点，不具备统计代表性。轮廓测量也无法捕捉各向异性特征：若沿纹理方向画线，粗糙度值可能严重偏低。对增材制造、研磨等随机表面，轮廓测量甚至可能歪曲结果。

ISO 25178标准下的面积测量优势

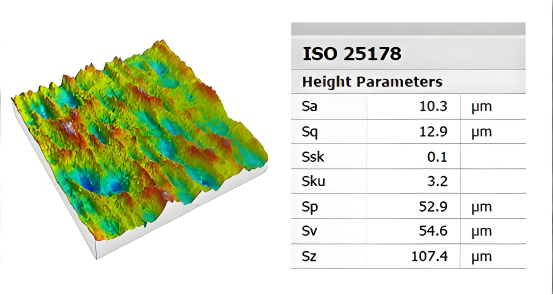

ISO 25178标准定义了三维表面粗糙度参数：Sa、Sq、Sz、Str等。面积测量三重优势：统计评估峰谷在整个表面的分布；无需预知纹理方向即可识别各向同性或各向异性；对涂层、密封面等功能性评价更可靠。

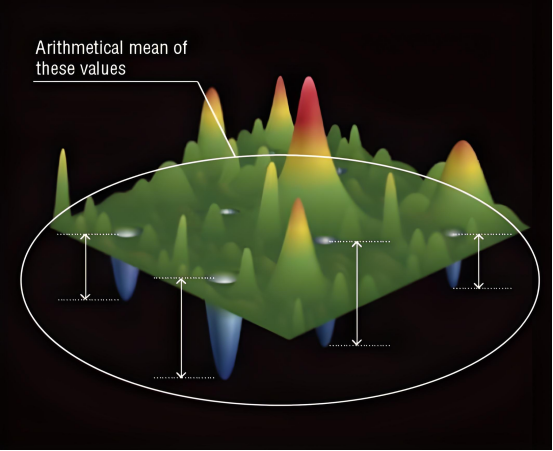

 Svk（降低谷高）平均值算法

非接触式测量的技术原理

3D共聚焦显微镜原理：激光束聚焦到样品表面，仅焦点处反射光通过共轭针孔到达探测器，离焦光被滤除，逐点扫描后重建三维形貌。

相比触针法：不接触零损伤，可测软质材料和复杂微结构，一次扫描同时获取2D影像和3D形貌，重复性偏差低于5%。





#Photonixbay.

不同场景下的测量方案选择



半导体制造与封装工艺检测

晶圆CMP后纳米级划痕和颗粒污染直接决定芯片良率。共聚焦显微镜可在亚微米尺度定位缺陷，检测效率较传统方法提升约23%。封装中胶水厚度、引线键合质量评估，需纳米级Z轴分辨率三维数据。

汽车零部件质量控制

发动机缸套表面粗糙度需控制在Ra=0.63-0.8μm——太光滑无法保持油膜，太粗糙加速磨损。3D共聚焦显微镜满足ISO 25178标准，同时输出Sa、Sq、Str等3D参数，为工艺优化提供量化依据。

精密制造与光学加工

光学镜片Ra需控制在0.02μm以下，微纳结构三维轮廓分析传统2D轮廓仪无法胜任。MEMS微槽、悬臂结构需Z轴1nm分辨率的非接触式测量——3D共聚焦显微镜Z轴显示分辨率达1nm，可精确重建凹槽轮廓并测量深度宽度。





#Photonixbay.

选择适合的表面粗糙度测量方案



关键参数评估标准

优先关注三项硬指标：测量精度与重复性（Z轴精度±1.5%以内为优）、Z轴分辨率（纳米级适合精密件）、标准覆盖——至少支持ISO 25178标准及GB/T 1031标准。

设备选型建议

接触式轮廓仪适合2D快速抽检，成本低但信息有限。非接触式3D共聚焦显微镜适合需三维形貌、复杂结构或软质材料场景。既需2D轮廓又需3D面积参数时，共聚焦一站式覆盖更高效。

表面粗糙度测量正从"一条线"走向"一个面"。ISO 25178标准体系下，3D共聚焦显微镜以非接触、高精度、三维成像能力，为半导体、汽车、精密制造提供了更可靠的检测路径。选对方法，数据才站得住。





#Photonixbay.

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。



超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
