西门子S7-300PLC搭配以太网转换模块实现产线启停工序调控多屏协同应用案例

一、项目概况与核心痛点

该项目为某中型汽车零部件加工厂自动化产线监控升级项目，工厂年产零部件超500万件，生产车间占地3500㎡，部署4条主装配线、28个加工工位、35台光电传感器及机械手臂等核心设备，核心控制设备采用西门子300系列PLC，主要负责采集光电传感器数据、产线设备运行参数（如加工转速、工位状态、物料余量），执行产线启停、工序调控、物料补给等控制指令，实现零部件精准装配，避免产品次品、生产停滞。项目核心需求是实现PLC与4个西门子触摸屏、3台上位机的双向稳定通讯：4个触摸屏分别部署在各装配线工位及现场巡检点，用于一线操作人员分区下发生产指令、查看对应区域设备运行状态及故障报警；3台上位机分别部署在车间运维室、生产调度室及品质管理室，用于后台管理人员实时监控全产线运行情况、统计生产产能数据、远程排查设备故障、追溯产品生产信息，实现工厂产线的可视化、集约化多终端协同管理，解决传统产线人工管控效率低、次品率高的问题。

项目实施前，核心痛点集中在两点：

一是协议不兼容导致通讯失效，西门子300系列PLC采用专属MPI协议（物理层为RS-485，默认传输速率187.5kbit/s），而多个触摸屏采用Modbus协议、多台上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”；

二是多终端协同通讯无法实现，此前尝试直接连接设备，不仅触摸屏指令无法下发、上位机无法采集数据，且多个终端同时连接时会出现信号冲突、数据错乱，只能依靠人工每20分钟巡检，手动记录设备状态，不仅增加运维工作量，还易出现加工偏差、物料短缺，产品次品率达2.5%以上，数据滞后无法支撑生产效率优化，同时有线布线复杂、易受车间设备震动干扰，通讯故障频发，进一步加剧生产管控难题。

 二、设备选型与实施过程

针对多终端通讯、协议不兼容及工厂车间场景特点，经过多方调研，最终选型远创智控MPI-ETH-YC01-S无线以太网模块，该模块专为西门子300系列PLC设计，具备强大的协议转换与多终端适配能力，集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有设备，是工厂产线多终端通讯的最优选型。

选型核心依据：

一是兼容性强，完美支持MPI协议，同时兼容Modbus、TCP/IP协议，无需修改原有协议，可同时适配4个触摸屏、3台上位机，支持32个终端同时连接，满足工厂多终端协同管控需求；

二是无线通讯优势，空旷传输距离达150米，适配车间产线多终端分散布局，无需大量布线，抗电磁干扰、抗震动能力强，适配工厂复杂工业环境；

三是功能全面，作为以太网转换器可实现多协议无缝转换，作为以太网桥接器搭建设备通讯桥梁，串口转以太网功能打破串口与以太网设备壁垒，实现多终端数据双向同步；

四是部署便捷，体积小巧，可直接安装在PLC控制柜，通过WEB服务器完成参数配置，不占用PLC编程口，支持多终端并行通讯，1.5个工作日即可完成部署，不影响工厂正常生产。

实施过程分三步：

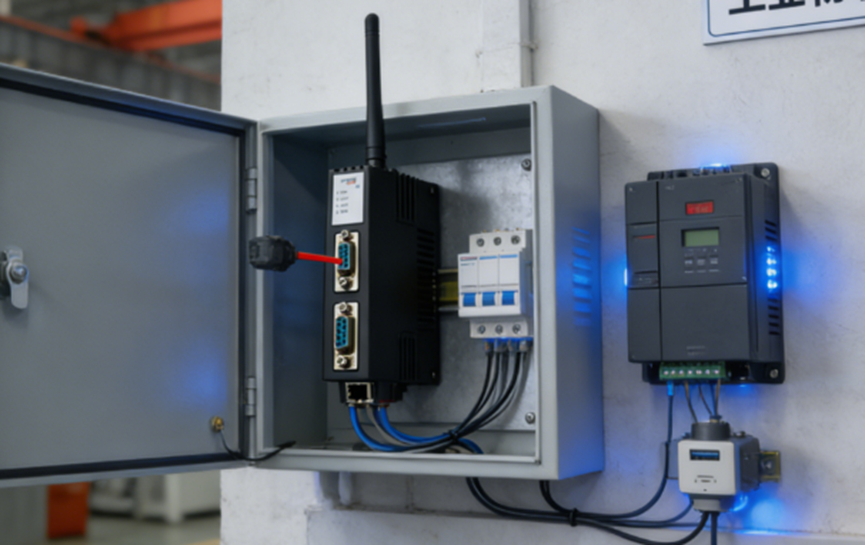

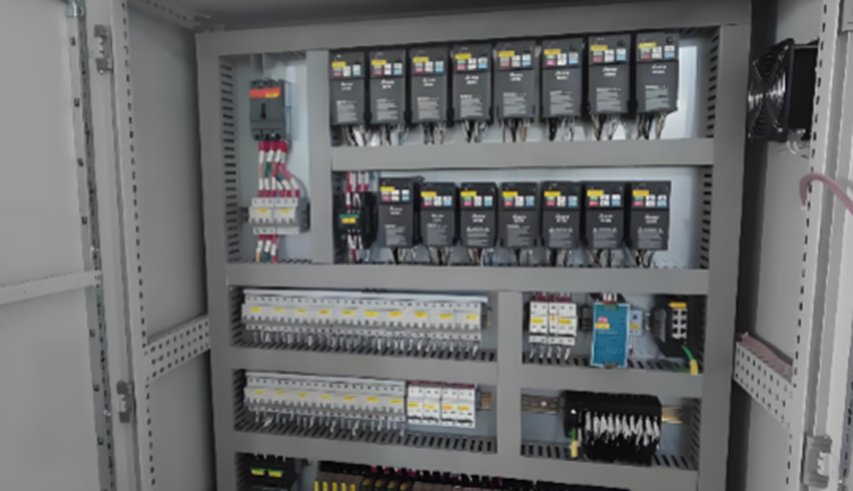

第一步，设备安装，将模块固定在PLC控制柜，通过专用线缆连接PLC的MPI接口，做好防震动、防干扰处理；

第二步，参数配置，通过WEB服务器设置PLC协议、多终端通讯地址及无线参数，调试协议转换功能，确保多终端数据互不干扰；

第三步，联机测试，同时连接4个触摸屏、3台上位机，测试通讯稳定性，验证指令下发与数据采集实时性，排查信号冲突问题后完成部署，适配工厂24小时连续生产作业需求。

 三、网关功能介绍

远创智控MPI-ETH-YC01-S模块作为核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线设备，核心功能适配工厂产线多终端通讯需求，具体如下：

1. 串口转以太网功能：将PLC的串口MPI协议数据（传感器数据、产线参数）转换为以太网数据，实现PLC与多个触摸屏、上位机的双向数据传输，打破串口与以太网设备壁垒，让传统PLC无需升级即可实现多终端以太网通讯。

2. 以太网转换与桥接功能：作为以太网转换器，实现MPI、Modbus、TCP/IP协议无缝转换，将PLC数据转换为多终端可识别格式；作为以太网桥接器，搭建PLC与多终端的通讯桥梁，支持32个终端同时连接，确保多触摸屏、多上位机并行通讯、互不干扰，适配分区管控与多岗位协同生产需求。

3. 无线通讯功能：稳定无线传输，适配车间多终端分散布局，无需布线，抗干扰、抗震动，避免通讯中断，保障多终端实时获取产线数据、下发生产指令，支撑24小时连续生产作业。

4. 辅助功能：支持设备状态实时监测，便于排查多终端通讯故障；固件在线升级，适配后续终端扩展需求；支持Modbus TCP主从站功能，提升多终端兼容性，降低工厂运维成本。

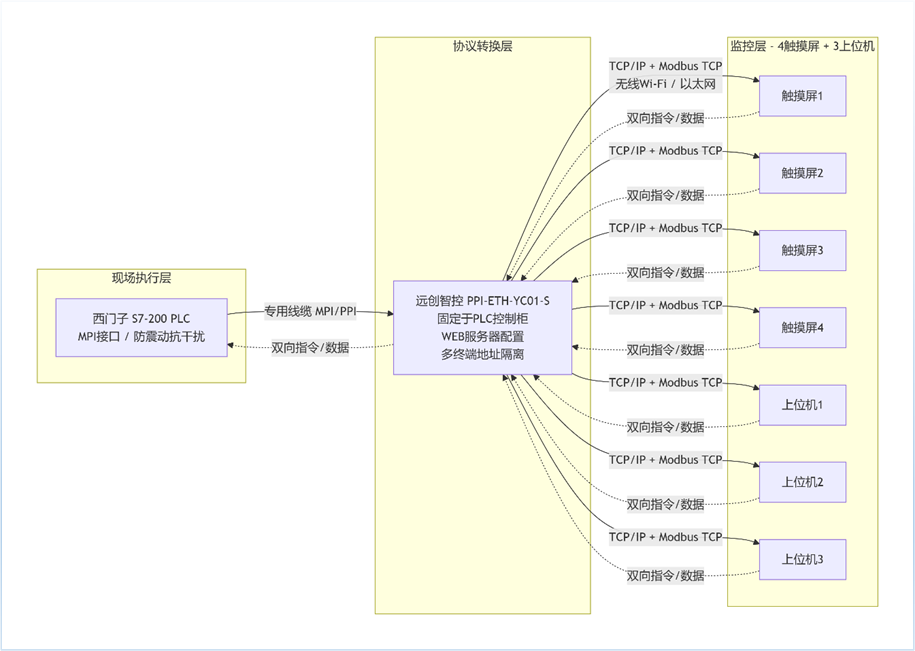

 四、系统结构拓扑图

五、应用效果前后对比

对比维度	改造前	改造后
通讯状态	协议不兼容，多终端无法同时连接	多协议转换，多终端稳定并行通讯
生产管控	人工巡检数据滞后 20 分钟以上	实时监控，数据同步更新
产品次品率	2.5% 以上	降至 0.3% 以下
运维工作量	人工手动记录，故障排查慢	远程监控，故障自动预警
布线与稳定性	布线复杂，易受震动干扰	无线部署，抗干扰能力强

 六、网关发展趋势

结合工厂产线多终端通讯需求与智能制造发展趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将朝着四大方向发展：

一是多协议兼容化，支持更多工业协议，实现多品牌、多类型生产终端“即插即用”，强化多终端协同兼容性；

二是无线化与高速化，采用5G、Wi-Fi 6技术，提升传输速度，适配大型工厂更多终端部署需求；

三是智能化与集成化，集成边缘计算、生产故障预警，支持多终端远程运维，整合核心功能实现一体化部署；四是国产化替代加速，实现核心软硬件自主可控，结合工厂生产场景提供定制化服务，推动智能制造国产化升级。

 七、项目总结

本次汽车零部件工厂产线升级项目，通过远创智控MPI-ETH-YC01-S模块，成功解决西门子300系列PLC与多个触摸屏、上位机的通讯难题，充分发挥串口转以太网、以太网转换器、以太网桥接器核心功能，实现工厂产线多终端协同管控。项目实施后，通讯效率、生产数据准确性大幅提升，运维成本显著降低，有效降低产品次品率与生产停滞率，提升工厂生产效率与产品品质，是工厂产线多终端通讯升级的经典案例。

随着智能制造工厂建设推进，产线多终端、智能化管控需求将持续提升，串口转以太网、以太网转换器、以太网桥接器类产品应用将更加广泛。远创智控MPI-ETH-YC01-S模块凭借多终端适配、兼容性强、部署便捷的优势，
