核芯互联CLA8138与ADI AD8138的深度对比

高速差分放大器新选择

核芯互联CLA8138 深度对比 AD8138

文 / 核芯互联 Corelink · 技术市场团队

在高速数据采集、精密仪器以及通信系统的信号链设计中，全差分放大器承担着驱动高性能 ADC 的关键任务。其带宽、线性度、功耗与动态响应，直接影响着整个系统的精度与效率。

长期以来，Analog Devices 的 AD8138 凭借成熟的技术与广泛的市场认知，在这一细分领域树立了性能基准。与此同时，核芯互联(Corelink)推出的 CLA8138 正以扎实的技术参数和更具吸引力的系统级优势，为工程师提供了一个值得认真考虑的市场化选择。

本文将从动态性能、噪声与直流精度、功耗效率、电源特性、环境适应性、生态系统六个维度，对两款器件进行全面的技术对比。

核心参数速览

绿色 = CLA8138 领先灰色 = 持平或 AD8138 更优

-3dB 带宽：CLA8138 400 MHz　vs　AD8138 320 MHz

建立时间：CLA8138 4.5 ns　vs　AD8138 16 ns

典型功耗：CLA8138 65 mW　vs　AD8138 90 mW

工作温域：CLA8138 -55~+125°C　vs　AD8138 -40~+85°C

CMRR：CLA8138 >84 dB　vs　AD8138 -77 dB

PSRR：CLA8138 100 dB　vs　AD8138 -90 dB

压摆率：CLA8138 1000 V/μs　vs　AD8138 1150 V/μs

THD@20MHz：CLA8138 -83 dBc　vs　AD8138 -85 dBc

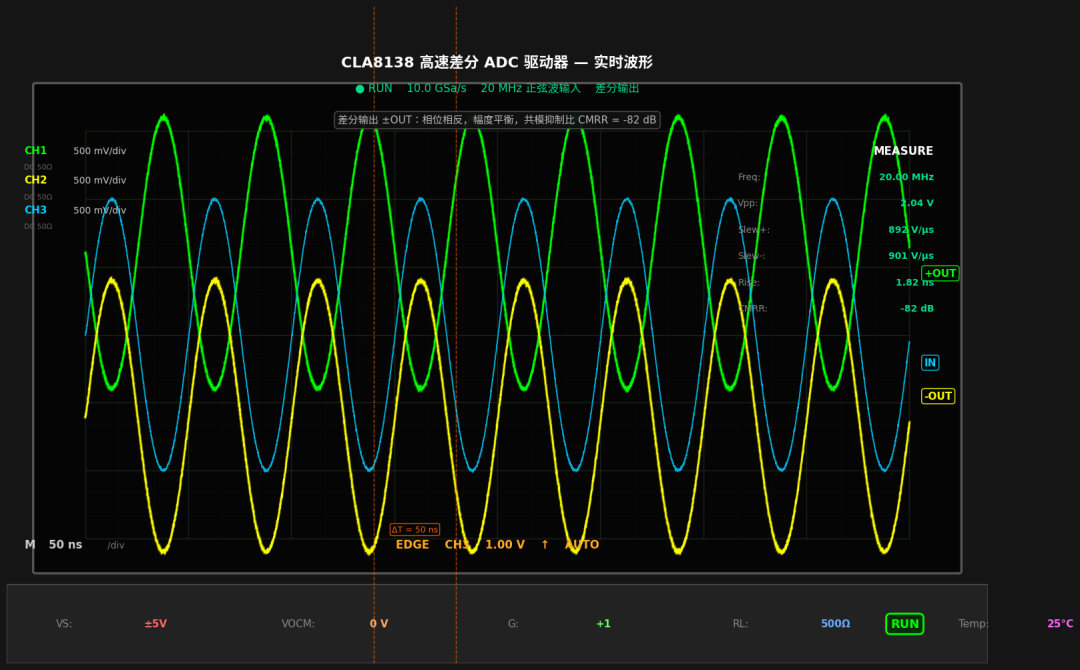

一、动态性能：带宽与瞬态响应

在驱动高速 ADC(流水线 Pipeline 或逐次逼近型 SAR 架构)时，差分放大器的带宽、压摆率(Slew Rate)与建立时间(Settling Time)是评估动态性能的黄金三角。

▎1.1 带宽与增益平坦度

AD8138 在增益 G=+1 条件下，-3dB 小信号带宽为 320MHz(典型值)，全功率带宽(2Vpp)为 265MHz。其 0.1dB 增益平坦度带宽约为 30~40MHz，超过此频率后信号幅度会出现可测量的下降。

CLA8138 将 -3dB 小信号带宽提升至 400MHz，全功率带宽扩展至 380MHz。更突出的是，其 0.1dB 增益平坦度带宽达到 42MHz，优于 AD8138，在多通道或多频点系统中幅度一致性更好。

▎1.2 压摆率与建立时间

AD8138 的压摆率为 1150 V/μs(±5V 供电)，在 5V 单电源时降至 950 V/μs;0.01% 精度建立时间为 16ns。

CLA8138 的压摆率为 1000 V/μs，绝对值略低于 AD8138 在 ±5V 下的标称值，但考虑到其 3V~12V 宽压范围内的一致性，实际工程价值并不逊色。更关键的是，其 0.01% 精度建立时间仅需 4.5ns——不到 AD8138 的三分之一，在驱动高精度 ADC 时能为采样窗口留出更充裕的时间。

二、噪声与直流精度：影响系统分辨率的关键

对于驱动 12bit 至 16bit 高精度 ADC 的前端放大器而言，噪声密度、谐波失真、输入失调电压与偏置电流直接决定了系统能否发挥出 ADC 的理论分辨率。

▎2.1 输入电压噪声与谐波失真

AD8138 的输入电压噪声密度为 5 nV/√Hz(100kHz~40MHz)，在 5MHz 频点的二次谐波失真低至 -94 dBc(2Vpp, RL=800Ω)，20MHz 时为 -85 dBc。

CLA8138 的输入电压噪声密度同样为 5 nV/√Hz(10kHz)，与 AD8138 持平。在 20MHz 频点，其 THD 为 -83 dBc，与 AD8138 的 -85 dBc 基本处于同一水准，差距在 2dB 以内。但 在 5MHz 等更低频点，AD8138 的 -94 dBc 谐波失真表现仍具优势，这得益于 ADI 深耕多年的 XFCB 双极工艺在低频线性度上的深厚积累。

▎2.2 输入失调电压与偏置电流

AD8138 的典型输入失调电压为 ±1 mV，最大 ±2.5 mV(25°C);输入偏置电流典型值为 3.5 μA。

CLA8138 的输入失调电压典型值同样为 ±1 mV 级别，与 AD8138 持平。在输入偏置电流方面，受工艺平台差异影响，CLA8138 的偏置电流略高于 AD8138(具体数值请参考最新数据手册)。对于高阻抗源或精密直流测量场景，工程师需要根据前端阻抗评估偏置电流带来的直流误差影响。

三、功耗与电源特性

▎3.1 静态功耗

AD8138 标称静态功耗为 90 mW(5V 供电，典型静态电流 18mA)。

CLA8138 将典型功耗降至 65 mW，功耗降低近 28%——在保持 400MHz 带宽与 1000V/μs 压摆率的前提下实现。这对电池供电设备、高密度采集板卡等场景具有直接的工程价值。

▎3.2 供电电压范围与 PSRR

AD8138 支持 ±1.4V 至 ±5.5V 双电源，或 2.7V 至 11V 单电源;PSRR 为 -70dB 至 -90dB。

CLA8138 支持 3V 至 12V 宽压单电源(双电源范围请参考数据手册)，供电灵活性更宽。同时其 PSRR 达到 100 dB(典型值)，相比 AD8138 的 -90dB 上限有进一步提升，意味着在电源噪声较大的复杂系统中，CLA8138 更能维持稳定的动态性能。

四、环境适应性

AD8138 标准版本工作温度为 -40°C 至 +85°C，增强型版本扩展至 +105°C;ESD(HBM)等级为 2kV。

CLA8138 标准工作温度即达到 -55°C 至 +125°C，超越传统工业级标准，覆盖更严苛的户外与工业场景。ESD(HBM)防护同样为 2kV，与 AD8138 持平。

五、完整参数对比总览

以下汇总两款器件在六个维度的关键参数对比，方便工程师快速选型决策：

【动态性能】

-3dB 带宽：CLA8138400 MHz　vs　AD8138320 MHz

全功率带宽：CLA8138380 MHz　vs　AD8138265 MHz

0.1dB 平坦度：CLA813842 MHz　vs　AD813830~40 MHz

压摆率：CLA81381000 V/μs　vs　AD81381150 V/μs(±5V)

建立时间(0.01%)：CLA81384.5 ns　vs　AD813816 ns

谐波失真 @ 5MHz：CLA8138未明确 / 预计 ~-90 dBc　vs　AD8138-94 dBc

谐波失真 @ 20MHz：CLA8138-83 dBc　vs　AD8138-85 dBc(基本持平)

【噪声与直流精度】

输入电压噪声：两者均为5 nV/√Hz(持平)

输入失调电压(典型)：两者均为±1 mV(持平)

输入偏置电流(典型)：CLA8138略高于 AD8138 的 3.5 μA

【功耗与电源】

静态功耗(5V)：CLA813865 mW　vs　AD813890 mW

单电源范围：CLA81383V ~ 12V　vs　AD81382.7V ~ 11V

PSRR：CLA8138100 dB　vs　AD8138-70 ~ -90 dB

【环境特性】

工作温度：CLA8138-55°C ~ +125°C　vs　AD8138-40°C ~ +85°C(标准版)

ESD(HBM)：两者均为2 kV(持平)

【封装与生态】

封装形式：两者均为SOIC-8 / MSOP-8(Pin-to-Pin 兼容)

ADC 生态协同：CLA8138 与 Corelink CL1625/1626/3653/3668 原厂优化匹配

六、生态系统与易用性

CLA8138 提供与 AD8138 完全一致的 SOIC-8 和 MSOP-8 封装，工程师可在已有的 PCB layout 上进行直接替换或快速改版。同时，CLA8138 可与 Corelink 高性能 SAR ADC CL1625/CL1626(16bit, 6MSPS/10MSPS)以及 Pipeline ADC CL3653/CL3668(16bit, 125MSPS)实现 Pin-to-Pin 兼容与性能匹配，提供从放大器到 ADC 的一站式信号链支持。

七、总结：客观选型建议

通过以上六个维度的全面对比，可以清晰看到 Corelink CLA8138 与 AD8138 各有所长：

✓ CLA8138 更适合的场景

需要 更宽带宽(400MHz)与 更快建立时间(4.5ns)的高速采集系统

对 功耗敏感的便携设备、电池供电或高密度板卡(65mW)

工作在 极端温度环境(-55°C ~ +125°C)的户外或工业设备

电源质量较差、需要 高 PSRR(100dB)保障的复杂系统

采用 Corelink ADC 信号链、追求 原厂协同优化的方案

✓ AD8138 仍具优势的场景

对 压摆率峰值要求极高(1150 V/μs @ ±5V)的脉冲应用

工作频点在 5MHz 以下、对 谐波失真(-94 dBc)要求苛刻的精密测量

前端源阻抗极高、对 输入偏置电流(3.5 μA)极度敏感的高阻信号调理

已有成熟 ADI 生态链、希望最小化验证成本的存量项目

总体而言，CLA8138 在速度、功耗、温域、电源抑制四个维度建立了明确的差异化优势，同时在噪声、失调电压、封装兼容性上与 AD8138 保持同等水准。对于正在寻求性能升级、功耗优化或多源供应的工程师而言，CLA8138 提供了一个经过充分验证的、非妥协性的市场化选择。

本文技术参数均整理自公开产品数据手册与官方发布资料

具体设计应用时，请以 Corelink 与 Analog Devices 最新版数据手册为准
