利用CANoe分析和测试智能充电协议

在2026年，CANoe迎来了它的30周年。在这个重要节点，我们整理了一系列由一线专家团队沉淀的技术经验，希望帮助您在实际项目中更高效地发挥CANoe的能力。每一个主题，都对应一个CANoe的具体功能或典型工作流程，助您解决开发中的实际挑战，优化使用方式，并带来可感知的效率提升。

摘要

在电动汽车开发领域，CANoe不仅仅是一个仿真工具，更是一个技术推动者。随着充电通信协议的不断演进，协议种类增加、系统集成复杂度提升，以及对安全性与互操作性的要求提高，测试正在成为推动创新的关键因素。

针对这些挑战，Vector以CANoe为核心构建全面的解决方案体系：从协议分析，到自动化一致性测试，再到交钥匙测试系统，形成一条覆盖开发与验证全流程的工具链。

本文将重点介绍其中三个核心组件：

CANoe Option SmartCharging

用于EV和EVSE的CANoe测试包

vCTS（Vector Charging Test System，Vector充电测试系统）

这些组件都旨在简化开发流程，确保合规性并加速产品上市。

能做什么？

能解决什么问题？

1.统一工具链，应对多标准挑战

充电开发中最大的挑战之一是标准的多样性和地区差异。CANoe Option SmartCharging是核心基础，提供一个统一的集成解决方案，用于分析、仿真和测试电动汽车、充电桩以及充电桩管理系统之间的所有相关协议：

CCS（联合充电系统）

MCS（兆瓦级充电）

NACS（北美充电标准）

OppCharge

GB/T 27930

CHAdeMO

OCPP（开放充电点协议）

这种广泛的协议支持确保了全球适用性，使工程团队无需为不同市场管理多个工具。所有这些都在同一工具链内完成。

2.从测试包到交钥匙测试系统

在实际项目中，无论是整车厂、供应商，还是充电基础设施提供商，都面临同一个核心问题：如何高效验证产品是否符合全球标准，并确保稳定的互操作能力。CANoe为此提供两层能力支撑：EV和EVSE的CANoe测试包，以及智能充电测试系统vCTS。

EV和EVSE的CANoe测试包提供开箱即用的测试用例和完整测试框架，可用于一致性和互操作性验证，其主要特点包括：

提供完整源代码，便于在现有框架基础上进行定制与扩展；

可复用已有测试逻辑，降低重复开发成本；

提供“仅运行”模式，适用于无需修改测试内容的快速验证场景。

通过统一的测试框架，不同阶段、不同需求的团队可以在同一体系下开展开发验证、回归测试及一致性测试工作。

虽然CANoe提供灵活的软件平台，但在实际验证过程中，往往还需要完整的硬件测试环境来执行充电测试。智能充电测试系统vCTS正是为此而设计，将经过验证的CANoe测试包与优化的硬件平台相结合，形成一套交钥匙测试解决方案。该系统主要特点包括：

覆盖CCS、MCS、NACS、GB/T、CHAdeMO等主流充电标准，满足EV和EVSE的测试要求；

集成VT System板卡用于通信以及充电控制导引电路模拟；

提供多种功率等级配置，可以支持双向直流30kW以及双向交流21kW等测试场景。

其中一项关键设计是模块化的插箱结构：通过可更换的充电连接盒，实现在车侧（EV）与桩侧（EVSE）配置之间，以及不同连接器标准之间的灵活切换。这不仅显著减少测试准备时间，也使同一套系统能够灵活覆盖更多测试场景，从而提升整体测试效率与设备利用率。

3.把“复杂协议”变得可理解—SCC Protocol Analyzer

在CANoe的众多功能中，SCC Protocol Analyzer是一个非常关键的分析工具，其核心作用是对SCC报文的数据内容与通信时序进行自动校验，从而帮助用户高效理解和验证复杂的充电通信协议。

SCC Protocol Analyzer可以将分散在不同标准（如DIN 70121、ISO 15118-2、ISO 15118-20）中的规则进行统一建模，并转化为可自动执行的校验逻辑，从而实现被动式的一致性检查，即在不影响实际通信的前提下，对协议行为进行持续监测与分析。

在实际运行过程中：

所有SCC报文（无论是发送、接收还是回放）都会被自动分析；

分析过程基于一组覆盖数据结构、时序及语义约束的规则集；

用户无需额外配置，即可获得校验结果。

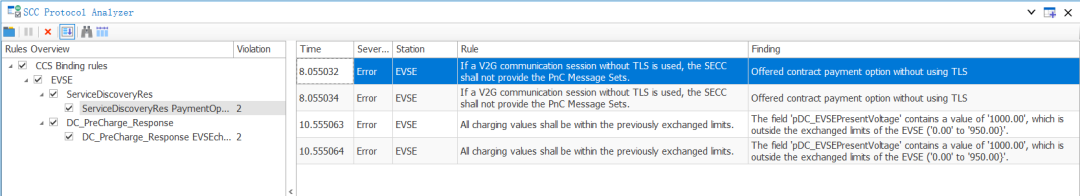

当检测到违规（Violation）时，系统会：

在Protocol Analyzer窗口中集中展示所有违规内容；

提供详细的上下文信息，包括时间、节点（Station）、严重程度等；

给出具体的规则说明（Rule）及问题描述（Finding），用于对比“规范要求”与“实际行为”之间的差异。

此外，SCC Protocol Analyzer还提供高效的关联分析能力：用户可以在Protocol Analyzer窗口中选择某一违规项，并一键定位到Trace窗口中对应的原始报文；反之，也可以从报文快速跳转至相关违规描述。这种双向关联机制，有助于快速建立“报文→规则→标准要求“之间的映射关系。

借助直观的图形用户界面和自动化分析能力，开发人员可以快速识别协议解析错误、参数配置问题以及系统集成缺陷，从而显著提升开发与调试效率。

如何在CANoe中找到此功能？

如何开始使用？

CANoe Option SmartCharging无缝集成在CANoe配置中。启用后，即可使用协议相关的节点与面板完成仿真，并基于分析窗口对通信过程进行跟踪和实时分析。

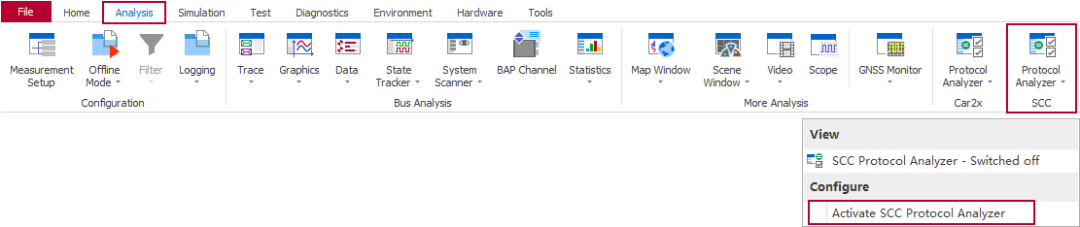

前文提到的SCC Protocol Analyzer可以通过功能区Analysis→SCC打开，并根据需要选择是否激活：

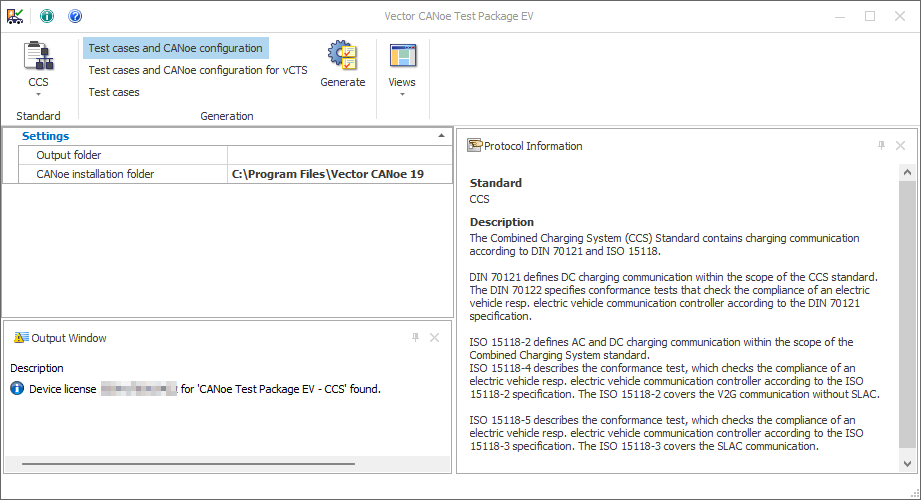

用于EV和EVSE的CANoe测试包需要单独获取，可根据需求生成包含现成测试用例的CANoe工程，用于一致性和互操作性验证。
