7nm FinFET 工艺:局部版图效应 LLE 标准化实测体系全解析

描述



在本系列上篇中,我们阐述了核心技术难题:先进 CMOS 工艺制程下,晶体管性能不再仅由标称尺寸决定,周边版图布局成为关键影响因素。(当版图成为器件物理:深纳米时代,应力相关LLE如何重塑先进CMOS技术?)相邻器件结构、局部几何形貌及工艺衍生应力场,均会干扰沟道特性,引发具有系统性偏差的局部版图效应(LLE)。在当代 FinFET 先进工艺节点中,局部版图效应已深刻影响器件波动特性、紧凑模型建模、设计工艺协同优化(DTCO)与良率感知设计。
由此衍生出一项关键技术难题:如何在硅片实测中精准量化局部版图效应?当两款晶体管电气性能出现差异时,该如何区分诱因 —— 是局部应力作用、栅极边缘邻近效应、寄生电阻干扰、工艺波动偏差,还是单纯的测量噪声?简言之,在先进制程复杂的工艺环境下,如何有效剥离多重干扰,独立量化版图布局带来的专属影响?
破解该问题的核心,在于科学化的实验方案设计。本次研究基于商用 7nm FinFET 工艺流片的高密度表征芯片开展,芯片集成超 30000 个被测器件(DUT)。所有器件采用模块化规整排布,可精准隔离各类版图衍生的干扰机制。整套研究体系融合实验设计(DOE)、可控化版图测试结构、自动化电气表征与高可信度统计分析,核心目标并非大规模批量测试,而是拆解各类局部版图效应的独立贡献,为后续机理建模与性能预判提供可靠依据。




本文将系统拆解整套实验体系:详述测试芯片架构设计、核心电气观测参数的选型逻辑、实验设计搭建思路,以及标准化测量流程的搭建逻辑,从而清晰区分版图主导的器件特性变化与随机背景波动。




PDF

一、局部版图效应的隔离难点




先进制程下,局部版图效应的实验分析极具挑战,根源在于晶体管性能波动从来并非单一因素所致。FinFET 量产工艺中,机械应力、光刻耦合效应、局部图形密度、阱邻近效应、掺杂扰动、功函数偏移、寄生参数及全域工艺波动等多重因素,都会共同左右器件电气表现。若需单独锁定某一特定变量(如扩散断裂邻近效应、栅极切割布局影响),就必须搭建专属测试体系,避免目标效应被多重干扰信号覆盖淹没。
因此,本次测试核心采用单变量受控差异化思路:固定周边环境条件,仅调整单一项版图参数;通过芯片内多组重复结构布设,结合大数据统计分析,提炼系统性变化规律。研究的核心诉求,不止于观测器件差异,更在于溯源并拆解各类波动的成因。
针对应力相关版图效应,该设计逻辑尤为关键。机械应力无法直接通过电气测试捕捉,只能依托可控、可复现的几何变量调控,反向推演器件参数的偏移规律。这也意味着,严谨的实验设计,与电气测量同等重要。




PDF

二、测试芯片的架构设计与隔离逻辑




本次平台为商用 7nm FinFET 工艺定制高密度测试芯片,搭载超 30000 个被测器件,分区布局于各类专用测试结构内。超大样本量是精准分析的核心前提:仅依靠少量测试样品,无法捕捉细微且具备系统性的版图衍生偏差。唯有充足的样本复用、可控的局部环境、多维度统计分析,才能有效甄别确定性版图影响与随机工艺离散性。

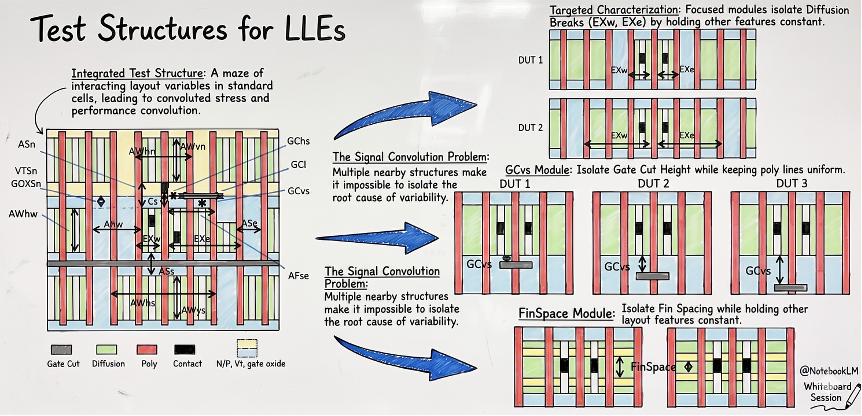

芯片整体采用模块化分区设计,按效应类型划分独立功能区块,分别针对扩散断裂邻近性、栅极切割布局、PN 结与阱边界效应、鳍间距、多晶硅间距等关键维度开展专项研究。该模块化架构可实现单一机制的独立分析,为后续多因素耦合效应研究奠定基础。




LLE




同时,严格管控被测器件的周边局部环境,保障不同测试结构之间的对比有效性。芯片设计并非复刻量产版图,而是搭建标准化、可复现的局部环境,通过精准调控单一几何参数,直观观测其对电气性能的影响,这也是整套研究体系的核心设计准则。




PDF

三、实验设计(DOE)的核心价值




贴合版图特性的实验设计(DOE),是整套测试体系的核心支柱。其设计逻辑清晰统一:若某一版图结构被判定为潜在干扰源,便以受控方式单独调整该参数,完整保留周边环境一致性。在实际落地中,通过构建系列对照测试结构,严格锁定外围条件,仅保留单一几何变量。
该方案将复杂的多耦合版图问题,拆解为多项可独立验证的细分课题。依托专属测试模块,分别验证器件在扩散断裂、栅极切割周边,以及不同鳍间距、多晶硅间距下的性能表现。通过单一变量对照,可精准定位电流、阈值电压、亚阈值特性的偏移诱因,彻底隔绝无规律背景波动的干扰。
项目初期便纳入多场景复用设计,针对不同器件类型、不同阈值规格批量复刻测试结构。不仅能够验证版图效应的客观存在,还可量化器件极性、工作区间对效应的敏感程度。实测数据明确证实:p 型器件对应力类版图扰动的敏感度远高于 n 型器件。




PDF

四、应力监测的最优参数:线性区电流




并非所有电气参数都适用于应力特性分析。本次研究核心依托漏极电流 - 栅极电压(Id-Vgd)测试曲线,重点聚焦线性工作区间的性能参数。该选型具备坚实物理依据:载流子迁移率对机械应力高度敏感;相较于受速度饱和、非线性效应影响显著的深度饱和区,线性区电流变化可更直观、精准地反映迁移率波动。
因此,线性区漏极电流被定为应力监测的核心观测指标。该参数兼顾物理可解释性、寄生干扰低、测量稳定性三大优势,搭建起电气实测数据与局部应力、迁移率扰动之间的关联桥梁。
与此同时,整套表征体系覆盖多维度参数采集:同步完成线性区与饱和区双场景测试,提取关断电流、导通电流、阈值电压、亚阈值摆幅及各类阻性、电性关键指标。不同版图效应的作用机理各有差异:部分作用于载流子迁移率,部分引发阈值电压偏移,还有部分间接影响短沟道特性与寄生参数,多参数联动测试可实现全方位覆盖。




PDF

五、测试结构选型:无源匹配阵列(PMA)的优势

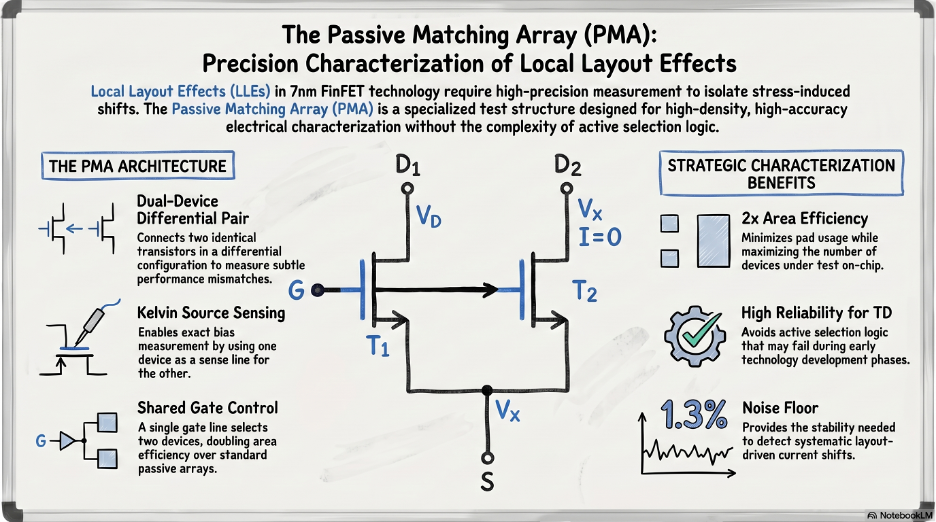

测试结构的选型,直接决定表征精度与数据可靠性。项目对比单焊盘结构、无源阵列、有源阵列、无源匹配阵列(PMA)等多种主流架构后,最终选定 PMA 方案,其在面积利用率、测量精度、长期稳定性上实现最优平衡。
在先进制程表征中,测试结构本身就是实验体系的关键一环。低效架构会占用大量芯片面积,压缩样本容量;高噪声结构会劣化数据质量;环境不可控的测试单元,则无法精准溯源效应诱因。PMA 架构可实现同规格器件在不同版图环境下的标准化对照,兼具高扩展性与数据稳定性。




LLE




此外,PMA 架构高度适配对比测试,而对照分析法正是局部版图效应研究的核心手段。通过比对仅存在单一版图差异的器件样本,可快速识别微弱的系统性偏差,该分析逻辑贯穿全流程研究。




PDF

六、自动化高速表征的必要性




海量被测器件带来规模化测试挑战,人工测试完全无法满足 3 万 + 器件的高效、统一测试需求。为此,整套流程依托工业级测试平台,整合 pdFasTest 电气采集系统与 Exensio 自动化数据分析平台,搭建高速参数化测试链路,形成标准化、可复现的自动化测试体系。

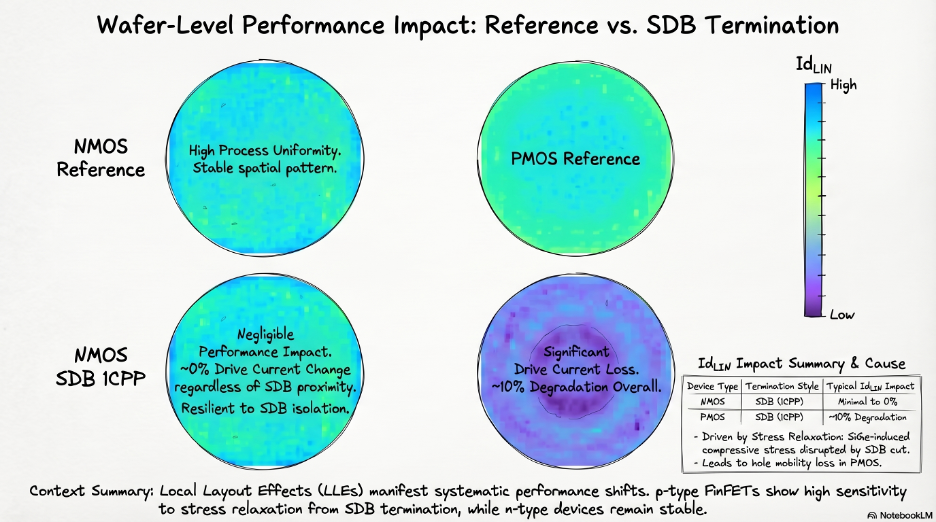

测试统一采集线性区与饱和区 Id-Vgs 扫描曲线,批量提取核心电气参数;再结合版图信息与晶圆空间分布数据,生成累积分布函数、晶圆映射图、参数分析报告。局部版图效应研究需同步厘清两大核心问题:几何布局带来的固有偏差幅度,及其相对晶圆级、工艺级整体波动的影响权重。




LLE




自动化标准化测试,保障了数千组测试样本的分析口径统一。多数版图效应的波动幅度仅为数个百分点,唯有依托统一采集、标准化解析,才能精准区分真实物理规律与分析口径不一致带来的偏差。




LLE




PDF

七、统计体系:保障数据稳健性




整套实验方案从设计之初,便以统计稳健性为核心原则。数据分析统一采用中位数统计法,实测结果显示:漏极电流标准差控制在 1.3% 以内,阈值电压与亚阈值摆幅标准差低于 1.6%。该数值明确划定了背景噪声基准,为捕捉小幅系统性版图效应提供精准阈值。

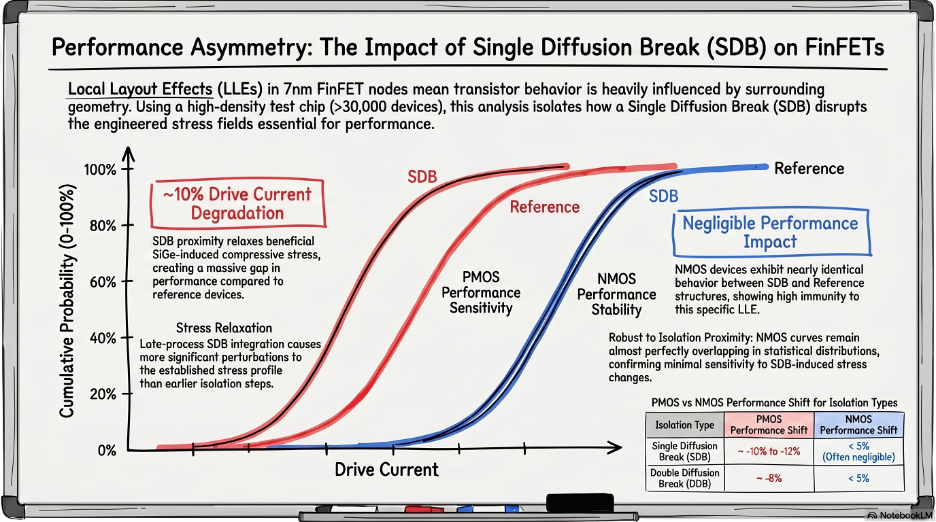

依托可控的基线噪声,研究可精准量化百分级别的版图偏移,部分特殊布局下的 p 型器件,性能偏差甚至突破 10%。在量化并抑制随机波动后,观测到的参数偏移可精准归因于版图诱导的物理变化,而非数据随机离散。
中位数统计、样本复用、变量对照的设计逻辑,也为后续建模筑牢基础。无论是 TCAD 仿真还是紧凑器件模型,校准精度完全依赖高质量实测数据。若实验基线噪声过高、架构混乱,即便模型拟合达标,也会缺失物理合理性,本方案有效规避了这一缺陷。




PDF

八、实测数据与物理机理的深度联动




本研究的核心亮点,在于突破单纯的数据观测,实现实测数据与物理机理的深度绑定。全流程设计兼顾后续模型校准需求,测试结构兼容三维 TCAD 应力仿真,达成实测验证与仿真推演的双向协同。
单纯的性能对比仅能判断器件优劣,却无法解释底层机理。而本体系可将电气参数变化,关联至应力张量、迁移率扰动、工艺几何耦合等核心物理量,完成从现象观测、机理溯源到性能预判的完整闭环。
研究精准选取扩散断裂、栅极切割两大核心研究对象,正是基于该逻辑:两类结构会直接改写 FinFET 工艺的局部应力边界条件,搭建起版图设计、制造工艺、电气性能三者的直接关联。




PDF

九、实验体系的行业应用价值




这套定制化实验研究框架,最终凝练出三大核心成果:




1

实现硅片实测环境下,各类局部版图效应的独立拆分与量化;

2

构建高保真实测数据集,为三维 TCAD 仿真模型提供可靠的校准与验证支撑;

3

构建版图几何参数与电气敏感度的量化模型,直接赋能 PDK 开发、DTCO 协同优化及工艺迭代升级。




该体系兼顾学术严谨性与产业实用性,精准回应工艺研发中的核心痛点:


  • 哪些版图结构会诱发有害应力扰动?
  • 不同器件的抗干扰能力如何?
  • 效应影响范围多大?
  • 能否在设计阶段提前预判?
  • 实测结论又该如何转化为设计规范与工艺优化指南?


归根结底,精准的 LLE 实验表征是一切建模分析的基石。脱离硅片级可控实测,所有效应仿真与性能预测都将停留在理论推测层面。




PDF

总结




本系列上篇聚焦应力类局部版图效应的技术影响,本文则完整拆解其标准化实测体系。




核心结论清晰:先进 FinFET 制程下,零散抽样测试完全无法满足 LLE 研究需求,必须搭建一体化专属方案 —— 依托大容量结构化测试芯片、单变量实验设计、高精度观测参数、自动化分析链路与标准化统计管控,有效区分系统性版图效应与随机背景噪声。




凭借 3 万 + 被测器件、模块化版图架构、高速自动化测试与严谨的统计分析,本研究为 7nm FinFET 工艺的应力类局部版图效应,构建了扎实的实测基础。
夯实实验实测能力后,下一核心课题应运而生:如何将硅片实测数据转化为具备物理机理支撑的预测模型?这正是 TCAD 仿真技术的核心应用场景。
