移动式缆道雷达波测流系统简介



DX‑LLX‑1M 是武汉德希科技研发的全自动、非接触式河道 / 渠道流量监测装备，基于双轨缆道与 24GHz 多普勒雷达技术，实现无人值守、全断面自动巡航测流，广泛用于中小河流、灌区、防汛、排污口等场景。



---

一、工作原理

• 雷达测速：24GHz 平板雷达发射微波，经水面反射，按多普勒频移算表面流速。
• 雷达水位：同步测水位，确定过流面积。

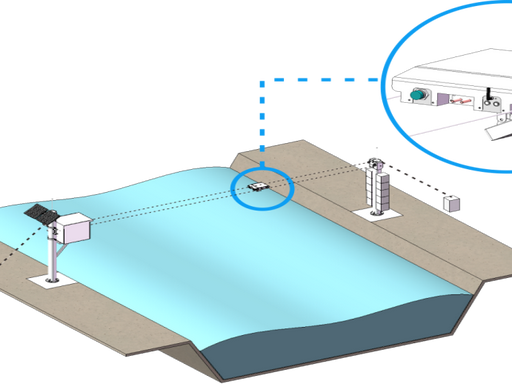

• 自动巡航：测流小车沿双轨缆道行走，按水位自动布设垂线，全断面多点采样。
• 流量解算：结合断面参数与流速分布模型，自动输出断面流量并上传云平台。



---

二、系统组成

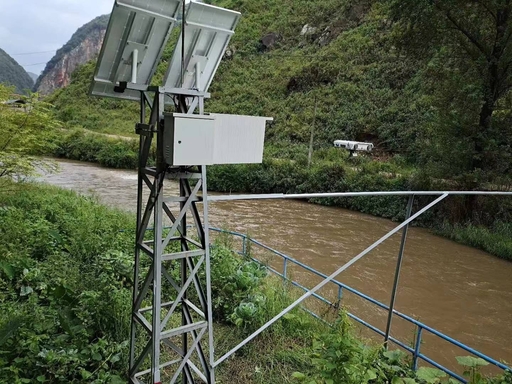

1. 双轨缆道基础：304 不锈钢钢丝绳（≥5mm），间距 330mm，跨距≤300m（可扩展），抗风 8 级。

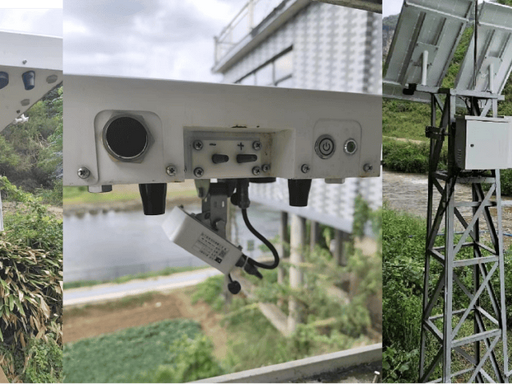

2. 雷达测流小车：集成雷达流速仪、伺服驱动、锂电池（20AH+）、控制器；重复定位精度 ±2cm，行走速度＞1m/s。
3. 雷达流速仪：24GHz 多普勒雷达，流速0.1–40m/s，精度 ±0.01m/s 或 ±1%，分辨率 0.001m/s。
4. 雷达水位计：量程 0–40m，精度 ±1cm，IP68。
5. 控制传输终端 + 云平台：数据采集、流量计算、4G远程上传、远程运维、报表生成。
6. 供电系统：太阳能 + 锂电，阴雨天续航≥30 天。



---

三、核心技术参数（精简）

• 流速范围：0.1–20m/s（标准）/ 0.1–40m/s（高配）
• 流速精度：±0.01m/s 或 ±1%
• 水位精度：±1cm
• 综合流量误差：≤±3%（达一类水文站精度）
• 工作温度：-30℃～+65℃
• 防护等级：IP67（可升级 IP68）
• 定位误差：≤0.1% 跨度
• 无线传输距离：≥3000m

---

四、主要优势

• 非接触、高可靠：无水下部件，不惧泥沙、漂浮物、腐蚀；暴雨、洪水期稳定工作。
• 全自动、无人值守：自动出车、测速、算流、回库、充电；支持定时、水位变幅加密、远程加测。
• 全断面、高精度：多点巡航，动态调整垂线；数据代表性强，满足水文规范。
• 低维护、长寿命：设计寿命 8–10 年；日常仅需清洁雷达镜头、检查钢缆张力，半年 / 年度维护即可。
• 全天候、易安装：夜间 / 雨天可测；简易双轨缆道，2–3 天完成安装调试。

---

五、典型应用场景

• 中小河流水文站
• 灌区渠道引水 / 配水计量
• 水库出库 / 入库流量监测防汛抗旱应急测流（高洪、高泥沙）
