向您推荐一颗25MHz TCXO 温补晶振TG2016SMN



温度补偿晶振TCXO (Temperature compensation Xtal Oscillator）也有人称为温控晶振，是一种通过内部温度补充电路实现高精度高稳定性的有源晶振。多用于对频率精度要求高的场景，如智能手机、GPS、无线通讯模块、微机站（FemtoCell）等，是一种理想的参考时钟。



一：爱普生TG2016SMN 25MHz温补晶振，±0.5ppm高精度2016封装TCXO


在全球卫星通信网络快速扩张的背景下，设备对时钟信号的精度与稳定性提出了前所未有的挑战。卫星通信系统常需在 - 40℃至 + 85℃的极端温度环境中运行，且信号传输对时间同步的要求极为严苛。爱普生 TG2016SMN 25MHz温度补偿晶振（TCXO）凭借其卓越的技术特性，成为卫星通信设备的理想时钟解决方案，为数据传输的精准性与系统的可靠性提供了强有力的支撑。





[爱普生TG2016SMN 25MHz温补晶振，

主要特点及应用领域]：



爱普生TG2016SMN温补晶振在卫星通信技术的特性：



1.双模式温度补偿



TG2016SMN支持压控温度补偿（VC-TCXO）和标准温度补偿（TCXO）两种模式，通过引脚切换即可适应不同环境需求。其内置高精度温度传感器与补偿电路，能够实时监测环境温度变化，并通过智能算法动态调整输出频率。可在-40°C至+85°C的极端温度范围内，将频率偏差控制在±0.5ppm以内，确保卫星通信设备在极寒或高温条件下仍能保持稳定的时钟基准。这种精准的温度补偿机制，为卫星信号的调制与解调提供了可靠的时间参考，有效降低了因温度漂移引发的通信误差。



2.超小型封装与宽频覆盖



采用2.0×1.6×0.73mm超薄封装，节省PCB空间，尤其适合卫星终端设备的小型化设计。频率覆盖10MHz至55MHz，涵盖GPS/北斗导航（如16.3676MHz、26MHz）、卫星通信模块（如LTE、5G NR）等主流频点，兼容性强。



3.低功耗与低相位噪声



工作电压范围1.7V至3.3V，功耗低至毫安级，满足卫星设备对能效的严苛要求。相位噪声性能优化，显著降低信号干扰，提升通信链路信噪比，尤其适用于高频无线通信场景。



爱普生温度补偿晶振TG2016SMN典型应用场景:



1.导航定位系统



TG2016SMN为GPS/北斗模块提供高精度时钟基准，通过快速锁定卫星信号与同步处理，将定位精度提升至厘米级。其抗振动、抗冲击设计，确保车载导航、无人机及手持设备在动态环境中稳定运行。



2.卫星通信终端



在卫星电话、星地数据链路等设备中，晶振的高稳定性可抵消电离层扰动与多普勒效应的影响，保障信号传输的实时性与准确性。其低抖动特性（典型值0.27ps）进一步优化了信号调制质量。

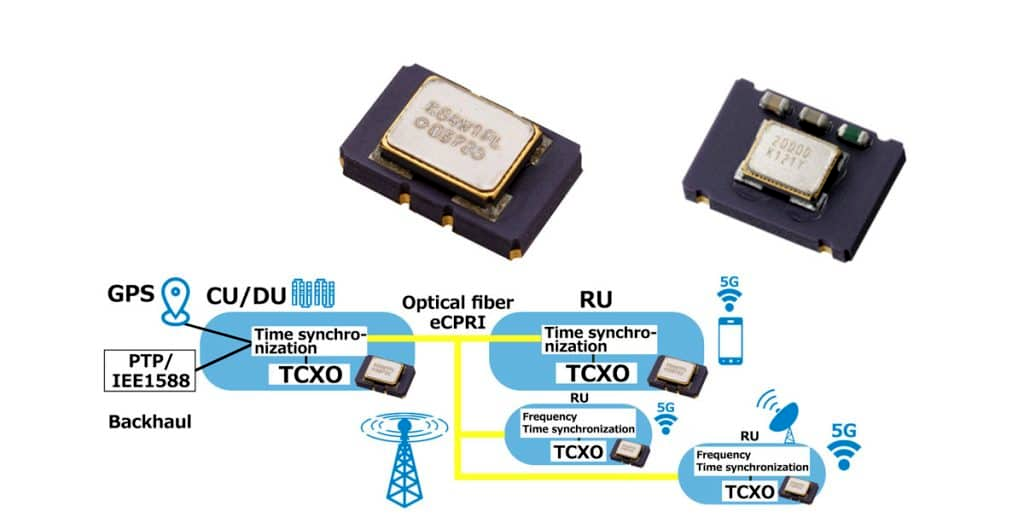

3.卫星地面站与中继系统



地面站的射频前端与基带处理单元依赖TG2016SMN的宽温适应性（-40°C至+85°C），即使在沙漠、极地等极端气候下，仍能维持系统时钟同步，降低误码率。



爱普生 TG2016SMN 温度补偿晶振以其宽温域稳定性、高精度频率输出及紧凑设计，成为卫星通信设备的理想时钟源。在全球卫星通信网络建设加速推进的背景下，该晶振不仅解决了极端环境下的时钟稳定问题，更通过技术创新提升了通信系统的整体性能。

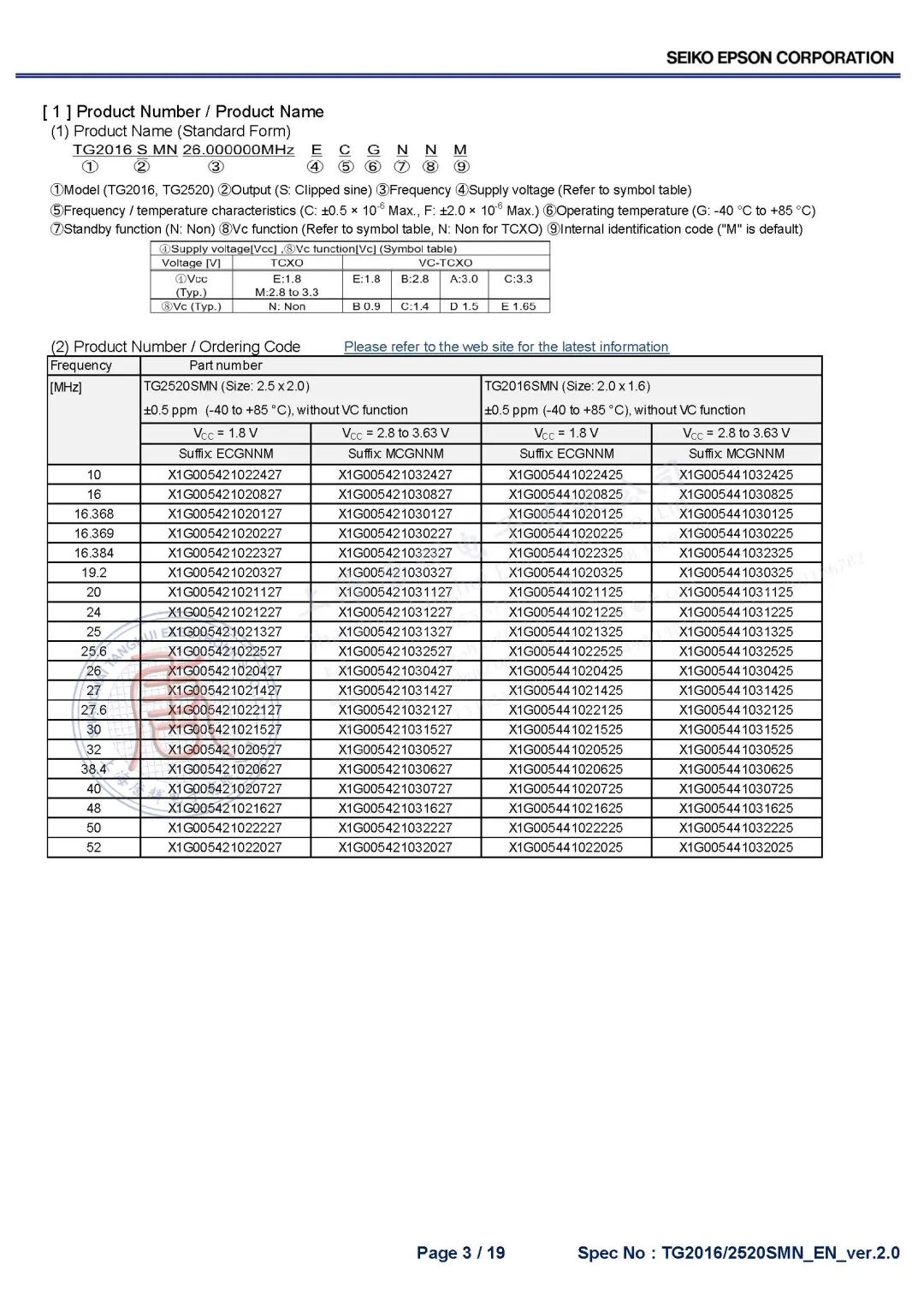

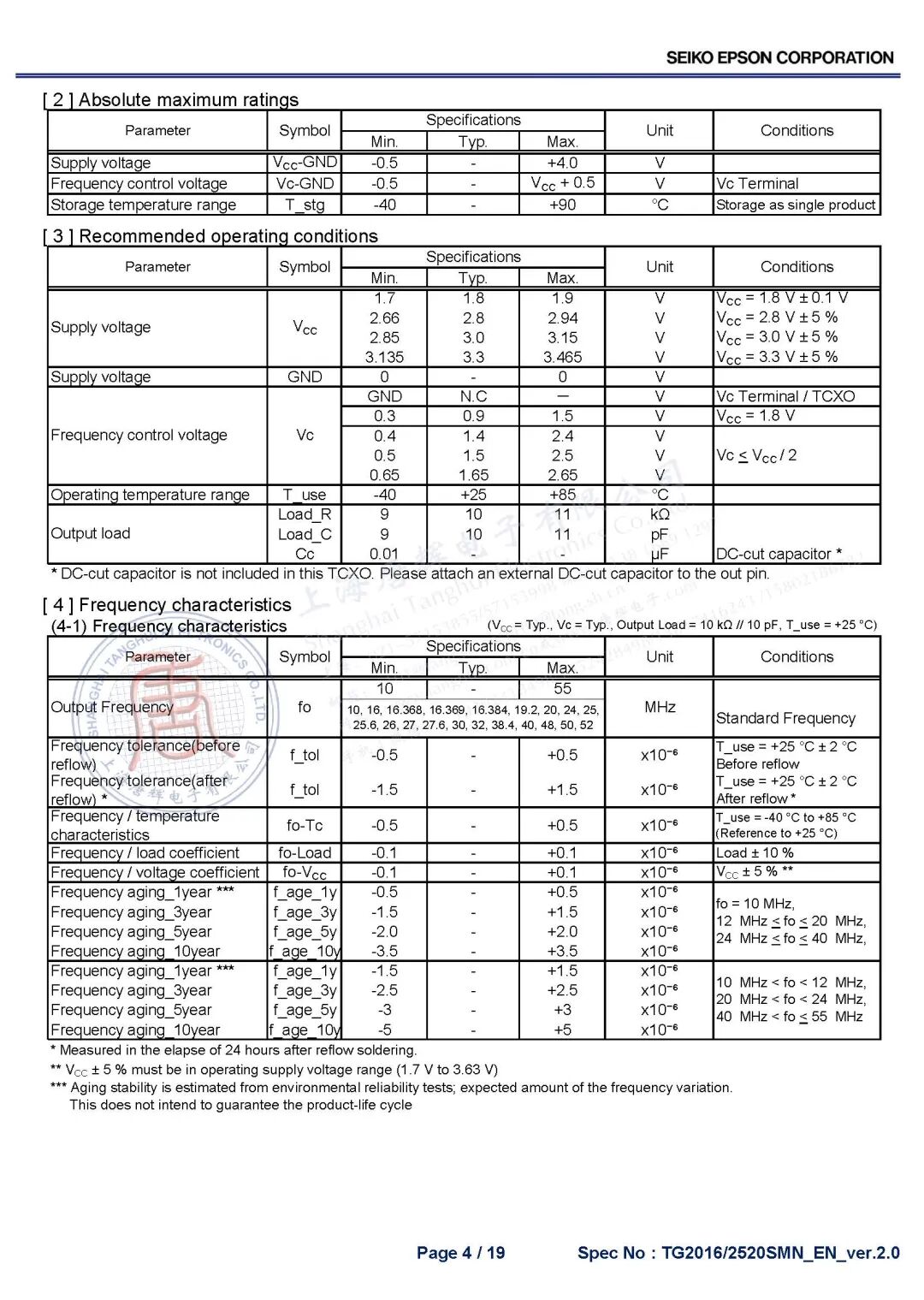

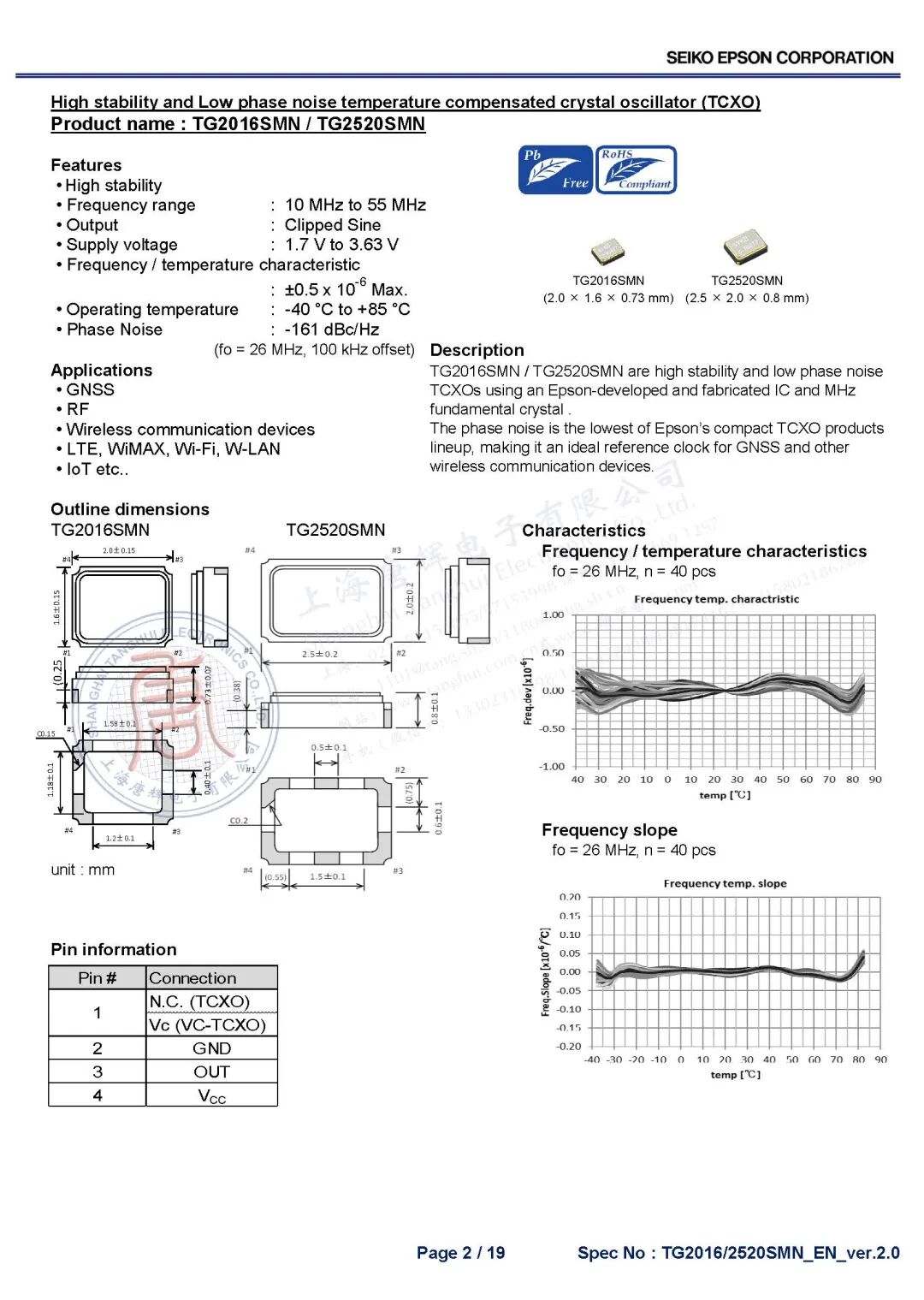

[爱普生TG2016SMN 25MHz温补晶振，规格书]：

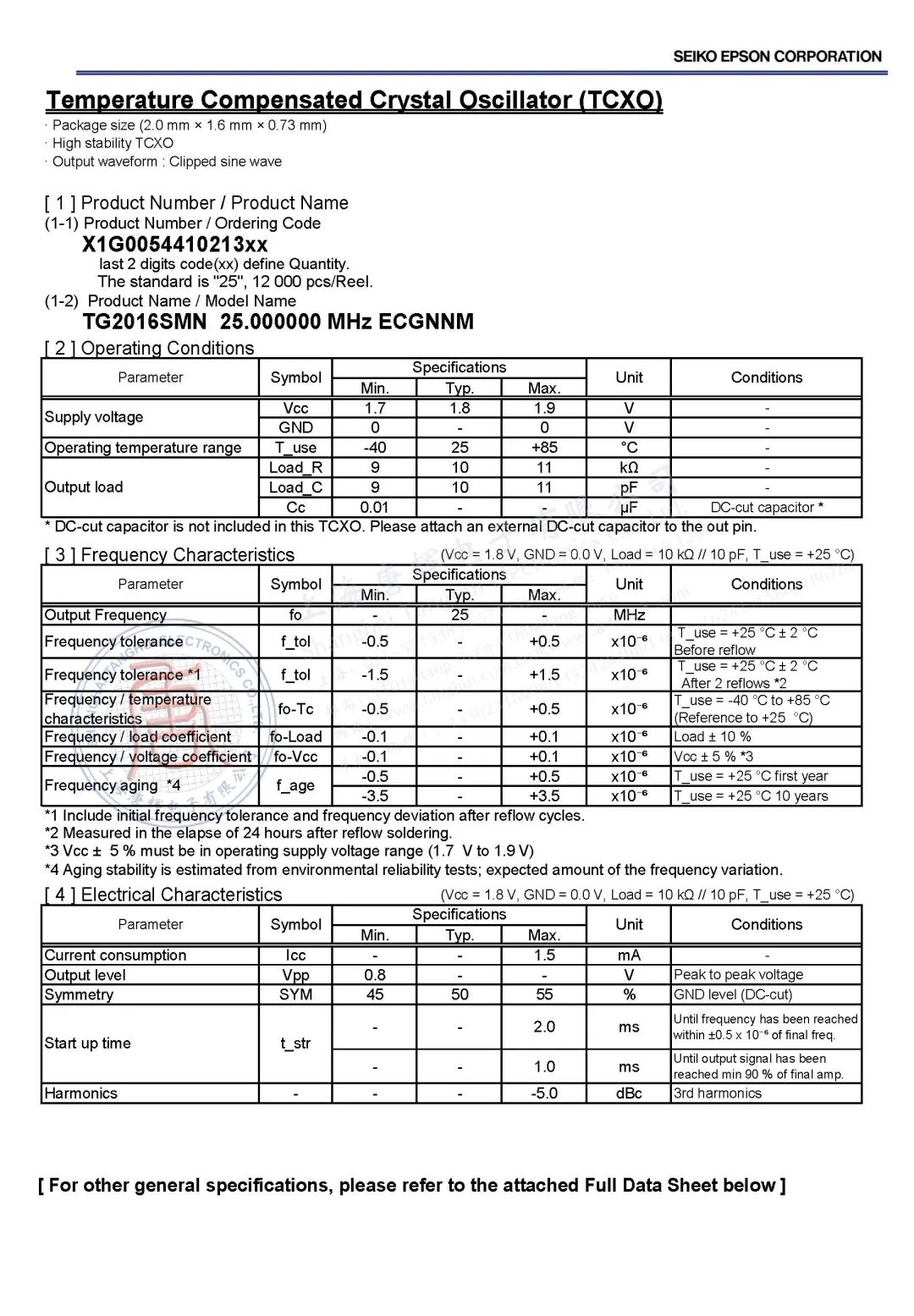

1）TG2016SMN 25M ECGNNM_

X1G005441021316规格书

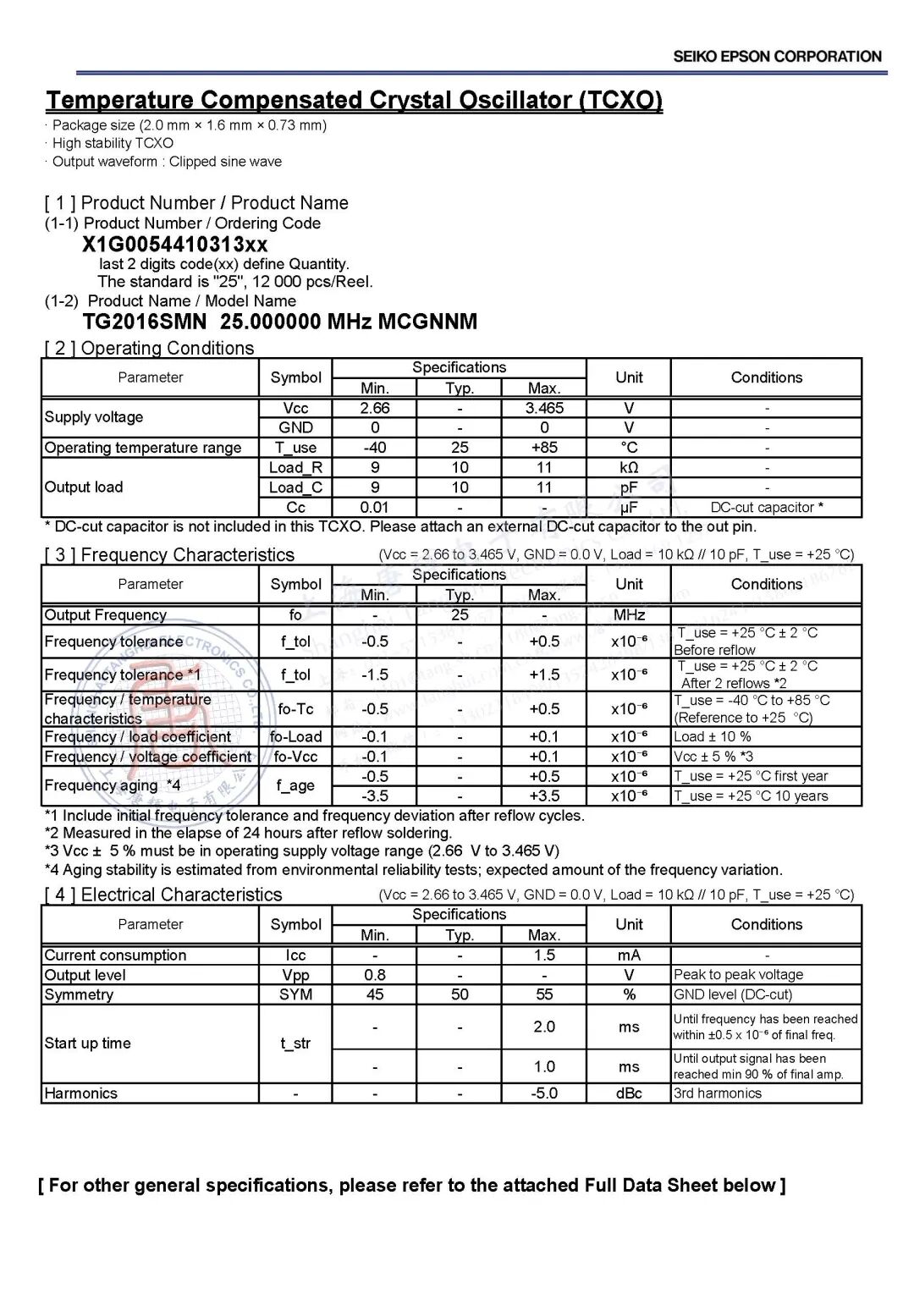

2）TG2016SMN 25M MCGNNM_

X1G005441031316规格书



二：如何读懂TCXO的参数&如何选择



[ 温度补偿功能 ]：

TCXO 内部集成了一个固定频率的AT 型水晶振动子，因为水晶的材料特性，振动子具有确定的温度-频率特性，同时也因为这个特性，使得晶振在受温度的影响的时候，频率会随温度的变化而变化。


1）晶体的温度-频率特性和负载特性

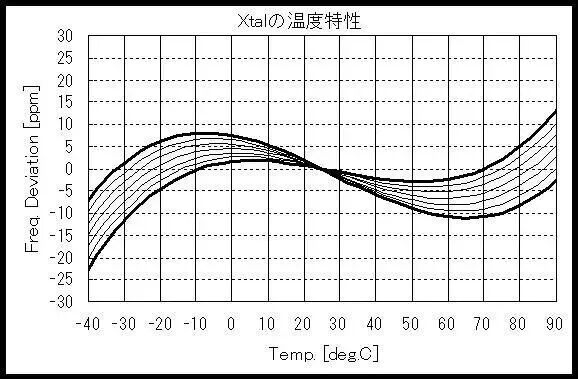

图-1：晶体温频特性图

晶体的频率输出除了受温度影响还随负载的变化而变化：减小负载电容，频率变快；增大负载电容，频率变慢。

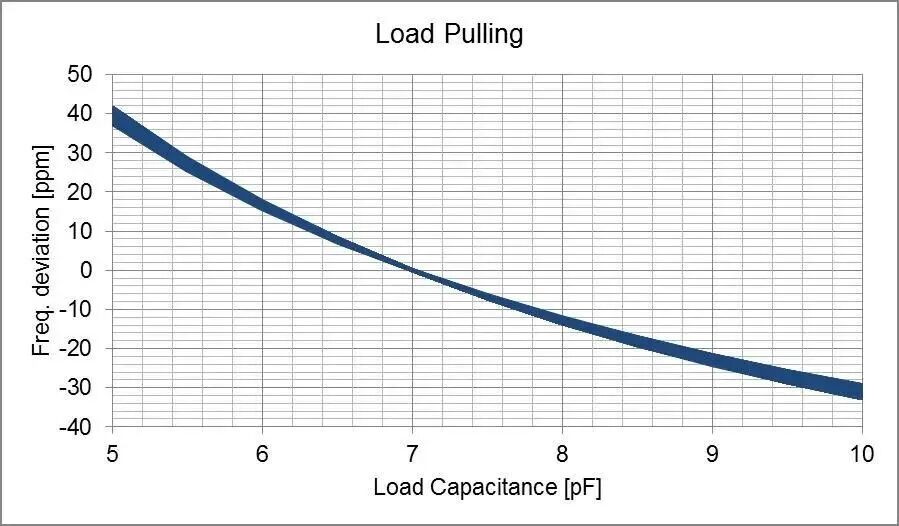

图-2：晶体负载特性图

2）晶体的温度补偿原理



晶体在实际工作的时候同时受到两种作用的影响，温度补偿的原理就是利用了这两种特性，设计出补偿回路，以温度这个参数为纽带将负载和温度带来的变化量联系在一起。两种作用同时作用并互补。基本回路如下：

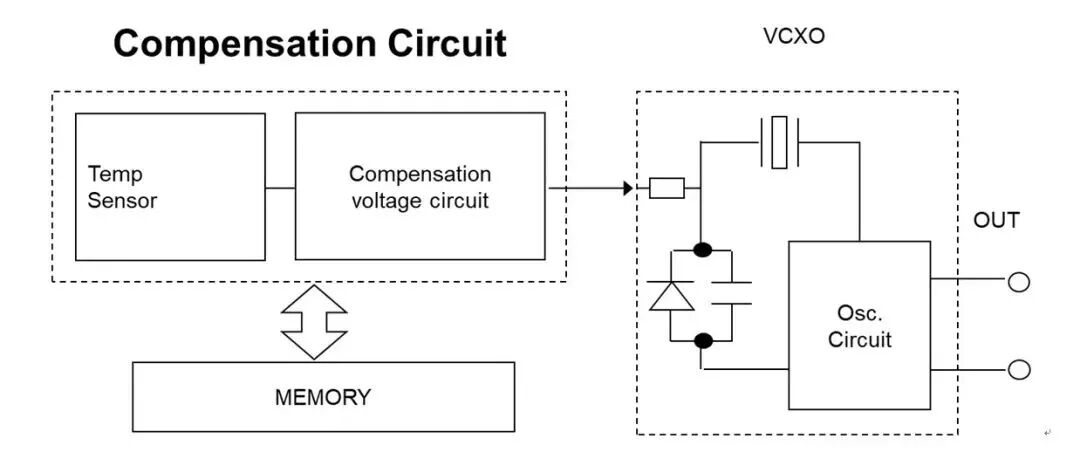

图-3：基本温度补偿回路

通过温度补偿回路的作用将温度带来的频率偏差进行补偿和修正，得到下图所示效果：

红色曲线是晶体的温度-频率曲线，虚线是以温度传感器为基准的负载电容变化带来的频率偏差曲线，两条曲线叠加合并为绿色的频率曲线，这就是晶体温度补偿后的频率特性曲线，可以实现温度范围内高精度的频率输出。

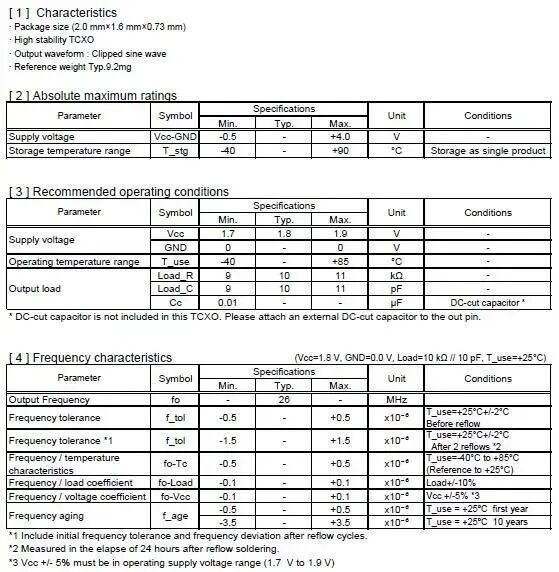

[ TCXO 基本参数 ]：

了解TCXO基本参数，对于选择合适型号有重要作用。下面分别对各项参数进行说明。



1. Frequency tolerance（F_tol）：

TCXO在常温（+25 °C +/-2 °C）条件下的频率偏差值，表明产品初始频偏及离散性。

2. Frequency / temperature coefficient（Fo-Tc）：

对应工作温度范围，温度带来的最大频率偏差，这是衡量TCXO 温度补偿功能的重要指标。这个指标也是区分精度等级的标准。

3. Frequency slope vs. Temp：

用于衡量TCXO 补偿后的温度频率特性，单位温度变化量对应的频率变化大小。部分应用如GPS 对该参数要求较高。

4. Frequency / Load coefficient (Fo-Load)：

负载频率特性，负载在额定条件下变化带来的频偏偏差。

例如，+/-0.1ppm @ 10k Ω//10pF ±10% each。

5. Frequency / Voltage coefficient (Fo-Vcc)：

供电电压变化带来的频率偏差。

例如，+/-0.1ppm @ VCC=2.8V ± 0.14V。

6. Frequency aging (f_age) ：

一般给出标准使用条件下首年的老化数据。

7. Output level (Vpp) ：

输出波形的幅度，根据接口模式的不同而不同。

目前输出支持CMOS， 正弦，削顶正弦等模式。

8. Symmetry (SYM) ：

波形占空比。

9. SSB Phase noise (L(f)) ：

相位噪声。

评价频率源(振荡器)频谱纯度的重要指标。

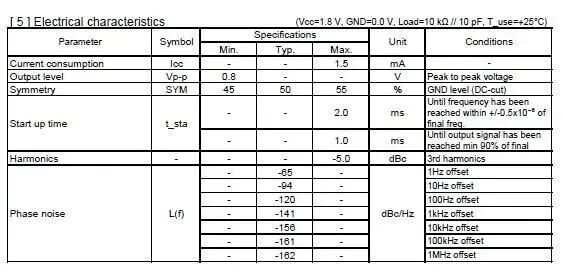

TCXO spec parameter introduce

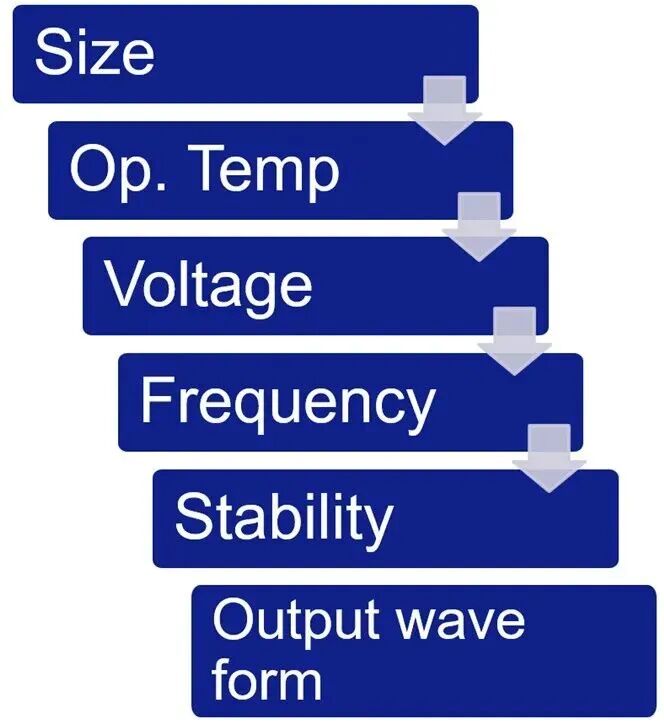

TCXO: 6 items for product selection

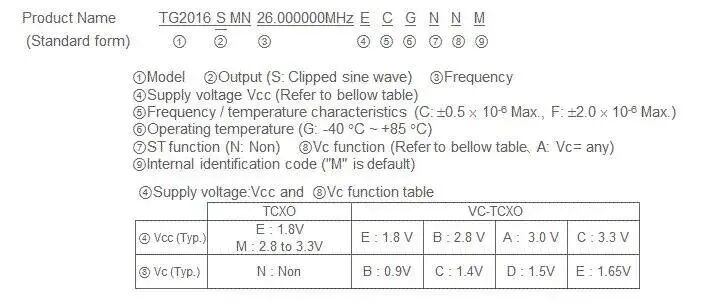

TCXO description explain
