工业自动化设备向小型化、集成化发展的趋势下，如何在有限空间内实现多轴精密运动控制，同时兼顾系统稳定性与开发效率，是众多硬件工程师关注的核心问题。ADI Trinamic 推出的 TMCM-6110 六轴步进电机控制器 / 驱动模块，凭借高度集成的设计与成熟的功能特性，为这类需求提供了实用的解决方案。

01单模块搞定六轴控制

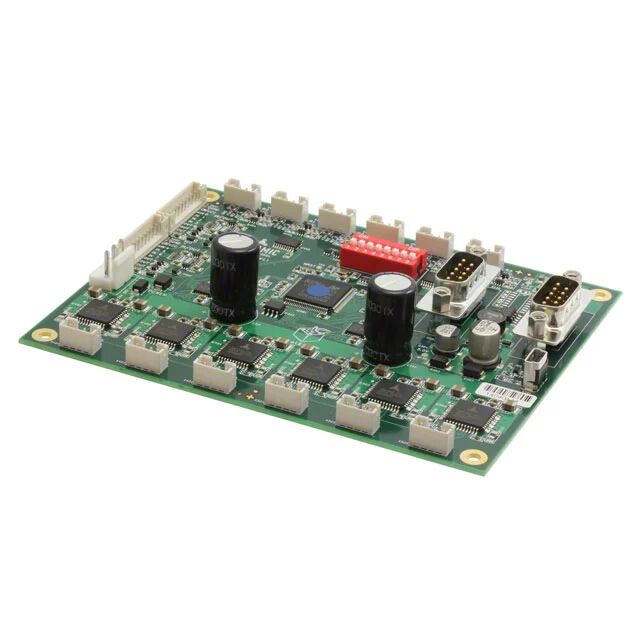

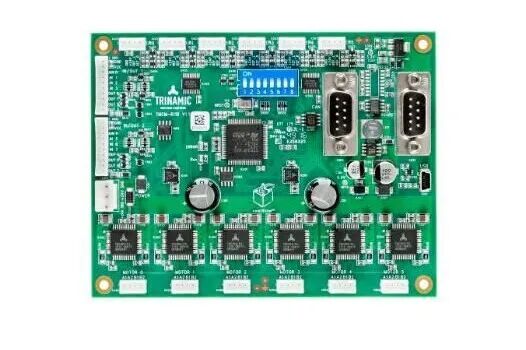

TMCM-6110 是一款紧凑型一体化步进驱动模块，单块电路板即可同时驱动 6 台双极性步进电机，无需额外搭配驱动板或扩展卡。其整体尺寸仅为 130mm×100mm×30mm，配备 4 个 M3 规格安装孔，支持螺丝固定与标准 DIN 导轨安装，能够轻松嵌入各类控制柜与设备内部，大幅节省系统空间。

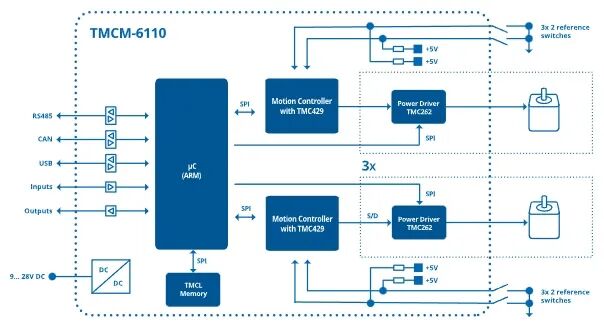

模块内部集成完整的运动控制与驱动电路，核心采用 2 颗 TMC429 三轴步进电机控制器与 6 颗 TMC260 先进步进电机驱动芯片。这种架构支持实时运动轮廓计算与梯形加减速，可在电机运行中动态修改位置、速度、加速度等参数，无需主机频繁干预，有效降低上位机运算负担。



02

核心驱动技术

在电机驱动性能方面，TMCM-6110 支持最高 256 微步细分，能够显著降低电机运行时的振动与噪音，提升运动平稳性。每轴输出电流最高可达 1.1A RMS（软件设置 248-255 时峰值电流 1.6A），且支持 32 级硬件调节，可通过 TMCL 指令精确设置运行电流和待机电流，适配不同规格的步进电机。

模块搭载了 Trinamic 两项标志性核心技术：

stallGuard2堵转检测：无需额外安装传感器即可实时监测电机负载变化，精准检测堵转状态，有效保护设备与电机免受损坏

coolStep智能电流控制：根据电机实际负载动态调整驱动电流，在轻载工况下可大幅降低功耗与发热量，延长设备使用寿命

同时，模块内置过温、欠压等多重保护机制。

特别提醒：模块无电源反接保护，反接会导致永久性损坏；严禁在通电状态下插拔电机线缆，否则可能因电压尖峰击穿驱动MOSFET。



03丰富接口



TMCM-6110 配备齐全的通信与 I/O 接口，可灵活融入不同工业控制系统：

· 通信接口：支持RS485、CAN 2.0B 与 USB 2.0 Full-Speed 三种方式。RS485 最高波特率 115200bit/s，最多支持 255 个节点；CAN 接口最高 1Mbit/s，最多支持 110 个节点。需注意：USB 连接时 CAN 接口自动禁用；USB 总线供电模式下仅能进行参数配置、程序下载和固件更新，无法驱动电机。

· I/O 接口：提供6 路通用数字输入（兼容 24V 电平）与 2 路 12 位精度模拟输入（0-10V 量程），总计 8 路输入通道；配备 8 路开漏输出，其中 2 路支持最高 1A 电流驱动能力，可直接连接继电器、电磁阀等执行器。

· 专用接口：每轴独立配备电机连接端子与左右限位/ 参考开关端子，接线清晰，便于现场安装与维护。

04典型应用与核心参数

凭借六轴集成、紧凑尺寸与稳定可靠的特性，TMCM-6110 广泛适用于实验室自动化设备、小型数控机床、3D 打印设备、包装贴标机械、电子制造设备以及医疗与生命科学仪器等场景。



参数类别	具体指标
驱动轴数	6 轴双极性步进电机
供电电压	9V-28V DC
每轴最大电流	1.1A RMS（峰值 1.6A）
微步细分	最高 256 微步
核心技术	stallGuard2堵转检测、coolStep智能电流控制
通信接口	RS485、CAN 2.0B、USB 2.0 Full-Speed
工作温度	-34℃至 60℃（无强制风冷，实际可工作至 - 40℃）
安装方式	螺丝固定、DIN 导轨安装



TMCM-6110 将复杂的多轴运动控制功能集成在小巧的模块中，在保证性能的同时简化了系统设计，缩短了产品开发周期。无论是新项目研发还是现有设备升级，都是一款值得考虑的多轴步进驱动方案。
