电子谷全链路连接方案：让扫地机告别断连，提升运行可靠性



     全球扫地机器人市场规模突破百亿美元，中国品牌在全球市场份额持续攀升，技术竞赛已从导航算法、AI避障一路延伸至全链路系统可靠性。然而，知名品牌的扫地机器人即便选用了一流的主控芯片和传感器模组，设备运行中仍出现导航漂移、传感器误触发、异常断电等故障。



      失效分析（FA）数据共同指向一个被长期低估的结论：各模组之间那套“大电流供电 + 高速数据采集 + 多模态传感融合”的复合连接体系才是重中之重。

电子谷系统连接架构设计

      基于此，电子谷将扫地机器人整机连接需求拆解为五条独立物理链路，逐一给出系统级解决方案。


DZGU

电池供电与电源管理

      这条链路负责将电池能量安全、高效注入各用电模块。

      项目测试中曾发现，机器人在高功率清扫模式下偶发瞬时断电。排故发现，电池与主板间的连接器因长期震动导致接触电阻增大，大电流下局部发热加速插针氧化，形成恶性循环。这是震动工况下微动磨损导致的典型接触失效。

      扫地机运行时伴随全频段机械震动——滚刷高频旋转、风机高速运转、驱动轮在不平整地面上的颠簸冲击。传统连接器端子接合面在此工况下产生微动磨损，接触电阻持续攀升，超过临界值后焦耳热无法有效耗散，最终导致连接失效甚至烧蚀。



 电子谷分级供电策略：

01

高负载供电

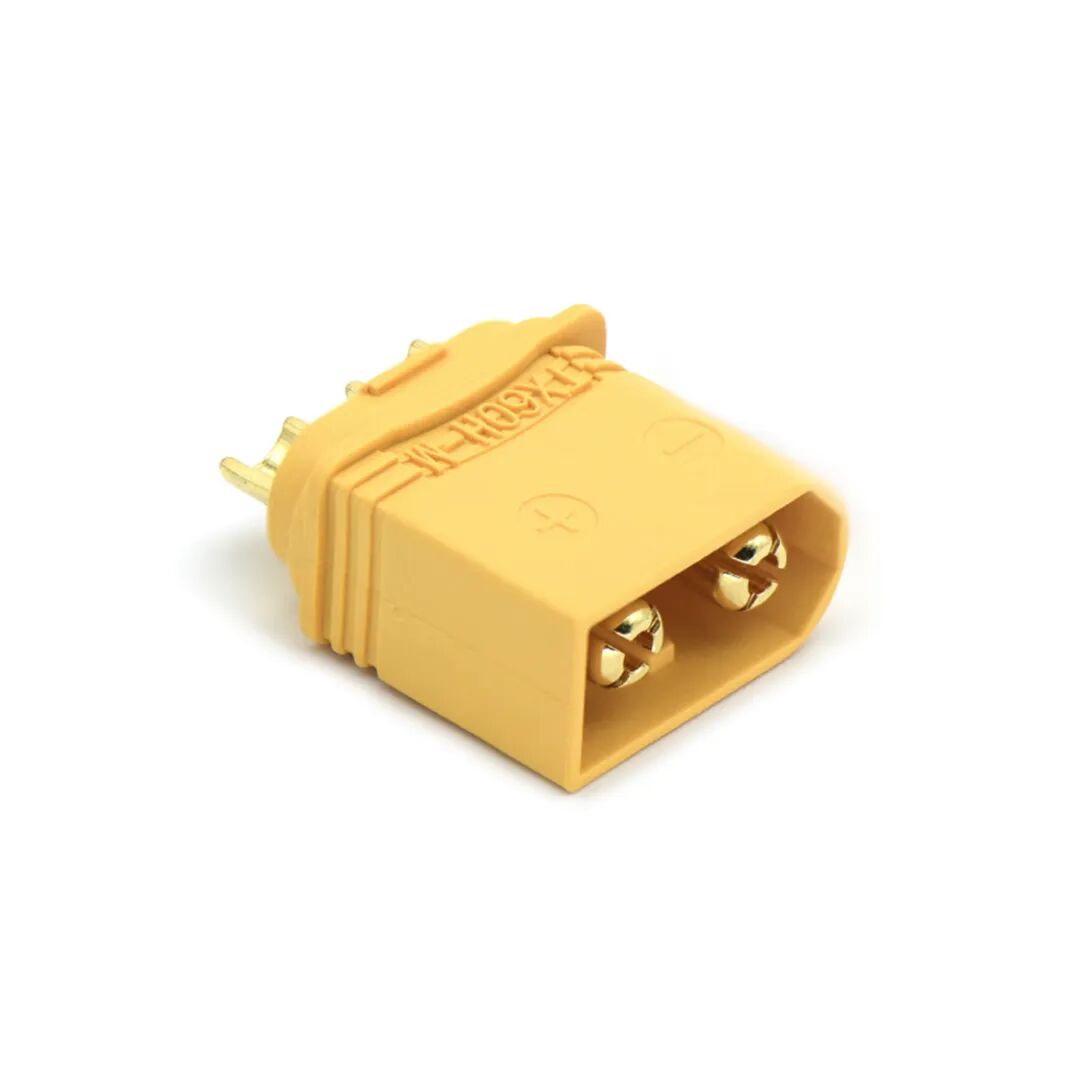

      选用 XT60/XT90 大电流连接器。XT60承载60A，XT90达90A，子弹型多点接触结构有效对抗震动断连，核心指标是扫地机全生命周期内的“零瞬断”。

02

内部电源分配

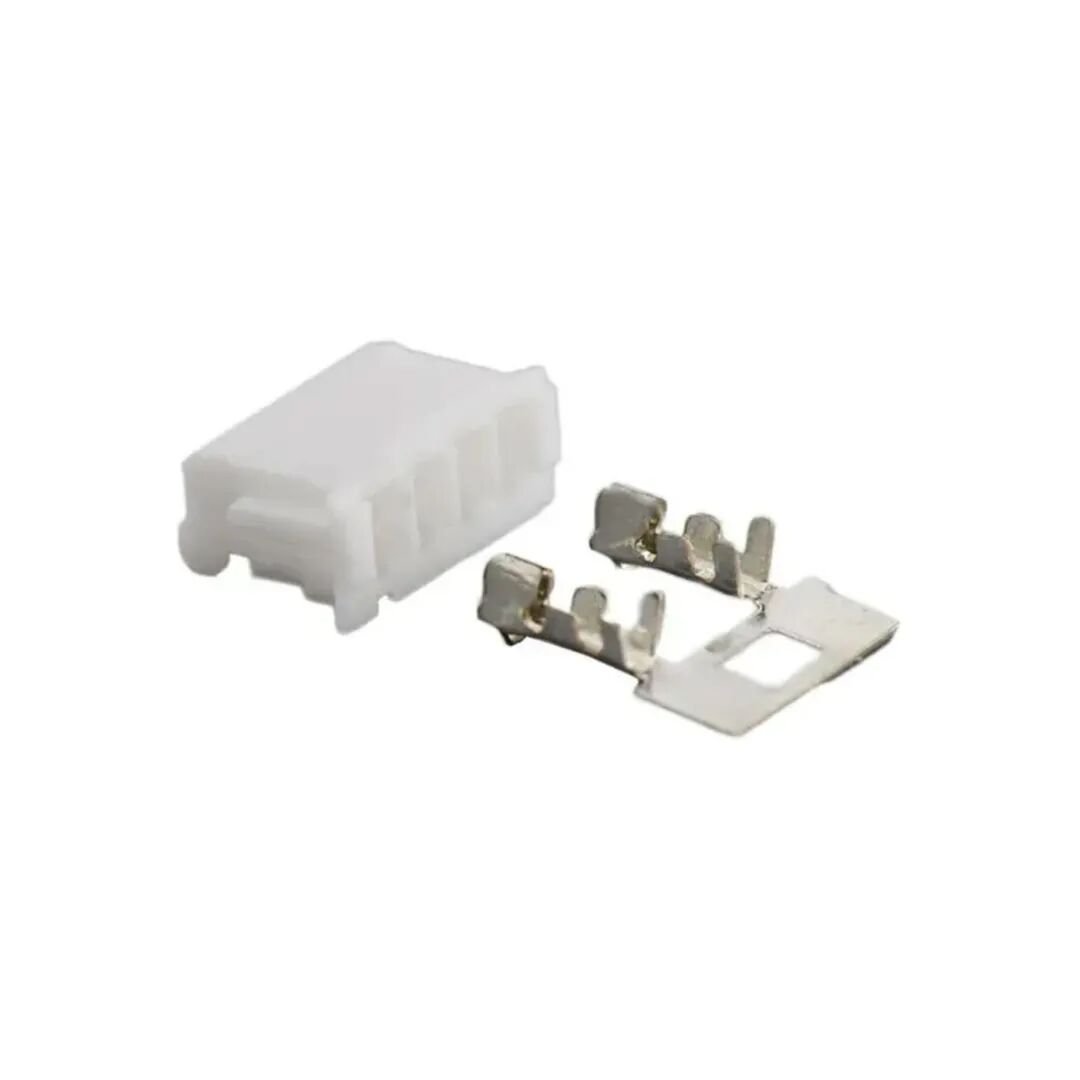

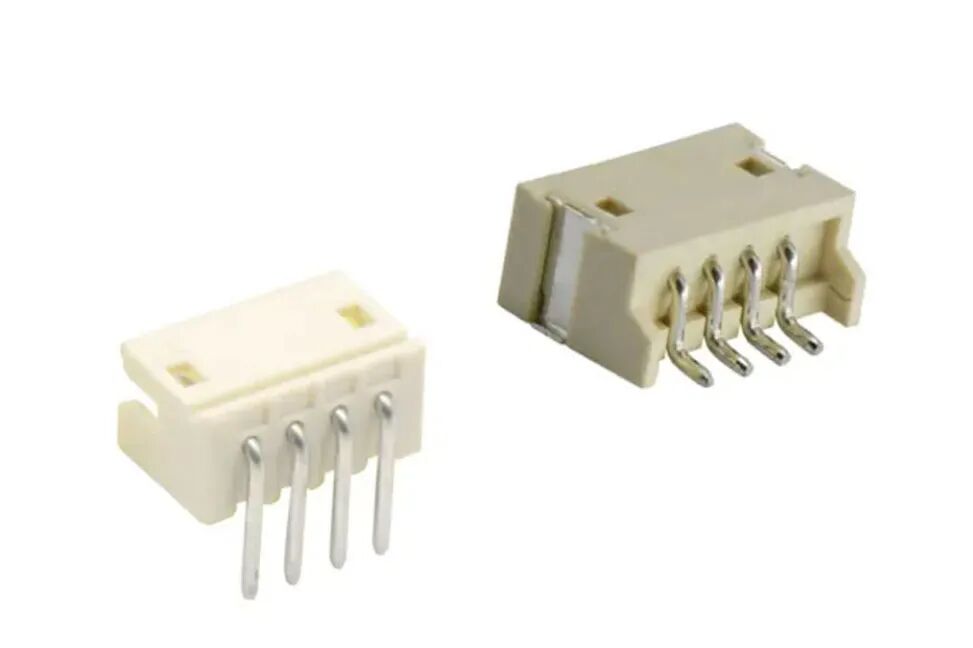

      选用 12501系列 线对板连接器。线端胶体采用摩擦式锁扣结构，扣合时发出“咔嗒”声确认实配到位，自动锁紧、抗拉拔，防止使用中意外脱落。



DZGU



电机驱动与执行机构连接

      此链路同时传输持续大电流和对噪声敏感的低压控制信号。驱动轮堵转时电流瞬间飙升，风机全速运转产生强烈电磁干扰——连接器选型不当，轻则信号抖动，重则大电流瞬断。



     电子谷分区驱动方案：

01

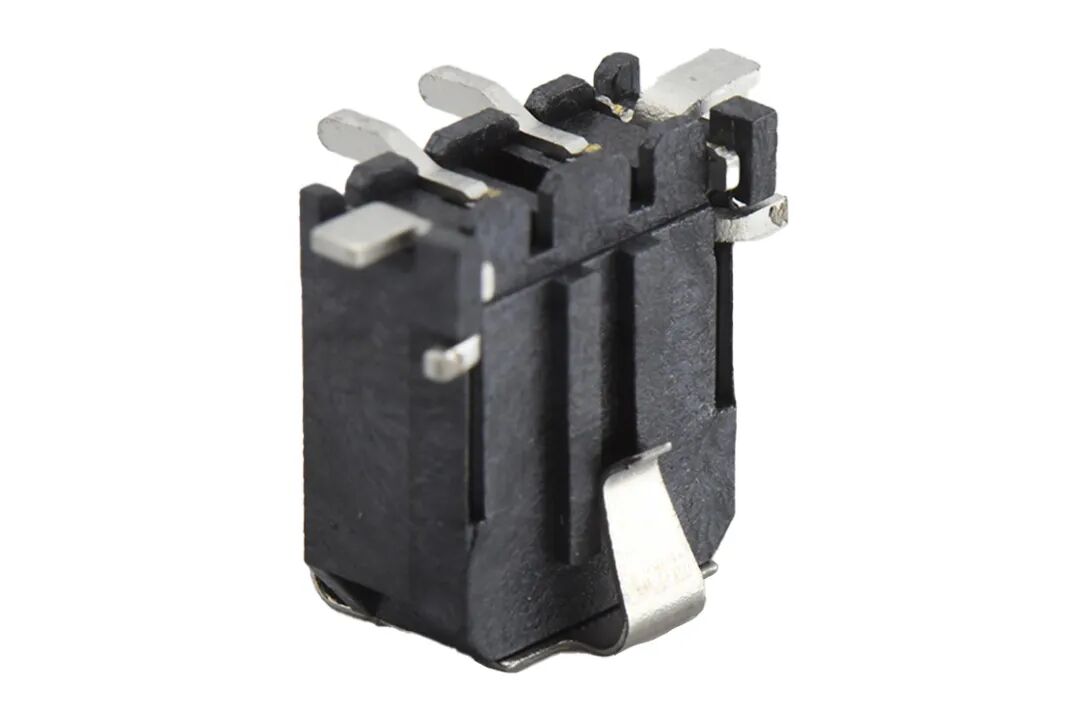

核心驱动电机

      C3030系列 线对板连接器。3.0mm间距，额定5A，耐压1000V AC，自带锁扣在持续震动中防止松脱，适用于驱动轮与主滚刷电机。

02

频繁活动部件

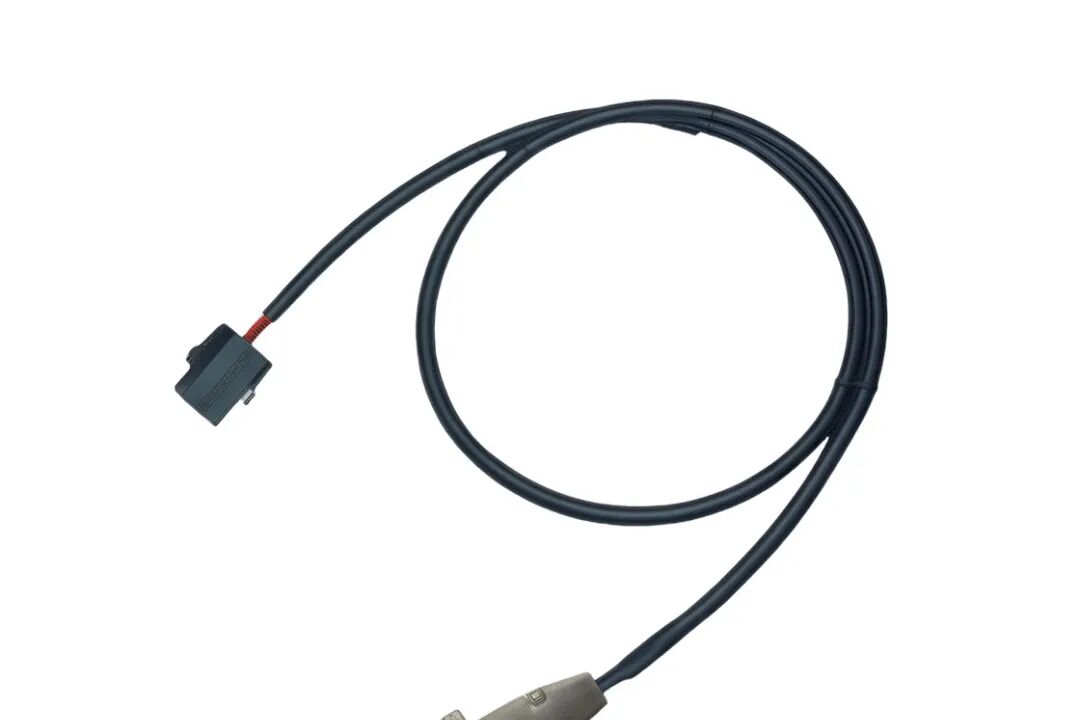

      高柔性伺服线束，额定5A，耐磨抗弯曲，用于边刷、浮动滚刷等需频繁扭转的连接部位。

03

风机供电

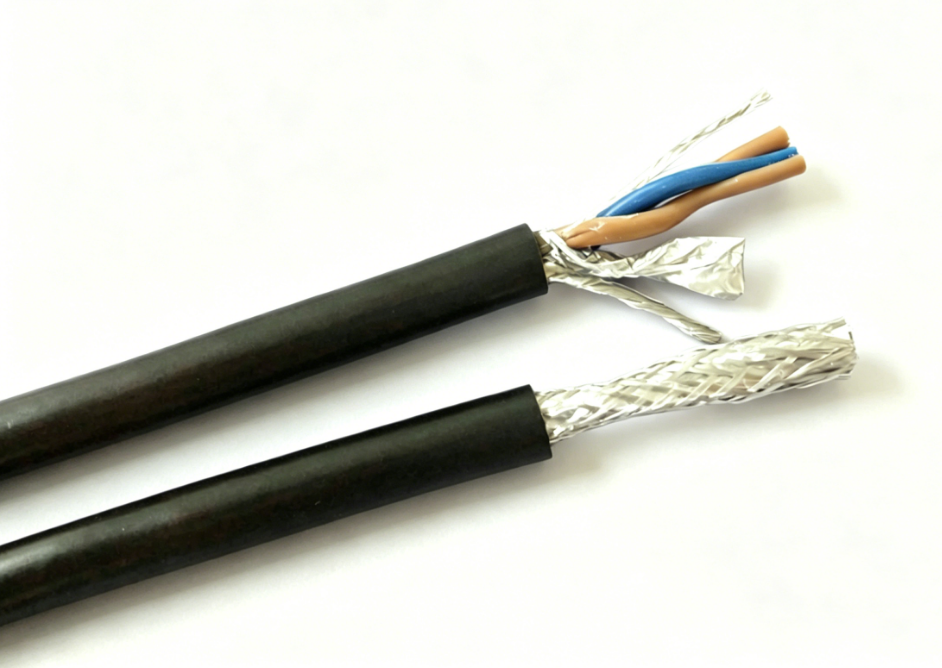

      采用带屏蔽层的电机驱动线束，避免风机电磁干扰影响Wi-Fi与传感器信号。



DZGU





传感器信号采集

      激光雷达、碰撞检测、红外感应、悬崖传感器等组成全向感知网络，任一节点连接失效都可能导致错误清扫决策。

      电子谷团队对接一企业项目，其红外感应模块信号不稳，偶发避障失败。排查发现根源在于常规消费类连接器端子为方形切口，接触面积小，震动下接触电阻逐渐上升，有效信号衰减。



     电子谷分级连接策略：

01

高可靠传感节点

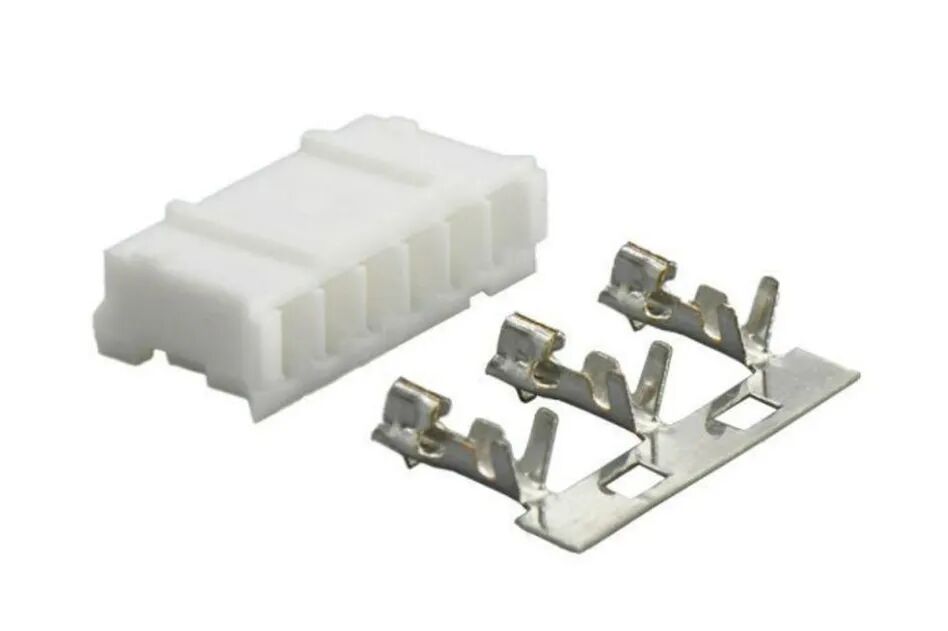

      11501系列 线端连接器。采用圆PIN针设计与线端全包覆结构，公母间实现无死角接触。相比方形端子在震动下的“点接触”退化，圆形PIN针物理支撑力更强、接触面积更稳定，可有效降低感应延迟。适用于红外感应、碰撞传感器、沿墙传感器等信号完整性要求严苛的节点。

02

高频插拔处

      12001系列，夹持式镀锡触点，耐插拔、抗氧化。

03

LDS激光雷达

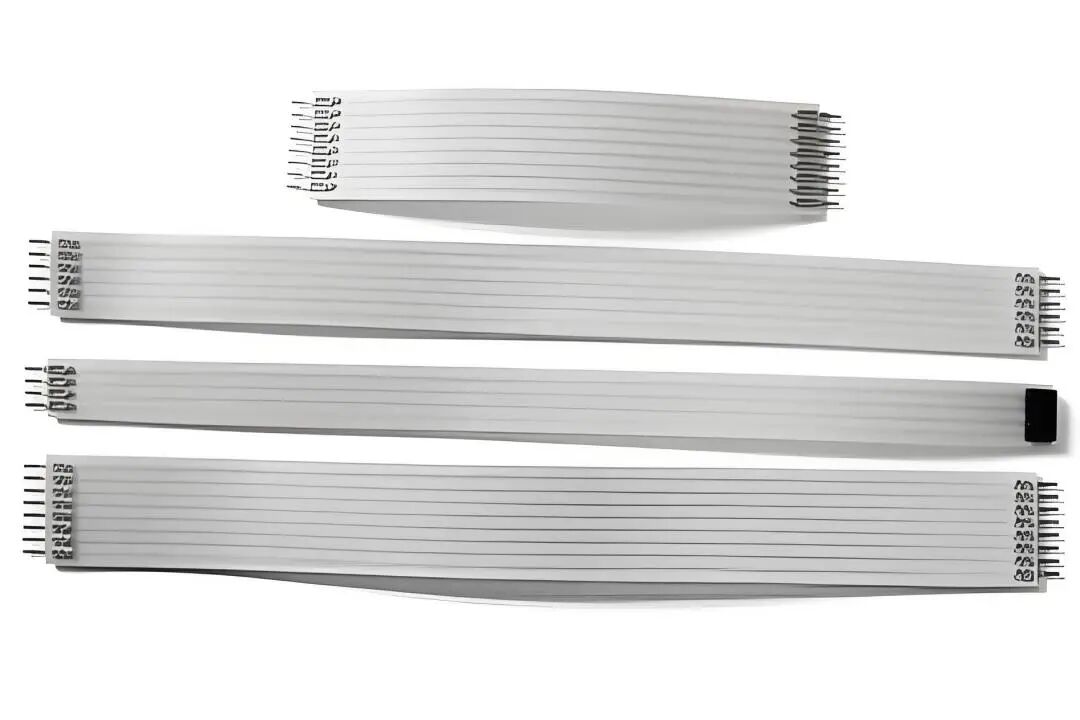

      FPC/FFC柔性排线连接器。提供0.3/0.5/0.8/1.0/1.25mm多间距，4至80Pin配置，0.5mm间距可完美匹配主流LDS模组，适应旋转结构的往复运动。



DZGU





机内通用线束互联

      这是机内最庞杂的连接体系，涉及电源、信号、数据混合传输，连接器物料数量最多、规格最杂。

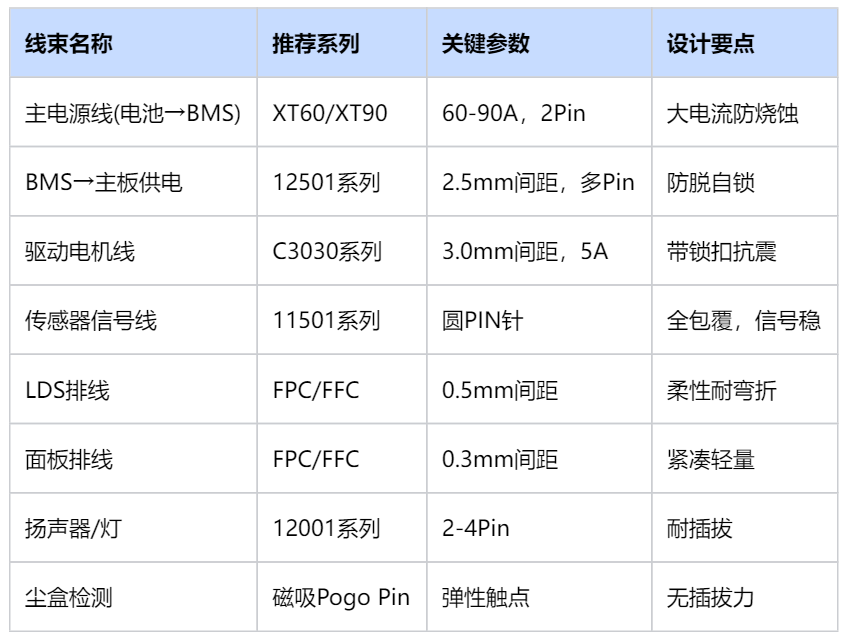

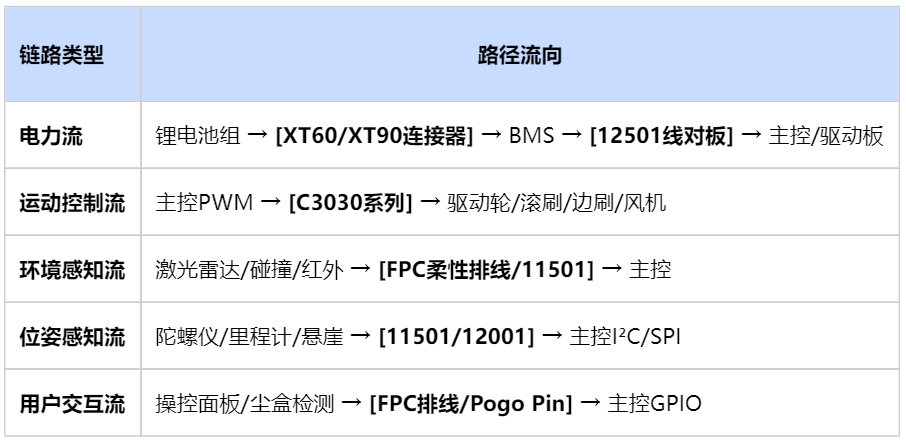

典型线束配置：









一站式线束定制： 电子谷可根据不同应用需求，提供线束长度、连接器阻值等按需定制服务，省去研发人员从零选型与匹配的繁琐过程。

磁吸与无缆连接方案

      尘盒、水箱、拖布等高频拆装部件，以及充电底座对接，要求连接既可靠又无操作负担。

      传统连接器需插拔力，而尘盒拆装频率极高；充电底座则需自动回充时精准电气对接，对容差性和可靠性要求极高。



电子谷快拆方案：

01

尘盒/水箱在位检测

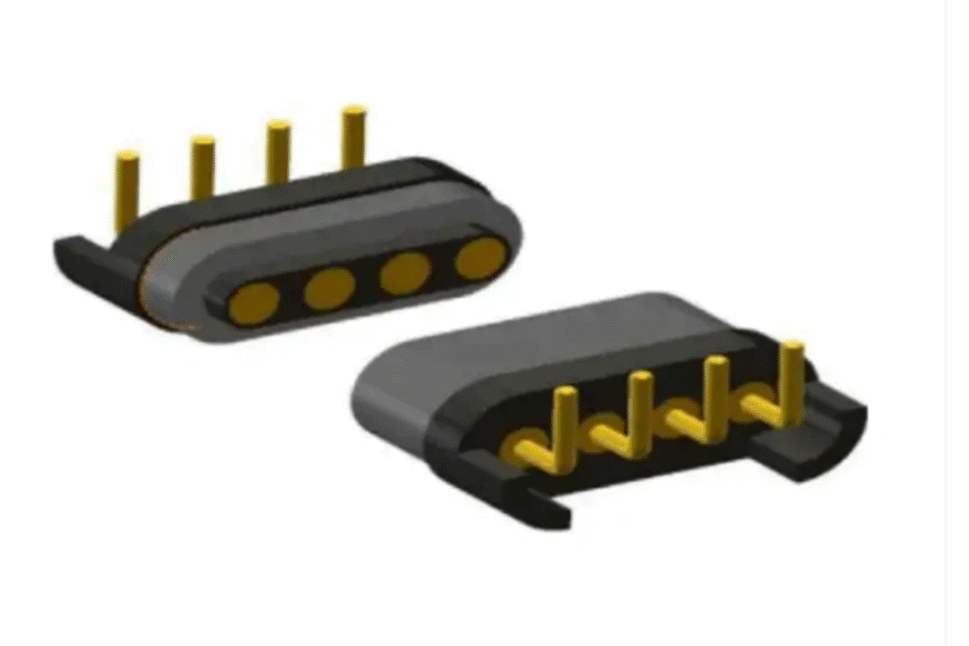

      建议选用磁吸Pogo Pin。弹性触点实现无缆化快拆，弹簧针的容差能力可弥补长期使用后的微小形变，推入卡槽即完成机械定位与电气对接。

02

充电底座

      可选磁吸充电连接器。磁性吸附支持快速充电，具备防尘防水和优异耐用性，大幅降低传统物理触点磨损风险。

03

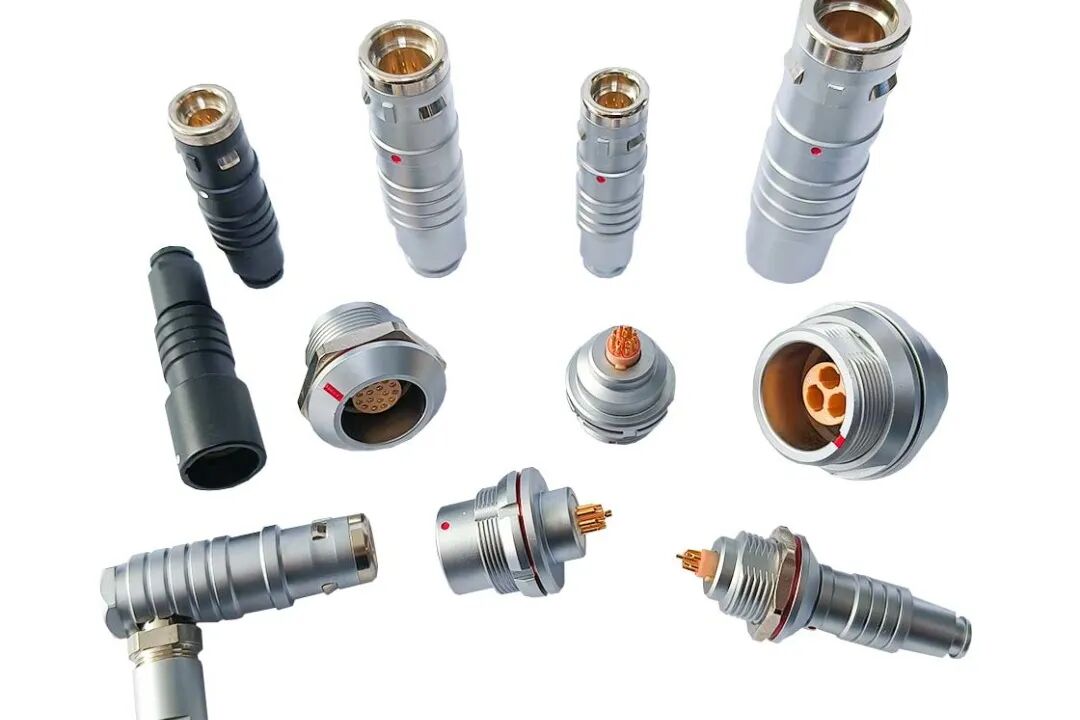

调试/固件升级口

      推拉自锁连接器，IP67/IP68防护，自锁抗震动，适合需绝对可靠的接口。



DZGU



DZGU



全链路连接方案

成就智能清洁体验

      扫地机器人从随机碰撞演进到多模态自主清洁，对内部连接体系的要求已完成从“能用”到“可靠”的三级跃迁。从XT60流过的大电流，到FPC排线穿行的点云数据——这些看不见的“隐形骨架”，共同定义了扫地机器人所有看得见的性能。



      电子谷旗下大电流连接器、12501自锁式线对板、11501圆PIN针传感器连接器、FPC/FFC柔性排线等系列产品，持续为智能清洁设备提供覆盖“供电-驱动-感知-交互-快拆”全链路的连接解决方案。如需选型支持或规格书参考，欢迎随时联系电子谷团队。
