新品速递 | 东科100W迷你单C高效快充方案



  本文将介绍东科全新推出的100W迷你单C快充头，它是基于东科AHB氮化镓明星芯片DK8515打造，集成双700V氮化镓功率管，采用不对称半桥架构，实现原边ZVS、副边ZCS，最高效率97.13%，低损耗、低发热，应用更省电、更安心。

  整款Demo机身仅40×24×30mm，仅仅比一枚一元硬币稍大，极致迷你，比传统100W充电头缩小近一半。

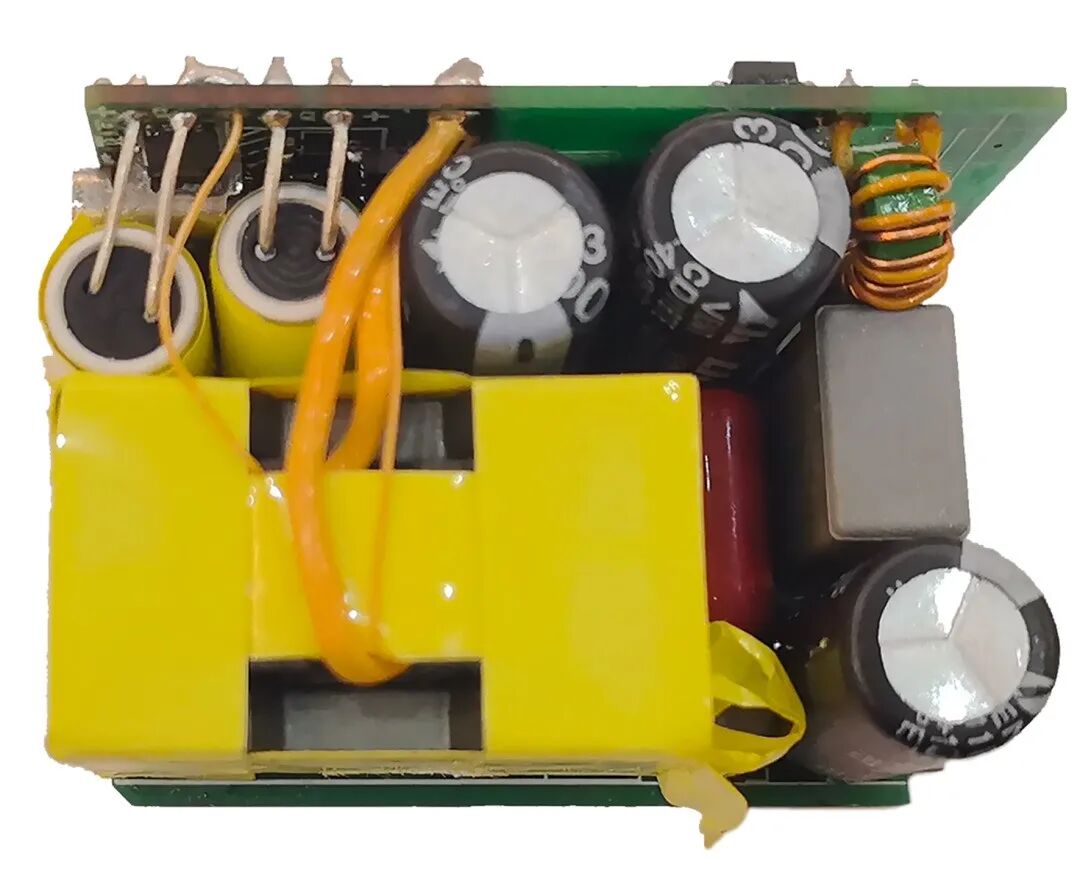

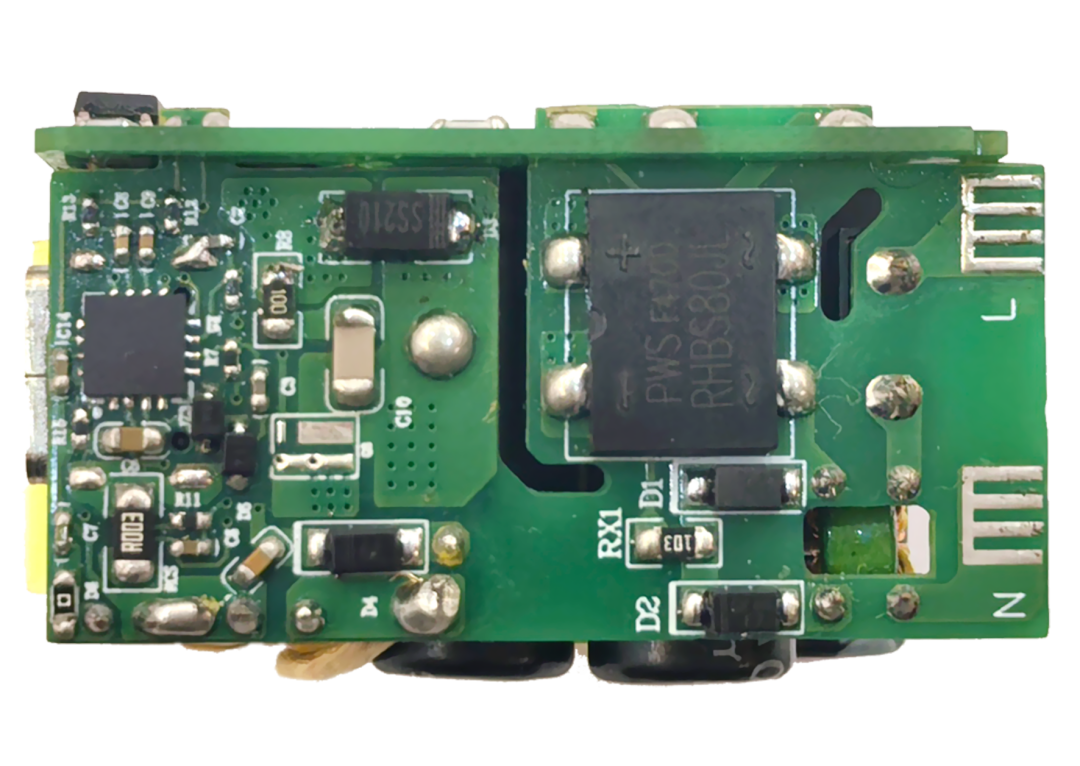

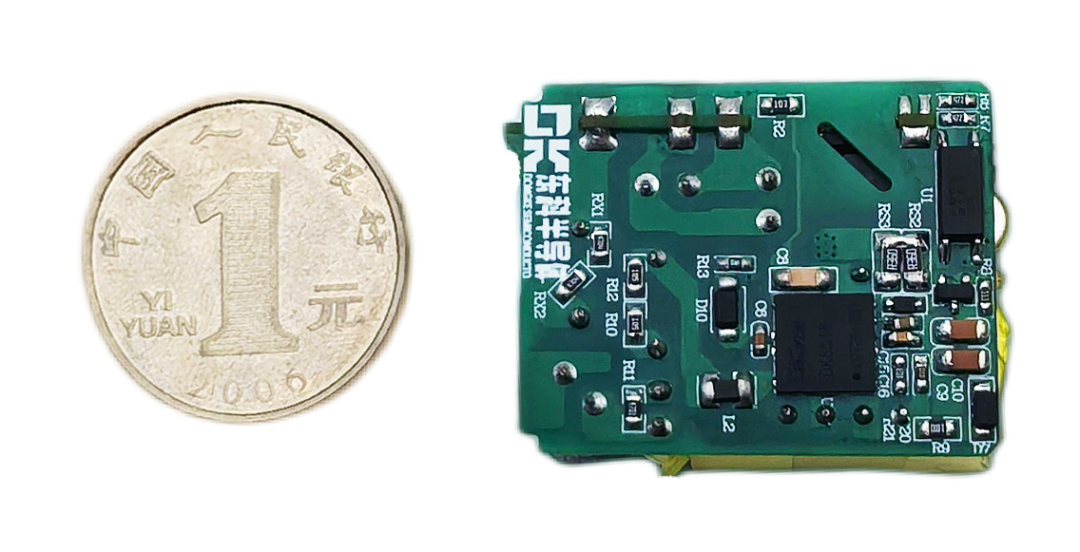

实物样机 （左右滑动查看更多）





方案特点

Part.1

 极致迷你，随身无负担

整款Demo机身仅40×24×30mm，仅仅比一枚硬币稍大，通勤、出差、旅游、办公、居家使用更方便。

百瓦满速，全能快充

标准20V/5A满血输出，100W满功率稳定输出，笔记本电脑、平板、手机、Switch、蓝牙耳机等全设备兼容，PD 快充协议全覆盖，碎片时间快速回血，效率与速度双在线。

巅峰效率，行业领先

全电压段（175–264Vac）平均效率超96%，峰值效率高达97.13%！软开关技术大幅降低开关损耗与电磁干扰，EMC 传导、辐射均符合 EN55015/EN55022B 标准，低温快充更持久，长期使用更稳定。

 硬核防护，充电更放心

内置过压、过流、短路、过温、过载等全场景保护，输出过压保护、输出过流保护、初级过流保护、过温保护一应俱全。静电防护 + 高压安全设计，严格通过 EFT±4KV、Surge±1KV 测试，实验室级品质，日常使用更安心。

 数据支撑，品质更彰显

1.最高支持 800KHz 开关频率，Demo满载频率稳定在 91–114KHz，动态响应快

2.待机功耗低至73mW，节能环保更省电

3.内置全程抖频电路，有效改善 EMI，不干扰其他设备

4.无卤素、符合 RoHS，绿色安全更环保

5.外围精简，可靠性高，长期使用不掉功率





 内置芯片介绍

Part.2

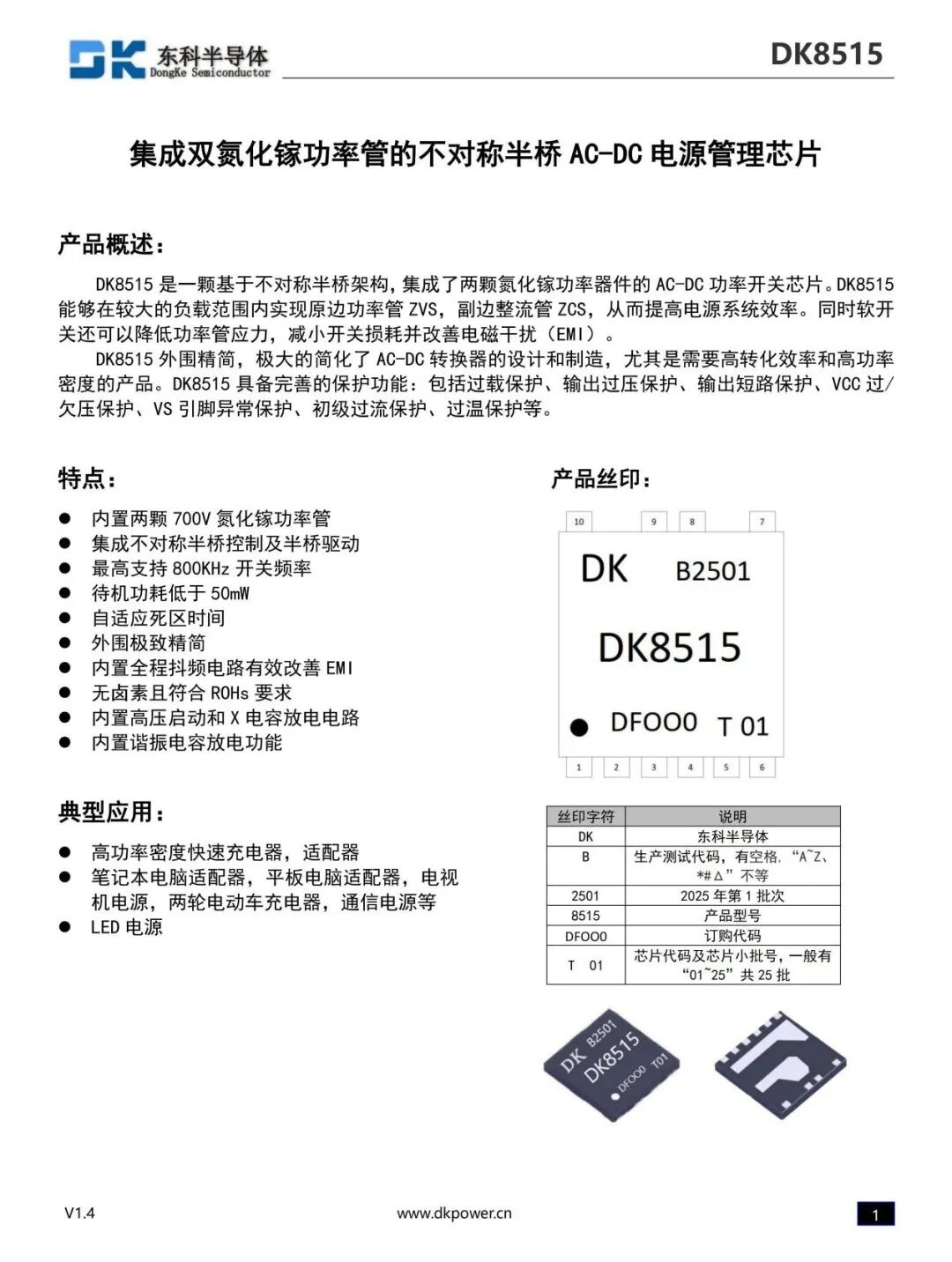

  DK8515



 实物样机部分测试数据

Part.3

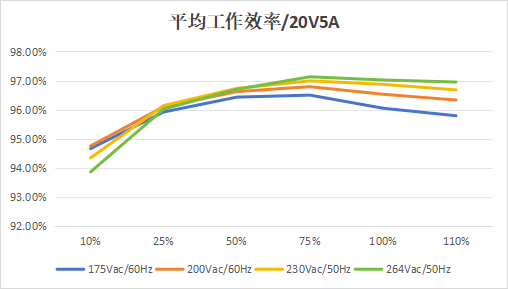

平均效率：



器件应力测试：

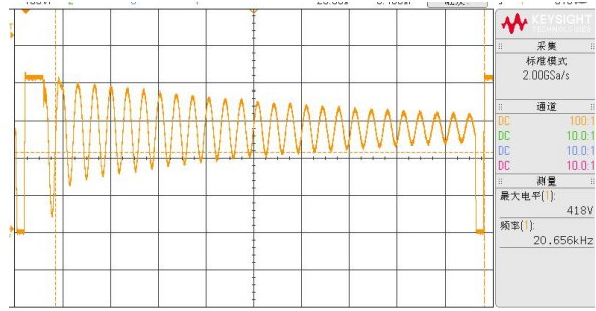

测试条件:输入264Vac 50Hz，输出20V0A，空载 开关管VDS电压---418V

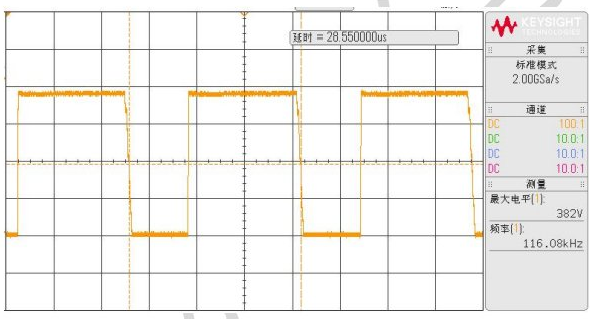

测试条件：输入264Vac50Hz，输出20V5A，空载开关管VDS电压---382V

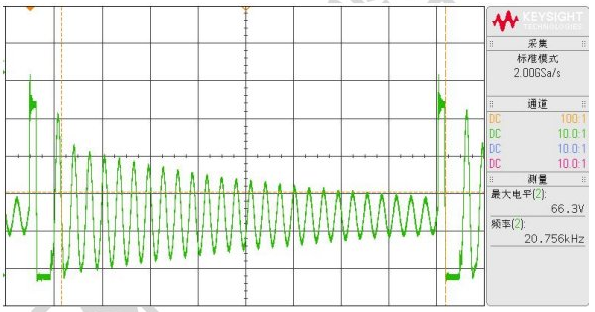

测试条件：输入264Vac50Hz，输出20V0A，空载电压---66.3V

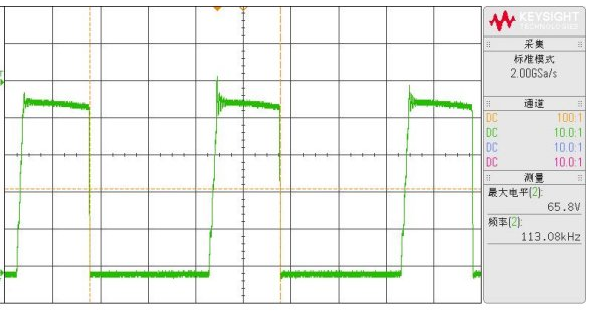

测试条件：输入264Vac50Hz，输出20V5A，空载电压---65.8V

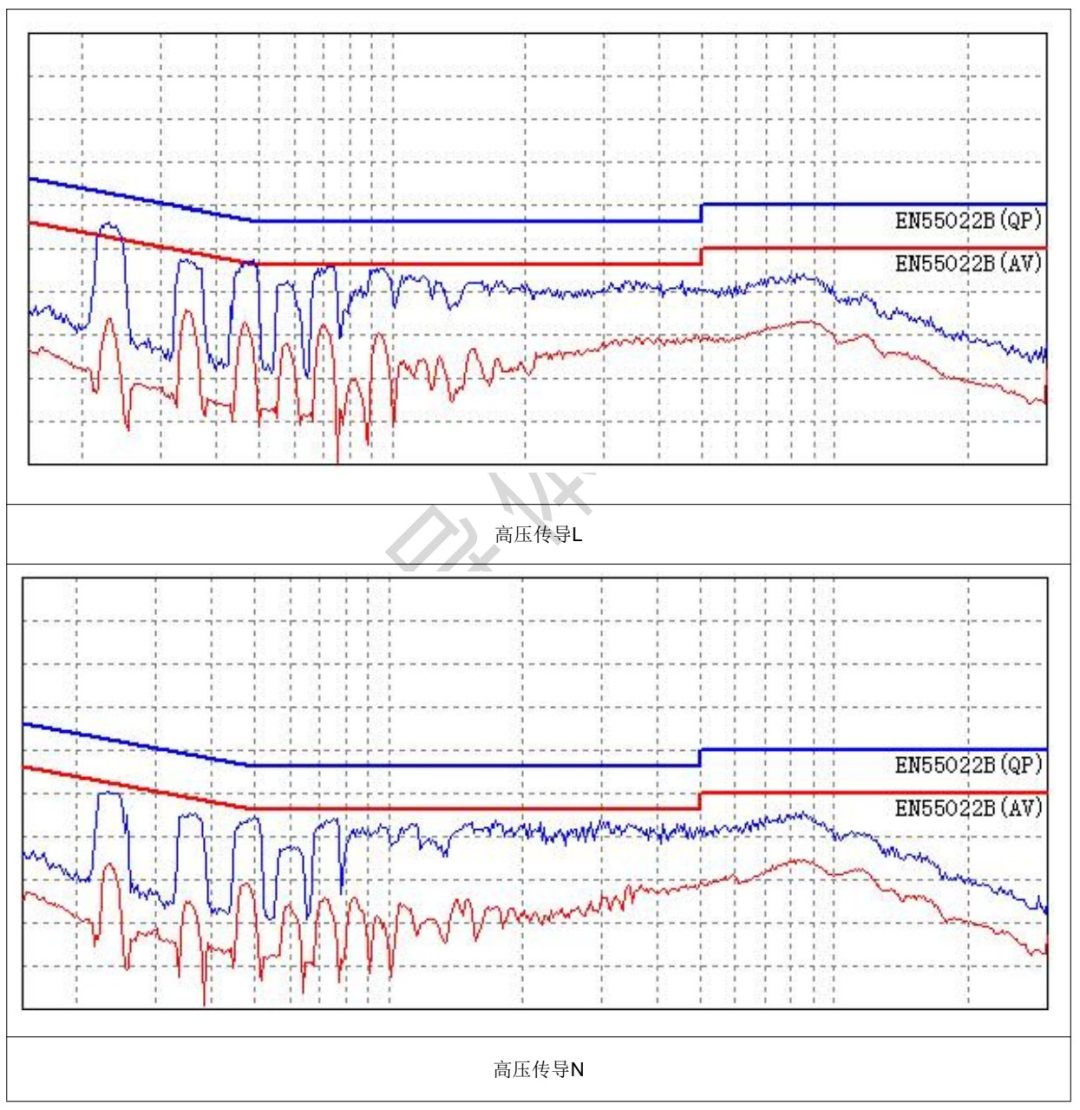

EMC传导测试：

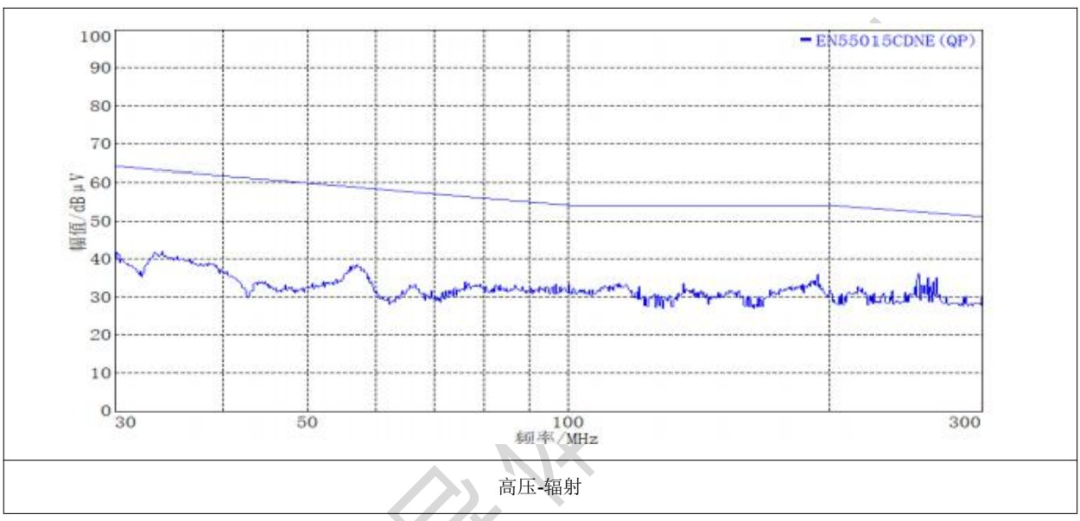

EMC辐射测试：
