PCB 设计变体可通过选择性装配元器件、修改参数，在同一份原理图基础上生成多种产品配置方案。

常见变体类型：装配变体（元器件装配 / 省略）、封装变体（替换元器件封装）、参数变体（更改元器件参数值）。

借助 OrCAD X 元器件管理器，可快速创建与管理设计变体，支持自定义分组、设置元器件不贴装、关联替代库元器件等操作。

下文将以分压电路电阻参数不同的充电电路为例，详细讲解 PCB 设计变体的实操流程。

PCB 设计变体指单块电路板布局，依靠选择性贴装、替换封装或设计切换功能适配多种配置，有效节省研发时间、成本与 PCB 板内布局空间。简单来说，PCB 设计变体就是一套版图内置多种可选设计方案：

装配变体：选择装配或删减指定元器件（如基础款产品取消无线局域网模块）

封装变体：更换元器件适配封装（如 0603、0402 封装电阻），适配物料供应链与板内空间限制

丝印 / 层别变体：切换丝印标识、铜皮铺设区域，满足不同地区认证与市场投放需求



PCB 设计变体应用示例

变体类型	方案A	方案B	典型应用场景
内存配置	搭载 1GB 动态内存	搭载 2GB 动态内存	区分入门级与高端产品
通讯配置	无线局域网 + 蓝牙模块	仅蓝牙模块（无线局域网焊盘空置）	精简省钱基础款 vs 全功能标准版
电源配置	高效率降压转换器	线性稳压器	电池供电设备 vs 低噪声精密电路
传感器配置	装配温湿度传感器	装配加速度计与磁力计	不同传感器组合对比测试
合规配置	加装电磁干扰滤波器（北美 FCC 认证市场）	省略电磁干扰滤波器（仅欧盟 CE 认证市场）	满足不同地区产品准入认证



设计变体适用场景

产品档位划分：基础版、专业版产品区分，更换内存、传感器、功率放大器等器件

区域合规适配：适配 FCC、CE 等不同地区认证标准，灵活选配滤波、屏蔽器件

快速原型验证：对传感器布局、电源稳压方案开展 A/B 对比测试

供应链灵活调配：主流元器件缺货时，快速替换同功能不同封装 / 型号物料



实操教程：在 OrCAD X Capture 中设置设计变体

本教程教大家在云端库与本地工作库中，用 OrCAD X Capture 快速搭建多款设计变体，无需重新绘制原理图，即可灵活切换充电电路等功能模块、更改元器件参数规格。

实操流程包含：启动元器件管理器、搭建层级分组、设置元器件不贴装、关联替代库器件，最终生成并预览多版本物料清单变体。本次实操案例以充电电路选配与分压电路电阻参数差异为核心搭建变体方案。



01



启动元器件管理器

原理图绘制完成后，在项目层级目录中右键点击.DSN 工程文件，启动元器件管理器（Part Manager）。界面会默认加载云端 / 本地工作库内所有元器件清单。



02

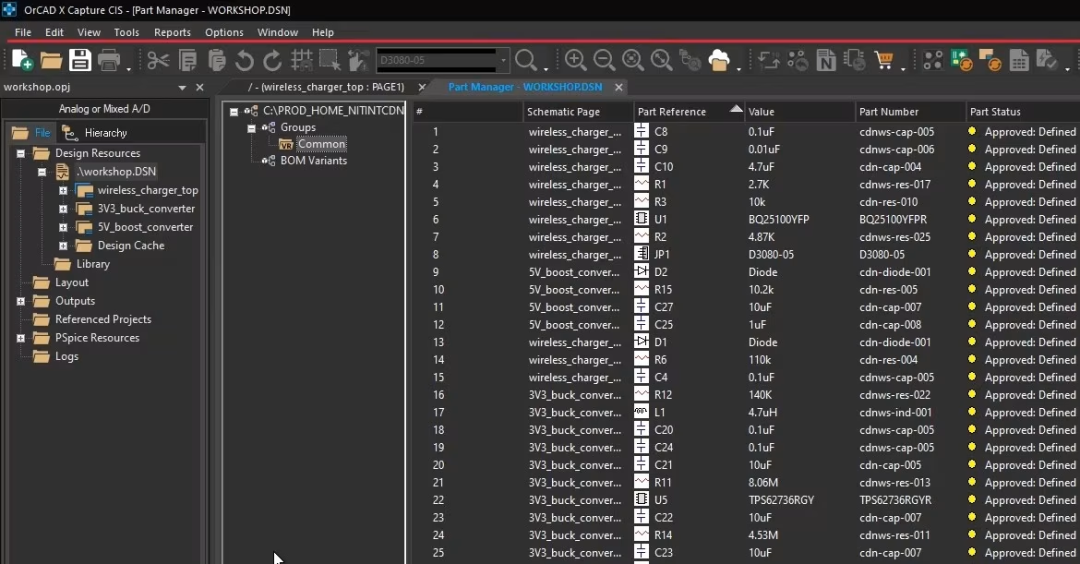

查看默认“Common”分组

在分组面板（Groups）中展开通用组，可查看所有设计默认标配元器件，这是所有设计变体共用的基础器件库。

03

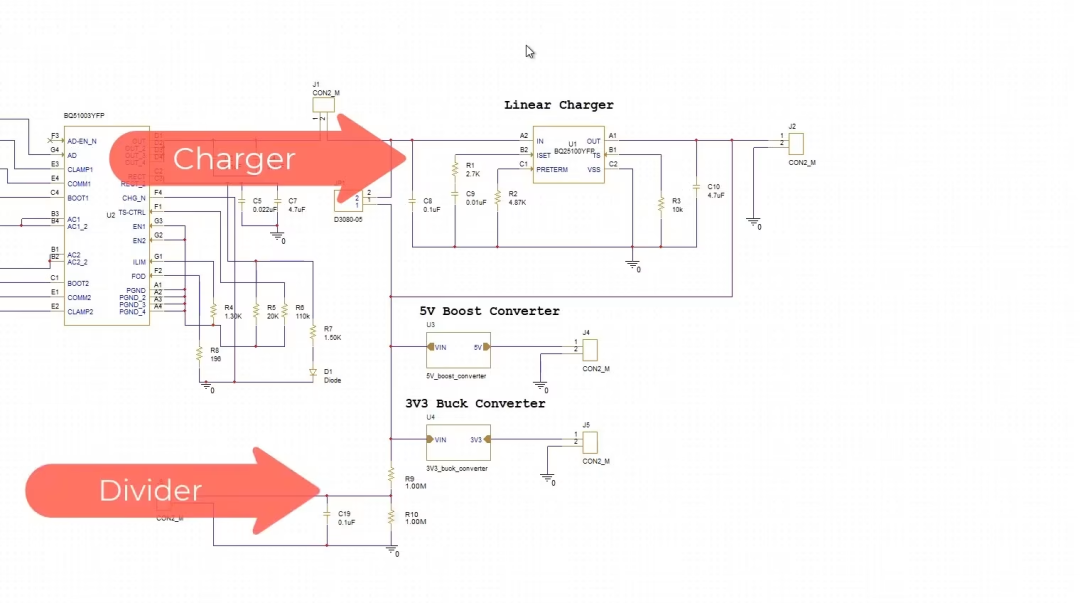

创建充电电路与分压电路子分组

新建主分组：右键分组列表（click Groups）→新建分组（

New Group），命名为充电电路区（Charger Section）.



新建子分组：在充电电路区下右键新建两个子分组，分别命名：板载充电电路（Onboard Charge）、外置充电电路（Offboard Charger）

分压参数分组（可选）：同理新建分压电路分组，下设低参数规格、高参数规格子分组

04



将元器件分配至对应子分组

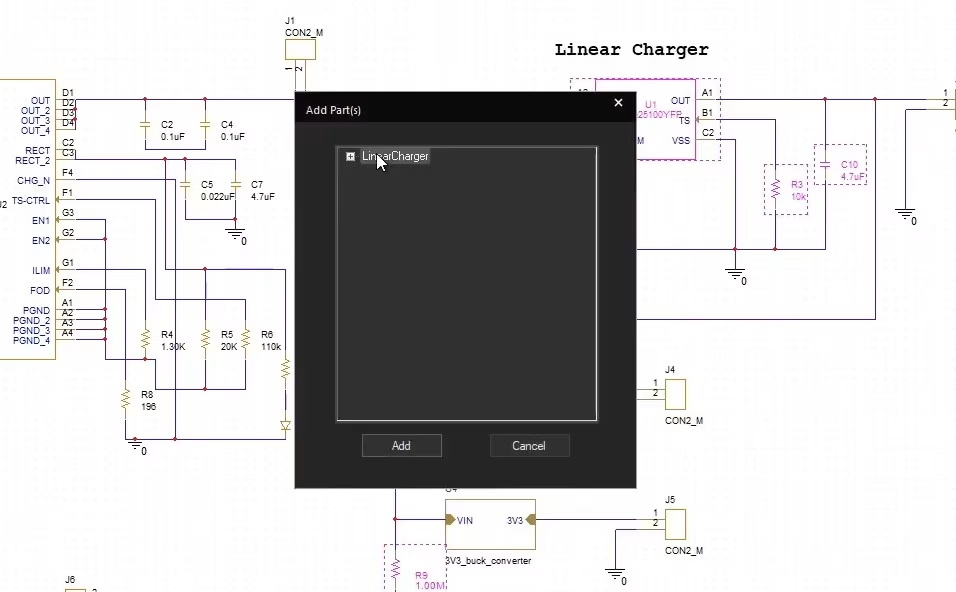

在通用分组中选中充电芯片、分压电路电阻等器件，右键选择添加至分组（Add Parts to Groups），归类至板载充电电路、高参数规格等对应子分组内。

选中元器件→右键→添加至指定分组



05



设置变体专属不贴装元器件

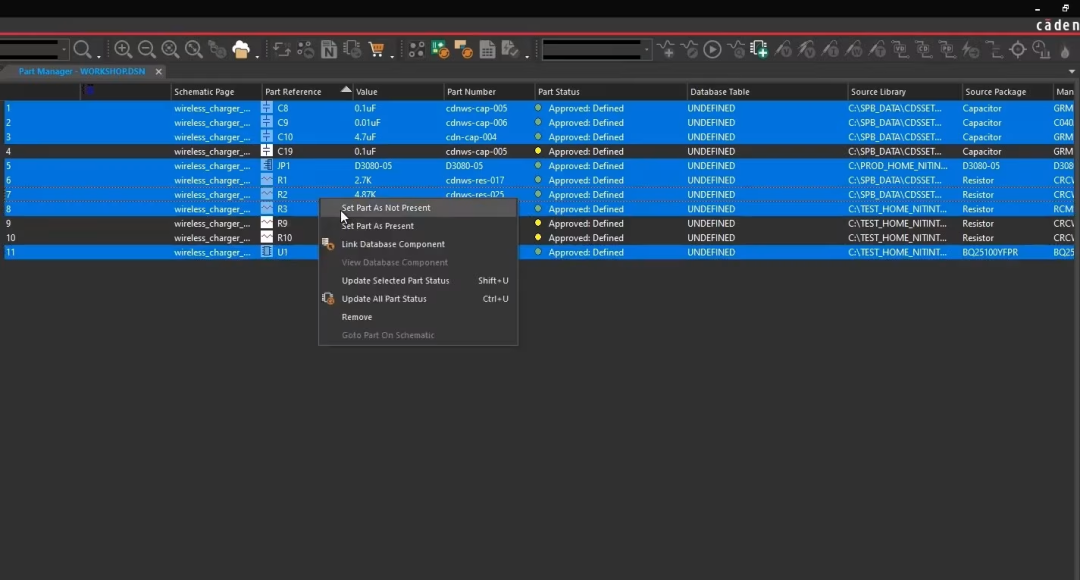

如需在某一版本中省略部分器件（如板载充电版本剔除外置充电元器件）：选中外置充电电路内器件（ Offboard Charger），右键选择设为不贴装，设置完成后器件图标会显示""标识。

06



关联库内替代元器件

如需更换分压电路电阻的封装或参数规格：选中低参数规格（Low-Rating）分组内电阻器件，右键点击关联库元器件（Link Database Part），选择库内替代型号，显示绿色“”即关联成功。

07



定义多版本物料清单变体

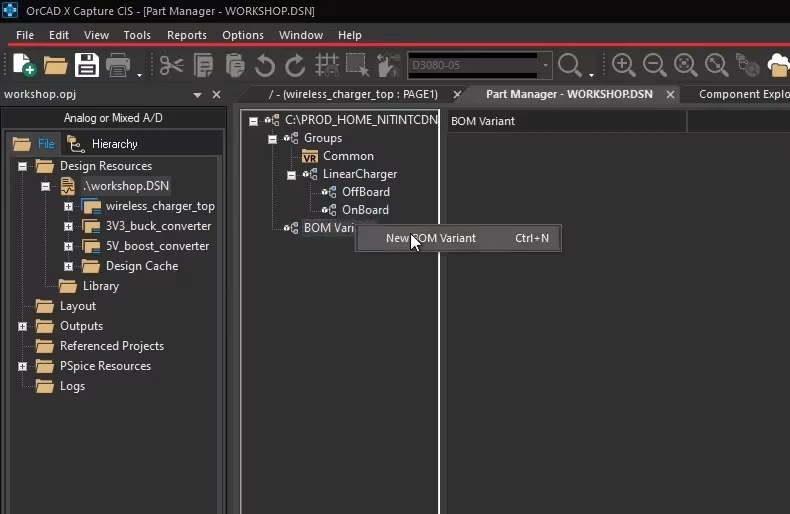

新建变体方案：右键物料清单变体（BOM Variants）→新建物料清单变体（New BOM Variant），命名为变体方案一，重复操作创建变体方案二

2.配置变体器件组成

将通用分组器件添加至两款变体方案中

变体方案一：添加板载充电电路 + 高参数规格器件

变体方案二：添加外置充电电路 + 低参数规格器件

08



预览不同设计变体

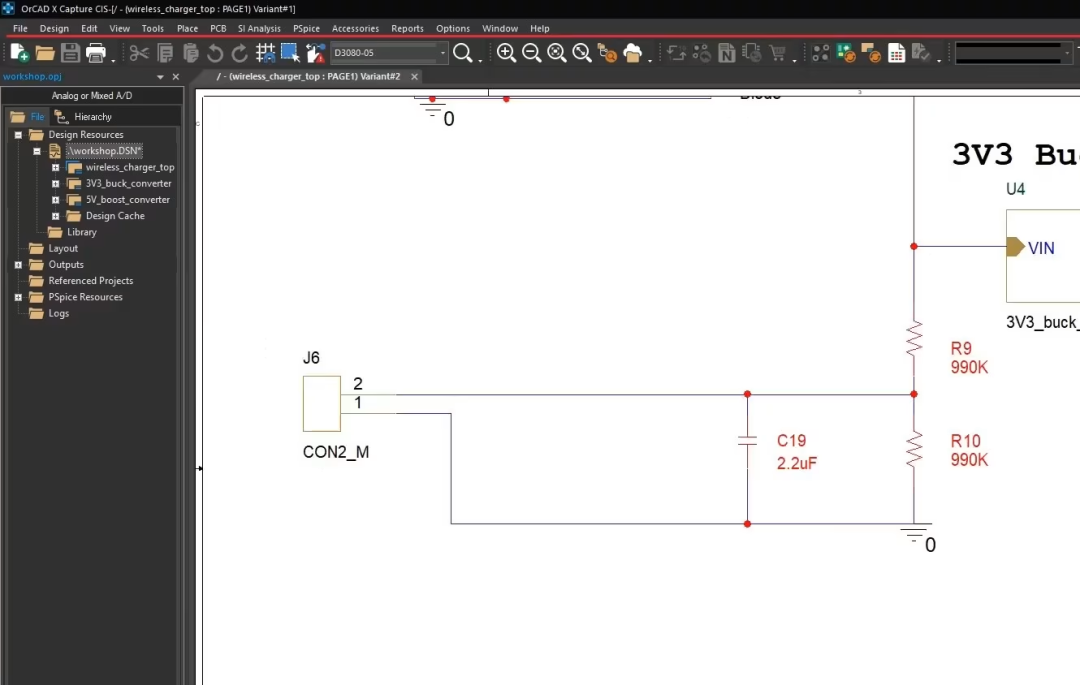

点击视图工具栏中的变体视图模式（Variant View Mode），在弹窗内选择变体方案一并确认，已设置为不贴装的元器件会显示为灰色。切换至变体方案二，即可看到红色标注区分的替代充电器件与分压参数器件。如需恢复完整原理图视图，在变体选择窗口勾选核心基础设计（Core Design）即可，变体差异化的元器件与线路均会以红色标识区分。



OrCAD X 其他设计变体功能

除装配变体、物料清单变体外，软件还支持多款实用变体功能：

封装变体：可为电阻、接插件等器件预设备用封装，主流物料断货时无缝替换

参数变体：可单独为不同变体设置元器件阻值、电容容差等参数，无需重绘原理图即可完成电路性能调试对比

供应商物料变体：支持 Capture CIS 用户为不同变体绑定指定供应商物料，联动实时物料清单，简化采购规划与供应链风险评估

层级 / 页面级变体：可单独切换整层功能电路、整页原理图设计，适配大型复杂电路设计统筹管理

仿真变体：联动内置 PSpice 仿真工具，为不同设计变体配置独立仿真参数与测试环境，快速完成电路仿真验证

云端库联动变体：依托云端器件库，可同步团队库内器件属性与状态，保障多人协作时设计变体标准统一



涵盖装配、封装、参数、供应商、层级、仿真、库联动七大变体类型，全方位满足多版本电路设计优化与方案调试需求。

高效管理 PCB 设计变体，是无需重复绘制原理图、快速衍生多款产品方案的核心手段。OrCAD X 搭载完备工具链，可流畅完成装配、封装、参数类各类变体设计。
