泰克科技新2系示波器在汽车灯具测试上的应用

汽车灯具

汽车灯具市场竞争越来越激烈，工厂需要在产品稳定性，测试效率和测试成本三者之间权衡，寻找最佳方案！

汽车灯具可分为两大类，外部照明装置(照明灯)和信号装置(信号灯)。其中照明灯的功能，是在黑暗环境中照亮汽车行驶前方的路。信号灯的功能，是向其他道路使用者表明本车的存在，以及本车将要转向某一方向或正在制动减速等，以引起对其特别关注。

完整的汽车车灯包含了各种芯片。从单片机MCU，到DC-DC、LDO、线性芯片、开关芯片、CAN收发器、LIN收发器。

所设计的车灯质量测试系统采用的原理是:在直流供电电压下，LED灯管可等效为1个阻性负载，从而质量符合要求的LED灯管，在给定供电电压下其等效阻值应稳定在一个范围内，那么如果并联结构的电气支路中所有灯管均符合质量要求，则在控制线路的端口施加一定的电压后，供电电流将稳定在某个范围内；相反，只要1个LED灯管不符合质量要求，则供电电流的值将超出范围，从而可通过判断供电电流是否在给定范围内来判断该车灯中是否有质量不符合要求的LED灯管。

按照上述情况推荐大家可以使用新2系示波器MSO24 2-BW-200+电流探头TCP2020的方案。性价比高、轻薄便携。主要针对控制电流进行测试，尤其是在开关的时候，启动或者关闭时是否在正常范围之内、以及会不会存在过流的情况，以此无判定车灯的好坏。车灯本身电流信号频率不高，200M带宽就以足够，由于考虑到其本身新2系列产品的接口的原因，配置的TCP2020电流探头可以直接连接使用，并且量程也非常适合。

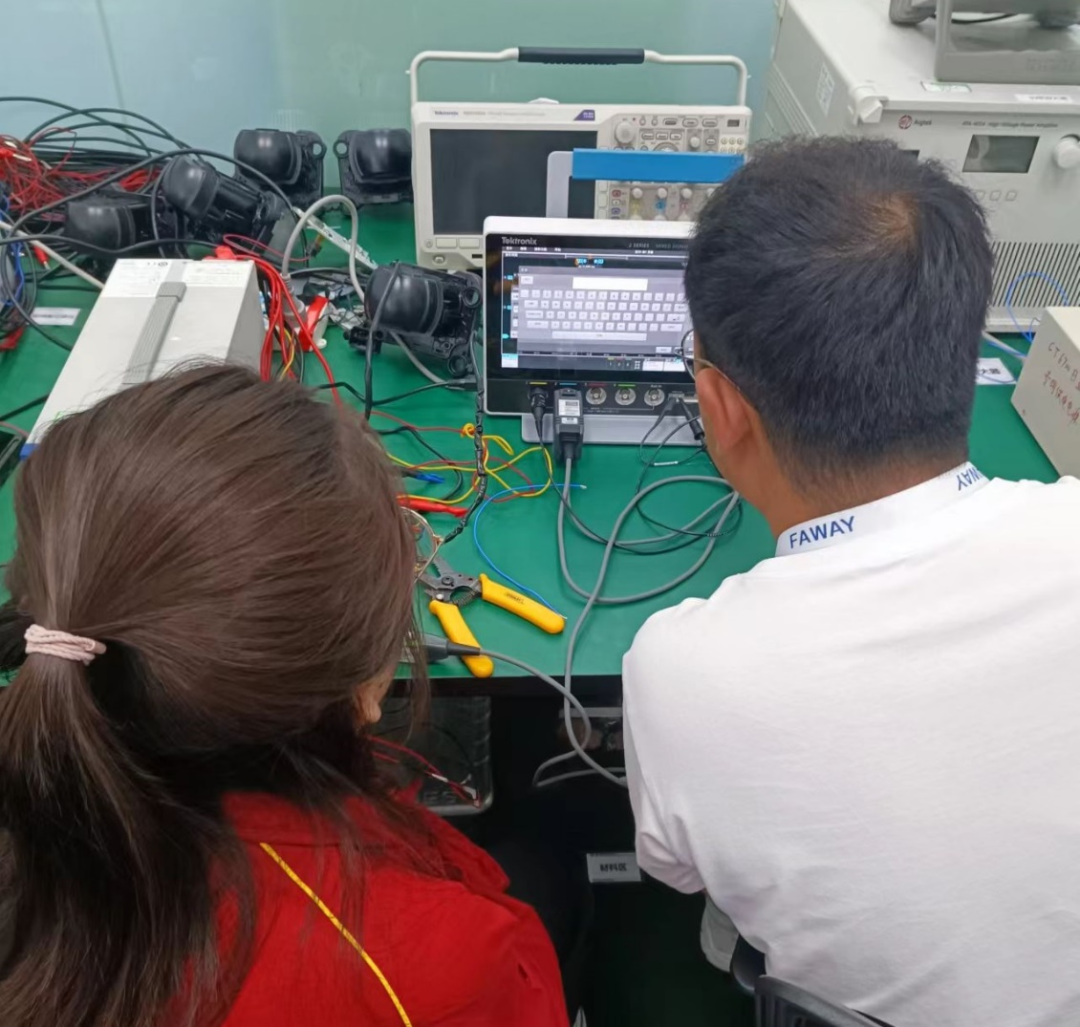

经过测试可以发现，新2系列示波器和TCP2020探头也能看到比较好的效果。

扩展应用

新2系示波器+电流探头测试方案还可以应用在嵌入式系统、开关变频器、电路板开发和设计、特别是加选电池选件，8小时的待机时间满足外场测试的各种挑战，丰富的解码套包（CAN、LIN 和 SENT等），几乎满足机车上总线的所有要求。

总结

汽车灯具测试测试系统要求

■  1、轻薄便携、可选配电池。

■  2、操作方便，简单易用。

■  3、一机多用，功能全面，包含汽车基础解码包。

■  4、支持高压差分和电流的功率测量。

■  5、FFT功能及基本数学数据处理功能。

■  6、借助网络连接和远程虚拟网络计算 (VNC)，可远程查看和控制示波器

系统配置参考

主要设备名称	推荐型号	主要技术指标	系统应用
示波器	MSO24 2-BW-200	带宽: 200MHz 采样率: 2.5GS/s 模拟通道: 4 记录长度: 10M/通道 总线套包: I2C、SPI、RS-232 / 422 / 485 / UART、CAN、CAN FD、LIN 和 SENT	1、实验室 2、嵌入式 3、汽车电子 4、外场测试 5、电路研发 6、功率测试
电流探头	TCP2020	最大RMS: 20A 最大脉冲电流: 100A 最小电流分辨率: 10mA 带宽: DC to ≥ 50MHz 通用的BNC接口
便携包	2-PC	带仪器支架和保护套的便携包
电池	2-BP	带2个电池槽和1块电池的电池组
电脑分析软件	TekScope	随时随地查看和分析波形、执行多种类型的测量并解码最常见的串行总线——同时远程访问您的示波器。
