光谱椭偏仪SE：光学常数nk、薄膜厚度与数据分析

光谱椭偏术（Spectroscopic Ellipsometry,SE）是一种非侵入式光学表征技术，通过测量光与样品相互作用后偏振态的变化，获取薄膜厚度（t）、折射率（n）和消光系数（k）等关键参数。Flexfilm费曼仪器全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域,在材料光学特性分析领域具有重要地位。

本文围绕该技术的测量原理、光与物质相互作用的基础理论、典型应用领域以及优缺点与未来展望进行系统阐述。

1

测量原理：Ψ、Δ与ρ

flexfilm

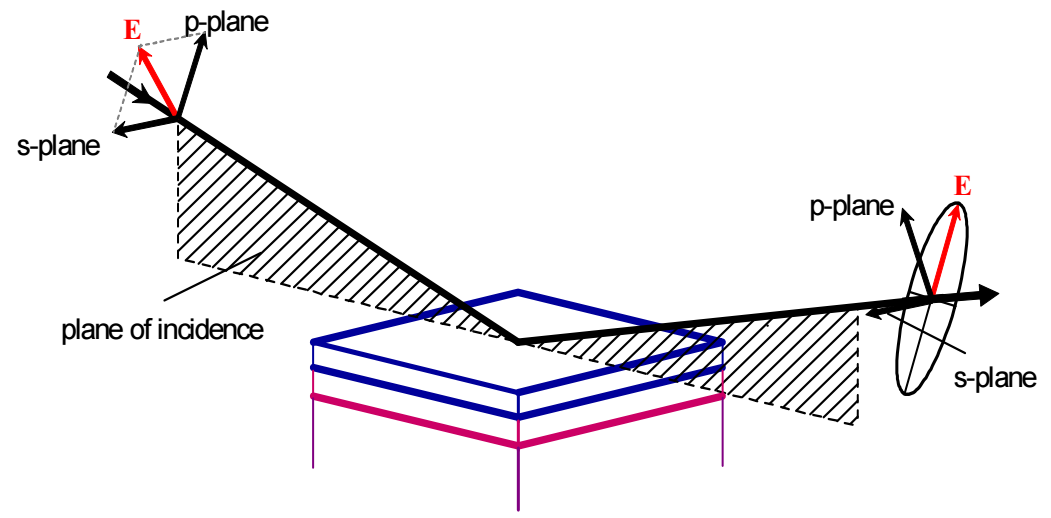

椭偏仪工作原理示意图

椭偏术的核心是测量两个基本参数：Ψ 和 Δ。它们定义为：

其中 Ψ反映p偏振与s偏振反射振幅比，Δ为两者反射后的相位差。两者均依赖于波长和入射角。

复数 ρ 为总反射系数的复比：

该量可处理多层、多组分结构，包括粗糙表面与混合材料层。

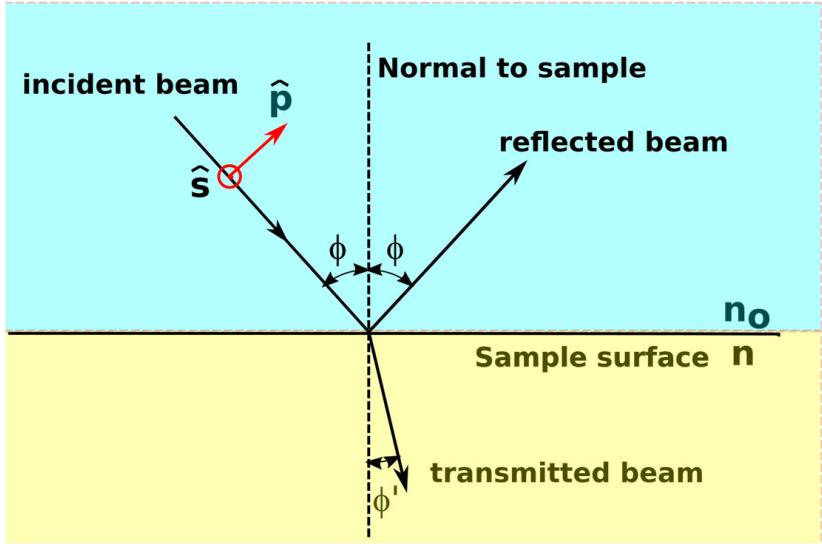

示意图，描绘一束单色线偏振光在空气环境中以约 ϕ角度入射并与材料介质发生相互作用

光在界面处的行为由菲涅耳方程描述。对于 p 和 s 偏振：

其中 n,n0为样品和入射介质的复折射率，ϕ为入射角，ϕ′由斯涅耳定律给出。

椭偏测量通常在斜入射下进行（45°–80°），因为在近正入射时偏振态变化很小。p偏振光

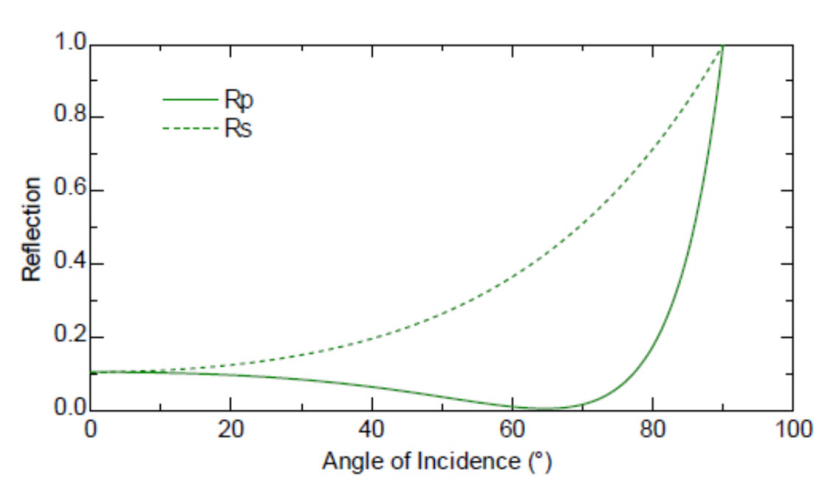

镀膜玻璃载玻片对p偏振光和s偏振光的反射强度

在布鲁斯特角处反射率最低：

数据分析时，先建立光学模型（含各层厚度、光学常数），计算 ψ和 Δ的理论值，与实验值比较，并通过均方误差（MSE）评估拟合质量。对于粗糙或混合层，常采用有效介质近似（EMA），如布鲁格曼模型。

2

光与材料相互作用：折射率与介电函数

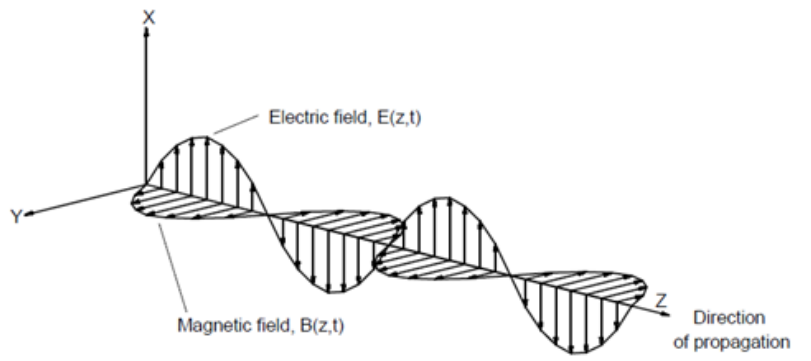

一个电磁波的示意图

折射率与吸收：

在吸收介质中，光强随传播距离衰减：

α 为吸收系数。光波可表示为电场振幅随时间和空间的变化。

介电函数：

在外电场作用下，极化强度和位移场。定义复介电函数：

与复折射率的关系为：

反解可得：

对于非立方对称材料，介电函数需用张量表示。

3

光谱椭偏仪的应用领域

flexfilm

半导体技术：椭偏术用于外延薄膜厚度、界面粗糙度、掺杂浓度与深度分布的表征，以及离子注入损伤的无损检测（采用有效介质近似将损伤层视为晶态与非晶硅的混合）。

薄膜表征：在微电子中用于栅氧化层和钝化层分析；在光伏中优化抗反射涂层，测量太阳能电池各层参数；在有机电子中用于OLED薄膜表征。

表面科学：表征表面粗糙度、自组装单分子层、蛋白质吸附等生物分子界面相互作用，并支持实时动力学研究。

光学常数与介电函数：在宽光谱范围内确定材料的 n,k及介电函数，进而计算带隙或等离子体共振等衍生性质。

穆勒矩阵椭偏术：针对各向异性材料，测量4×4穆勒矩阵，获取取向依赖的折射率、吸收系数和晶体对称性信息。

纳米材料与超材料：分析纳米粒子薄膜的尺寸依赖性光学性质，研究量子限域效应、介电响应及超材料的纳米结构。

原位与实时监测：在材料生长、沉积或反应过程中实时监测膜厚、生长速率及光学性质变化，用于过程控制和动力学研究。

生物医学应用：包括细胞粘附、生物膜形成、COVID-19病毒与表面相互作用、蛋白质吸附微观结构、以及癌症生物标志物（如PCA3）的无标记检测。

成像椭偏与大面积映射：用于图案化薄膜的微区表征及太阳能电池、显示器等的大面积在线质量监控。

与其他技术的联用：常与AFM、SEM、HRSTM等联用，以获取更全面的形貌与结构信息，提高分析可靠性。

4

技术优缺点与未来展望

flexfilm

优点：

厚度灵敏度可达约 0,1 Å，精度高；

非接触、非破坏性；

测量速度快（秒级），适用于实时监控；

可表征多层、混合、粗糙等多种复杂结构。

缺点：

空间分辨率较低（毫米量级）；

需依赖光学模型进行间接数据解析，模型选择与构建较为复杂；

对超薄膜（<10 nm）和小吸收系数（α<100 cm−1）材料测量困难；

斜入射条件对某些各向异性或多相材料优化不易。

未来展望：

提升测量精度与信噪比，适应更小工艺节点（如7 nm）的计量需求；

发展实时/闭环反馈控制系统，用于集成电路在线工艺控制；

拓展至生物学与医学领域，尤其是病毒与生物分子相互作用研究；

加强对复杂各向异性材料的穆勒矩阵分析能力；

引入人工智能与机器学习，从大量数据中自动学习厚度与光学常数之间的关系，替代或简化传统光学建模；

融合图像处理与大数据挖掘，实现更智能的椭偏数据分析。

光谱椭偏术凭借其对薄膜厚度和光学常数的高灵敏度、非破坏性和快速测量能力，已成为半导体、光电、纳米技术及生物医学等领域不可或缺的表征工具。尽管在空间分辨率和低吸收材料测量方面存在局限，但通过仪器进步、模型优化以及人工智能的深度融合，椭偏术正不断拓展其应用边界，在未来材料科学与先进制造中将继续发挥关键作用。Flexfilm费曼仪器全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域,在材料光学特性分析领域具有重要地位。

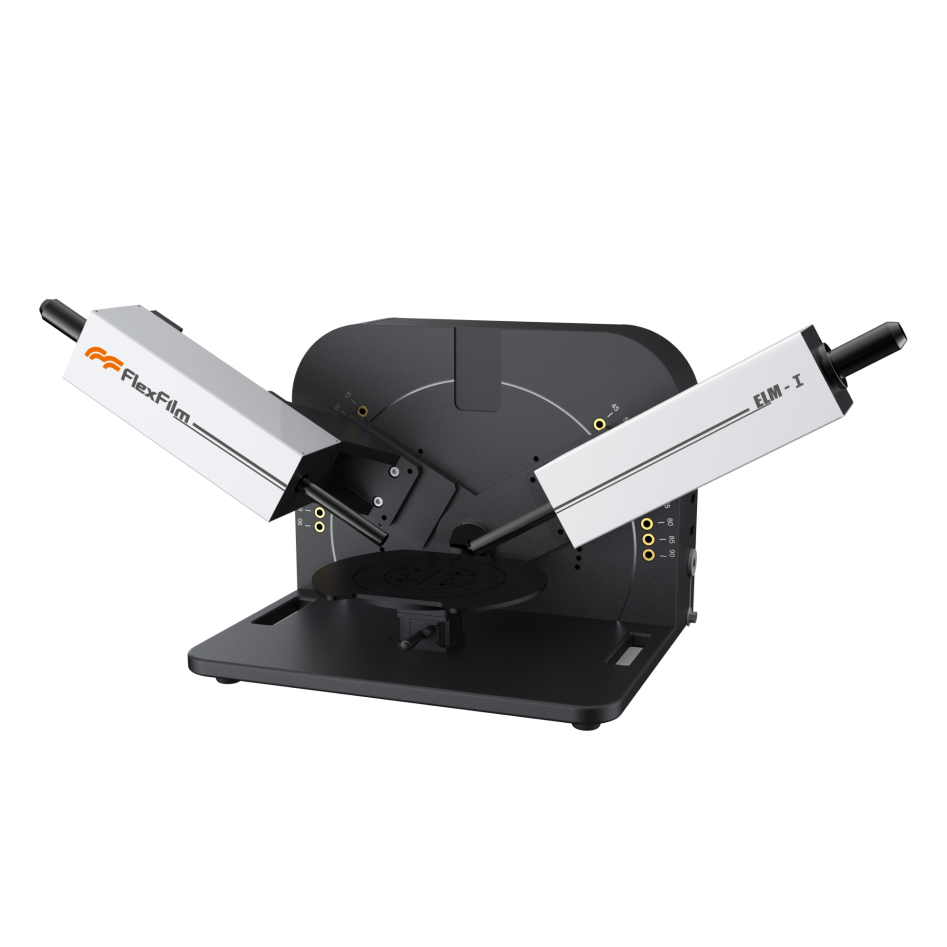

Flexfilm费曼仪器全光谱椭偏仪
