芯谷科技—D8002：2.8W 单通道 AB 类差分输入音频功率放大器

一、产品简介

D8002 是芯谷科技（Silicore）推出的一款高性能单通道 AB 类 差分输入音频功率放大器，采用 SOP8 封装，专为便携式音频设备设计。其差分输入架构有效提升了噪声抑制能力，配合极简的外围电路设计，可在保证高品质、低失真音频输出的同时，大幅降低系统 BOM 成本。

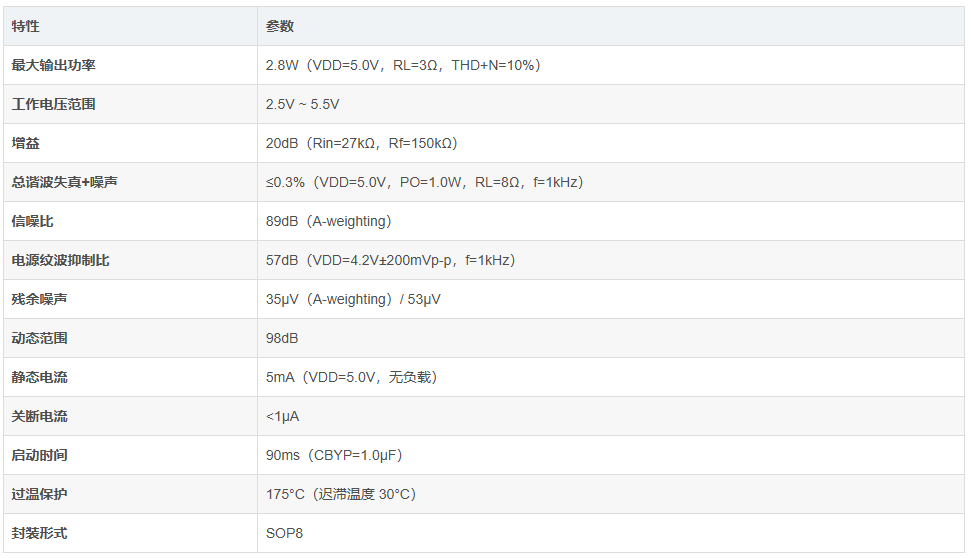

二、核心特性

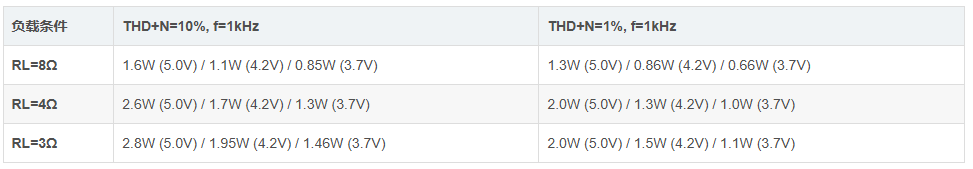

三、输出功率明细

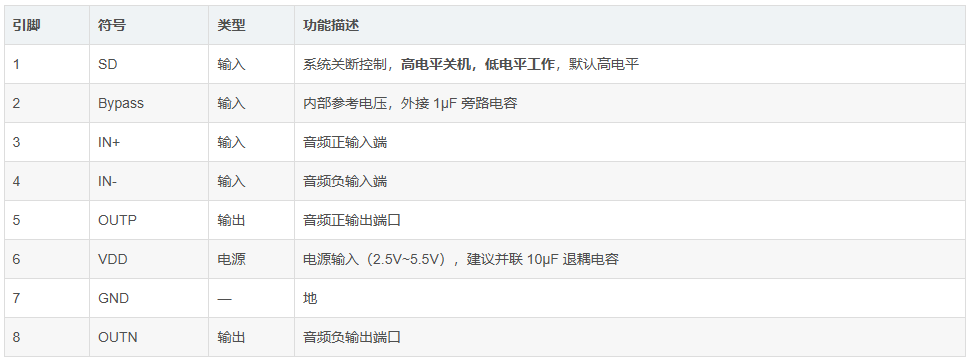

四、引脚定义（SOP8）

五、典型应用电路
1.单端输入模式
        输入信号经 Cin 隔直、Rin 限流后接入 IN- 引脚，IN+ 引脚通过电容接地。外部反馈电阻 Rf 连接 IN- 与 OUTP 之间，构成反相放大结构。Bypass 引脚外接 1μF 电容至地，用于稳定内部偏置电压。VDD 引脚接 10μF 退耦电容，OUTP/OUTN 直接驱动扬声器负载。

2.差分输入模式
        差分信号分别接入 IN+ 和 IN- 引脚，充分利用差分架构的共模噪声抑制优势，适合长距离传输或对噪声敏感的应用场景。

六、设计要点

增益设置：增益由外部输入电阻 Rin 和反馈电阻 Rf 决定，公式为：Av = 2 × (Rf / Rin)
典型配置：Rin=27kΩ，Rf=150kΩ，增益 20dB。

输入电容选择：输入电容 Cin 与 Rin 构成高通滤波器，决定低频截止频率。同时 Cin 影响开关机 POP 声——电容越小，POP 声越小

偏置电容关键性：Bypass 引脚的 1μF 电容直接影响启动速度、噪声性能、PSRR 及 POP 声抑制。建议偏置电压上升速度慢于输入偏置电压，以消除开关机爆音。

关断控制：SD 引脚默认高电平（关断状态），需拉低使能芯片。关断模式下电流 <1μA，极大延长电池续航。

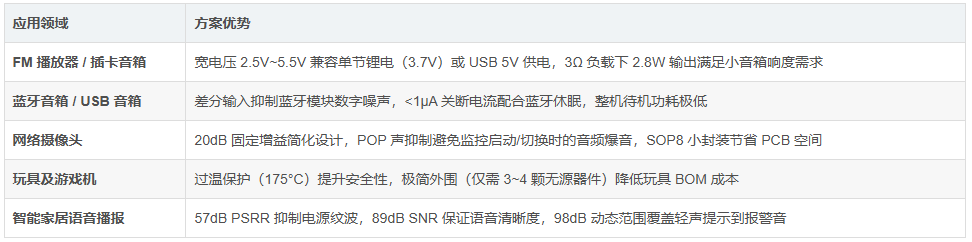

七、应用场景

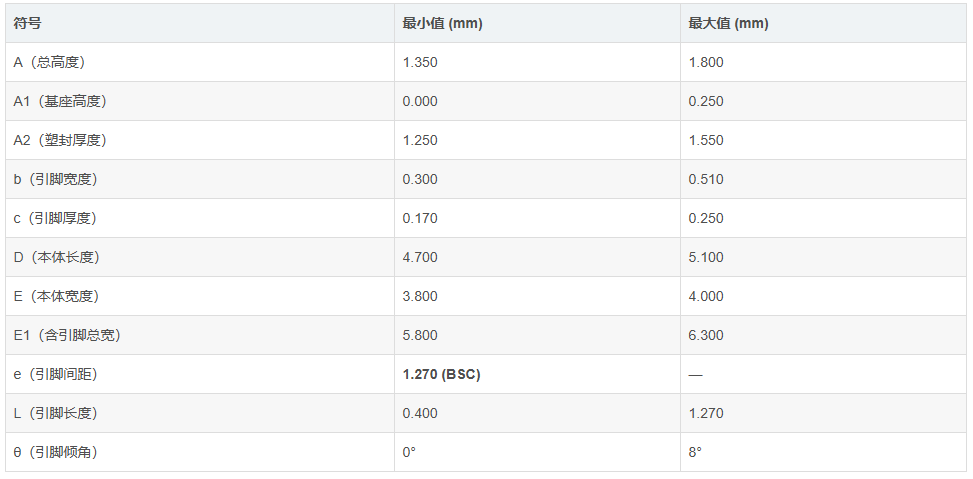

八、封装尺寸（SOP8）

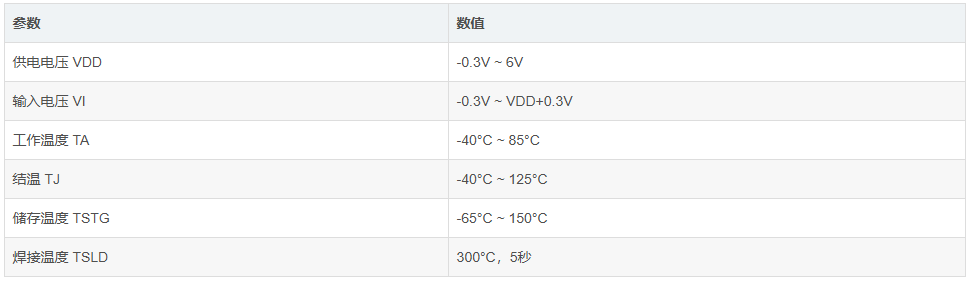

九、绝对最大额定值

十、选型建议

D8002 在 3Ω~8Ω 负载范围内均能提供充足的输出功率，特别适合：

单节锂电池供电（3.7V）：4Ω 负载下可输出 1.3W，满足便携式音箱基本需求

USB/5V 适配器供电：3Ω 负载下可达 2.8W，驱动小型全频扬声器

对 POP 声敏感的应用：内置软启动与偏置控制，开关机无爆音
