CXLE83228R3超低待机功耗非隔离降压恒压驱动芯片

产品描述

CXLE83228R3是一款超低待机功耗，非隔离，降压型，恒压驱动芯片，适用于85Vac~264Vac全电压输入的非隔离电源。芯片内部集成高压功率开关管和电流采样电阻，无需外部环路补偿电容即可实现优异的恒压特性。此外，内置CS电阻，外围电路简单，系统成本低。采用多模式控制技术，通过VCC和JFET双供电能有效地降低系统功耗。集成多种保护功能：逐周期过流保护、过热保护、过载保护和短路保护等，极大地提高了系统可靠性。

主要特点

外围电路简单，成本低

待机功耗 < 20mW @ 120Vac & 230Vac

集成高压功率管和电流采样电阻

直接输出3.3V

集成高压启动和供电电路

优异的动态响应

降低EMI的抖频技术

输出电压精度：±5%

内置软启动

集成多种保护功能：过载保护、短路保护、过热保护、逐周期过流保护

封装：SOT23-3

应用领域

辅助电源

其他非隔离降压应用

极限参数 (TA=25°C)



符号	参数	最小值	最大值	单位
VDRAIN_MAX	DRAIN 引脚电压（对GND）	-0.3	650	V
ID_MAX	内部功率管峰值电流	-	0.6	A
VVCC	VCC 引脚电压	-0.3	6.0	V
TJ	结温范围	-40	150	℃
TSTG	存储温度	-55	150	℃

关键电气特性 (典型值，TA=25℃)



参数	条件	典型值	单位
输入电压范围	全电压交流输入	85~264	Vac
输出电压	额定输出，Io=10mA~150mA	3.3 (±5%)	V
输出电压精度	负载/输入变化	±5	%
待机功耗	@120Vac/230Vac，空载	<20	mW
内部功率管击穿电压	ID=250μA，VGS=0V	650	V
内部功率管导通电阻	@ Isw=0.2A	4.5	Ω
开关频率（PWM模式）	满载，抖频开启	45~60	kHz
最大输出电流	Vin=230Vac，Vo=3.3V (自然散热)	150	mA
逐周期过流保护阈值	内部CS电阻检测	0.55	A
过热保护阈值	关断/恢复	150/120	℃
VCC 输出电压（内部稳压）	芯片供电电压	3.3	V
VCC 欠压锁定(UVLO)开启阈值	VCC上升	2.9	V

工作原理与关键技术

多模式控制与JFET双供电：重载PWM模式，轻载降频，空载Burst模式，待机功耗低于20mW。集成高压JFET启动，启动后自动关断，正常工作由VCC自供电。

集成CS电阻与恒压控制环路：内部高精度电流采样电阻，无需外部补偿电容，动态响应优异。

抖频技术：内置频率抖动，分散谐波能量，降低EMI峰值，简化滤波设计。

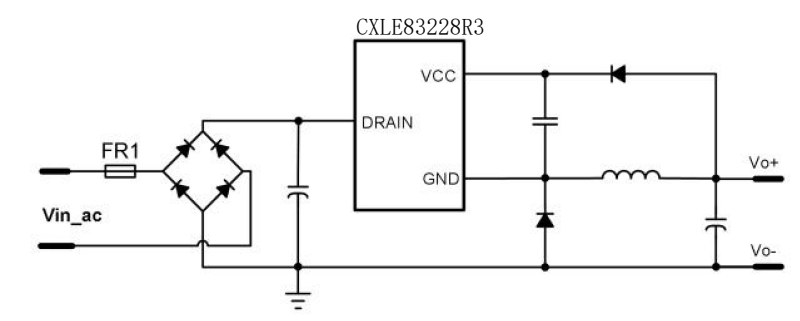

设计实例（3.3V/120mA辅助电源）

输入：85~265Vac

输出：3.3V/120mA

关键元件：整流桥MB6S，输入电容10μF/400V，输出电容220μF/10V，续流二极管ES1J，电感1.8mH/0.4A

实测性能：230Vac输入，120mA输出，效率约78%；空载功耗约18mW；输出纹波<50mVpp；短路保护打嗝，自动恢复。

PCB布局建议

输入电容与DRAIN回路尽量短，减小高频环路

VCC引脚电容（1μF~10μF）紧靠芯片VCC和GND

续流二极管靠近芯片放置

输出电容靠近负载侧，返回路径短接至GND

SOT23-3封装，建议增加GND焊盘铜箔散热

DRAIN为高压节点，与低压引脚保持≥1.5mm间距
