NAND科普：MK米客方德 SD NAND 和 SPI NAND的区别和应用





许多工程师在选择存储芯片时，会在SD NAND和SPI NAND之间犹豫，两者名字相似，都叫NAND（都是基于NAND闪存），但区别很大。

关于两者的核心区别，我们可以从以下几个方面来看：



1.“大脑”的区别（FLASH Controller)

SD NAND和SPI NAND都有NAND FLASH 和 FLASH Controller。

【注意】FLASH Controller就像人的“大脑”，而NAND FLASH就像一大块“白板”。

区别在于：

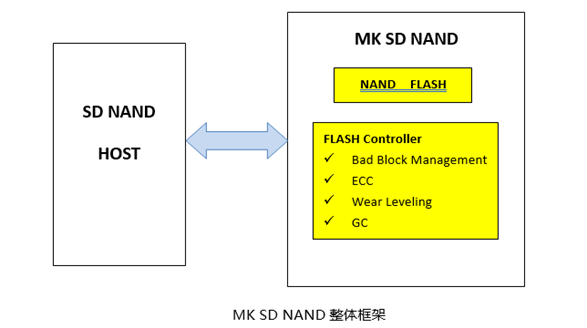

米客方德 SD NAND 的“大脑”(FLASH Controller)是完整的，可以执行坏块管理、ECC纠错、磨损均衡、垃圾回收等功能。

而SPI NAND 的“大脑”(FLASH Controller)是不完整的，功能较少，可能只有简单的ECC纠错。不完整的简单“大脑”意味着：SPI NAND需要主控（MCU/CPU）自己去决定在哪写、怎么擦、怎么修补坏掉的地方。



2.主控(HOST)怎么与NAND交互？

【注意】主控与NAND是通过接口和通信协议实现交互的，接口相当于大门，通信协议相当于进出门口的规则。

SD NAND对外提供SD接口,该接口有两种模式：

• SDIO 模式（高速，多数据线）
• SPI Mode 模式（低速，兼容传统 SPI 引脚，但跑的是 SD 命令）

【注意】即使是 SPI 模式，命令集依然是 SD 协议的命令，不是普通的 SPI Flash 命令。主控通常有现成的 SD 协议驱动，插上就能用，通过逻辑地址访问。

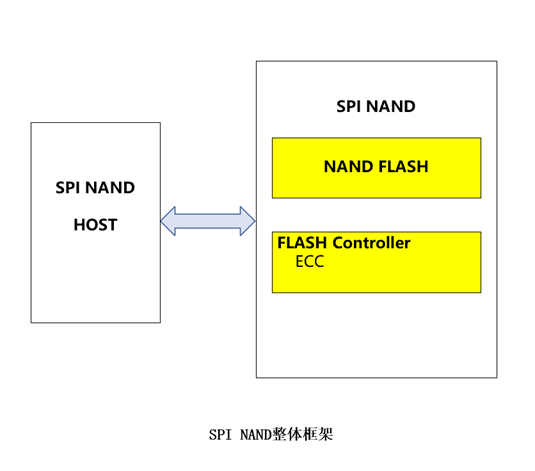

而SPI NAND对外提供SPI接口，支持SPI协议、NAND（并口NAND）专用命令集；它是标准 SPI 物理层（CLK/MOSI/MISO/CS），但指令系统是为 NAND 闪存特制的（如页读取、块擦除、读内部 ECC 状态等）。需要主控严格按照数据手册写驱动，操作的是物理的块号、页地址，和 SD NAND的驱动完全不通用。



3.谁来管理NAND FLASH？

    我们从以下几个核心任务来分析谁来管理NAND FLASH：

  3.1 ECC纠错

ECC纠错就是NAND闪存芯片里的“自动纠错员”。当你在存入和读取数据时，电子会跑丢或者跑偏，导致数据变错（比如把“0”变成了“1”）。ECC的职责就是发现错误，并把它修正回来。

SD NAND内部有ECC纠错，主控不用管；而SPI NAND内部可能有硬件ECC，但仅纠正单页翻转，整体策略需要主控MCU来管。

3.2 坏块管理

NAND 坏块管理是为了解决 NAND 闪存天生带有坏块、且会不断产生新坏块的缺陷，而设计的一套发现坏块、隔离坏块、用备用块替换坏块的机制。

SD NAND出厂及使用中自动识别、替换坏块，对主控透明；而SPI NAND需要主控读出厂坏块标记，并在使用中检测新坏块、做好映射。

3.3 磨损均衡

SD NAND内置算法自动平衡擦写次数，延长整体寿命，不需要主控MCU来管；而SPI NAND则需要主控MCU自己实现，否则频繁擦写同一区域会很快损坏。

3.4地址视角

SD NAND存储空间就像是一个连续的大数组，从0号扇区一直排到最后，主控MCU不需要知道数据具体存在物理芯片的哪个角落，只需要说“我要读第100号扇区”,像操作电脑硬盘一样方便。

而SPI NAND是由主控MCU直接和NAND FLASH实际位置打交道。

3.5 主控工作量

SD NAND只需主控MCU直接调用标准SD库读写扇区，开发量极小；

而SPI NAND需要编写或移植 NAND 管理中间件，开发工作量大，对开发能力要求高。

在这方面，MK米客方德SD NAND的表现尤为突出。其产品内部集成了完整的闪存转换层（FTL），包括成熟的坏块管理、BCH/LDPC纠错算法和磨损均衡策略，工程师可以直接使用主控芯片自带的SD卡驱动，无需编写任何NAND底层代码。同时，部分型号还具备Smart Function智能监测功能，可实时反馈写入量、坏块数、剩余寿命等关键信息，便于实现预测性维护。



关于SD NAND和SPI NAND的区别，总结起来就是：

• SD NAND 把闪存管理的复杂性全包在自己身上，让客户用逻辑地址通过 SD 协议轻松读写；
• SPI NAND 则把管理责任交给主控MCU，只提供物理接口和基础 ECC（也可以选择客户MCU自行管理），需要客户自己管坏块、做均衡、处理物理地址。

简单记就是：SD NAND 是“客户只管用”，SPI NAND 是“需要客户来管到底”。



那我们什么时候选择SD NAND？

1. 如果客户的项目情况是这样：

• MCU 资源不多（比如单片机、ARM Cortex-M 系列）
• 开发周期短，缺少专门的存储系统工程师
• 想简单稳定，直接替代 TF 卡、eMMC 的角色

→ 优选 米客方德SD NAND，走 SD 协议，让客户像用 SD NAND一样设计电路和软件。

其LGA-8封装仅6×8mm，支持标准SD协议，可直接贴片焊接，从硬件设计到软件开发都非常便捷。工业级产品支持-40℃~85℃宽温，擦写寿命可达10万次。



应用场景：工业屏、数据记录仪、音频播放、固件存储等

什么时候选择SPI NAND?

1.  如果客户的项目情况是：

• 系统本身跑 Linux/RTOS 且带有成熟的 NAND 管理框架（如 MTD + UBIFS）
• 板上主控性能强，且有专职工程师能把坏块管理和磨损均衡做稳定
• 非常看重 BOM 成本，哪怕多用软件工作量换成本也要做

→ 考虑 SPI NAND，但务必评估好研发投入和长期维护风险。

应用场景：消费电子与智能家居、工业与物联网、网络通信、车载电子等等;
