『新品发布』共模推出-30V、500mA 超低噪声 LDO GM1300系列

共模半导体以自主创新再书荣光——国产超低噪声负压 LDO 新标杆 GM1300 正式登场，正面 PK 行业传奇 LT3094！



GM1300该系列产品包括GM1300、GM1302，专为噪声敏感型系统设计，可完美替代ADI的LT3094和LT3090，为工业、医疗和音视频等电子设备提供“静如深海”的供电保障！



1.产品介绍

GM1300 可在 160mV 典型的压差电压下可提供 500mA 电流，GM1302 可在 170mV 典型的压差电压下可提供 600mA 电流。正常工作静态电流标称值为 1.8mA，停机模式下降至 3µA。GM1300 能够在输出电压范围宽（-1.2V 至-16V）内保持单位增益工作，GM1302能够在输出电压范围宽（- 1.2V 至 VIN - VDO）内保持单位增益工作，均可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，且这些性能与编程输出电压无关。



其他特性包括双极性使能引脚、可编程电流限制、快速启动能力以及用于指示输出电压调节的可编程电源良好指示功能。



GM1300 / GM1302 能够在采用 10µF(最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。

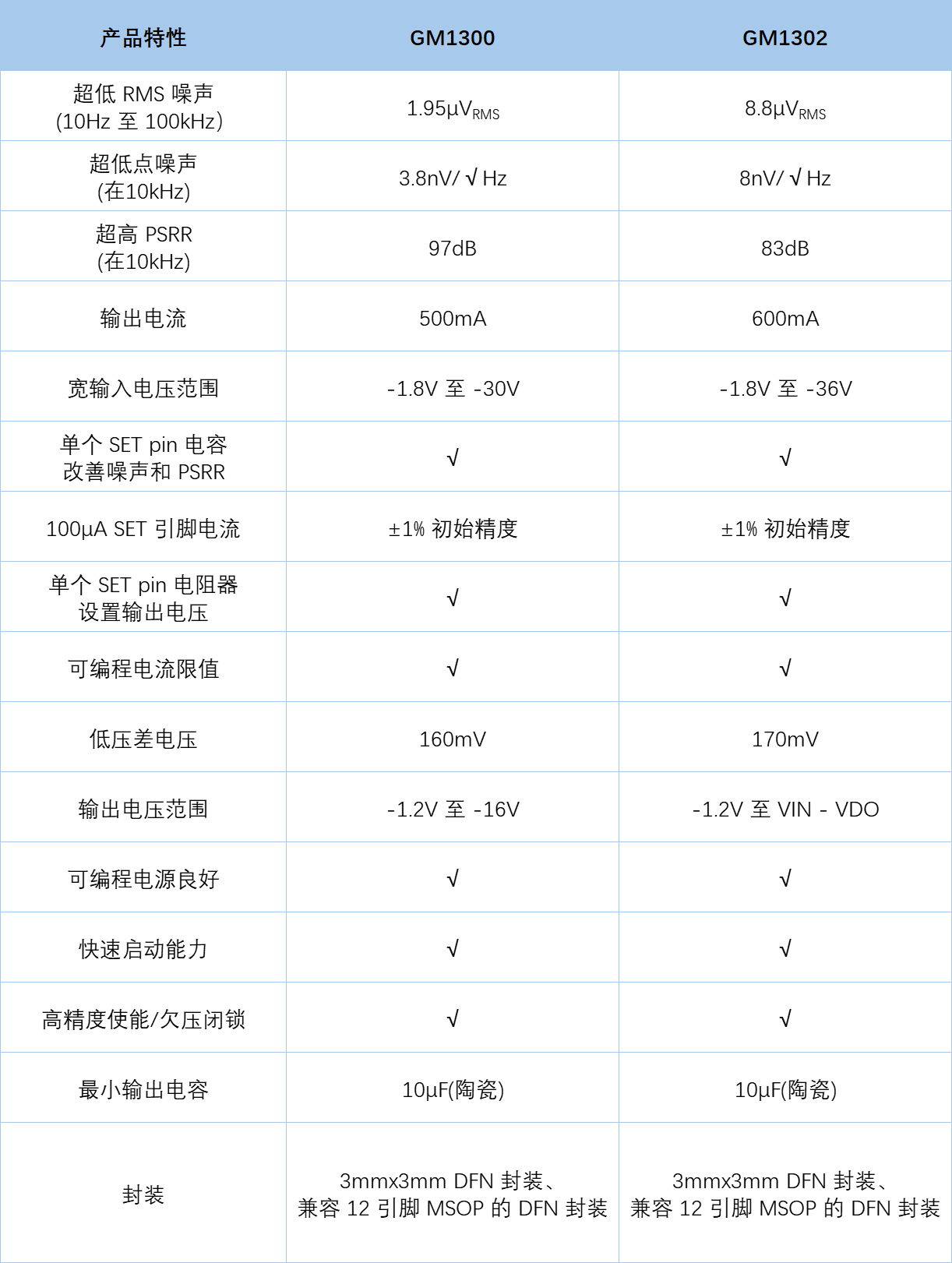

2.产品特性



3.产品应用

• RF 电源和精密电源
• 超低噪声仪表
• 高速/高精度数据转换器
• 医疗成像、诊断
• 用于开关电源的后置稳压电源



4. 为什么是 GM1300？

• 宽：–1.2 V ~ –30 V 超宽输入，比 LT3094 多 10 V ，轻松驾驭 –24 V、–28 V 工业总线；
• 稳：160 mV 低压差 @ 500 mA，大电流亦稳如泰山；比 LT3094 小75mV；
• 静：超低噪声 + 高 PSRR，精密 ADC、高保真音频，一颗即静界；
• 智：PGOOD / ILIM / EN 全功能可编程，电源时序一键掌控 ；
• 小：3 mm × 3 mm DFN-12，与 LT3094 Pin-to-Pin 兼容，直接替换零成本！

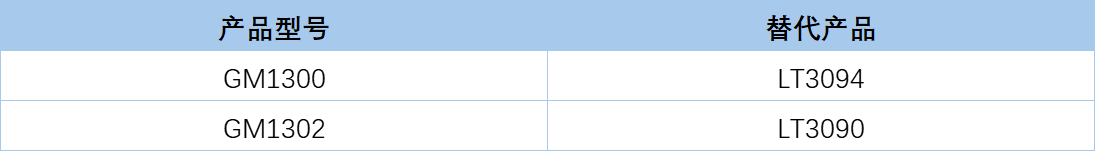

5.对标产品



若输入可能高于 –20 V 或优先考虑国产器件与成本，在需要 –24 V、–28 V 甚至 –30 V 负电源轨的工业、仪器、功放偏置等场合，GM1300 的 –30 V 上限带来明显优势。

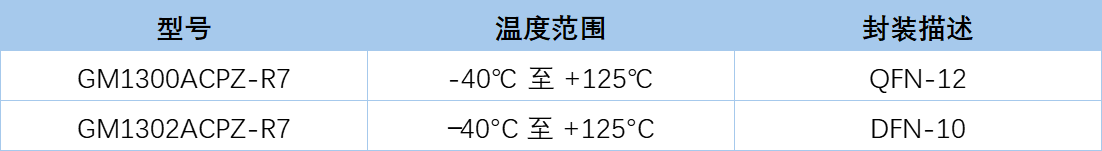

6.订购指南



7.正负压 LDO 黄金组合

在精密仪器、医疗成像、高端测试设备的信号链里，高性能电源一直依赖ADI的LT3045（正压）+LT3094（负压）组合，现在国产方案终于打破困局！共模半导体的GM1205（正）+GM1300（负）LDO 黄金组合，为高精度低噪声信号链系统提供完整正负压电源的全国产替代方案，直接 Pin-to-Pin 替代进口方案！

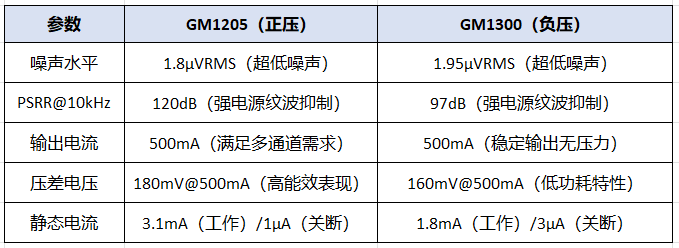

GM1205 与 GM1300 核心性能对比

GM1205 与 GM1300 在关键性能参数上表现亮眼，为精密供电提供坚实保障：

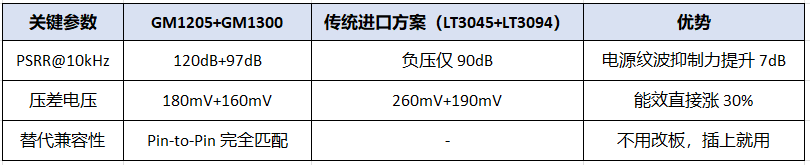

与传统进口方案性能对比

GM1205+GM1300组合对比传统进口方案（LT3045+LT3094）的优势：



设计要注意这 3 点

想让 GM1205+GM1300 发挥极致性能，布局时记住这三个关键法则：

• 降噪布局：

SET 引脚电容走线≤3mm，远离开关节点；正负压输出电容 GND 单点连接，阻抗＜10mΩ；

• 热管理：

双芯片间距≥5mm，共享铜箔散热面积≥20cm²，满负载结温≤68℃（比传统方案低 17℃）；

• 时序控制：

GM1205 使能阈值＞1.2V，GM1300 使能阈值VEN<-1V 或者 VEN>1.2V，建议共用 MCU GPIO 并加 100nF 退耦电容防误触发。
