多机并联工商业储能PCS中由于高频硬切换引发的动态环流

多机并联基于SiC模块构建的工商业储能PCS中由于高频硬切换引发的动态环流三维数学建模与抑制

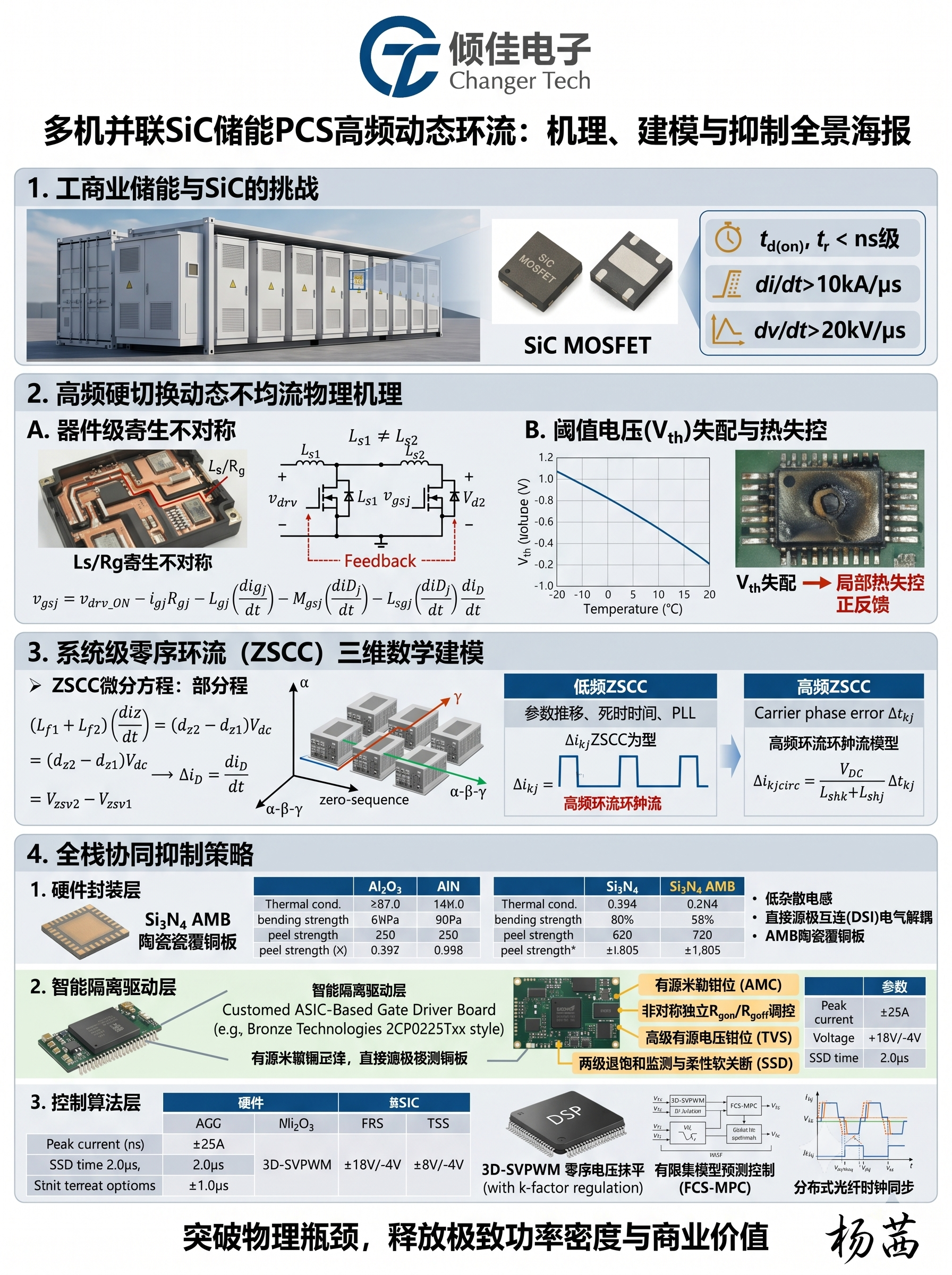

工商业储能系统多机并联架构的演进与碳化硅技术的引入挑战

在全球能源结构向可再生能源深度转型、电力系统脱碳化进程不断加速的宏观背景下，分布式储能系统（Distributed Energy Storage Systems, DESS）已经成为支撑现代微电网稳定性、实现负荷削峰填谷以及促进风光等间歇性新能源规模化消纳的核心基础设施。随着工商业储能电站的物理规模和能量需求向百兆瓦（MW）乃至吉瓦时（GWh）级别迈进，储能变流器（Power Conversion System, PCS）作为连接电池储能单元与交流电网的核心能量双向流动枢纽，面临着极为严苛的性能考验。受限于单体功率半导体器件的物理通流极限、散热系统瓶颈以及高频变压器与滤波电抗器的磁性材料体积限制，单台PCS的功率等级已经难以满足海量能量高效流动的需求。因此，采用多台中大功率PCS模块化并联运行，已成为提升系统总容量、增强系统冗余度以及提高电网级储能设施可靠性的必然工程选择。

在现代高效PCS的设计与制造中，碳化硅（Silicon Carbide, SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带、高临界击穿电场和高热导率等革命性的物理特性，正在电力电子应用领域内迅速取代传统的硅基绝缘栅双极型晶体管（IGBT）。SiC MOSFET器件能够显著降低系统的导通电阻（RDS(on)​），并支持数十千赫兹（kHz）的极高开关频率，从而极大提升了变流器的功率密度和整机能量转换效率。然而，底层半导体物理特性的飞跃必然伴随着系统级工程挑战的急剧复杂化。SiC器件在硬开关（Hard Switching）工况下表现出的超快开关特性，即极高的电流变化率（di/dt）与电压变化率（dv/dt），结合多机并联系统中不可避免的物理参数差异与空间布局不对称，引发了极为严重的功率耦合与多频段动态环流（Circulating Current）问题。

在长期的市场调研与工程一线问题排查中，倾佳电子杨茜观察到，诸多多机并联储能系统的早期失效，其根源往往并非单一模块的随机损坏，而是由于高频硬切换工况下极高 di/dt 与 dv/dt 激发的动态环流所引发的级联雪崩效应。这些高频动态环流不仅不流向负载做功，反而在变流器模块内部及其并联支路之间循环往复，急剧增加了功率器件的导通损耗与开关损耗，导致发热严重不均。在极端工况下，局部热失控（Thermal Runaway）会迅速导致芯片炸裂，最终造成整个储能变流器并联系统的崩溃。因此，深刻理解高频硬切换下动态环流的物理生成机制，建立精确的三维数学模型，并从底层功率模块封装、硬件隔离驱动到上层控制算法进行全方位的协同抑制，是当前大容量工商业储能PCS研发的核心技术壁垒。

高频硬切换下器件级动态不均流与环流的物理机理

在基于SiC MOSFET构建的多机并联PCS系统中，环流问题的物理源头可以追溯到器件级别的动态不均流。与静态环流主要由器件导通电阻 RDS(on)​ 的微小差异引起不同，动态环流集中爆发在极短的纳秒级开通（Turn-on）和关断（Turn-off）瞬态期间。在硬开关工况下，SiC MOSFET的漏源极电压（VDS​）和漏极电流（ID​）波形存在剧烈的重叠区域。以基本半导体的BMF540R12MZA3半桥模块为例，在 600V 母线电压和 540A 负载电流下，其开通时间 td(on)​ 和上升时间 tr​ 极短，开通时的 di/dt 可达 10kA/μs 以上，关断时的 dv/dt 更是超过 20kV/μs。这种极端的瞬态速率使得电路中即使是纳亨（nH）级别的微小寄生参数差异，也会被呈指数级放大。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

动态环流的形成机制可以通过开关瞬态的等效电路进行严密的数学分析。在并联的两个SiC MOSFET（分别记为 M1​ 和 M2​）中，栅源极电压 vgs​ 的动态方程受栅极回路与功率回路的深度电磁耦合影响。功率回路中高 di/dt 的变化会通过公共源极寄生电感（Common Source Inductance, Ls​）反馈到栅极驱动回路中。并联器件在开关瞬态期间的栅源电压演化可由如下微分方程严谨表述：

vgsj​=vdrv_ON​−igj​Rgj​−Lgj​dtdigj​​−Mgsj​dtdiDj​​−Lsgj​dtdiDj​​

其中，vdrv_ON​ 为驱动器输出的开通电压，igj​ 为瞬态栅极驱动电流，Rgj​ 和 Lgj​ 分别代表栅极回路的等效电阻和寄生电感，Lsgj​ 为该支路的公共源极寄生电感，Mgsj​ 为功率主回路与栅极驱动回路之间的互感系数，iDj​ 为流过该器件的漏极电流。当并联器件的公共源极电感存在物理空间布局上的不对称（即 Ls1​=Ls2​）时，极高的 di/dt 会在两个电感上产生大小不同的反向电动势。这一负反馈机制会导致两个器件的实际有效栅源电压产生显著偏差，进而引起跨导（gfs​）电流响应的严重不同步。由此产生的动态环流 ΔiD​ 可以进一步推导为：

ΔiD​=Zs1​+Zs2​Ls1​−Ls2​​dtdiD​​

上述数学模型清晰地揭示了，在高频硬切换期间，极高的 di/dt 构成了触发动态环流的超级放大器。微小的寄生电感不对称会在微秒内转化为数十安培的瞬态不均流，这部分电流在并联支路中形成高频振荡的环流。

此外，阈值电压（Vth​）的失配是导致并联系统动态不均流的另一个决定性物理因素。由于宽禁带半导体晶圆制造工艺的本征公差，即使是同一批次的SiC MOSFET裸芯片，其 Vth​ 也通常存在零点几伏的散差。在开通瞬态中，Vth​ 较低的器件将率先达到导通阈值，从而优先承担系统中大部分的瞬态负载电流。更为严重的是，与传统硅基IGBT器件不同，SiC MOSFET的阈值电压具有极其显著的负温度系数（Negative Temperature Coefficient, NTC）。

当 Vth​ 较低的SiC器件承担更多电流时，其开关损耗的急剧增加将导致该区域的结温（Tvj​）快速上升；结温的上升又会进一步促使该器件的 Vth​ 继续下行。这种在物理层面上构成的正反馈机制，在并联系统中极易导致热失控现象。如果不加以抑制，动态环流会随着系统运行时间的推移、负载的周期性波动而不断恶化，最终导致并联系统中承受最大热应力的器件发生不可逆的物理损坏。相比之下，SiC MOSFET的导通电阻 RDS(on)​ 虽具有正温度系数，能够在稳态导通期间起到一定的自平衡作用，但在兆瓦级系统的高频瞬态过程中，这种微弱的静态平衡机制完全无法抵消由 Vth​ 负温度系数引发的动态雪崩效应。

环流诱发物理因素	核心物理机制与表现形式	系统影响阶段	温度系数效应与长期影响
阈值电压 Vth​ 差异	Vth​ 较低的器件先开通、后关断，承受更高的瞬态电流尖峰与不成比例的开关损耗。	动态瞬态（硬开通与硬关断）	显著的负温度系数，易引发热失控的正反馈连锁反应。
导通电阻 RDS(on)​ 差异	阻值较低的器件在长周期的稳态导通期间分担更多的负载电流，导致稳态热耗散增加。	静态稳态（持续导通期间）	正温度系数，具备一定的自发静态电流平衡能力。
公共源极电感 Ls​ 不对称	高 di/dt 通过不对称的 Ls​ 产生差异化反电动势，阻碍栅极电容同步充电，导致开关速率分化。	动态瞬态（开通与关断交界）	无直接温度相关性，但高度依赖PCB母排与内部DBC布局设计。
漏极寄生电感 Ld​ 不对称	导致并联器件在极速关断瞬态产生不同的 dv/dt 和非对称电压过冲，激发高频谐振。	动态瞬态（关断雪崩期）	无直接温度相关性，直接威胁器件的最高耐压安全工作区。

系统级零序环流的三维（3D）空间数学建模

在工商业储能PCS的应用场景中，除了模块内部芯片级别的动态不均流外，在系统级别将多台PCS逆变器并联运行时，还面临着更为宏观且复杂的零序环流（Zero-Sequence Circulating Current, ZSCC）问题。当多台储能变流器共享同一个高压直流母线（DC Bus），并在交流侧直接并联接入微电网或同一台隔离变压器时，变流器之间形成了一个天然的低阻抗零序通路。

针对这种复杂的共直流母线多机并联拓扑，传统的基于二维平面（α−β 坐标系）的空间矢量建模理论已经失效，因为它天然忽略了零序电压分量的存在。因此，必须引入三维（3D）数学建模理论，特别是在广泛应用于微电网的三相四线制（3P4L）并联逆变器系统中，将物理坐标的分析维度扩展至 α−β−γ 三维正交空间，其中 γ 轴专门用于表征零序电压与零序电流的动态演化轨迹。

在三相静止坐标系中，假设并联系统由 N 台特性相近的变流器组成。每台逆变器的输出相电压可以等效为受控的理想电压源。根据基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL），任意两台并联逆变器（以逆变器1和逆变器2为例）之间的环流动态模型可被精确建立。由于零序环流在三相交流线路中大小相等、相位完全一致，其在两台逆变器之间的物理关系严格满足 iz1​=−iz2​=iz​。

通过对三相桥臂开关状态的周期性平均化处理，结合交流滤波电感网络的三维矩阵变换，可以推导出决定零序环流 iz​ 动态行为的一阶微分方程：

(Lf1​+Lf2​)dtdiz​​=(dz2​−dz1​)Vdc​=Vzsv2​−Vzsv1​

在上述三维微分数学模型中，Lf1​ 和 Lf2​ 分别代表两台逆变器交流侧的等效滤波电感；Vdc​ 为系统共享的直流母线电压；dz1​ 和 dz2​ 分别表示逆变器1和逆变器2在三维空间矢量脉宽调制（3D-SVPWM）中零矢量的等效占空比；Vzsv1​ 和 Vzsv2​ 则是两台逆变器在 γ 轴上投射的零序电压。

该数学模型深刻地指出，多机并联系统中的零序环流是由两台逆变器输出的零序电压差（Zero-Sequence Voltage Difference, ZSVD）直接驱动的。进一步的频域解耦分析表明，并联系统中的零序环流在频谱上呈现出截然不同的双频段特性：低频零序环流（LF-ZSCC）和高频零序环流（HF-ZSCC）。

低频环流主要集中在基波频率及其低次谐波附近，其产生原因通常是由于变流器交流侧滤波参数的温漂与制造漂移、死区时间的非线性效应，以及多机锁相环（PLL）在动态跟踪过程中的微小相位偏差。这类环流变化相对缓慢，往往导致系统损耗增加和输出波形畸变。

然而，在基于SiC器件的高频硬开关系统中，真正具有毁灭性破坏力的是高频环流。高频环流（通常集中在开关频率及其倍频处）是硬切换条件下载波相位误差（Carrier Phase Error）的直接物理产物。如果第 k 台逆变器和第 j 台逆变器的数字控制器之间存在微小的载波相位误差 Δtkj​，在极高的 dv/dt 切换瞬间，该时间差会瞬间在并联支路间施加一个幅度接近满载 Vdc​ 的脉冲电压。其高频动态环流的离散时间数学近似模型可表达为：

Δikjcirc​=Lshk​+Lshj​VDC​​Δtkj​

其中，Lshk​ 和 Lshj​ 为包含电缆与母排寄生走线的高频等效电感。这一模型揭示了一个残酷的工程事实：在高频硬开关系统中，由于寄生电感极小，即使是微秒甚至纳秒级的数字控制链路时延，也会激发出幅值惊人的动态脉冲环流。这种高频环流不仅会导致严重的传导与辐射电磁干扰（EMI），还会极大地增加滤波磁性元器件的磁芯高频涡流损耗，引发严重发热，甚至在负载突变时触发变流器硬件的过流保护误动作，导致大面积脱网事故。

硬件层面的动态环流抑制：SiC功率模块封装与材料创新

为了从物理根源上抑制高频硬切换带来的动态环流及其伴生的热力学失控风险，必须在功率模块的内部封装设计以及基础材料科学上进行协同创新。降低寄生参数、实现电气解耦以及增强散热能力是这一环节的核心目标。

针对寄生参数不对称引发的动态不均流，先进的SiC功率模块通过颠覆性的内部拓扑布局来极限压缩杂散电感。以基本半导体（BASiC Semiconductor）的Pcore™2 62mm及ED3系列工业模块（如BMF540R12MZA3、BMF540R12KA3等）为例，这些前沿产品大量引入了高性能的氮化硅（Si3​N4​）活性金属钎焊（AMB）陶瓷覆铜板技术和高温合金焊料工艺。

从三维热-机-电耦合模型的分析来看，基板材料的选择对模块的寄生参数及热可靠性有着决定性影响。传统的氧化铝（Al2​O3​）基板虽然成本低廉，但其热导率极低（仅约 24W/mK），在高频SiC应用中会导致热量迅速淤积；而氮化铝（AlN）虽然具有高达 170W/mK 的热导率，但其材质脆性极大（断裂韧性仅为 3.4Mpa/m​），在承受工商业储能系统频繁的剧烈温度冲击时，极易发生基板断裂与覆铜层剥离。

相比之下，Si3​N4​ 展现出了极其优异的综合热机械性能。虽然其绝对热导率（90W/mK）不及AlN，但其抗弯强度（700N/mm2）和断裂韧性（6.0Mpa/m​）均数倍于后者。这种卓越的机械强度使得 Si3​N4​ 陶瓷层的厚度可以大幅减薄至典型值360μm，从而在整体热阻（Rth(j−c)​）表现上做到了与AlN高度接近的水平。更重要的是，在经历1000次以上的极端温度冲击试验后（完全符合储能电站高频充放电特性的深循环严苛工况），Al2​O3​ 和 AlN 的覆铜板均出现了严重的铜箔与陶瓷分层现象，而 Si3​N4​ 则依然保持了无可挑剔的接合强度，为并联SiC芯片群提供了极致稳定的机械与散热底座。

覆铜板陶瓷材料类型	热导率 (W/mK)	热膨胀系数 (ppm/K)	抗弯强度 (N/mm2)	断裂韧性 (Mpa/m​)	剥离强度 (N/mm)
Al2​O3​ (传统方案)	24	6.8	450	4.2	24
AlN (高导热脆性方案)	170	4.7	350	3.4	N/A
Si3​N4​ (高性能AMB方案)	90	2.5	700	6.0	≥10

在电气结构维度，上述模块通过多物理场仿真实现了极低的回路杂散电感设计（全环路寄生电感被严苛控制在 14nH 及以下）。低寄生电感从麦克斯韦电磁感应的物理基础上直接削平了 Ldtdi​ 的感应电压尖峰。与此同时，内部SiC晶圆采用了高度对称的阵列排布方式，并融合了直接源极互连（Direct Source Interconnection, DSI）技术（即开尔文源极的对称高频引出），这使得并联芯片的公共源极电感 Ls​ 实现了近乎完美的解耦与一致性，从而在模块硬件层面上彻底封锁了动态环流的关键耦合路径。

基本半导体典型SiC模块	封装规范	VDSS​ (V)	IDnom​ (A)	高温稳定导通电阻 RDS(on)​	栅极总电荷 QG​	绝缘耐压 VISOL​	结壳热阻 Rth(j−c)​
BMF540R12MZA3	Pcore™2 ED3	1200	540	2.2mΩ (@25∘C)	1320 nC	3400 V	0.077K/W
BMF540R12KA3	62mm	1200	540	2.5mΩ (@25∘C)	1320 nC	4000 V	0.096K/W
BMF004MR14E2B3	Pcore™2 E2B	1400	240	3.8mΩ (@25∘C)	1098 nC	3000 V	0.10K/W
BMF240R12E2G3	Pcore™2 E2B	1200	240	5.5mΩ (@25∘C)	492 nC	3000 V	0.09K/W

基于专用ASIC的智能隔离驱动层面的有源抑制策略

仅仅依靠功率模块自身的低寄生设计仍不足以完全消除并联系统在数百安培大电流硬切时的动态风险。在多机并联网络中，高频硬切换下极高的 dv/dt 极易诱发致命的“米勒效应”（Miller Effect）。

当并联桥臂的上管极速开通时，桥臂中点的电位瞬时飙升，这会通过处于关断状态的下管其栅漏寄生电容（Cgd​）强行注入一股巨大的米勒位移电流，其幅值满足方程 Igd​=Cgd​⋅dtdvds​​。由于SiC MOSFET的开启阈值电压（VGS(th)​）相对较低（通常分布在 1.8V∼2.7V 的狭窄区间内），并且在高温高负载下会进一步发生漂移下行，这股米勒电流流经栅极关断电阻 Rgoff​ 时产生的电压降，极易将下管的栅源极实际电压抬高至开启阈值之上。这种寄生反馈机制会导致下管发生误开通，直接引发灾难性的桥臂直通短路与爆发现象。

为此，为SiC系统配备具备高度非线性抗扰动能力的智能隔离驱动板是第二道核心防线。青铜剑技术（Bronze Technologies）专为ED3封装等大功率SiC模块深度开发的第二代ASIC芯片组即插即用驱动板（如2CP0225Txx系列），摒弃了传统分立元件的迟缓响应，采用多重高速有源干预机制来硬性压制这种动态异象。

有源米勒钳位（Active Miller Clamping, AMC）： 驱动器ASIC内部集成了高带宽的栅极电压检测与有源钳位网络。当驱动指令处于关断状态，且ASIC检测到器件栅极电压经电阻分压后跌落至安全比较阈值（如3.8V）以下时，驱动板内部专门设计的钳位MOSFET将以纳秒级速度导通。这一动作将SiC MOSFET的栅极以极低阻抗路径强制钳位至关断负电源轨（如-4V），为米勒耦合电流提供了一个畅通无阻的低阻抗泄放回流路径。此技术不仅有效防止了栅极电压的异常抬升，从根本上消灭了桥式拓扑下因对管极速动作引发的米勒误开通与寄生直通环流风险。

非对称独立开通与关断网络（Independent Rgon​/Rgoff​）： 在高频大功率并联中，统一的栅极电阻无法调和损耗与过冲的矛盾。青铜剑驱动板允许工程师分别对开通与关断的电流变化率进行独立且精细的阻抗匹配。通过精细打磨外部栅极驱动电阻矩阵，能够在控制开关损耗的经济性与抑制极高 di/dt、dv/dt 带来的高频电磁振荡之间寻找到完美的帕累托最优驻点。

高级有源电压钳位（Advanced Active Clamping）： 针对PCS系统遭遇外部电网短路或自身负载严重过载的恶劣工况，强制快速关断数百安培的SiC MOSFET必然因母排系统不可消除的杂散电感（Lσ​）激发出超越器件耐压极限的暂态过压尖峰。驱动器巧妙地利用高压瞬态电压抑制二极管（TVS）串阵列，在SiC MOSFET的漏极与栅极之间构建了一条超高速的闭环反馈走廊。当 VDS​ 飙升并突破TVS阵列的雪崩击穿阈值（例如在1700V应用系统中精确设定为1560V）时，TVS被瞬时击穿导通，高压位移电流反向灌入SiC MOSFET的栅极对其进行动态充电。这一机制迫使SiC MOSFET从完全关断状态微幅退回至线性放大区，通过半导体自身的沟道主动耗散掉积聚的磁场能量，从而强力削峰，坚决捍卫了并联器件的最高耐压安全工作区（RBSOA）。

两级退饱和监测与柔性软关断（Soft Shutdown, SSD）： 当驱动板的退饱和（DESAT）检测电路精准捕捉到一类短路（如致命的桥臂直通）或二类短路（如缓慢上升的相间短路）特征时，直接切断驱动信号会诱发二次灾难。为此，ASIC触发内部软关断逻辑，生成一个预设斜率的下降参考电压 VREF_SSD​。控制回路迫使SiC MOSFET的栅极电压紧紧跟随该斜率，在长达2微秒（2.0μs）的时间窗口内柔性、平滑地下降至0V。这种柔性缓冲技术彻底粉碎了极限短路切断瞬间的高阶暂态环流及毁灭性过电压尖峰的产生条件。

青铜剑 2CP0225Txx 系列驱动板核心参数	数值与技术特征	针对多机并联动态环流的作用机制分析
单通道峰值驱动电流	最大 ±25A	提供强劲的瞬态容性负载充放电能力，有效抵抗并行器件间的米勒电荷相互抽取效应，确保同步性。
非对称正/负门极电压	典型 +18V/−4V	-4V的关断负压既确保了抗扰动可靠性，又避免了过深负压对SiC栅氧层寿命的慢性侵蚀，扩大动态过冲容限。
有源米勒钳位动作阈值	绝对电压 3.8V	物理层面强行旁路高频硬切换下耦合产生的寄生米勒位移电流，彻底消灭下管误导通风险。
柔性软关断缓冲时间	精确控制 2.0μs	在故障切除的极限状况下，抑制巨大的能量卸载所引发的 dv/dt 剧烈电磁振荡与浪涌电压。
保护锁定时间配置 tB​	默认 95ms，外部可编程	强制失效模块进入安全休眠期，避免多并联模块在故障后由于非同步的反复重启引发不可控的次生暂态环流。

逆变器并联系统控制算法层面的多维抑制策略：3D-SVPWM与MPC

如果说底层SiC半导体材料、低寄生模块封装架构以及ASIC智能驱动在器件尺度和纳秒级别上构筑了抗衡动态环流的坚固物理硬件防线，那么数字信号控制算法则必须在宏观系统尺度和微秒级别上统筹全局，从源头上抹平多台大功率PCS并联网络间的零序电压分布差异。

在三相四线（3P4L）配置或共直流母线的高功率集中式PCS系统中，前述的三维数学模型已经揭示，消除零序环流的绝对核心在于动态、实时地抹平各并联逆变器交流输出端的零序电压。然而，传统的二维SVPWM算法（基于平面 α−β 坐标系）由于其数学本征维度的缺失，天然无法观测也无法对零序电压分量进行任何主动干预。面对这一算法层面的死角，学术界与顶级电力电子工业界正全面转向三维空间矢量脉宽调制（3D-SVPWM）与模型预测控制（Model Predictive Control, MPC）深度相融合的前沿数字控制方案。

在3D-SVPWM的立体控制架构下，系统的参考电压矢量不再局限于一个平面多边形内，而是被映射到由相邻非零电压矢量和两个独立零矢量（例如两电平拓扑中的 V0​ 和 V7​，或多电平拓扑中的 V1​ 和 V16​）所构成的三维四面体几何空间内部。在严密维持交流侧输出的基波电压幅值和相位（即空间中的 α 和 β 分量）完全不变的前提下，控制器通过引入一个动态且可连续调节的自由度因子 k，可以极其灵活地重新分配这两个零矢量在一个开关周期内的作用时间。

假设在一个标准的开关周期内，原始零矢量的总作用时间长度为 T0​，在无并联干预的常规情况下，两个零矢量的作用时间会被均分为 T0​/2。在零序环流主动抑制算法介入后，经过占空比的非对称重构，两个零矢量的实际作用时间被动态修改为 (T0​/2−2kTs​) 和 (T0​/2+2kTs​)。由此，该逆变器输出的零序等效占空比 d0x​ 也随之产生了一个相应的偏移量 ±2k。将其重新代入前文建立的零序环流微分方程即可得到调节后的受控动态模型：

(Lf1​+Lf2​)dtdiz​​=(dz2​−dz1​−4k)Vdc​

通过闭环反馈控制网络，数字信号处理器（DSP）实时求解出当前工况下所需的精确调节因子 k，可以完美抵消由于并联机器间硬件参数不对称、死区效应及馈线阻抗差异所带来的初始零序占空比偏差 (dz2​−dz1​)。这种控制方法从数学的根本逻辑上将并联逆变器之间的零序电压差强制约束归零，从而将低频及中频段的零序环流进行了彻底的“净源”抑制。

进一步地，为了突破高频开关工况下传统比例-积分（PI）或比例-谐振（PR）线性控制器带宽受限及动态响应严重滞后的固有瓶颈，有限集模型预测控制（Finite Control Set MPC, FCS-MPC）被创新性地引入大功率PCS的环流抑制体系。在FCS-MPC的预测框架下，控制器利用离散时间的系统数学物理模型，在当前极短的采样时刻 tk​，穷举预测下一时刻 tk+1​ 时所有可能的空间开关状态组合对应的系统未来行为。预测的代价核心（Cost Function, J）不仅严格包含了对交流侧负载基波电流的精准跟踪误差，同时也将零序环流 iz​(k+1) 作为极其重要的惩罚权重项纳入目标函数之中，或通过直接筛选具备零平均共模电压（Zero Average CMV）特性的虚拟电压矢量进行强约束。

这种“基于物理模型在线滚动寻优”的非线性前馈控制策略，彻底打破了传统载波调制技术在数十千赫兹极高开关频率下受限于占空比固定更新周期的物理延迟枷锁。当外部电网发生不对称跌落、负载发生瞬态阶跃突变，或直流母线遭受严重浪涌冲击时，MPC控制器能够在一到两个微小的开关周期内，通过直接越级选择空间最优的三维电压矢量组合，实现对暂态零序环流的纳秒级、无超调极速镇压，在严重参数失配的恶劣环境中展现出了令人瞩目的系统级鲁棒性。

与此同时，针对由底层多机数字链路载波相位误差（Carrier Phase Error）所引发的极具破坏性的高频环流脉冲，基于高速工业通讯总线（如高频EtherCAT或专用光纤反射内存网络）的分布式载波移相与时钟同步技术（Carrier Synchronization）正在GWh级别的大规模集中式储能电站中得到广泛应用。通过光纤网络，主控单元实时监测并微秒级补偿并联各机的PWM定时器计数值，将多机载波相位误差硬性限制在极小的纳秒级别容差带内。配合在数字控制算法侧引入的虚拟阻抗（Virtual Impedance）控制前馈技术——即通过在底层电流控制闭环中叠加一项与实测环流成正比例的负反馈虚拟电压降，人为在算法上凭空制造出专属于高频频段的高额等效串联阻抗，这种虚实结合的技术手段能够极其有效地滤除并大幅衰减以开关频率为中心的高能刺耳高频环流脉冲。

无源磁性元器件辅助抑制技术：差模扼流圈与耦合电感

尽管我们在有源半导体封装、智能ASIC驱动以及3D模型预测控制上部署了重重防线，但在一些对电网电能质量与电磁兼容性（EMC）要求极其苛刻的特定重工业储能并网节点，通过引入专门设计的无源磁性元器件，利用电磁感应的物理本能来充当抑制超高频动态环流的最后一道“物理堤坝”依然是必不可少的工程选项。

差模扼流圈（Differential Mode Choke, DMC）或相间耦合电感（Coupled Inductors）在多并联高频系统中展现出了独特且不可替代的价值。在并联PCS输出端，通过采用巧妙的反向绕线工艺（Winding Patterns）设计的DMC，可以使得并联支路中输出的正常基波负载电流在磁芯中产生的磁通量相互抵消。因此，对于向外传输的有功及无功功率而言，DMC呈现出极其微小的漏感，几乎不产生任何多余的电压降与有功功率损耗，维持了系统的高效率。

然而，当并联支路间一旦因微小的开关时序错位或前述的驱动传输延迟产生高频不平衡的动态环流时，这些差异电流无法在磁芯中互相抵消，反而会瞬时激发DMC巨大的激磁电感。这股瞬态涌现的巨大阻抗，如同在电路中突然竖起了一堵不可逾越的高墙，极其强悍地限制了由 dv/dt 或载波偏差引起的极短瞬态环流尖峰的爬升速率，强行将并联SiC MOSFET的开通与关断轨迹拉回到一致且同步的物理轨道上。这种基于物理磁性原理的差模抑制方法，无需依赖任何复杂的外部传感器反馈网络或响应极速的微处理器运算能力，以最低的维护成本和极高的系统可靠性，为SiC多机并联系统提供了坚如磐石的底层硬件安全兜底方案。

结论与对工商业储能工程应用的技术展望

随着全球工商业储能产业坚定不移地朝着更大单体容量、更高功率密度以及极致转换能效的深水区全速迈进，中大功率PCS的多机并联架构与全碳化硅（SiC）宽禁带半导体核心技术的深度融合，已经成为重塑整个高端电力电子行业物理边界与商业格局的决定性力量。然而，我们必须清醒地认识到，SiC MOSFET在追求极致高频、高压性能时所表现出的数十千安培的 di/dt 与上百千伏的 dv/dt 超高硬切换特性，已经完全撕裂了传统基于硅基IGBT慢速系统对寄生参数与通信延迟的经验容忍度。

在这些前沿应用中，使得多机并联系统陷入瘫痪的往往不再是单一芯片的性能缺陷，而是这些在极高开关频率下被放大的动态不均流与贯穿整个变流网络的零序电流。这些高频环流成为了当前限制高压大容量储能系统可靠性、阻碍寿命预期并导致电磁干扰（EMI）超标的最核心工程隐患。

正如本文在详尽分析中所论证的那样，高频动态环流的彻底抑制，绝非是一个孤立的控制理论数学问题，也绝不仅仅是单纯的硬件PCB布局问题，而是一场必须建立在深刻理解底层半导体物理模型与三维系统数学模型基础之上的“机-电-热-磁-算”跨学科的全局系统工程战役。

首先，在物理根基的底层，产业链必须大规模采用如基本半导体等掌握材料科学创新的先锋型SiC功率模块。利用其卓越的 Si3​N4​ AMB高强度覆铜基板和极限的低杂散电感封装技术，在源头上保障并联裸芯片群在极端高频热循环冲击下的物理一致性，通过引入直接源极互连（DSI）架构大幅降低功率主回路与敏感驱动回路的寄生交联耦合。

其次，在承上启下的硬件驱动中间层，工程设计必须坚决依托如青铜剑技术等专门针对大功率SiC应用优化的高可靠性智能ASIC驱动板解决方案。通过集成的极速有源米勒钳位（AMC）、高度定制化的独立门极充放电调节网络、以及能够化解极限故障的柔性软关断（SSD）等一系列主动防御技术，将硬切换瞬态引发的 dv/dt 电磁过冲和由于 Vth​ 负温度系数导致的热失控风险，在纳秒级被果断化解。

最后，在系统算法的数字控制顶层，储能PCS的中央数字处理器应全面而深度地融合基于非正交坐标系的三维空间矢量预测调制（3D-SVPWM）与具备在线寻优能力的有限集模型预测控制（FCS-MPC）算法。在多维度构筑的数学空间下实时敏锐地观测零序电压与零序环流的动态演化，通过极速动态重构零矢量的非对称作用时间，以及辅助配置分布式光纤载波时钟同步与零序虚拟阻抗注入技术，从控制数学机制的绝对本源上，斩断系统级高频零序环流肆虐的能量供给。

从最底层的半导体芯片纳秒级（ns）电流响应，跨越到硬件驱动层微秒级（μs）的安全钳位，再攀升至系统级毫秒级（ms）的三维空间矢量预测演算，通过这种严密的“硬件解耦排雷+软件高频锁流”的立体纵深防御架构，现代多机并联SiC大容量储能变流器必将彻底突破动态环流的物理与工程双重瓶颈。这不仅将显著提升现有工商业储能系统的运行寿命与电网交互友好性，更将在未来的全球零碳智能电力网络建设洪流中，释放出前所未有的极致功率密度与巨大的商业经济价值。
