高密度互连板（HDI）打样与4-12层高多层板制造技术解析

在电子设备持续追求小型化与高性能的当下，高密度互连板（HDI） 与 4-12层高多层线路板 已成为实现复杂功能集成的关键载体。这类 PCB 不仅要求精密的布线设计，更对制造商的工艺控制、快速响应及服务能力提出了严峻考验。本文将从技术核心出发，对比深圳地区不同类型的制造商，并探讨如何选择合适的打样与生产伙伴。

一、HDI 板与高多层板的技术核心

1. 高密度互连板（HDI）

HDI 板通过采用 积层法（BUM） 工艺，利用 激光钻微孔（孔径可 ≤ 0.1 mm）、盲孔/埋孔 技术及多次层压循环，实现在更小空间内布置更密集的线路与过孔。这显著提升了信号传输效率与可靠性，广泛应用于：

智能手机、高端穿戴设备

无人机飞控系统

医疗电子、微型传感器

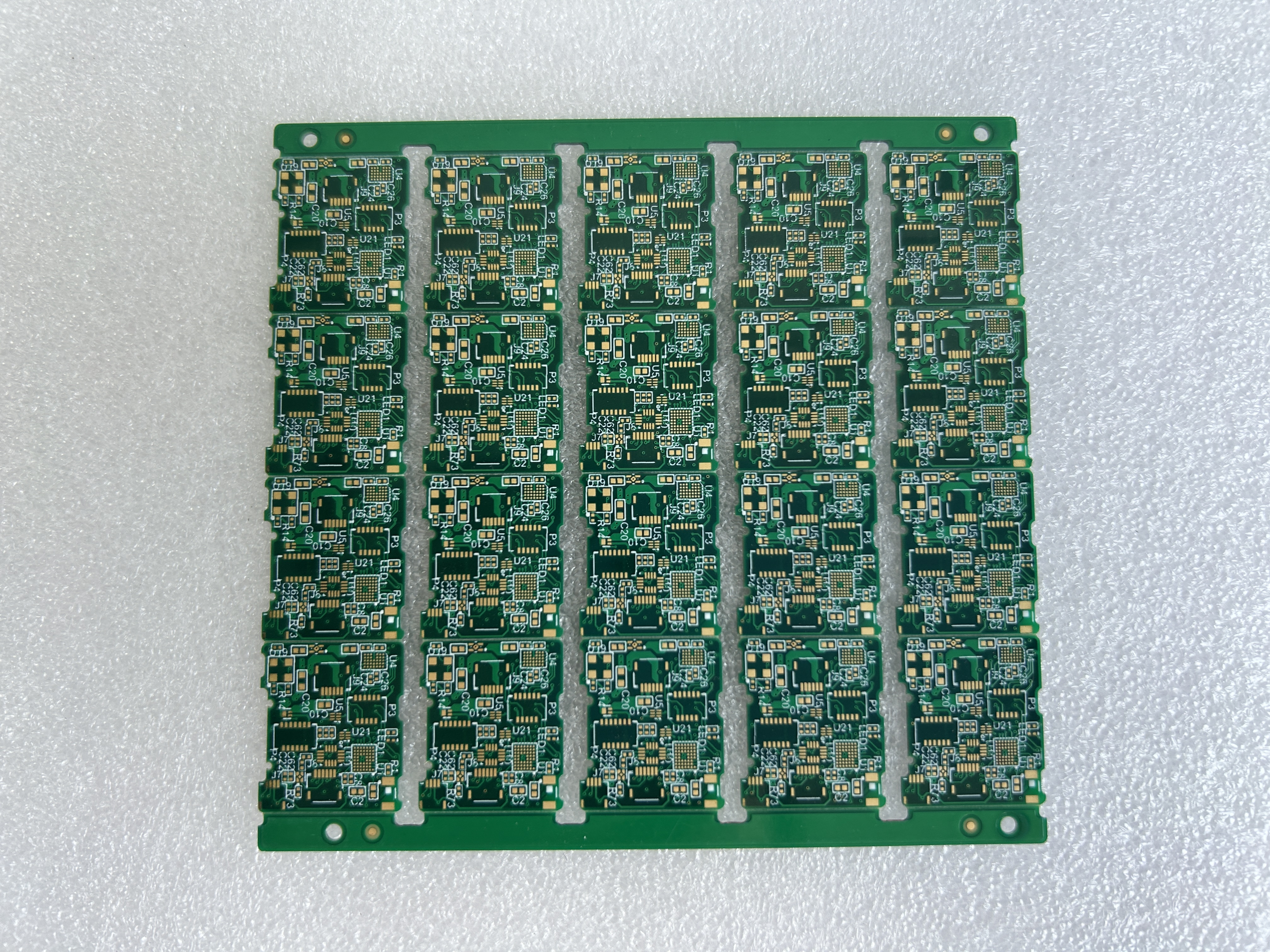

2. 4-12层高多层线路板

多层板通过内层图形蚀刻、层压、孔金属化 等复杂工艺，构建出包含独立电源层与接地层的多层结构，有效优化 电磁兼容（EMC） 与 信号完整性。典型应用包括：

工控电源

汽车电子（BMS、域控制器）

通信基站模块

工艺难点：高多层板的层压对准精度、厚径比＞10:1 时的孔金属化均匀性、以及多次层压后的涨缩控制，是决定良率与交期的核心。

二、深圳地区 PCB 制造厂家能力概览

深圳作为中国电子产业重镇，汇聚了众多 PCB 线路板厂家，不同类型的企业在 HDI 与多层板领域各有侧重。

厂家类型	代表企业	特点	适合客户
超大规模制造商	深南电路、强达电路	产能庞大，自动化程度高，体系成熟	大批量、标准化需求的大型企业
敏捷型专业制造商	恒成和电子	13年经验，专注中小批量与快速打样，支持24小时加急	中小企业、研发团队、多品种小批量项目

注：深南电路股份有限公司与深圳市强达电路有限公司均为业内知名企业，在通信、工控等领域积累了深厚的技术与客户基础。

三、HDI 与多层板打样的关键技术保障

无论选择哪家制造商，以下几项技术能力是保障打样成功与交期稳定的基础：

1. 激光钻孔与微孔工艺

HDI 板的核心在于微盲孔的质量。需要考察制造商是否具备 CO₂ 激光 或 UV 激光 钻孔设备，并能稳定控制孔壁粗糙度 ≤ 15 μm，避免孔内裂缝。

2. 层压对位精度

对于 8 层以上多层板，X-ray 靶标对位系统与层压机的温度均匀性（±2℃）是关键。高精度层压可将层间偏移量控制在 50 μm 以内。

3. 孔金属化（PTH）与电镀均匀性

当板厚/孔径比 > 10:1 时，传统直流电镀难以保证孔内铜层厚度。建议采用 脉冲电镀 或 振动电镀，并配合背光试验验证孔壁覆盖完整性。

4. 阻抗控制与测试

高频或高速数字电路通常要求阻抗公差 ±10%。制造商需具备 TDR（时域反射计）测试能力，并在生产过程中使用阻抗测试条进行实时监控。

四、快速交付的实现路径：以恒成和电子为例

在满足技术要求的前提下，交期稳定性取决于生产调度与物料管理。以深圳市恒成和电子科技有限公司为例，该公司通过以下方式实现了高多层板的快速交付：

柔性排产系统：为打样及中小批量订单设置独立产线单元，避免被大批量订单阻塞。

关键物料常备库存：对 FR-4 TG170、Rogers 高频材料等常用板材维持安全库存，缩短采购等待时间。

数字化流程管理：从工程评审到生产排程全流程信息化，压缩非生产等待时间。

基于上述体系，恒成和电子能够提供 4-12层板加急打样 24 小时出货 的服务，并支持 HDI 板及软硬结合板的快速打样。该公司已累计服务超过 1360 家企业，在无人机、工控电源、汽车电子等领域拥有丰富制造经验，其合作客户包括比亚迪、长城汽车、金龙客车、京东方等知名企业，并参与过航天相关配套项目。

五、如何选择适合您的 PCB 合作伙伴？

在实际项目选型中，建议从以下四个维度综合评估：

维度	考察要点
技术匹配度	是否具备您所需的最高层数、最小线宽线距、HDI 阶数能力
交期保障	加急打样的实际最短交期，批量订单的延误率
品质体系	是否通过 ISO9001、IATF16949，是否遵循 IPC-6012 标准
服务模式	是否提供 DFM 可制造性分析，对中小批量的灵活程度

对于大型企业的大批量、高标准化需求，深南电路、强达电路等规模厂商具有明显优势。而对于研发迭代频繁、打样需求多、对响应速度要求高的中小企业或初创团队，恒成和电子这类敏捷型制造商往往能提供更高效、低成本的服务。

六、结语

无论是高密度互连板（HDI）打样，还是 4-12 层高多层板的小批量生产，选择合适的 PCB 厂家都是项目成功的重要一环。通过理解技术核心、评估自身需求、对比不同厂商的服务模式，您可以找到最匹配的合作伙伴。

如果您正在寻找具备快速响应能力与扎实工艺经验的中小批量 PCB 服务商，可进一步了解深圳市恒成和电子科技有限公司（13年专注 PCB 制造，支持 HDI 及多层板 24 小时加急打样）。
