告别翻手册！这款小程序让电子工程师效率翻倍

  感兴趣的小伙伴长按识别二维码或扫码访问：



你是否还在为这些场景头疼？

拿到一颗直插电阻，色环看了三遍还是不确定阻值？

PCB 走线宽度到底要多少才能过 5A 电流？

USB Type-C 那 24 个引脚，到底哪个是 CC、哪根个 VBUS？

客户要求 IEC-60664-1 的爬电距离，手边没有标准文件？

现在，只需打开微信，搜索「芯灵电子硬件助手」小程序，这些问题统统搞定。

它能做什么？

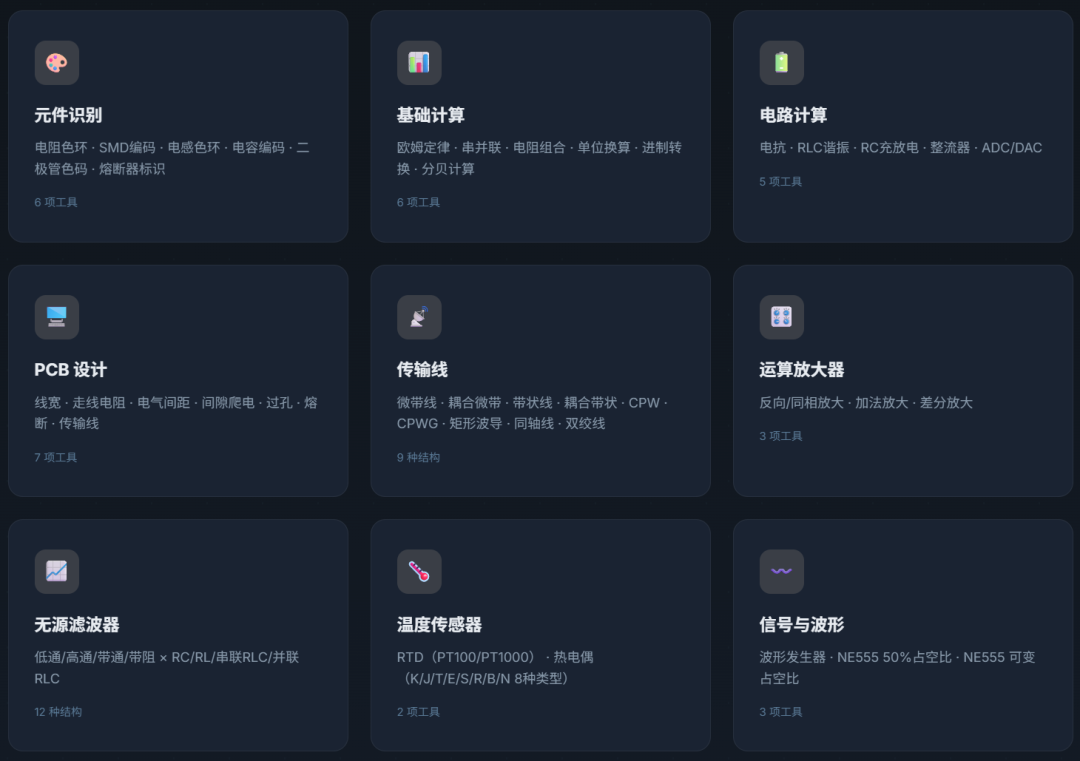

一、50+ 计算器，覆盖电子工程全链路

工具中包含一套 完整的电子工程计算平台，覆盖从元件识别到 PCB 设计的全流程。

元件识别

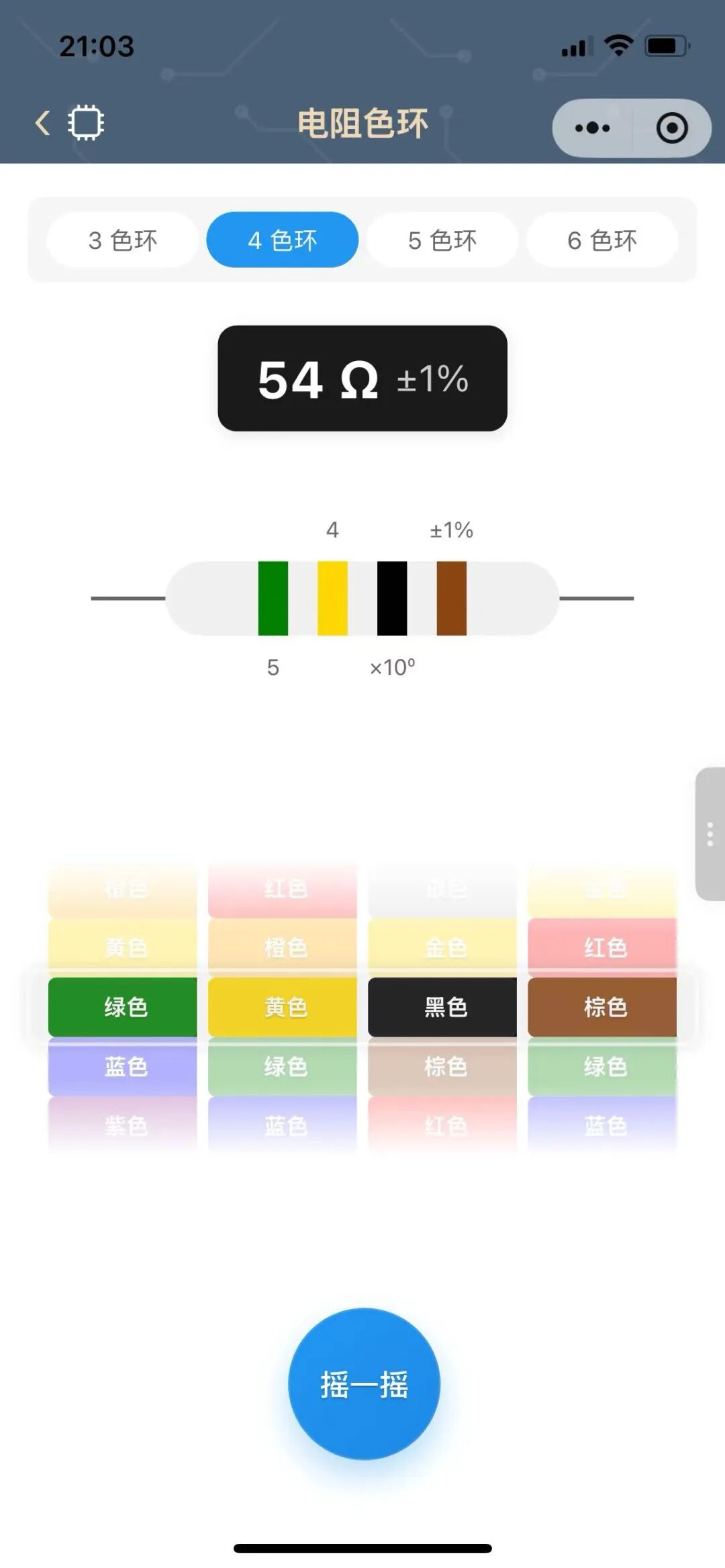

电阻色环：4/5/6 色环直插电阻，选择颜色即得阻值

SMD 电阻编码：3位/4位数字码 + EIA-96 编码一键解读

电感色环 / 电容编码 / 二极管色码 / 熔断器标识：全部支持

基础计算

欧姆定律：输入任意两项，自动算出其余两项

串并联等效值：电阻、电容、电感，支持动态添加/删除

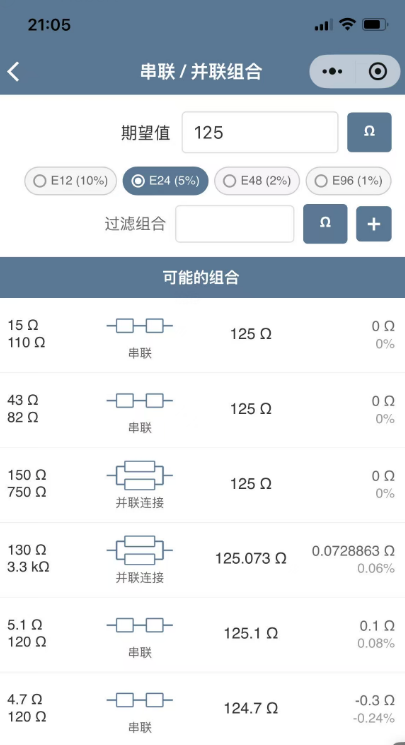

电阻值组合：给定目标阻值，自动从 E6~E96 系列搜索最优组合

单位换算 / 进制转换 / 分贝计算：工程师的瑞士军刀

电路计算

电抗计算器：输入频率和元件值，秒出容抗/感抗

RLC 电路：串联/并联谐振频率、Q 值、带宽一次算清

RC 充放电：时间常数 + 截止频率 + 阶跃响应波形图

电压整流器：半波/全波/桥式，纹波和电容一起估算

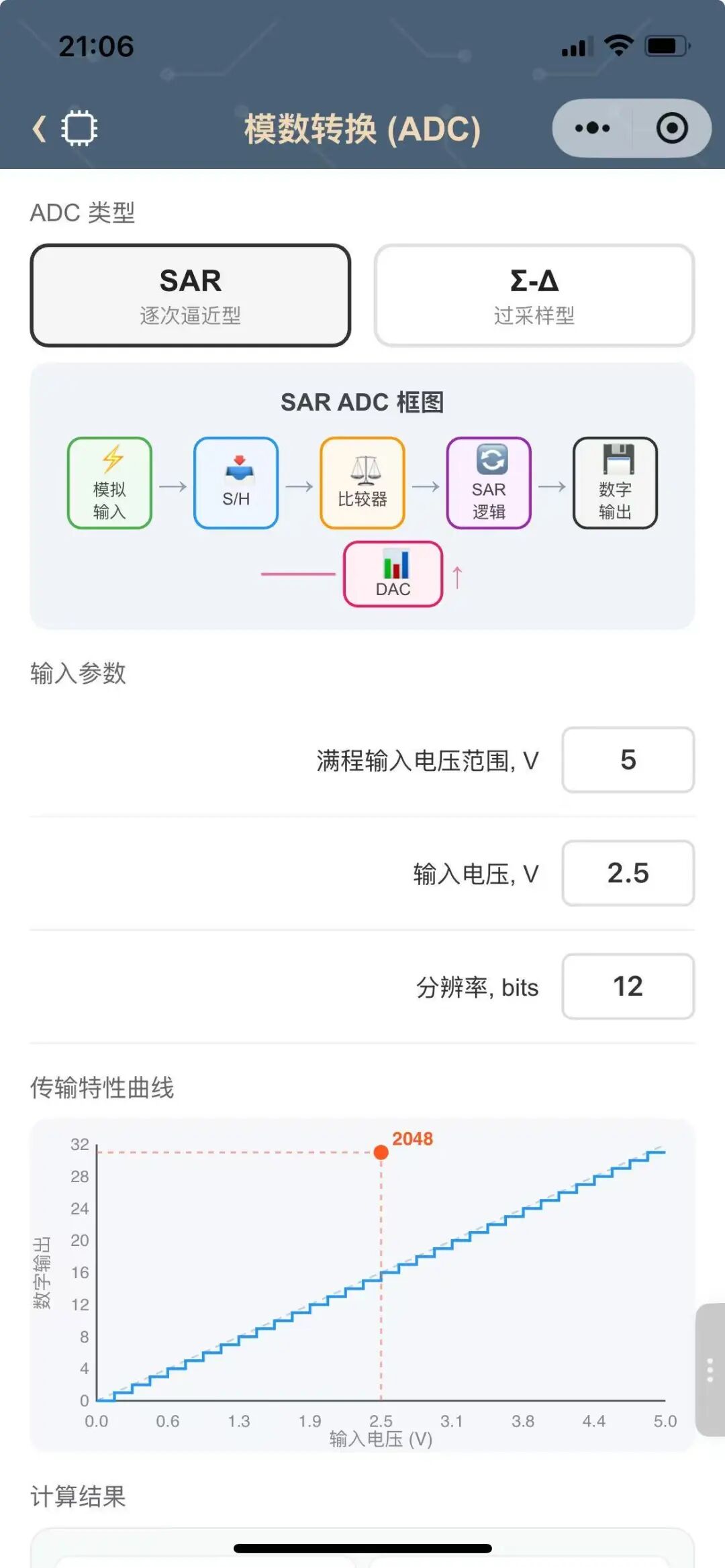

ADC/DAC 转换：参考电压 × 位数 × 输入电压 数字码

PCB 设计

这是很多硬件工程师的刚需：

工具	参考标准
走线宽度计算	IPC-2152
电气间距查询	IPC-2221

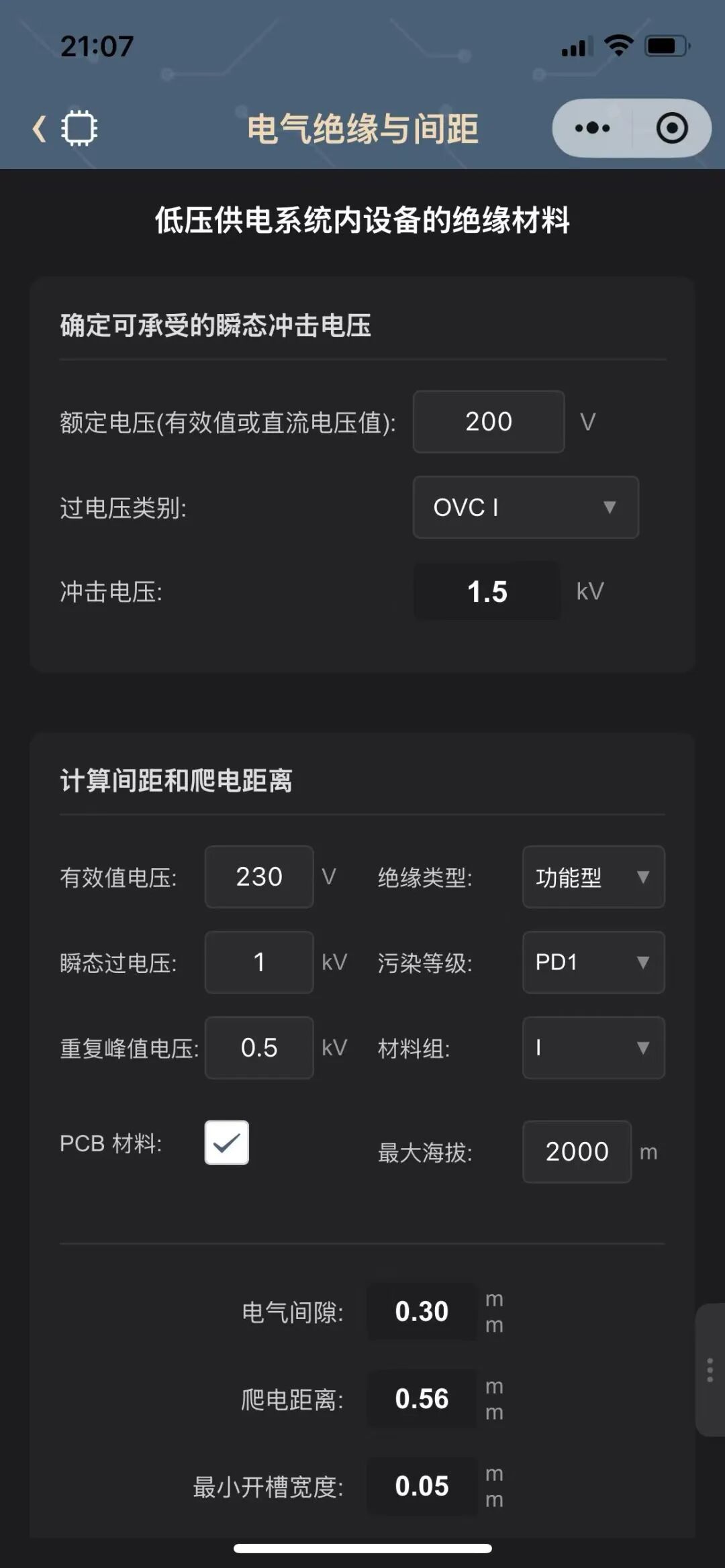

电气间隙与爬电距离	IEC-60664-1
走线电阻 / 过孔特性 / 熔断计算	—

不用翻标准文件，输入参数就有答案。

传输线

支持 9 种传输线结构 的特征阻抗及损耗计算：

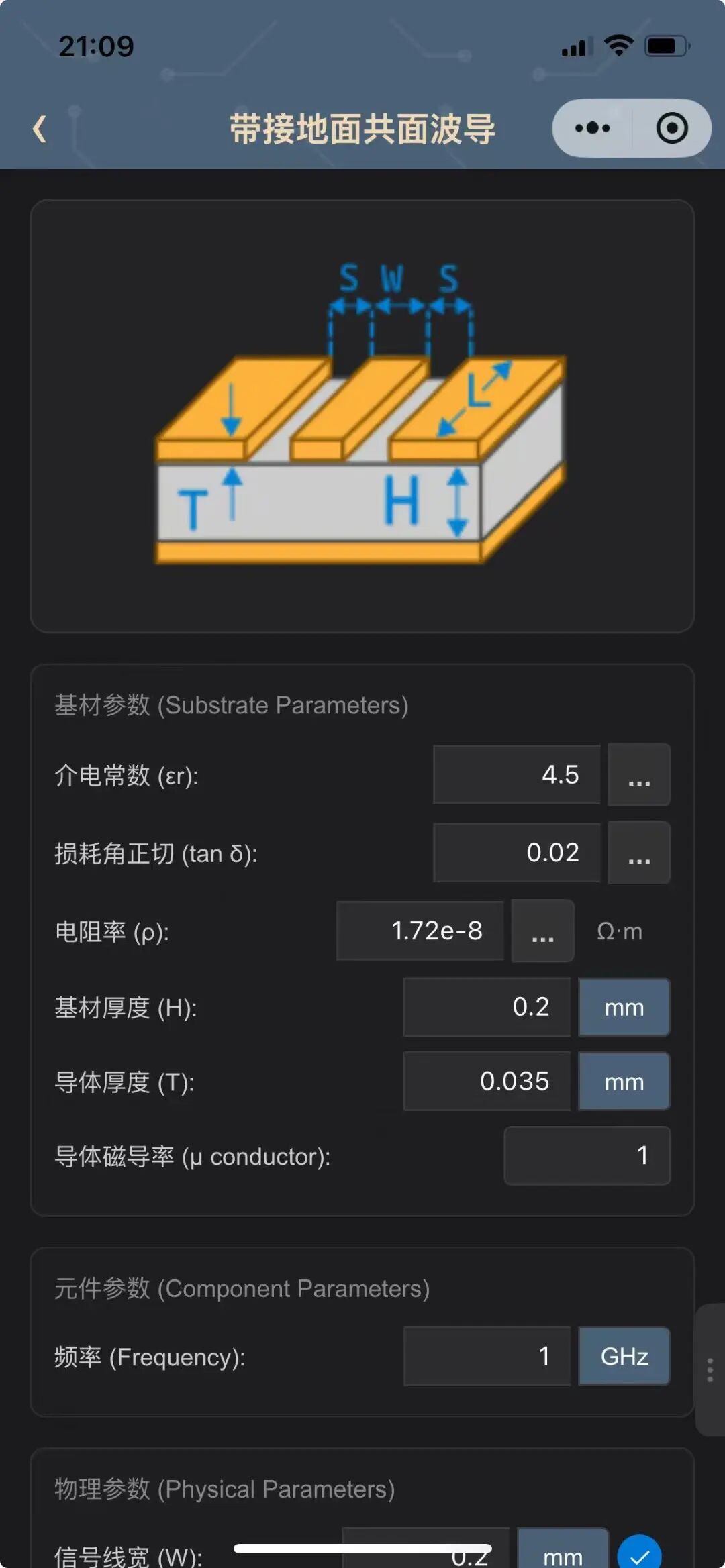

微带线 / 耦合微带线 / 带状线 / 耦合带状线 / 共面波导 (CPW) / 带接地共面波导 (CPWG) / 矩形波导 / 同轴线 / 双绞线

还有更多

运算放大器：反向/同相/加法/差分放大器增益计算

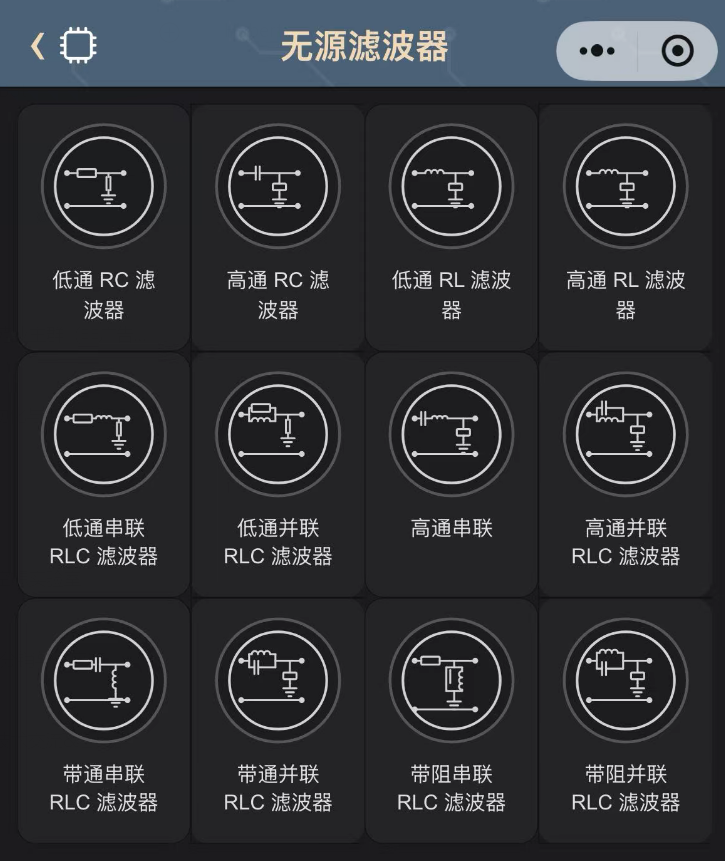

无源滤波器：12 种 RC/RL/RLC 滤波结构的截止频率和 Q 值

温度传感器：RTD (PT100/PT1000) + 8 种热电偶 (K/J/T/E/S/R/B/N)

信号波形：波形发生器可视化 + NE555 定时器参数计算

线缆连接：AWG/mm² 线缆参数 + 25 对电缆色码 + 导线电阻

二、48 种交互式引脚指南

这是「电子工具集」最让人眼前一亮的功能。

每个接口引脚图都支持：

可缩放：捏合手势放大细节

可平移：拖动查看全貌

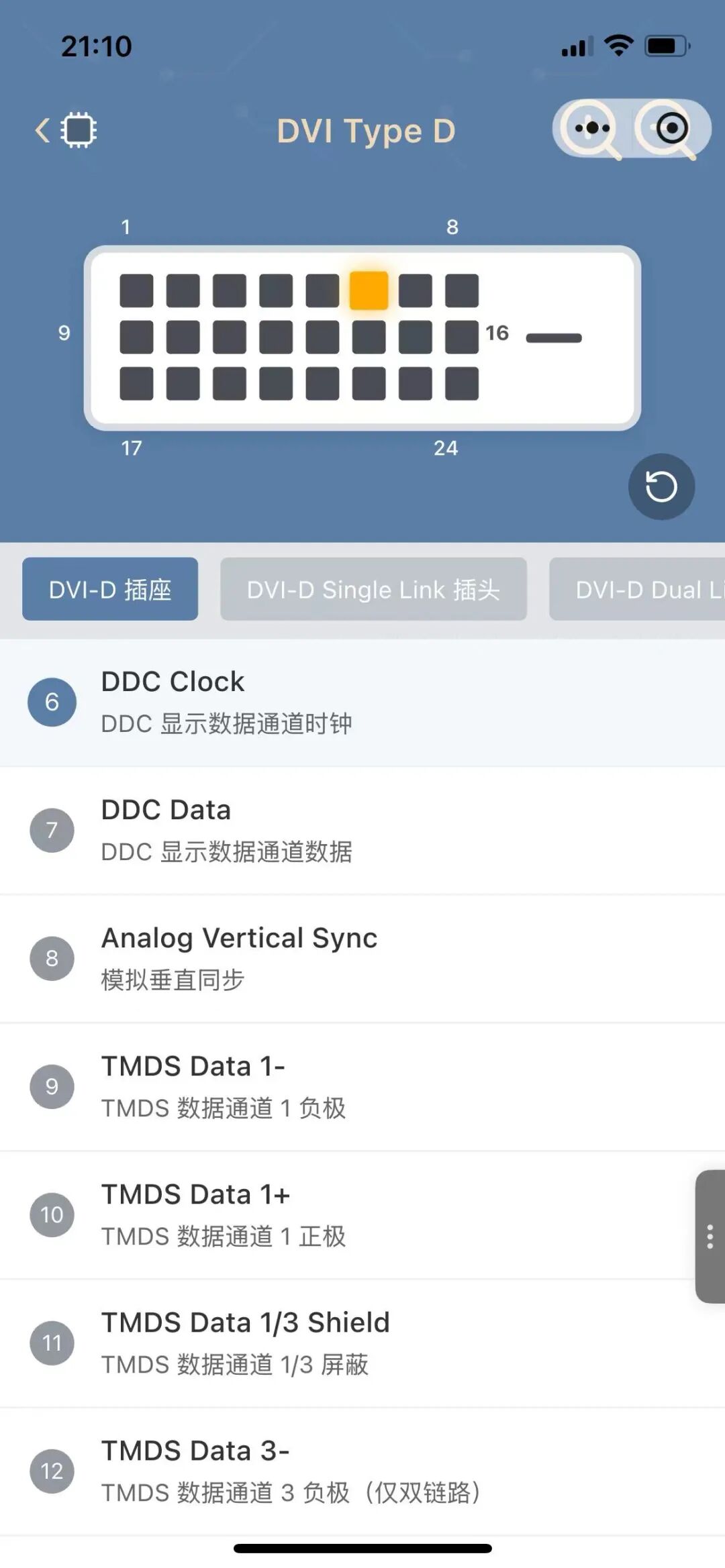

点击高亮：点击任意引脚，立即显示定义和功能

覆盖 12 大接口类别：

接口	涵盖
USB	Type-C / 3.0 A/B / Micro-B / 2.0 全系列 — 共 9 种
HDMI	Full Size / Mini / Micro
DisplayPort	标准 DP / Mini DP
DVI	DVI-D / DVI-I / DVI-A
VGA	HD15
RJ45	T568A / T568B 双线序
RS-232/422/485	3 种串口标准
ATX 电源	4P~24P + SATA 共 7 种

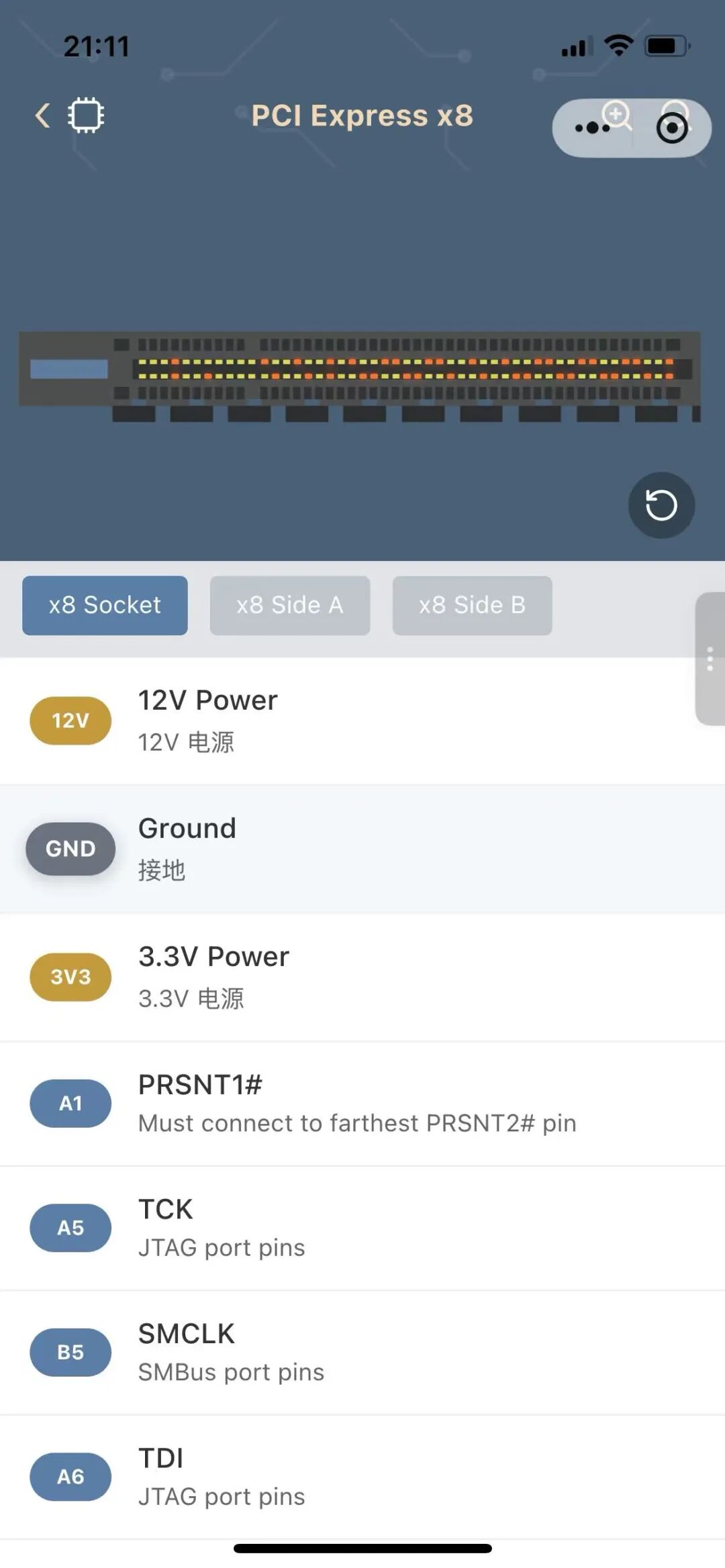

PCI Express	x1 / x4 / x8 / x16（含 Side A/B）
Apple	Lightning / 30-pin
Thunderbolt	1/2 代 + 3/4/5 代
Audio Jack	TS / TRS / TRRS（含 OMTP/CTIA 模式切换）

以后画原理图、查 datasheet、排线序的时候，打开小程序就是一本随身引脚手册。



为什么推荐它？

免安装：微信小程序，不占手机存储，打开即用

离线可用：所有计算均在本地完成，不依赖网络

专业可靠：参考 IPC、IEC、ANSI/TIA 等国际标准

设计精美：深色主题，工程师审美在线

完全免费：所有功能免费使用，无广告打扰

如何使用？

方式一：微信搜索打开微信 → 发现 → 小程序 → 搜索「芯灵硬件电子助手」

方式二：扫码体验长按识别下方小程序码，即刻打开 ↓

写在最后

无论你是经验丰富的硬件工程师、正在学习的电子专业学生，还是热爱折腾的 Maker，这款小程序都能成为你日常工作和学习中的得力助手。

100+ 工具，一个小程序，随时随地。

觉得有用？转发给你的工程师朋友们吧！
