西门子PLC如何连接EtherCAT温湿度模块？冻干机PROFINET转EtherCAT案例

在医药冻干设备行业中，越来越多的设备开始采用高实时性的 EtherCAT 总线系统，但大量工厂原有控制系统仍然以 Siemens PLC + PROFINET 为核心架构。

这就导致一个非常典型的问题：

Siemens PLC 如何连接 EtherCAT 设备？

尤其是在冻干机、无菌灌装线、医药包装设备等场景中，很多现场设备：

温湿度模块 伺服驱动器 真空控制系统 分布式IO

设备已经大量采用 EtherCAT 协议，但 西门子Siemens PLC 本身并不能直接作为 EtherCAT 主站使用。

本文结合一个实际冻干机项目，详细介绍：为什么 PROFINET 无法直接连接 EtherCAT

⑴医药冻干设备中的典型通讯架构

⑵PROFINET 转 EtherCAT 的实现方式

⑶如何通过 WL-PN-ECATM 实现协议转换

⑷项目实施过程与部署经验

一、本次的新项目背景：华南医药冻干机设备升级项目

某国内医药装备厂商，主要生产：真空冻干机、生物制药冻干设备、医药无菌处理系统。

客户原有控制系统采用：

设备****品牌/协议

主PLC 上位控制

Siemens S7-1500 PROFINET

HMI Siemens TP系列

温湿度模块 EtherCAT

真空控制系统 EtherCAT IO

部分伺服 EtherCAT Servo

在项目初期，客户计划：保留原有 Siemens PLC 控制系统，同时增加新的 EtherCAT 温湿度采集模块。问题很快出现：PLC 无法直接识别 EtherCAT 从站设备。

二、为什么 Siemens PLC 无法直接连接 EtherCAT？

这是工业现场非常常见的问题。

很多工程师会认为：“都是工业以太网，为什么不能直接通信？”

实际上：PROFINET 与 EtherCAT 虽然都基于 Ethernet，但底层机制完全不同。

三、PROFINET 与 EtherCAT 的核心区别

1、PROFINET 更偏向 PLC 自动化控制

PROFINET 主要特点：适合 PLC 网络架构，广泛用于 Siemens 系统，设备生态成熟，工程配置方便

典型场景：PLC 控制，IO 通讯，产线自动化，HMI 系统

2、EtherCAT 更偏向高速运动控制

EtherCAT 的特点：极低通讯延迟，分布式时钟机制高同步性，非常适合伺服控制

典型应用：高速/伺服机器/CNC/视觉同步/精密运动控制

四、为什么在冻干机行业越来越多设备使用 EtherCAT？

近年来医药设备行业升级明显。尤其：真空控制，温度控制，精密采集，伺服同步，对实时性要求越来越高。传统 Modbus 已经难以满足：高速采样，多轴同步，高稳定性，因此大量设备厂商开始转向 EtherCAT。但问题是：很多客户原有 PLC 系统仍然是 Siemens + PROFINET 架构。于是就出现：PROFINET PLC，无法直接连接，EtherCAT 设备

五、项目现场实际问题

该项目现场出现几个典型问题：

1、PLC无法识别 EtherCAT IO

Siemens PLC 无法直接扫描 EtherCAT 从站。

导致：温湿度数据无法读取，真空状态无法上传，部分控制逻辑失效

2、无法统一管理现场设备

现场同时存在：PROFINET 设备，EtherCAT 设备，Modbus 设备，协议不统一。

3、如果全部替换系统，成本极高

客户最初考虑：更换 PLC，更换 IO，更换驱动器，但成本过高。并且：生产线停机风险很大。

六、最终采用的技术方案

经过评估后，项目最终采用：WL-PN-ECATM

实现：PROFINET → EtherCAT 协议转换。

七、系统架构

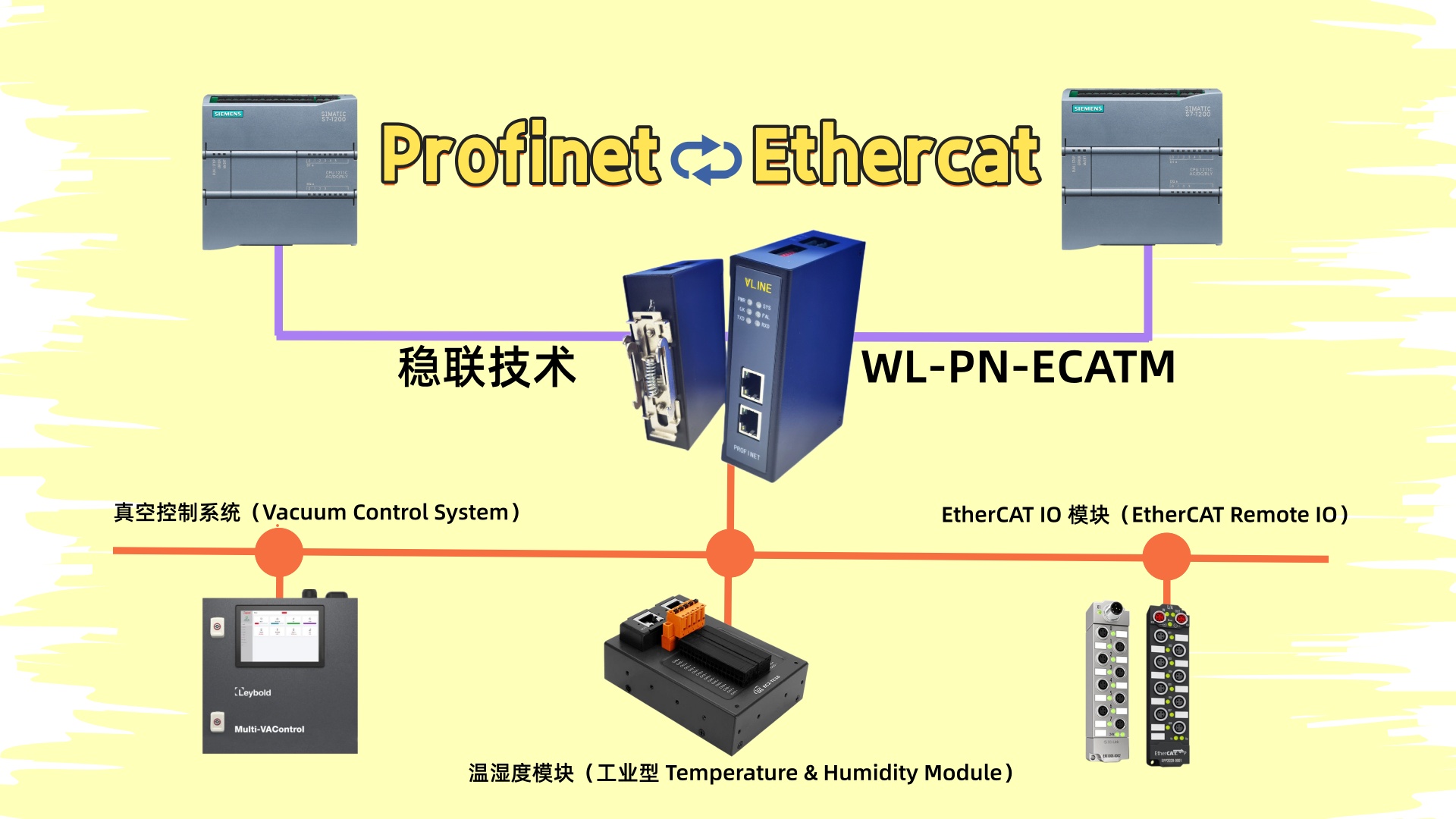

现场网络结构如下：

温湿度模块 / 真空控制 / EtherCAT IO

八、WL-PN-ECATM 在系统中的作用

该网关主要承担：

1、协议转换,实现：PROFINET 主站通讯，EtherCAT 从站通讯

2、数据映射,将 EtherCAT 数据：自动映射到 PLC 地址区，PLC 无需理解 EtherCAT 协议。

3、减少系统改造,客户无需更换 PLC，重写主程序，替换现场设备

九、项目实施过程

整个项目实施周期约 3 天。

第一步：PLC 网络配置

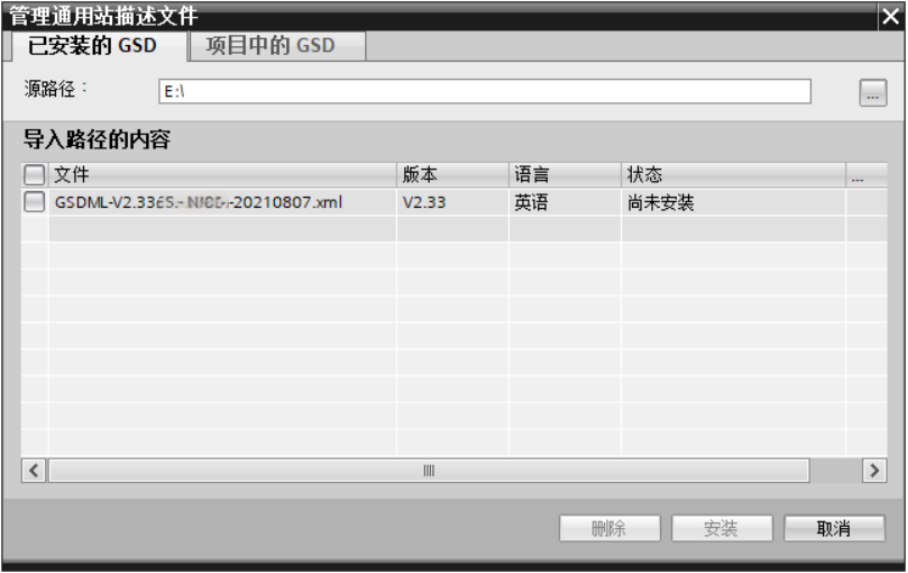

在 Siemens TIA Portal 中：新增：PROFINET 设备。导入：WL-PN-ECATM GSD 文件。

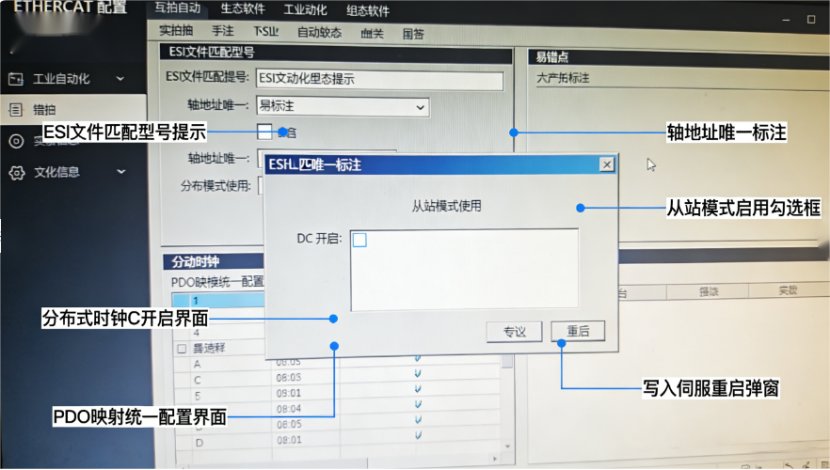

第二步：EtherCAT 从站配置

配置：温湿度模块，IO设备，真空控制器，建立 EtherCAT 从站拓扑。

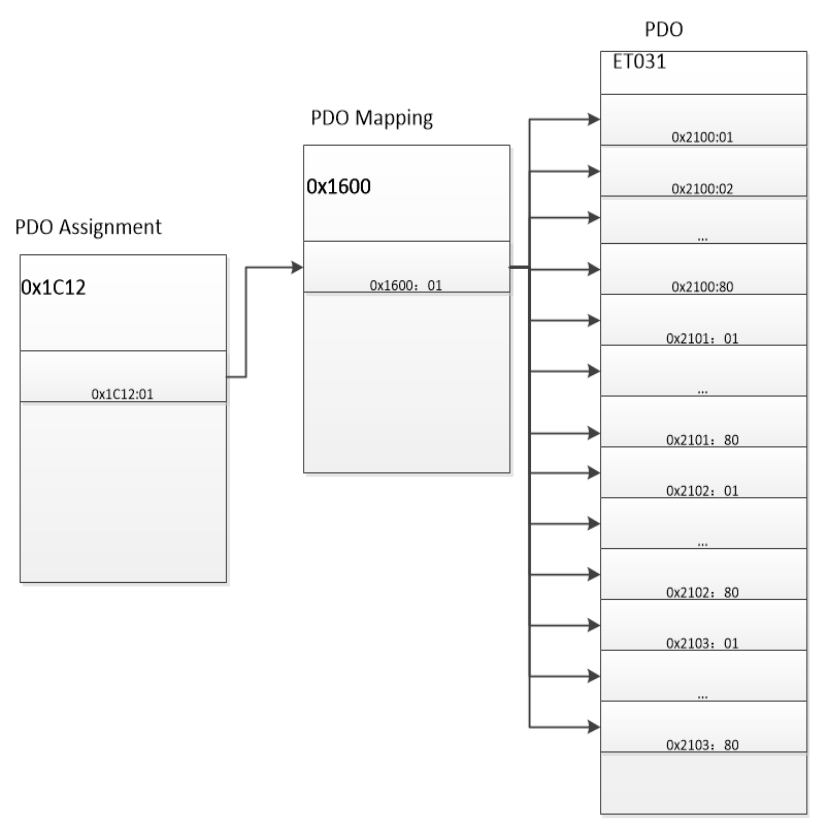

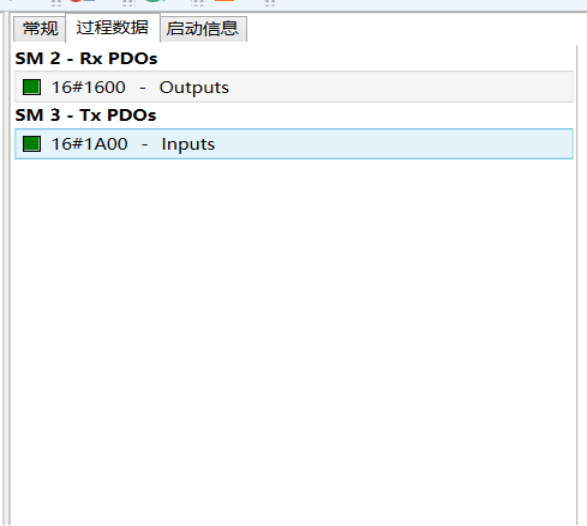

第三步：数据映射

将：EtherCAT 数据，映射到：PLC DB 区。

例如：

EtherCAT数据____PLC地址
温度 DB100
湿度 DB101
真空值 DB102

第四步：PLC程序调用

PLC 无需处理 EtherCAT 协议。直接读取：DB 数据即可。

十、项目实施后的效果

项目上线后：运行稳定。

1、无需更换 PLC，客户保留原有：Siemens 系统。节约大量成本。

2、降低约40%改造费用，相比整体更换 EtherCAT 主站方案：成本明显降低。

3、通讯稳定性提升，现场连续运行：无异常掉线。

4、缩短项目周期，无需重新开发整套系统。

十一、为什么越来越多工厂开始使用协议转换网关？

工业现场一个趋势非常明显：“多协议共存”很难统一。

现场可能同时存在：Siemens西门子，Mitsubishi，Omron欧姆龙，Beckhoff倍福

以及：PROFINET、EtherCAT、Modbus、EtherNet/IP

完全统一几乎不现实。因此：协议转换网关开始成为工业现场的重要组件。

十二、哪些行业最容易出现 PROFINET 转 EtherCAT 需求？

除了冻干机行业,以下行业也非常常见：

1、锂电池产线：Pack线、卷绕机、涂布机

2、机器人产线：机器人控制器、EtherCAT Servo

3、CNC设备，高速运动控制

4、包装机械，高速同步控制

5、半导体设备，高精度运动平台

十三、PROFINET 转 EtherCAT 项目实施建议

如果现场需要做协议转换：

建议重点关注 ：

1、实时性要求，不同项目实时性差异很大。

2、从站数量，EtherCAT IO 数量会影响系统负载。

3、PLC扫描周期，需要合理匹配。

4、数据映射规划，提前规划地址区。

十四、FAQ（工程师最常问）

Q1：Siemens PLC 能直接连接 EtherCAT 吗？

答：通常不能。因为 Siemens PLC 默认不支持 EtherCAT 主站功能。通常需要：协议转换网关。

Q2：为什么不直接更换 EtherCAT PLC？

答：成本较高。并且：需要重构整个系统。

Q3：PROFINET 转 EtherCAT 稳定吗？

答：如果使用工业级协议网关：稳定性通常没有问题。

Q4：WL-PN-ECATM 支持哪些设备？

答：可支持：EtherCAT IO、Servo、温湿度模块、真空控制系统

十五、总结

在工业自动化现场：“协议不统一” 已经成为常态。尤其在医药冻干机行业：大量新设备开始采用 EtherCAT。但工厂原有控制系统仍然以 Siemens + PROFINET 为核心。

这时：通过 WL-PN-ECATM，实现：PROFINET → EtherCAT 协议转换，

往往是：成本很低，改造风险很小，部署方便快捷的一种方案。
