三格电子—Modbus转IEC104电力网关 优势要点及工业应用场景

型号：SG-TCP-IEC104


SG-TCP-IEC104是三格电子推出的工业级协议转换网关，核心实现Modbus（RTU/TCP/ASCII）、DLT645电表协议到IEC104协议的无缝转换，兼具多协议兼容、工业级稳定性、配置灵活、安全加密等特性，是电力及工业场景中实现设备数据上送、远程监控的关键设备，其核心优势与典型应用场景如下：
一、核心优势要点
（一）多协议全兼容，适配各类工业/电力设备
1.采集侧支持Modbus RTU/TCP/ASCII全系列协议，同时兼容DLT645-1997/2007电表专用协议，可直接对接多功能电力仪表、温控仪、智能电表、PLC、传感器等主流工业/电力设备，无需额外协议转换模块；
2.转发侧实现IEC104协议服务端功能，可直接接入IEC104电力专用网络，对接IEC104主站、电力运维工作站、调度中心等平台，满足电力行业标准化数据交互要求。
（二）工业级硬件设计，适配复杂现场环境
1.宽压供电+低功耗：支持DC 12~36V宽电压供电，适配工业现场多种供电标准，整机功率仅5W，节能稳定；
2.宽温宽湿适应：工作温度-2065℃、存储温度-40105℃，工作湿度5%~95%RH无凝露，可适应变电站、工业厂房、户外机柜等恶劣环境；

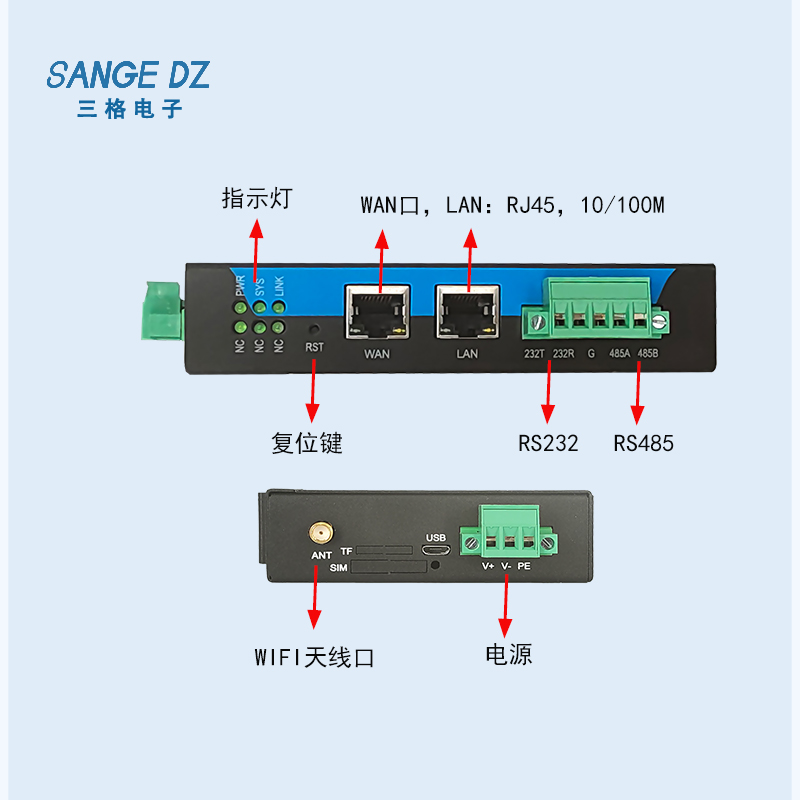

3.丰富硬件接口：配备RJ45百兆网口（WAN+LAN）、RS485/RS232通用串口、2.4G WIFI（选配），支持有线/无线双组网方式，WAN口接IEC104主站、LAN口接Modbus TCP从站，串口接串口型Modbus/DLT645设备，组网灵活。
（三）配置灵活简便，支持批量与精细化管理
1.可视化配置软件：配套专用Windows配置软件，支持设备搜索、参数读取/写入、配置保存/加载，无需专业编程，上手即可操作；
2.精细化采集配置：Modbus采集支持自定义波特率、采集间隔、字节序，可单独配置从机站号，每路采集点可映射不同IEC104 ASDU类型、IOA地址；DLT645采集支持电表批量添加，可按需选择采集数据项（如有功/无功电能、费率数据等）；
3.数据映射灵活：支持bool、int8/16/32、uint8/16/32、float等多种数据类型，可自定义映射为IEC104标准ASDU类型，IOA地址全局唯一，满足电力主站精细化数据识别要求；
4.便捷恢复与维护：配备Reload恢复按键，长按3~10s快速恢复出厂设置，LAN口默认固定IP，解决现场配置失误问题。
（四）安全可靠，满足电力行业数据传输要求
1.TLS加密传输：支持TLS1.0/1.1/1.2加密，可配置根证书、服务器证书、客户端证书，支持客户端证书验证（最多10个），有效防止数据被窃取、篡改，满足电力行业数据传输的安全规范；
2.高可靠通信：IEC104协议参数（K、W、t0-t3超时时间）可自定义配置，支持通信超时检测，保障与主站的稳定长连接；
3.数据有效性校验：通过质量描述符（QDS）标识采集数据有效性，可快速识别无效数据，避免错误数据上送主站。
（五）高效数据交互，支持双向通信
1.高速采集与转发：串口波特率最高115200bps，网口为10/100M百兆速率，采集间隔可自定义（毫秒级），满足实时数据监控需求；
2.双向数据交互：不仅支持从设备采集数据并转换为IEC104上送主站，还可接收IEC104主站的控制命令，反向下发至Modbus设备（如开关量控制、数值写入），实现远程采集+远程控制一体化。
（六）小巧便携，易部署易集成

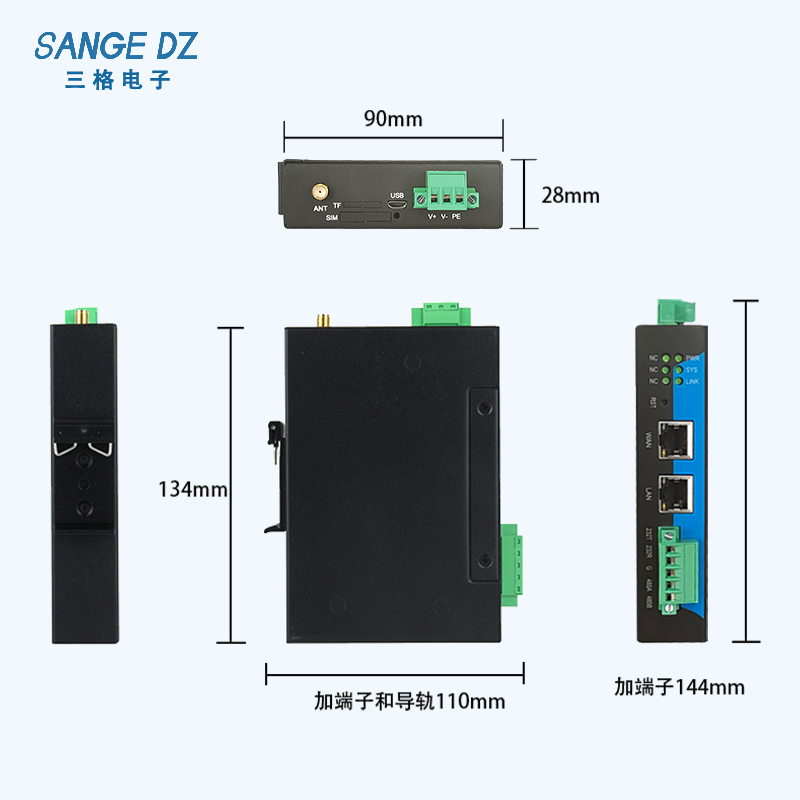

设备尺寸仅11014427mm（不带端子9013327mm），体积小巧，可直接安装于工业机柜、电表箱、变电站屏柜中，无需单独占用空间；标准导轨式安装，配套WIFI天线（选配），有线/无线组网均可，现场部署效率高。
二、典型工业应用场景
该网关核心面向电力行业，同时适配工业自动化场景中需要将现场设备数据接入IEC104调度网络的需求，典型应用场景如下：
（一）变电站/配电站远程监控
1.对接变电站内的多功能电力仪表、温湿度传感器、断路器状态监测装置（Modbus协议）、智能电表（DLT645协议），采集电压、电流、功率、电能、设备状态、环境参数等数据；
2.转换为IEC104协议后上送至电力调度中心的IEC104主站，实现变电站/配电站的无人值守、远程数据监控与异常告警，同时支持主站反向下发控制命令（如远程分合闸）。
（二）工业厂区电力能耗监测
1.对接工厂车间、办公楼、配电室的智能电表（DLT645）、电力监测终端（Modbus），采集各区域、各产线的有功/无功电能、用电费率、负荷数据等；
2.转换为IEC104协议上送至企业电力运维工作站或区域电力管理平台，实现厂区能耗精细化统计、用电异常监测、负荷调控，助力工业节能降耗。
（三）新能源电站数据上送（光伏/风电）
1.对接光伏逆变器、风电变流器、汇流箱、储能电池管理系统（BMS）等设备（多为Modbus TCP/RTU协议），采集发电量、发电功率、电池SOC、设备运行状态等数据；
2.转换为IEC104协议上送至新能源场站调度中心或电网调度主站，满足电网对新能源电站的实时数据监控与调度要求。
（四）市政公用设施电力监控
1.对接路灯控制柜、市政泵站、污水处理厂的水泵/风机控制设备、电力仪表（Modbus协议）、现场电表（DLT645协议），采集设备运行状态、电力消耗、工艺参数等；
2.转换为IEC104协议上送至市政公用事业调度中心，实现远程监控、故障告警、远程启停，提升市政设施运维效率。
（五）工业自动化产线电力与设备监控
1.对接工业产线的PLC、变频器、温控仪、智能传感器（Modbus协议）及产线专用电表（DLT645协议），采集设备运行参数、工艺数据、产线电力消耗等；
2.若企业调度中心采用IEC104协议架构，可通过该网关实现产线数据与调度中心的对接，实现生产数据+电力数据的一体化监控，助力工业生产智能化。
（六）轨道交通沿线电力设施监控
对接轨道交通车站、区间的电力配电箱、智能电表、环境监测设备（Modbus/DLT645协议），采集电力供应状态、能耗数据、设备运行参数，转换为IEC104协议上送至轨道交通电力调度中心，保障轨道交通电力系统的稳定运行。
