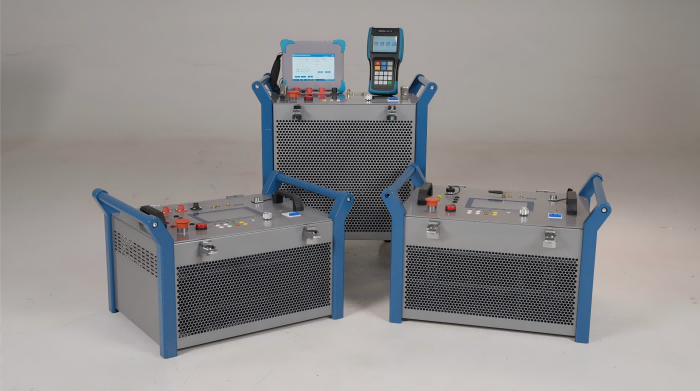

HDXN-C变电站互感器负荷模拟向量检查装置的操作使用

使用说明

4.1单机输出

4.1.1电流源

合上电源开关后，出现装置软件主界面，如图3所示。单机使用时，只有【单机输出】、【系统设置】可以进入操作。

（1）【系统设置】

首先需要进行系统设置。旋转操作面板上“旋转编码器”到【系统设置】功能选项，按下“旋转编码器”，进入系统设置界面，如图4所示。

当单机使用时，仅需对【基准选择】进行操作，其他选项可按默认设置选项。

旋转“旋转编码器”至【基准选择】选框，按下“旋转编码器”，旋转选择装置输出电流、电压的相位基准，再次按下“旋转编码器”确定选择。

基准选择的选项有“内部”、“U基准”、“U电源”，默认为“内部”。

“内部”——以装置输出电压UA的相位为基准，输出电流、电压；

“U基准”——以外部基准电压输入（一般为母线PT二次电压）的相位为基准，输出电流；

“U电源”——以装置输入电源（一般为站用电）的相位为基准，输出电流、电压。

选定后，按下“旋转编码器”完成选择，试验时，装置输出电流、电压的参考相位将以此为基准。

按功能键“F3”进行参数保存，关机后，下次再开机，将按本次保存的参数设置。

按功能键“F1”或面板上的“菜单”键返回软件主界面。

按功能键组合“Fn+F3”，将所有功能菜单，包括【单机输出】、【联机输出】、【线路/母线保护】、【变压器保护】、【系统设置】的参数设置值恢复至出厂默认状态。

系统设置完成后，在软件主界面、各个功能菜单界面右下角将实时显示系统设置中通讯方式、基准选择、同步方式、同步主机的设置值。

（2）【单机输出】

旋转“旋转编码器”至【单机输出】菜单，按下“旋转编码器”进入单机输出界面，如图5所示。

通过“旋转编码器”、“粗/细调”、“Fn+F1”、“Fn+F2”进行输出电压、电流的幅值、相位、频率、输出时间的设置。

输出参数设置完成后，连续按两下“运行”键，装置开始输出并计时。界面右侧实时监测三相电流输出端口的电压、基准电压、电源电压及输出时间。

输出过程中，按下“停止”，装置停止输出；当输出计时达到设定的输出时间，装置也会停止输出。

输出停止后，装置自动散热，自动散热结束后（约30s），方可进行下一次试验输出。

注：装置具备过热、过载保护；紧急情况按下“急停按钮”，装置停止输出。

电压源单机输出界面，
