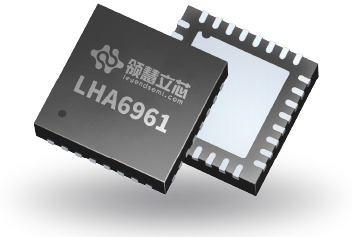

LHA6961

16位 5MSPS SAR ADC

产品介绍

LHA6961是一款16位、5MSPS SAR型ADC。LHA6961内部集成低功耗、高速16位采样ADC、内部转换时钟以及内部基准电压缓冲器。在CNV± 信号边沿时刻，器件对IN+与IN−引脚之间的差分电压进行采样。这两个引脚的输入电压为反相摆幅，可选范围为0V～4.096V或0V～5V。器件的基准电压为外部输入方式。所有转换结果均通过单路LVDS串行接口输出，支持自时钟模式和回波时钟模式。LHA6961采用32引脚QFN封装，额定工作温度范围为−40℃～+125℃。

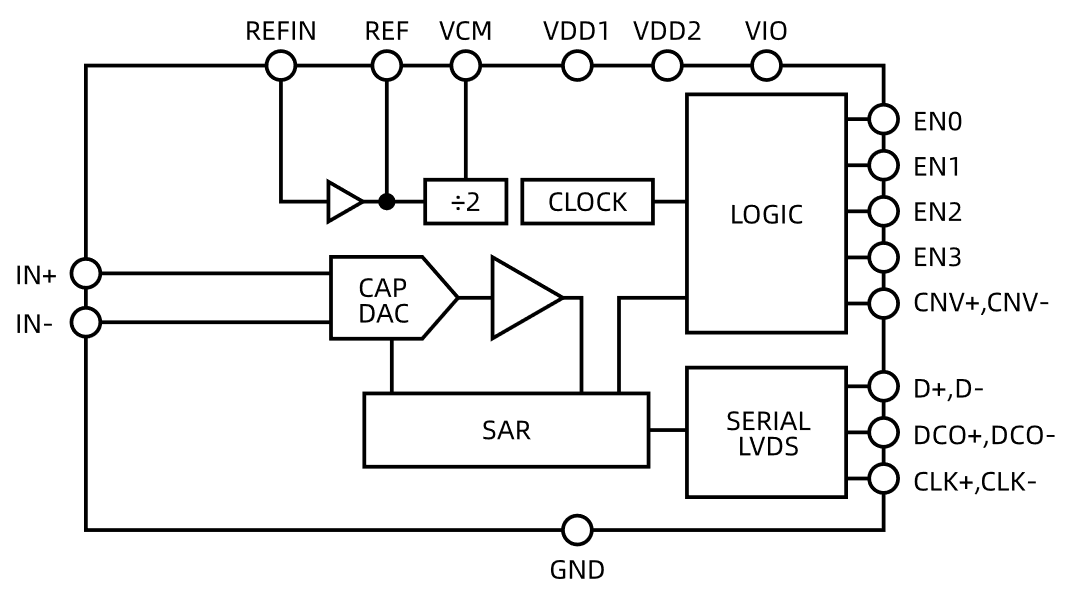

结构框图

产品特性

16位分辨率、无失码

吞吐速率：5MSPS

非线性：INL 1LSB，DNL 0.3LSB

动态范围：95dB

SNR: 93.7dB

THD: -109dB

全差分模拟输入：±4.096V或±5V

低功耗

回波时钟模式、5MSPS、外置基准缓冲：功耗 38.0mW

回波时钟模式、5MSPS、内置基准缓冲：功耗 58.5mW

自时钟模式、CNV±为CMOS模式、5MSPS、外置基准缓冲：功耗 29.0mW

外置基准电压可选：2.048V（经内部基准缓冲升压至 4.096V）、4.096V、5V

串行LVDS接口

-支持自时钟模式

-支持回波时钟模式

-CNV±可选LVDS或CMOS

工作温度范围：−40℃ ~ +125℃

封装：32引脚、5mm × 5mm QFN

产品应用

数字成像系统

数字 X 射线机

医学数字断层扫描

红外摄像头

核磁共振检查（MRI）梯度控制

高速数据采集

光谱分析

实测数据

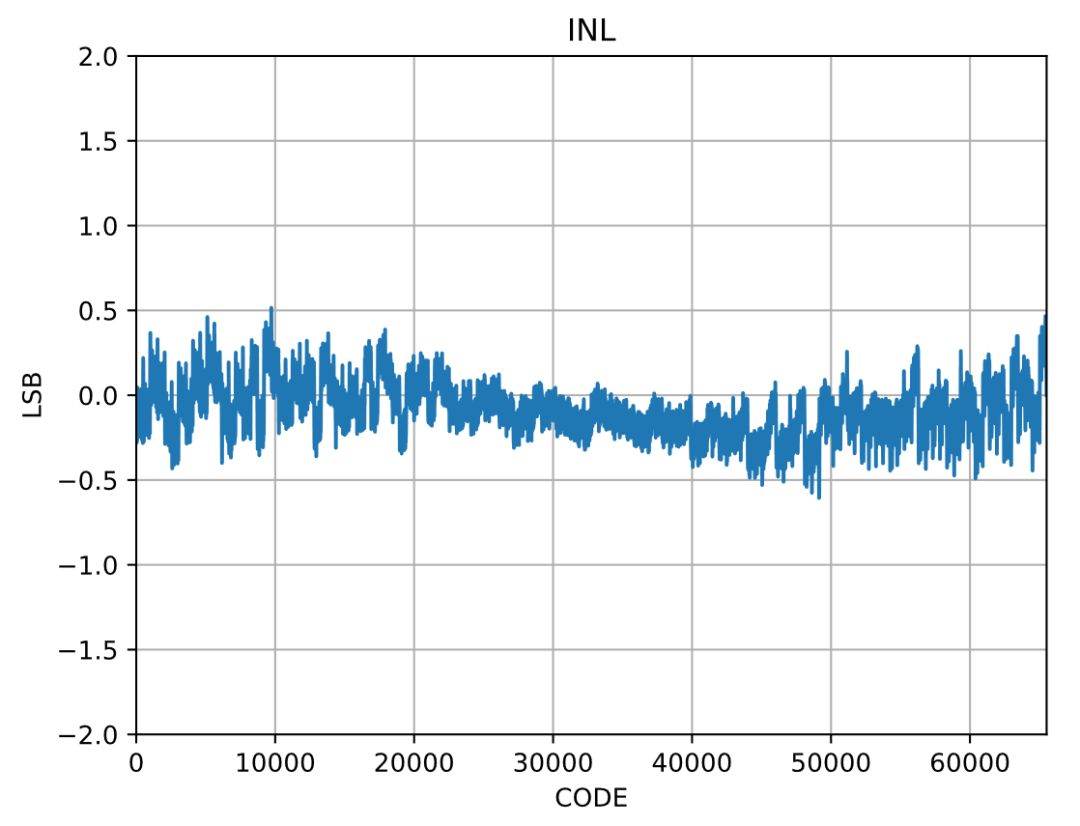

—— 积分非线性(INL) ——

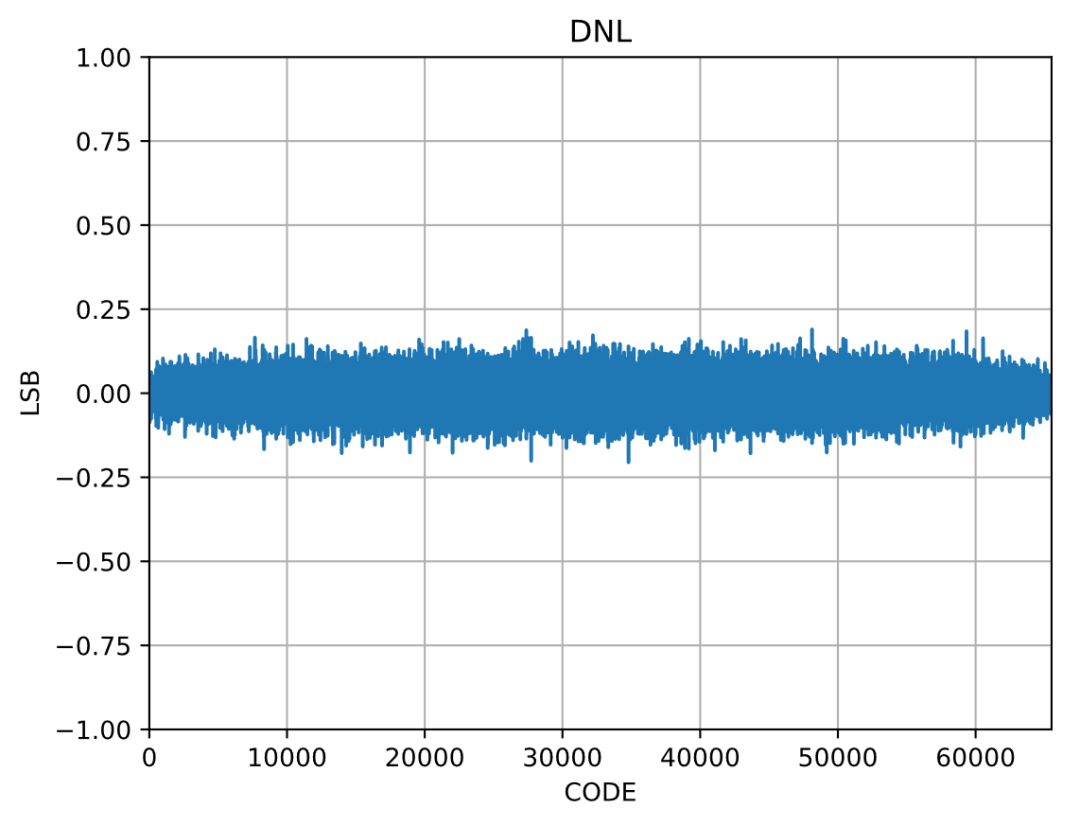

—— 微分非线性(DNL) ——

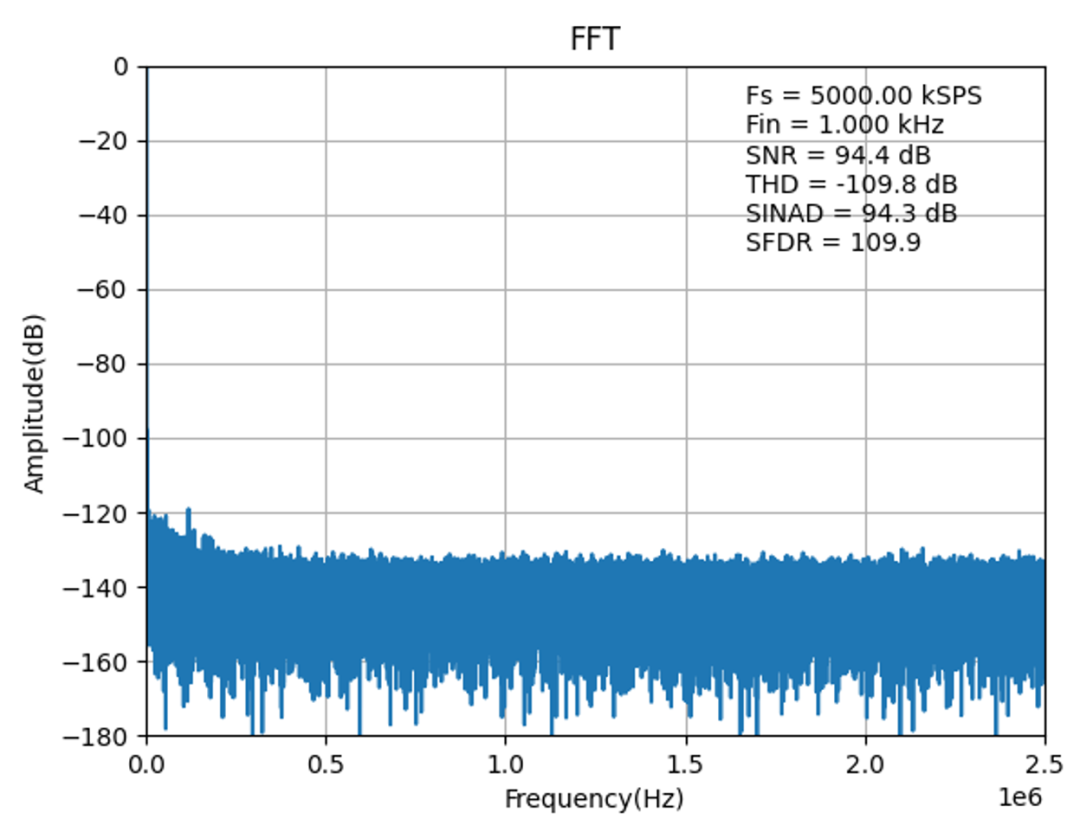

—— 频谱图1kHz, -0.5dbFS输入 ——

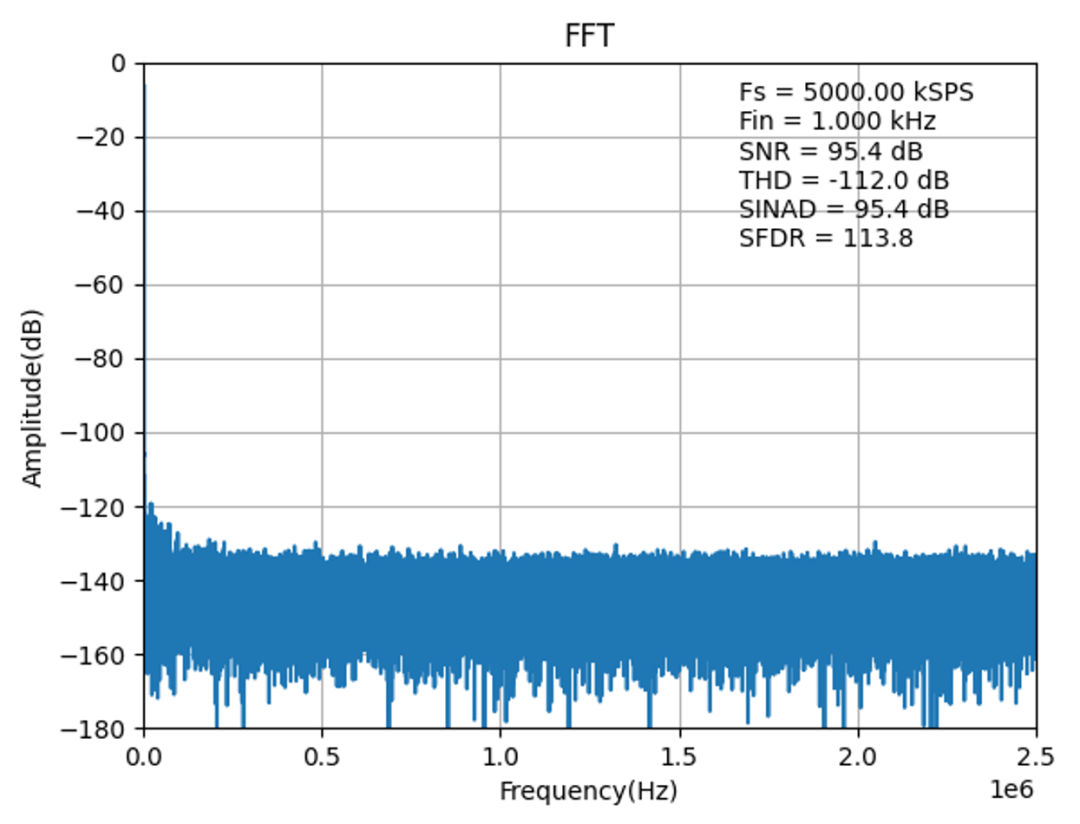

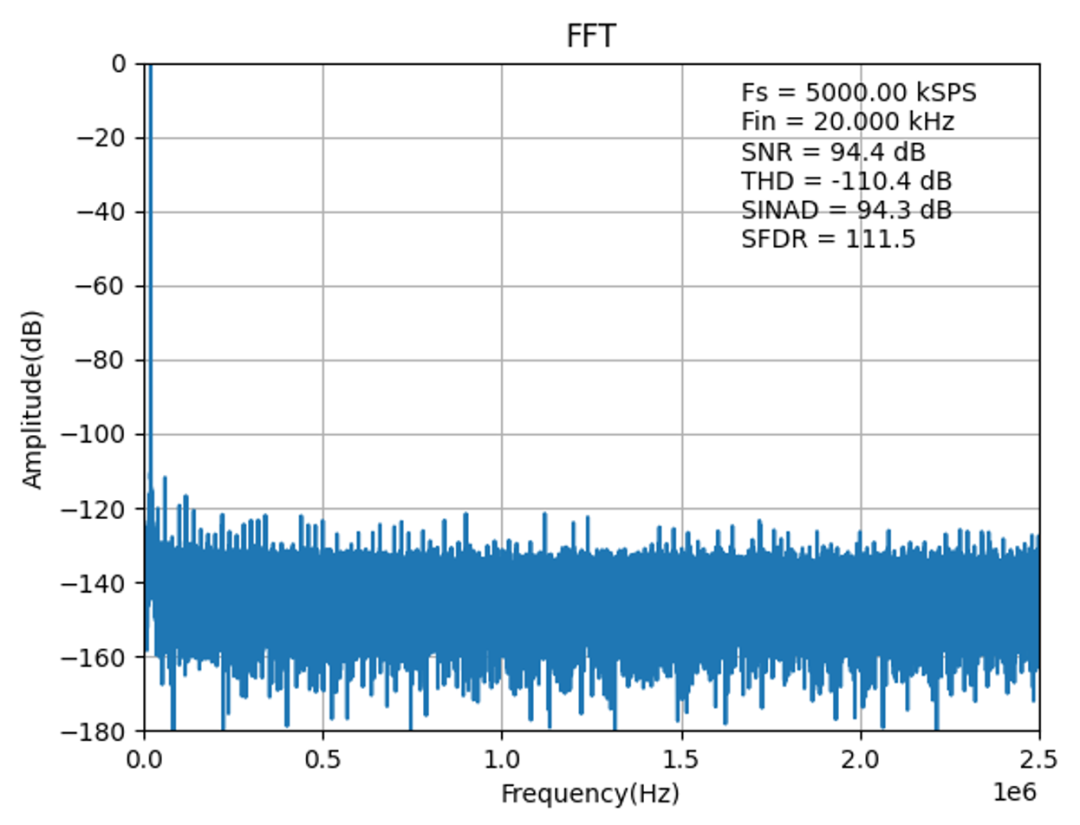

—— 频谱图, 1kHz, -6dbFS输入 ——

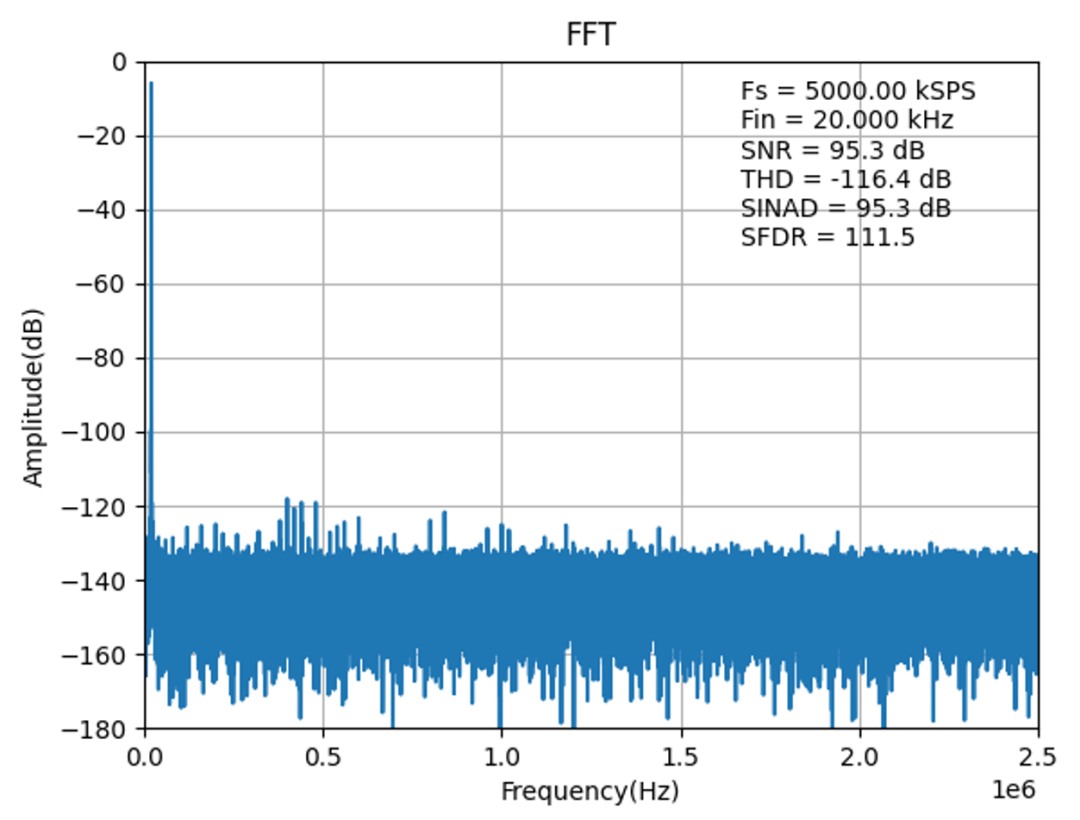

—— 频谱图, 20kHz, -0.5dbFS输入 ——

—— 频谱图, 20kHz, -6dbFS输入 ——
