全电飞机高升力电力驱动系统从集中式PCU到分布式储能架构的技术演进与对比

摘 要：高升力系统是保障飞机起降性能和安全性的关键分系统。面向无人运输机电气化发展需求，本文系统梳理了高升力系统从传统液压集中驱动到全电力驱动的技术演进路径，分析了双电机冗余驱动架构的控制逻辑与安全设计原则。在此基础上，提出一种基于电池储能供电的高升力系统设计方案，将磷酸铁锂电池储能系统集成至襟翼动力驱动单元，以替代传统功率控制装置（MCE）。论文围绕电池动力系统架构、刹车装置功率需求、储能系统容量设计及电池管理系统架构四个维度进行了详细阐述，并通过典型襟翼驱动循环工况对方案可行性进行了验证分析。研究结果表明，储能系统可使飞机峰值功率需求降低约40%，在满足68 W·h最严酷工况能量需求的同时，实现飞机级别整体减重约63 kg。该方案无需对现有飞机28V DC供电网络进行改动即可集成，为有人机改无人机的电气化设计提供了可工程化落地的技术路径。最后，本文对高升力系统向智能增升、固态电池和分布式驱动等方向发展进行了展望。

关键词：无人运输机；高升力系统；电力驱动；电池储能；峰值负载；减重设计



一、飞机高升力系统发展概述

高升力系统是运输类飞机不可或缺的关键分系统，通过在起飞和着陆阶段改变机翼弯度和面积来显著提高低速飞行时的升力系数，从而缩短起降滑跑距离、改善爬升率和进场姿态。现代飞机高升力系统通常包括前缘缝翼（或襟翼）和后缘襟翼，在起飞和着陆期间被激活展开，在巡航平飞阶段则收回至收起位置。

传统高升力系统普遍采用液压驱动方式。然而，相比主舵面的持续驱动需求，高升力系统的工作剖面呈现出鲜明的“峰谷”特征：在起飞和着陆阶段需要提供极高的驱动功率，而在占据飞行绝大部分时间的平飞阶段则完全不工作。若飞机全工作剖面按照“高升力+主舵面”的总功率需求来进行驱动装置设计，将导致平飞阶段功率严重富余，增加飞机能耗和机体重量。这一问题在全电无人运输机中表现得尤为突出——电推进飞机的能量储备本身就受限于电池能量密度，冗余的驱动系统设计将直接侵蚀宝贵的航程与载荷能力。

近年来，锂电池技术取得突飞猛进的发展，以磷酸铁锂和高能量密度三元材料为代表的锂离子电池技术日趋成熟，使得利用储能系统实现飞机峰值负载削峰填谷成为可能。与此同时，多电飞机/全电飞机的理念在波音787、空客A350等新一代民用飞机上得到了工程验证，电力作动系统正逐步取代传统液压和气动系统。在这一技术背景下，将电池储能技术与电力驱动高升力系统相结合，有望从根本上解决峰值功率与巡航功率之间矛盾，实现系统级减重与能效优化。

本文以无人运输机为研究背景，首先系统梳理电力驱动高升力系统的发展路径与工程应用现状，继而深入介绍基于双电机冗余架构的高升力系统工作原理。在此基础上，提出一种基于电池供电的高升力系统设计方案，从系统架构、功率需求分析、储能容量设计和电池管理架构四个维度展开详细论述，并对方案可行性进行分析验证。最后，从飞机级别综合减重角度对该方案进行量化评估，并展望技术发展趋势。

二、电力驱动高升力系统的发展与应用

2.1 从液压集中驱动到电力驱动的技术演进

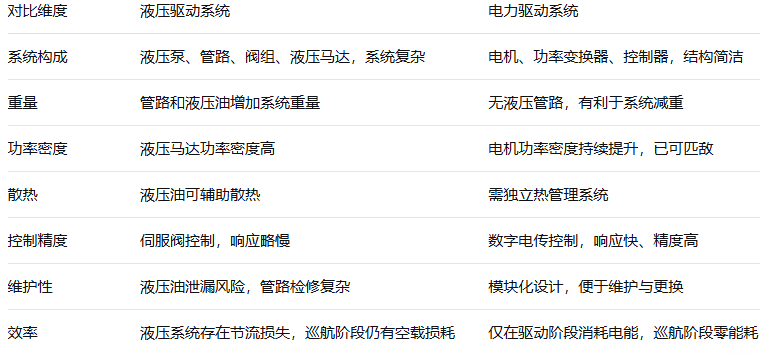

飞机作动系统的驱动能源经历了从液压到电力的渐进式演进。在传统飞机上，液压系统承担着起落架收放、飞控舵面作动、高升力装置驱动等核心任务。液压系统虽然具有功率密度高、技术成熟等优点，但也存在系统复杂、管路重量大、维护成本高、存在液压油泄漏风险等固有问题。

随着电力电子技术和大功率电机制造技术的进步，“多电飞机”概念应运而生。多电飞机的核心理念是采用电能逐步取代飞机上的液压能、气压能和机械能，实现次级功率系统的全电气化。功率电传（Power-By-Wire）技术作为这一理念的关键支撑，通过机电作动器（EMA）和电静液作动器（EHA）等装置，以电能替代传统液压能驱动飞行控制作动器。在功率电传技术的推动下，高升力系统的驱动方式也开始从集中式液压驱动向电力驱动方向转型。

从集中式架构来看，传统高升力系统多采用集中式共轴驱动架构，由安装在飞机中央的动力驱动装置（PDU）通过扭力管将动力传递至各翼面作动器。这种架构在液压时代已发展得相当成熟，但功率传输路径长、机械传动部件多，增加了系统复杂性和重量。电力驱动技术的引入为分布式驱动架构提供了可能——每个翼面或每段襟翼可配置独立的电作动器，实现更灵活、更高效的能量分配与控制策略。

2.2 民用飞机领域的工程应用

在民用飞机领域，电力驱动高升力系统已从概念验证走向工程应用。空客A380率先在多电技术领域取得突破，采用电静液作动器（EHA）取代部分中央液压系统，降低了系统重量并提升了可靠性。功率电传技术随后在安-148、F-35等机型上得到进一步应用。

以空客A350XWB和波音787为代表的新一代宽体客机，将高升力系统的电气化水平推向了新的高度。A350XWB采用了创新的主动差动齿轮箱（ADGB）架构，使外襟翼能够独立于内襟翼进行展开，拓展了高升力系统的多功能性。在增升装置方面，A350采用了封闭式下垂前缘襟翼技术，而波音787则采用克鲁格襟翼，两种方案均有效优化了低速升阻比、降低了着陆噪声。在控制技术方面，电子力矩限制技术取代了传统机械力矩限制器，通过实时监控提升了系统的响应速度和安全性，同时实现了减重目标。

在窄体机和支线机领域，电力驱动方案同样得到推广。苏霍伊-100超级喷气式飞机（SSJ100）采用纯电力驱动控制装置，标志着支线客机高升力系统电气化的重要突破。A320neo则创新性地利用锂电池储能和双电机驱动来提升动力驱动系统的功效，并有效实现减重，成为电池技术应用于高升力系统的早期范例。

值得关注的是，波音787在多电飞机架构上走得更远。该机型不仅全面采用电传操纵技术，将自动飞行、主飞行控制和高升力系统整合在一起，还采用电驱动的空气压缩机取代传统引气装置为环境控制系统供电，并将机翼除冰器从气动方式改为电动方式，其交流发电机可产生高达1500 kW的电力。这一系列变革表明，飞机二次能源的统一电气化已成为不可逆转的技术趋势。



2.3 无人运输机领域的特殊需求与挑战

无人运输机的高升力系统设计面临若干特殊的技术约束。首先，无人运输机通常取消了机上人员，这意味着传统的液压系统失去了部分保障逻辑的基础——液压系统的部分可靠性冗余依赖于飞行员对系统状态的感知和人工干预，而无人机必须依靠自身系统实现完全自主的故障检测与容错控制。电力驱动系统在这方面的优势更为突出：数字化的控制架构便于实现多层级冗余、故障诊断与自主决策。

其次，无人运输机的载荷能力与航程指标对系统重量高度敏感。传统液压驱动高升力系统在巡航阶段虽然不工作，但液压泵、管路中的液压油和维持压力所需的辅助功率仍然持续消耗能量和重量配额。电力驱动系统则可在非工作阶段完全断电，仅依靠机械刹车装置保持翼面位置，理论上实现零能耗待机。

此外，中型无人运输机通常执行短程、中程任务，大多数机型航程不大于1500 km，其运行剖面中起降阶段占比较高，高升力系统的工作频次相对密集。这一特征使峰值功率与巡航功率之间的矛盾更加突出——频繁的起降意味着更频繁的高功率需求，而电池储能系统恰好能够在每次起降间隙（巡航飞行阶段）通过机上电源进行充电，从而持续发挥削峰作用。

在有人机改无人机的过程中，系统集成面临着平衡继承与创新的关键挑战：需在最大限度保持原有系统架构的基础上，实现飞机级别的综合效益最大化。以运-8飞机改无人机为例，电气化设计将不可避免地涉及对现有液压能源及电源系统的修改。在此背景下，能够在不改动原有电力系统的基础上实现轻量化集成的电池供电高升力方案，具有突出的工程价值。

三、高升力系统架构及工作原理

3.1 高升力系统的功能定义与组成

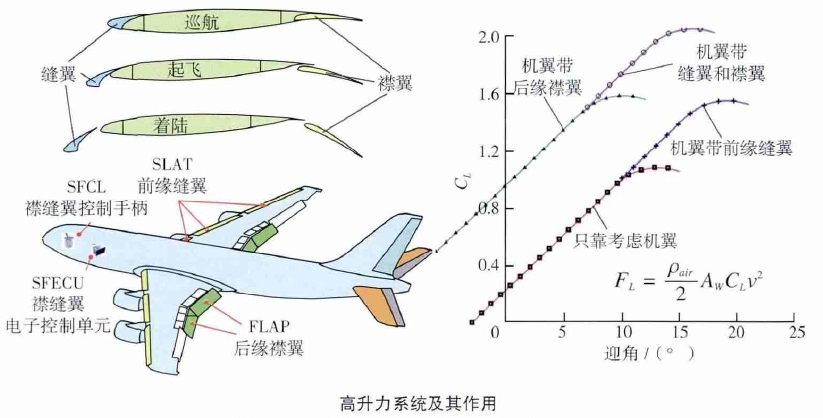

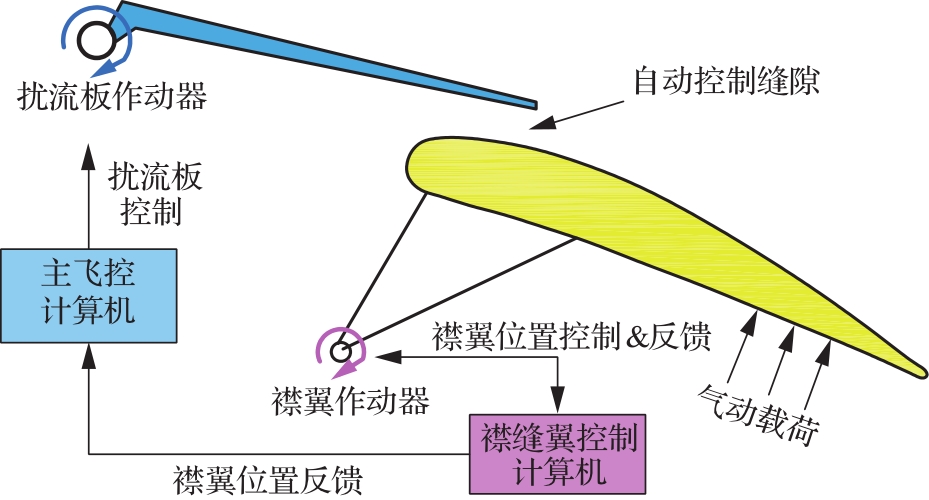

高升力系统是飞机飞行控制系统的关键组成部分，其主要功能是驱动前缘襟翼（或缝翼）以及后缘襟翼按照指令展开或收回，改变飞机翼型的弯度和面积，从而在起飞和着陆阶段显著提高升力系数。高升力系统对飞机的安全性、经济性和参数确定有重要影响——相对于窄体飞机，宽体客机尺寸更大、襟翼和缝翼载荷更大、机械传递线路更长、部件数量更多、消耗的功率也更多。

从系统构成看，现代高升力系统通常由三个子系统组成：高升力装置子系统（包括前缘缝翼翼面和后缘襟翼翼面）、高升力控制子系统（包括操纵装置和控制器）以及高升力作动子系统（包括动力驱动装置、作动器、齿轮箱、扭力管组件、支撑轴承和制动器等）。这三个子系统协同工作，确保襟翼/缝翼能够按照飞行员或飞控计算机的指令精确运动至目标位置，并在非驱动阶段可靠锁定。

3.2 双电机冗余驱动架构

本研究所采用的高升力系统采用集中式双电机冗余驱动架构，其核心控制由高升力系统计算机（Slat Flap Control Computer, SFCC）承担，负责发出驱动与刹车指令、监控系统运行状态并在检测到故障时直接干预。

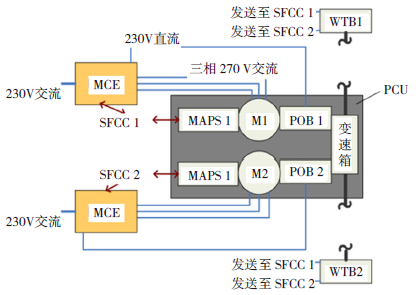

该架构的驱动部分采用双电机配置，每个电机分别由270V交流电源供电，并通过一个独立的功率控制装置（Motor Control Electronic, MCE）进行控制。MCE接收来自SFCC的控制指令，将机上输入的115V或230V交流电转换为电机所需的270V三相交流电，实现对电机的精确驱动控制。双电机配置提供了基本的驱动冗余——当任一电机或MCE通道发生故障时，另一通道仍可维持襟翼运动能力，确保飞机安全完成起降任务。

刹车系统采用两级制动配置。第一级为功率断开刹车（Power-Off Brake, POB），由对应的MCE根据SFCC指令实现制动控制。第二级为翼尖制动（Wing Tip Brake, WTB），由SFCC直接控制，可在检测到系统不对称运动或关键故障时立即中断襟翼运动，将两侧襟翼锁定在当前位置，防止因不对称展开引发的滚转失控风险。

从安全性设计角度看，这一架构体现了分层冗余与故障隔离的设计原则。SFCC作为集中控制与监控单元，直接掌握系统全局状态，能够在检测到严重故障的第一时间绕过MCE独立触发WTB，实现了故障响应路径的多样性和最短化。这种集中监控与直接干预相结合的设计，在保证功能安全的同时，降低了对MCE设计复杂度的要求：根据适航规定的安全性要求，SFCC需符合A级设计保证水平（DAL A），而MCE仅需符合C级或B级设计保证水平（DAL B/C）。这种分级安全设计策略，使得MCE的设计、验证和认证成本得以有效控制，同时通过SFCC的高等级安全保障弥补了MCE安全等级的降低，整体上实现了安全性与经济性的优化平衡。



3.3 POB与WTB的工作原理与功率特性

POB和WTB在结构原理上高度相似，均采用单线圈电磁铁与弹簧驱动的摩擦盘结构。其工作机制可以概括为“失电即制动”——在失去电源的默认状态下，弹簧预紧力推动摩擦盘压紧制动面，将襟翼可靠锁定在当前位置。这一“fail-safe”设计原则是满足适航安全性要求的重要保障：即使在飞机完全丧失电力的情况下，襟翼也不会因重力或气动载荷发生非指令运动。

刹车的工作过程分为两个阶段：解刹阶段和保持阶段。在典型的襟翼驱动周期开始时，POB和WTB首先需要克服弹簧预紧力解除制动——这一过程需要施加额定功率的电能激励电磁铁，通过电磁力克服弹簧力释放摩擦盘。解刹完成后，仅需约解刹功率20%的较低保持功率即可维持刹车处于开启状态，直至襟翼运动至目标位置。运动完成后，切断电磁铁电源，弹簧力重新施加制动。在非驱动阶段（如巡航平飞或最终进近时），刹车完全依靠弹簧预紧力机械保持襟翼设定位置，整个过程不消耗电能。

从能量利用的角度分析，这一设计具有显著优势。首先，高能耗的解刹过程仅在每个驱动周期起始时短暂出现，占空比极低；其次，保持阶段的低功耗特性使得整个驱动周期的刹车能耗处于可控范围；最后，巡航阶段零能耗设计契合了高升力系统“工作时段短、待机时段长”的运行特征，是实现系统能效优化的关键环节。

四、基于电池供电的高升力系统设计方案

4.1 电池动力高升力系统架构设计

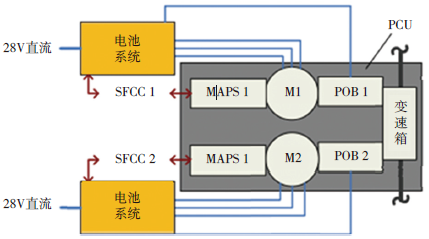

基于电池供电的高升力系统方案，其核心设计思路是将传统PCU架构中的功率控制装置（MCE）替换为电池储能系统，并对飞机电气系统的接口进行适应性更改，而电机和SFCC的接口则保持不变。这一设计策略巧妙地实现了功能接口的“最小化修改”——从电机和SFCC的视角，电池系统提供与传统MCE等效的功率输出能力；从飞机电气系统的视角，电池系统则表现为一个从28V DC供电网络充电的独立负载。

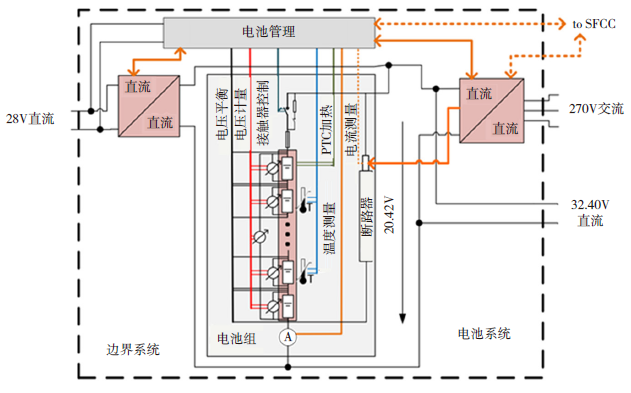

电池系统的电源由机上28V DC系统提供。这一电压等级的选择具有明确工程考量：28V DC是现有运输类飞机低压直流供电的标准电压等级，系统可直接接入而不需要对飞机配电网进行架构性修改。电池系统与电机之间的接口通过双向DC/DC变换器实现电压匹配和功率变换，将电池组的直流电转换为驱动电机所需的交流电。

从系统冗余角度看，电池供电方案沿用双通道设计理念：4套独立的电池系统分别对应4个驱动通道，每套电池系统配备独立的BMS，各通道之间在电气上相互隔离。这种分布式电池架构的冗余特性契合了航空系统对故障容错能力的要求——任一电池通道的故障不会导致系统级失效，剩余通道仍可维持襟翼的基本驱动能力。

4.2 POB和WTB的功率需求分析

在电池供电架构下，POB的功率需求分析需要特别考虑电压匹配问题。原PCU架构中POB由较高电压的交流电激励，而在电池供电系统中，为避免直流电池系统中的高压跨接风险，POB接口电压降低至40V DC。电压降低意味着需要从电池系统中获得更高的电流来提供相同的解刹能量——P=U×I的基本关系决定了电压降低将导致电流需求等比例上升。

不过，从量级对比的角度，POB的解刹电流和保持电流相对于驱动电机的主功率电流而言要低得多。POB的解刹功率仅在驱动周期起始的短暂窗口内（通常为数毫秒至数十毫秒量级）被消耗，保持阶段的功率更是仅约解刹功率的20%。而驱动电机在襟翼运动过程中持续消耗大功率，其量级通常是POB功率的数倍至数十倍。因此，POB功率虽然在设计上不可忽视，但在系统总功率预算中占比有限，对电池容量的影响相对较小。

WTB作为安全保护装置，其功率需求特征与POB类似。但由于WTB由SFCC直接控制且仅在故障工况下激活（正常驱动流程中WTB处于释放状态），其能量消耗在正常飞行剖面中几乎为零。仅在故障响应场景中，WTB才会短时消耗解刹或制动能量，这一能量在电池系统的设计余量中即可覆盖。

4.3 基于电池储能技术的PCU功率需求评估

与传统的MCE供电PCU相比，基于电池储能技术的PCU在设计功率要求方面没有改变——完全充电的电池系统必须在整个驱动循环中提供峰值功率。这意味着电池系统需要具备与传统PCU等效的瞬时功率输出能力，同时在能量维度上满足特定任务剖面的累积需求。

为确定电池系统的最大所需能量，需要分析最严酷的使用工况。本研究选取的极限工况包括：2次中断着陆、1次成功着陆、2次中断起飞和1次成功起飞，以及对应的襟翼循环收放，且在这些操作期间电池系统不再充电。其中，中断着陆和中断起飞场景对能量的需求尤为苛刻——飞机在着陆/起飞滑跑过程中已展开襟翼，突然决定复飞/中断起飞，需要将襟翼从展开位置收至起飞/巡航位置，而这一过程中驱动电机需要克服气动载荷做功，功率和能量需求均达到峰值水平。

在这种使用工况下，电池系统需提供约68 W·h的能量才能满足所定义的襟翼驱动场景。这一数值的确定综合考虑了襟翼收放的行程、气动载荷力矩、传动系统效率、电机效率及功率变换效率等因素。需要强调的是，68 W·h是在极端工况下的需求，在正常的“一次起飞+一次着陆”飞行剖面中，所需能量显著低于此值。但电池系统设计必须以最严酷工况为输入条件，确保在所有预期使用场景下均能可靠工作。

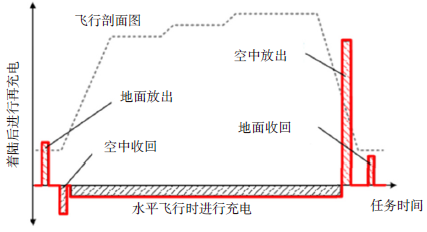

储能系统对飞机功率管理的最大价值在于削峰填谷。在没有储能系统的情况下，高升力系统工作时的峰值功率必须由飞机主发电机实时提供，这迫使发电机的容量按照峰值功率设计——而该峰值功率仅在起降阶段的短暂时间内出现。引入电池储能后，发电机仅需提供平均功率（显著低于峰值功率），峰值功率由电池系统补充。实验数据表明，这一机制可使发电机侧的峰值功率需求减幅可达40%。对于全电推进的无人运输机而言，这意味着推进系统的发电机容量可以显著减小，由此带来的减重和效率提升是整个方案的核心价值所在。

在充电策略方面，常用的中型无人运输机一般执行短程、中程任务，大多数机型的航程不大于1500 km。以典型任务剖面计算，巡航飞行通常持续30 min以上，电池系统应在此时间段内完成完全充电。充电功率的设计需要考虑电池寿命因素——如果飞行时间超过30 min或电池未完全耗尽，应优化充电策略，进一步降低充电功率，避免高倍率充电对电池寿命造成不利影响，同时降低对机上电网的充电功率冲击。

4.4 电池系统设计

（1）电池包配置

电池包是电池储能系统的核心单元，由10个串联的锂离子电池单体构成。虽然电池包设计可借鉴新能源汽车所用的高密度锂电池技术，但航空应用对安全性和可靠性提出了更为严苛的要求，必须符合GJB 916B—2011《军用锂电池通用规范》的相关规定。该标准针对军用锂电池的总体技术规范，涵盖了性能、安全、环境适应性等多个维度的要求。

在电芯类型选择上，基于安全性和可靠性优先考虑，本研究选用3.2 V标称电压的磷酸铁锂（LiFePO₄）单体作为基本单元。相较于三元材料（NMC/NCA），磷酸铁锂虽然能量密度偏低，但其热稳定性显著优于三元体系，具有更高的热失控触发温度和更低的热失控能量释放率。考虑到高升力系统电池包可能安装在飞机腹部整流罩等非加压且非温度控制的环境中，其对温度波动和潜在机械冲击的耐受能力至关重要，磷酸铁锂的安全性优势在此场景下显得尤为关键。

（2） 传感器与保护装置配置

为确保电池组的安全运行，每个电池组需配备完备的传感器系统：10个电压传感器（每个电池单元单独监控以防止过充和过放，另配1个总电压传感器监控电池组整体状态）、1个电流传感器（串联连接使得同一电流流经所有电池单元）和2个温度传感器（监控电池组中的热点温度）。

此外，每个电池组还需配置1个接触器，用于在必要情况下从系统中断开电池组。在正常工作模式下，接触器仅在充电期间闭合；在非充电状态或检测到故障时，接触器处于断开状态，确保电池组与飞机电网的电气隔离。这一设计是满足“单点故障必须可控”航空安全原则的关键实现措施。

（3）电池管理系统架构

电池管理系统（BMS）是SFCC与电池系统之间的主要接口，承担电池状态监控、充放电控制和故障保护等功能。根据航空级安全性和可靠性要求，BMS采用控制-监控通道架构：控制通道负责执行充放电控制指令和接触器驱动，监控通道独立采集电池电压、电流和温度数据并执行安全逻辑判断。这种双通道设计确保了即使控制通道发生故障，监控通道仍可独立触发保护动作。

BMS的供电直接取自飞机的28V DC电力系统，需配备CAN总线接口（用于与SFCC的数据通信）、PTC加热元件继电器（用于低温环境下电池预热控制）和微控制器（实现数据处理和控制算法）。在串联电池组中，BMS需要实时监控并控制各电池单元的电压均衡状态，防止不同电池之间因制造差异或老化不一致导致的电压不平衡。失衡的电池组不仅会降低可用容量，还可能引发过充或过放危险，因此均衡控制是BMS的一项核心功能。

4.5 方案可行性验证分析

基于上述设计，对电池供电高升力系统方案进行多维度可行性分析。

从功率供给角度看，由10个磷酸铁锂单体串联构成的电池组，其标称电压为32 V（3.2 V×10），通过DC/DC变换器升压后可为驱动电机提供所需的270V工作电压。磷酸铁锂电池的功率密度足以支持襟翼驱动所需的短时高功率输出，满足峰值功率需求。

从能量供给角度看，68 W·h的极端工况能量需求处于磷酸铁锂电池的可满足范围内。以10串、单节5 Ah容量的电池组计，其标称能量约为160 W·h（32V×5Ah），考虑放电深度限制（通常不超过80%）和老化冗余后，可用能量仍显著大于68 W·h，满足设计裕度要求。

从充电可行性角度看，68 W·h的能量需求使得在30 min巡航飞行内完成充电所需的平均充电功率仅约136 W——这一充电功率对飞机28V DC电网的负荷影响极为有限，充电电流也处于合理范围内，不会对电池寿命造成不利影响。

从安全性角度看，磷酸铁锂的电化学安全性、BMS的多层保护和监控通道架构、接触器的故障隔离功能，共同构成了符合航空级安全要求的多重防护体系。WTB由SFCC直接控制的独立故障响应路径，进一步提供了系统级安全兜底。



五、飞机整体重量影响分析

电池供电高升力系统的引入对飞机重量产生了两个方向的影响：一方面，电池系统本身的加入增加了高升力系统的重量；另一方面，储能系统带来的峰值功率削减效应使得发电机容量可以缩减，从而带来电气系统的减重。

以本研究的设计方案为例进行量化分析。原电驱动高升力系统中，MCE组件拟安装在飞机腹部整流罩内（处于非加压且非温度控制环境中），单个MCE重量约为9 kg。整个高升力系统因4个MCE增加重量约36 kg。

在电池供电方案中，4个MCE（总重36 kg）被4个电池系统替换。每个电池系统包含电池包、BMS、接触器、传感器及结构壳体等组件，单体电池组重量估算约19.75 kg，4个电池系统总重约79 kg。因此，在飞控系统层面，电池供电方案净增重约43 kg（79 kg - 36 kg）。

然而，储能系统的削峰效应使得发电机容量可缩减约40%。小型发电机的重量、配套功率变换装置、冷却系统和电缆线束的重量均相应减少。经评估，电气系统因发电机容量缩减而减重约106 kg。

将飞控系统增重与电气系统减重进行综合计算：飞控系统增重43 kg，电气系统减重106 kg，累积到电池供电高升力系统后，飞机整体净减重约63 kg。这一结果证实，电池供电高升力系统方案有助于实现飞机级别的整体重量减轻。

更值得关注的是，这一减重效果并非通过“牺牲性能换重量”的简单权衡实现的，而是通过储能技术优化系统架构、改善能量管理策略所获得的系统性收益。在飞控系统层面看似不利的增重，经过系统级的协同优化后被转化为飞机级别的净减重——这正是多电飞机/全电飞机设计理念中“跨系统综合优化”思想的典型体现。



六、技术发展趋势与展望

随着高升力系统技术的持续演进，以下几个发展方向值得关注。

在增升控制策略方面，从简单增升（如单开缝襟翼）和复杂增升（如多开缝富勒襟翼）正在向基于襟翼差动控制和翼面连续变化的智能增升方向发展。未来有望通过光滑、无缝的变弯度技术实现升阻比进一步优化和飞行性能的全面提升。能源负载自适应技术将实时优化瞬时功率需求，避免能源系统冗余设计带来的重量和风险。

在储能技术方面，固态电池被视为航空储能的下一个技术制高点。相较于当前液态电解质的锂离子电池，固态电池有望实现更高的能量密度和更好的本质安全性，其产业化进程将对全电飞机的航程和载荷能力产生深远影响。

在驱动架构方面，分布式驱动技术有望在未来高升力系统中得到应用。与当前集中式共轴驱动不同，分布式架构通过为各翼面或翼段配置独立电作动器，可取消复杂的机械传动系统，实现更灵活、更可靠的翼面控制，并有效提升系统的生存力和可维护性。

在系统集成方面，有人机改无人机的电气化设计将继续成为无人运输机发展的重要路径。电池供电的高升力系统以其“不修改原有电力系统即可集成”的优势，为这一转型提供了低风险、可工程化的技术方案。未来可结合碳纤维增强聚合物（CFRP）等轻量化材料技术，进一步优化电池系统壳体和结构件重量，获取更大的系统级减重收益。



七、电力驱动高升力系统方案总结

本文围绕无人运输机电力驱动高升力系统的设计与研究，系统梳理了从液压集中驱动到全电力驱动的技术发展脉络，深入分析了双电机冗余驱动架构的控制逻辑与安全设计原则，重点提出并详细阐述了一种基于电池储能供电的高升力系统设计方案，得出以下主要结论：

（1）电力驱动高升力系统是多电飞机技术演进的必然方向，其已在A350、波音787、SSJ100等机型上得到工程验证。无人运输机因其特殊的工作剖面和无人在环的特征，对高升力系统的电气化提出了更为迫切的需求。

（2）双电机冗余驱动架构通过SFCC集中监控与WTB直接干预的分层安全设计，在保证A级功能安全的同时降低了MCE的设计复杂度，实现了安全性与经济性的优化平衡。

（3）基于电池储能的高升力系统方案，通过将储能电池集成到襟翼驱动链路中，实现了峰值负载的削峰填谷，使发电机侧峰值功率需求降低约40%。68 W·h的极端工况能量需求和30 min巡航充电的设计目标均在现有磷酸铁锂电池技术能力范围内，方案具备工程可行性。

（4）飞机级别重量综合分析表明，虽然电池系统使飞控系统层面增重43 kg，但发电机容量缩减带来电气系统减重106 kg，累积实现整机净减重约63 kg。这一结果证明了跨系统综合优化设计思路的合理性。

（5）该方案无需对原有电力系统进行架构性修改即可集成到飞机28V DC供电网络中，为运-8等型号飞机的无人化改造提供了可工程化落地的技术路径。

未来，随着智能增升技术、固态电池技术和轻量化材料技术的进一步发展，电池供电的高升力系统有望在更广泛的无人运输机平台上得到应用，为我国无人航空运输装备的技术升级提供有力支撑。
