嵌入式 RGB 屏开发避坑指南：Air1601 适配规格与 FPC 排线定义详解

此前已有基于十寸显示屏的相关开发案例与工程源码、硬件图纸资料可供参考。 本次以 Air1601 为硬件载体，梳理 LCD 显示屏常用规格参数、RGB 接口原理、排线引脚定义以及相关开发配套资源。 内容适合日常项目开发查阅留存，可用于 HMI 人机界面、工业控制、智能终端等相关产品开发，理清相关技术要点，减少调试问题，提升项目开发效率。





一、Air1601支持多大屏？



Air1601是合宙专为高清显示与图像采集场景设计的MCU模组，搭载高性能Cortex-M7处理器，具备强大的图形处理能力和丰富的外设接口。

理论可支持的LCD屏尺寸与分辨率范围如下：

• 4.3寸：分辨率800*480/480*272；
• 5寸：分辨率800*480/1024*600/720*1280；
• 7寸：分辨率800*480/1024*600；
• 9寸：分辨率1024*600（当前较常用规格）；
• 10.1寸：分辨率1024*600/1280*800。

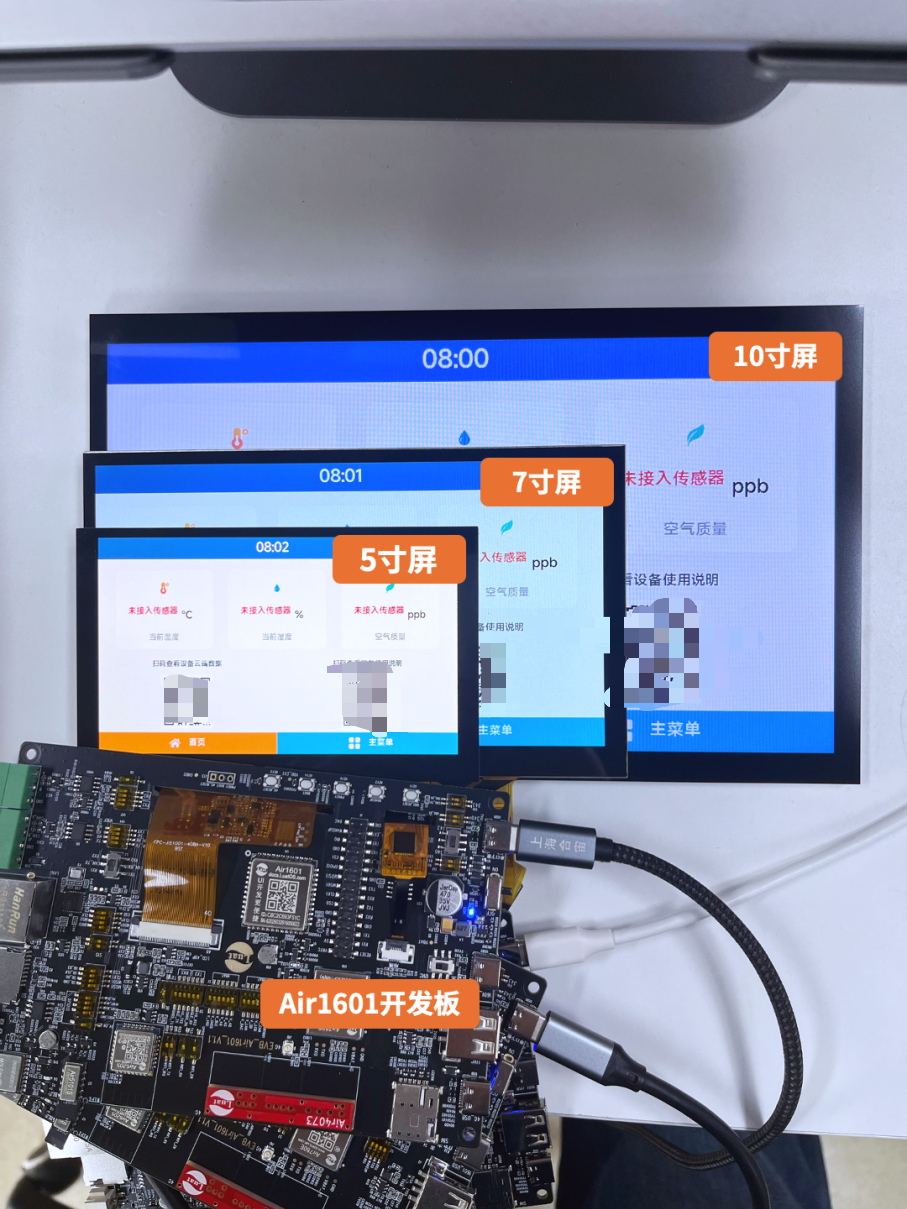

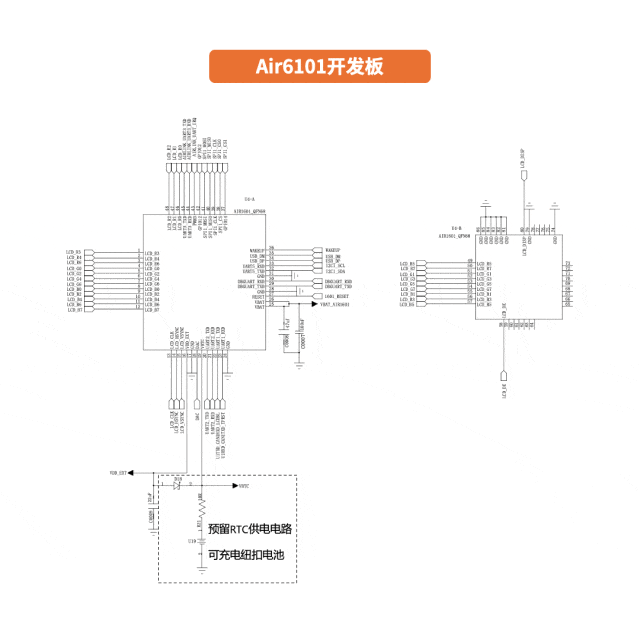

目前合宙配套推出的Air1601开发板系列套件，涵盖5寸/7寸/10.1寸屏，可直接用于项目评估。



二、RGB888 vs RGB565



Air1601的RGB接口，支持RGB888和RGB565两种格式。理解它们的区别，对硬件设计和性能优化至关重要。

2.1 核心差异对比

RGB565和RGB888的核心区别在于数据位数、色彩表现和存储需求等，可根据实际应用需求权衡选择。

table { border-collapse: collapse; width: 100%; } th, td { border: 1px solid #ccc; padding: 8px; text-align: left; }

对比项	RGB565	RGB888
每像素位数	16 位	24 位
每像素字节数	2 字节	3 字节
颜色总数	约 6.5 万种 (2^16)	约 1677 万种 (2^24)
色彩表现	在高对比度边缘可能出现色带或细节损失，但日常应用中人眼不易察觉。	过渡平滑，细节细腻
存储与带宽	节省约 1/3	占用更高
适用场景	资源受限，对色彩不敏感的应用	高画质要求、多媒体交互

2.2 硬件连接方法

RGB888接口的屏幕可以兼容显示RGB565格式的图像数据，相应的硬件连接方法是——高位对齐。

具体接线方式如下：

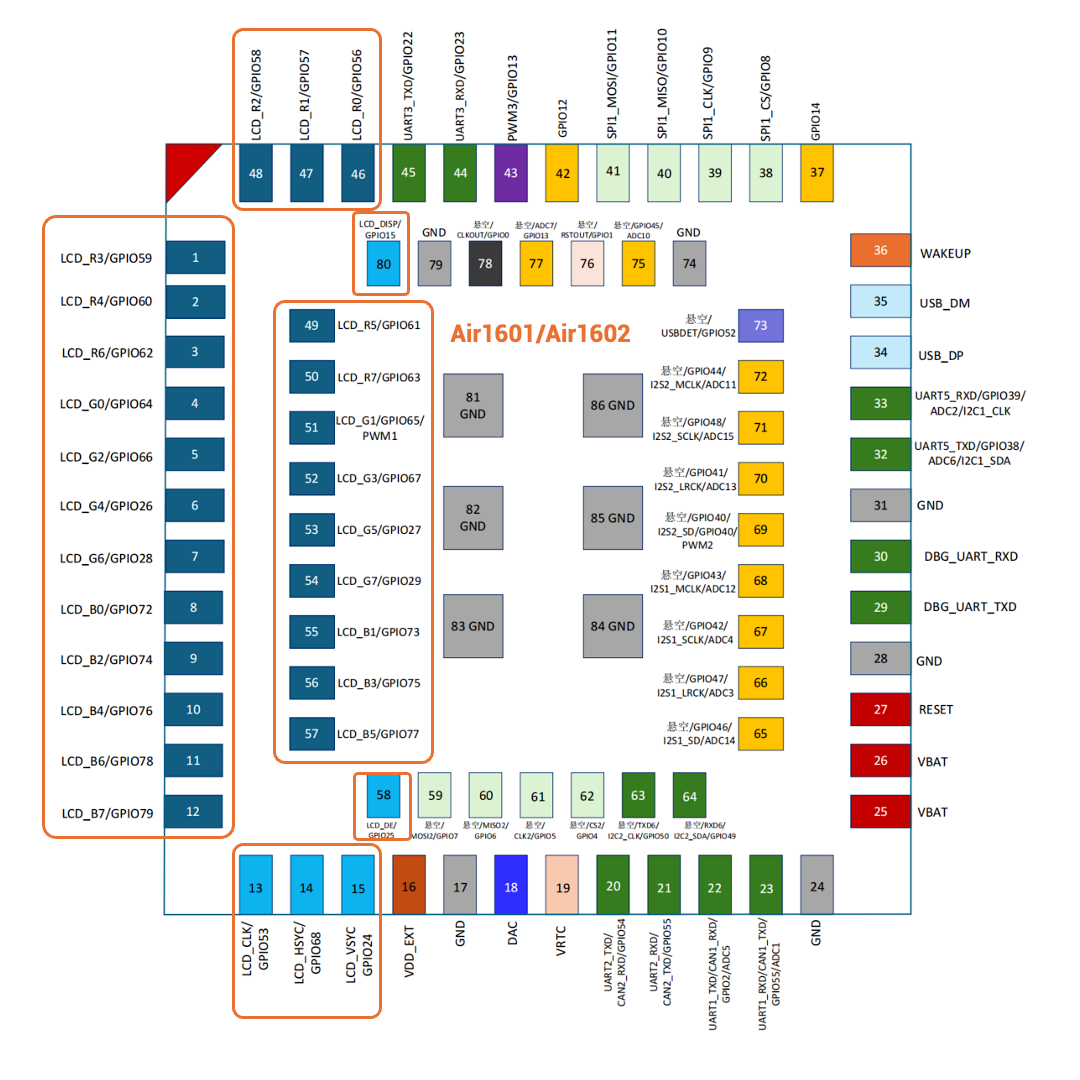

红色 (R)Air1601的R[7:3] → 屏幕的R[7:3]；屏幕的R[2:0] 接地或悬空；Air1601的R[2:0] 可复用为GPIO。

绿色 (G)Air1601的G[7:2] → 屏幕的G[7:2]；屏幕的G[1:0]接地或悬空；Air1601的G[1:0]可复用为GPIO。

蓝色 (B)Air1601的B[7:3] → 屏幕的B[7:3]；屏幕的B[2:0]接地或悬空；Air1601的B[2:0]可复用为GPIO。

三

两种经典RGB屏FPC排线

---

根据我们的调试经验，RGB屏有两种比较经典的FPC排线，一种是40PIN，一种是50PIN。

3.1 经典40PIN排线

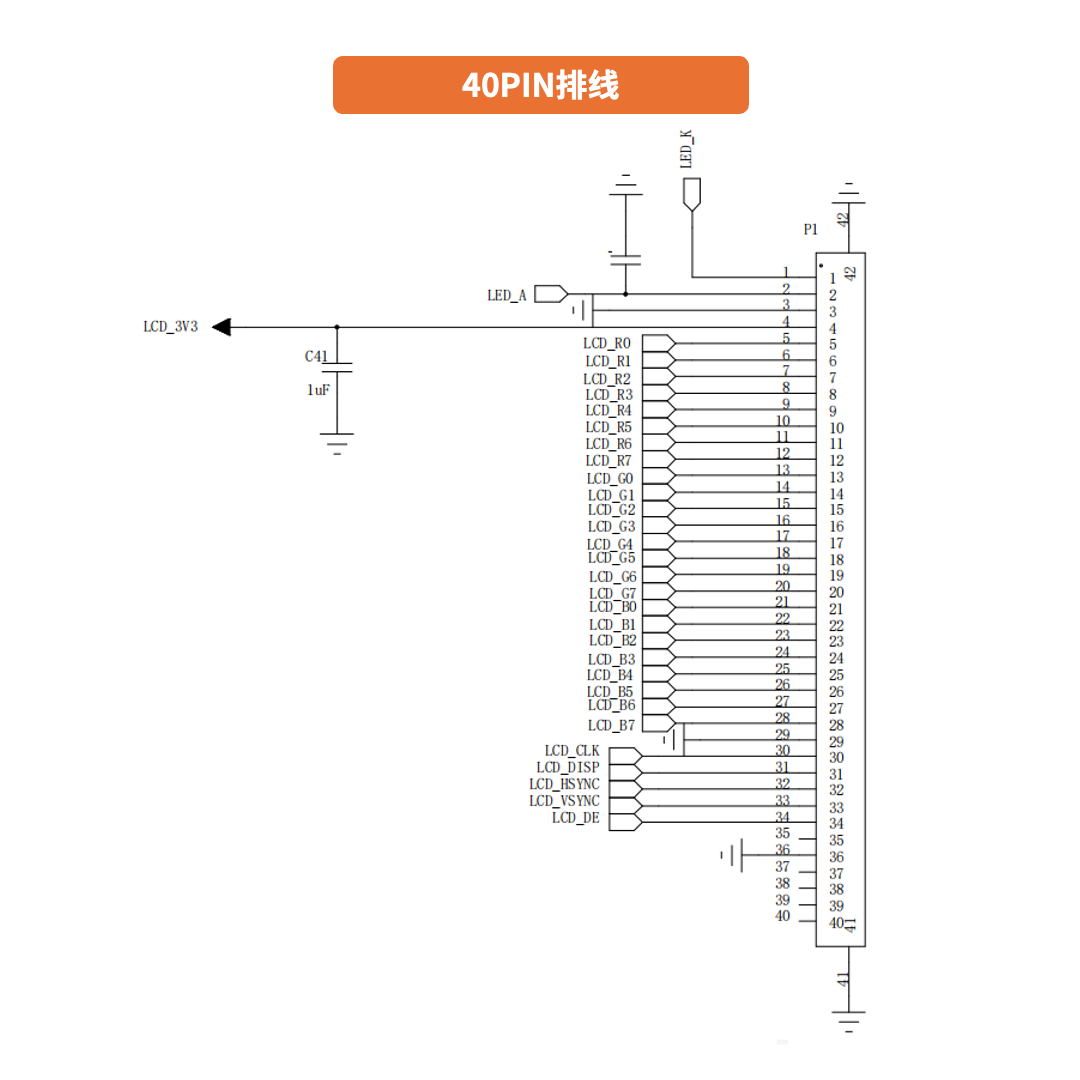

经典的40PIN排线LCD屏，其管脚定义一般与上图所示相同：

1）PIN1-2：为背光电源管脚；

2）PIN3-36：为RGB相关的数据信号、控制信号和数字电源管脚(包括VDD/GND)；

3）PIN37-40：不同的LCD模组供应商处理可能不同，但大致可以分为三类：

• 电阻屏用四路信号；
• NC，悬空处理；
• LCD Driver通信接口：一般为SPI，由于不需要LCD Driver回传信息所以通常会省掉SPI_MISO这一路信号；没有留出这个通信接口的前两种情况，其LCD Driver不需要初始化，相关设置固定写死，好处是操作简单，坏处是不能灵活设置。

3.2 经典50PIN排线

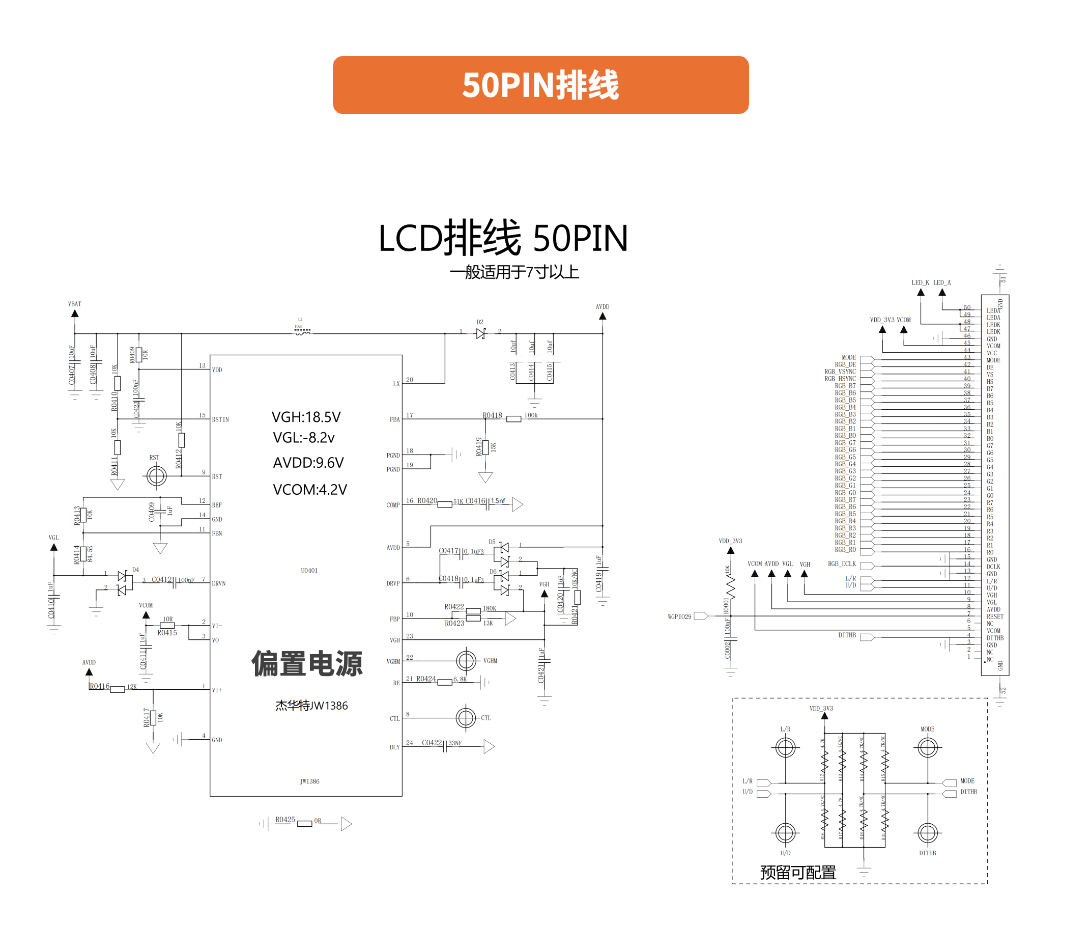

经典的50PIN排线LCD屏，其管脚定义一般与上图所示相同。

由于50PIN对应的基本都是7寸及以上大小的LCD屏，其背光电源的电压和电流都较大，GATE偏置电源也是必须单独的芯片来驱动。

所以，其管脚有如下特点：

1）PIN1-4：为背光电源管脚；

2）VCOM/VGH/VGL：为GATE偏置电源的三个管脚，分布在PIN6+46/PIN41 /PIN42（以规格书为准）；

3）MODE、SHLR、UPDN、DITHB信号：相对于经典40PIN管脚，50PIN还多出来MODE、SHLR、UPDN、DITHB四个信号，大家感兴趣可以自行网络搜索一下这四个信号分别的作用。



table { border-collapse: collapse; width: 100%; } th, td { border: 1px solid #ccc; padding: 8px; text-align: left; }

引脚	信号	推荐处理
PIN8	MODE	悬空
PIN39	SHLR	接 PIN7（VDD）
PIN40	UPDN	接地
PIN47	DITHB	悬空

这四个信号，通常只需要固定接电源、接地或悬空，不需要接Air1601的控制信号。

四、TP电容触摸部分



TP电容触摸部分，其FPC排线与RGB屏排线一般都是分开的，且每家LCD屏厂的物理接口也可能不太一致。

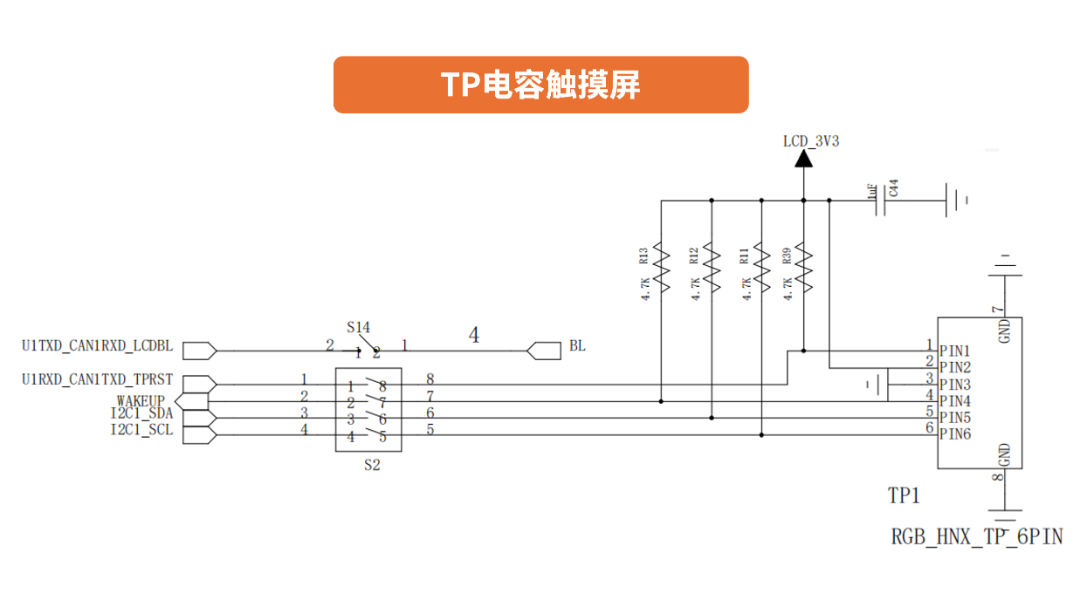

下图是我们调试过的其中一款：

电容触摸屏绝大部分型号，其数字信号组成为：

I2C通信接口+触摸中断TP_INT+触摸复位TP_RST；电源供电一般与RGB屏的VDD相同。

五、最新开发资料下载

---

目前Air1601全套资料开放下载，包含硬件手册、引脚定义、开发板参考设计、软件示例demo等等，可直接取用作为参考进行项目评估，省去大量调研和设计时间。
