【技术深挖】EtherCAT如何实现超高精度同步？深度解析分布式时钟 (DC)

在多轴运动控制等高性能应用中，从站设备之间的同步精度往往需要达到微秒甚至纳秒级。盟通科技（Motrotech）提供的EC-Master协议栈，其核心竞争力之一就在于对分布式时钟（DC）的精准掌控。以下是关于主站同步性的常见问答。

一、什么是分布式时钟 (DC）？它是如何让所有从站“步调一致”的？

分布式时钟的核心逻辑是“对时”。在EtherCAT网络中，通常将第一个具备DC功能的从站定义为“基准时钟（Reference Clock）”。



同步流程：EC-Master周期性发送ARMW命令，读取基准时钟的系统时间，并将其分配给网络中所有的DC从站。

延迟补偿：为了达到1us以下的精度，EC-Master的技术方案会额外计算帧在物理线缆上传输的延迟。主站会测量每一段拓扑的传输时间，并将补偿值写入从站ESC寄存器（0x928），确保所有从站看到的“现在”是完全同步的。

二、SYNC0和SYNC1信号在从站中起什么作用？

这是从站执行动作的“发令枪”。ESC控制器根据同步后的总线时间，产生SYNC0和SYNC1脉冲信号。



硬件激活：触发驱动器电流环采样或数字量输出。

软件中断：作为从站微处理器的中断源，确保从站程序在新的数据到达后、SYNC脉冲释放前完成计算。

EC-Master的配合：为了保证同步效果，EC-Master会通过精密的调度，确保周期性I/O数据到达与SYNC脉冲之间的间隔最小化且恒定。

三、为什么主站也需要同步？什么是DCM机制？

这是一个容易被忽略的难点。虽然从站之间同步了，但主站（运行在 PC 或嵌入式硬件上）也有自己的本地计时器。如果主站发送数据的频率与从站SYNC脉冲的频率存在微小偏差，长此以往会导致数据漂移甚至丢帧。



为了解决这个问题，盟通科技分享的EC-Master中集成了分布式时钟主站同步（DCM）机制。通过PI控制算法，自动调整主站发送周期，使其与基准从站时钟保持锁定。

四、DCM的“主站转换”与“总线转换”模式该如何选择？

EC-Master (Class A) 完整支持这两种模式，具体取决于您的硬件架构 ：

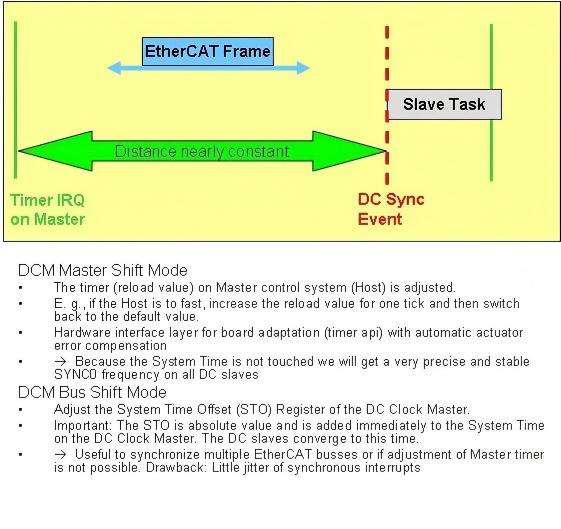

主站转换模式 (Master Shift）

• 原理：调整主站控制硬件（如嵌入式PC）的计时器。如果主站跑快了，就微调其计时器重载值。
• 优点：能够获得极度精确且稳定的从站SYNC频率，系统时间保持连续。



总线转换模式 (Bus Shift）

• 原理：调整从站基准时钟的系统偏移量寄存器（STO）。
• 优点：适用于主站计时器无法调整的情况，或者需要同步多个EtherCAT总线的复杂场景。
• 缺点：同步中断可能会产生微小的抖动。

五、实现主从同步最具挑战性的是什么？盟通能提供什么帮助？

同步是EtherCAT最具挑战性的特性，涉及底层硬件计时器、协议栈算法以及网络拓扑补偿。


盟通科技（Motrotech）基于多年服务国内顶级工业客户的经验，能为您提供：

精准选型：根据您的硬件平台（x86, ARM等）和应用场景，建议最合适的DCM模式。

EC-Master深度调优： 协助配置偏移量、同步窗口等核心参数，确保您的多轴联动系统在长时间运行下不偏不倚。

故障诊断： 配合EC-Engineer工具，实时监控时钟漂移和同步状态，让“隐形”的同步问题可视化。
