硅片实测实证：扩散阻断、栅极切割及应力相关局部版图效应机理

本系列前序文章围绕两大核心问题展开：先进 CMOS 工艺中，应力诱发的局部版图效应为何至关重要，以及如何以标准化方式完成测试与建模。接下来最关键的研究方向已然明确：硅片实测数据究竟印证了哪些实际规律。在测试流程与 TCAD 仿真体系搭建完成后，研究重心不再是证实版图相关应力是否存在，而是厘清其对器件电学特性的影响幅度、核心敏感几何结构，以及不同器件应力敏感度差异的内在原因。



实测数据赋能机理仿真：面向应力版图效应的 3D TCAD 体系构建

7nm FinFET 工艺：局部版图效应 LLE 标准化实测体系全解析

当版图成为器件物理：深纳米时代，应力相关LLE如何重塑先进CMOS技术？



本次研究结论兼具技术价值与工程实用性：能够改变沟道局部力学边界条件的结构，最易引发强版图依存效应，其中以扩散阻断与栅极切割表现最为显著。即便晶体管标称尺寸保持不变，此类结构也会大幅改变应力分布状态，致使漏极电流、阈值电压产生可量化偏移。
不同器件的应力响应呈现明显差异化特征：P 型 FinFET应力敏感度整体更高，N 型器件响应幅度更小且变化规律更为复杂。在 7nm 工艺实测结构中，P 型器件参数波动幅度可超 10%，仿真工况下可达 ±12%；而 N 型器件参数偏移通常低于 5%。


本文将详细阐述上述实测结论，解析主流局部版图效应的作用机制、PMOS 与 NMOS 电学特性差异的根本原因，同时结合实测 + 仿真一体化研究体系，阐明电学参数偏移背后的应力物理机理。



PDF

一、PMOS 应力敏感度远高于 NMOS 的核心原因



本次研究得出最明确的结论：P 型鳍式晶体管对局部版图结构变化的敏感度，远高于 N 型器件。该规律在电学实测数据中直观体现，且在所有主流局部版图效应场景中均保持一致。
靠近特定版图结构区域，PMOS 漏极电流波动可达 10% 及以上，而 NMOS 电流偏移幅度明显偏低。经精准校准分析得出，PMOS 性能波动区间约为 ±12%，NMOS 则基本控制在 5% 以内。

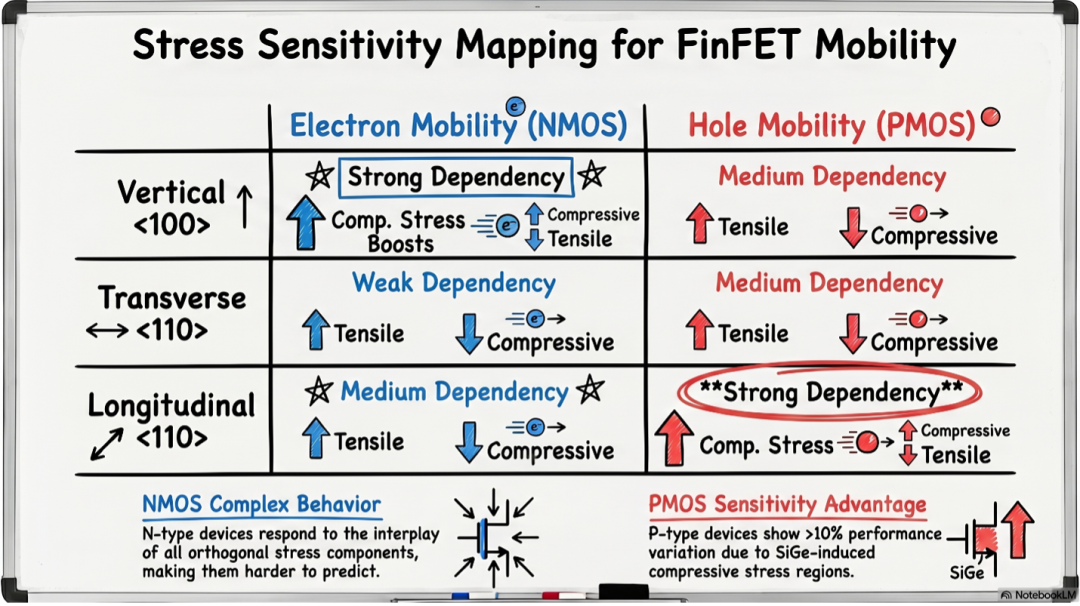

这种差异化响应是本研究核心物理结论：先进制程下的版图敏感度，并非单纯由几何间距决定，核心取决于不同载流子对局部应力的响应特性。电学数据可直观呈现该差异，应力机理分析可进一步深挖本质：PMOS 器件性能主要受纵向应力调控，而 NMOS 器件受纵向、横向、竖向多维度应力共同作用，各类应力可相互抵消、制衡。
正因如此，部分几何形态看似细微的版图结构，却能对 PMOS 器件性能造成极大影响。一旦局部应力场发生定向偏移，PMOS 导通电流便会出现明显波动；反观 NMOS 器件，不存在单一主导性应力分量，应力响应偏弱，参数变化无固定趋势。





PDF

二、扩散阻断：微小几何结构引发显著器件性能偏差



扩散阻断（Diffusion Breaks）是诱发高强度局部版图效应的核心结构之一，主要用于实现有源区电气隔离，同时改变周边晶体管所处的力学环境。其几何尺寸、布设距离，会直接改变有源区周边应力的生成与释放规律，进而影响沟道内载流子输运效率。

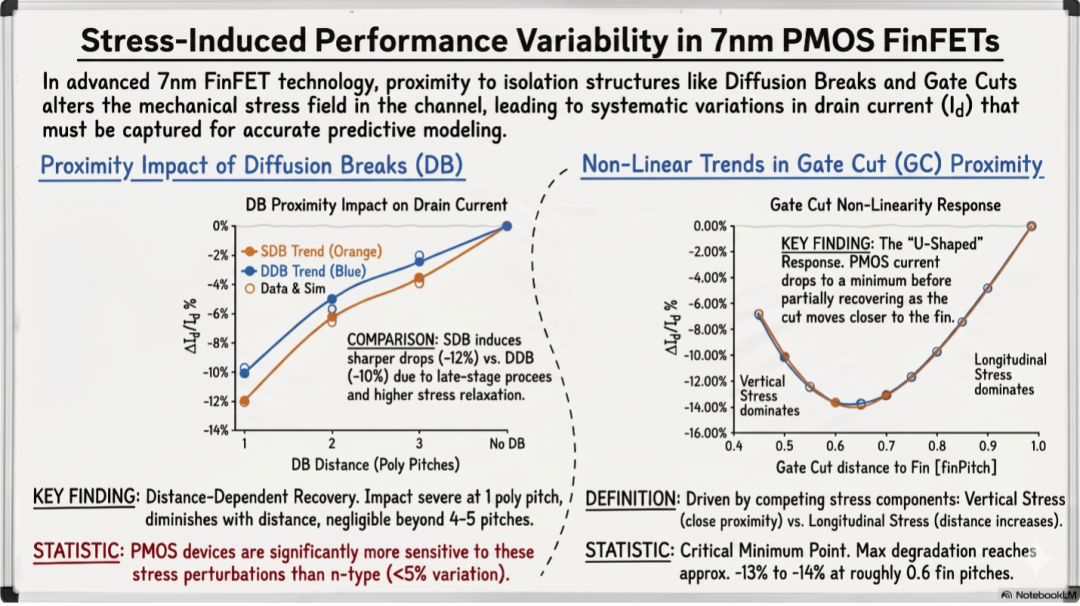

实测数据表明，扩散阻断对 PMOS 器件电学性能影响最为突出：贴合特定布局的 PMOS 驱动电流出现明显衰减，硅片实测波动幅度约 10%，仿真环境下性能衰减趋势更为明显；NMOS 器件受影响程度较轻，电流偏移幅度小，参数变化无统一规律。





该影响并非单纯由物理距离决定，扩散阻断会改变局部应力边界条件，并与源漏应力层、隔离结构及周边介质材料形成耦合作用。PMOS 的优良电学性能高度依赖定向应力支撑，应力场失衡会造成严重电学损耗，也使扩散阻断成为应力类局部版图效应最主要的诱因。



PDF

三、局部隔离结构如何改变扩散阻断区域应力状态



侧边扩散阻断（SDB）与双扩散阻断（DDB）均可实现晶体管电气隔离，但二者制备节点不同，形成的应力环境差异极大。
双扩散阻断在鳍片刻蚀阶段完成制备，早于沟道定向应力引入工序；侧边扩散阻断可缩减约 30% 标准单元面积，在源漏区外延生长、沟道应力定型后完成刻蚀。
对于 PMOS 器件，侧边扩散阻断会快速释放局部应力。因其刻蚀工序位于硅锗（SiGe）外延生长之后，器件失去侧向结构支撑，发生应力松弛，直接造成性能衰退。实测显示，紧邻侧边扩散阻断的 PMOS 线性漏极电流最高衰减 15%；提前成型的双扩散阻断，可将该性能损耗控制在 8% 左右。

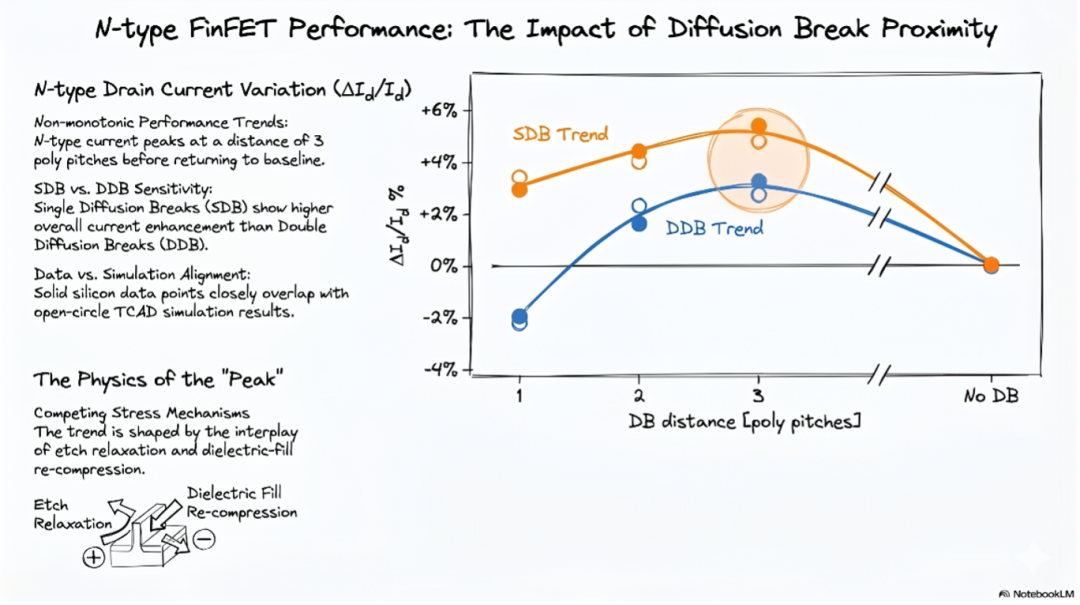

TCAD 仿真分析表明，NMOS 应力变化机理更为复杂：侧边扩散阻断沟槽刻蚀初期会释放原有沟道应力，形成利于电子迁移的拉应力；后续沟槽填充绝缘介质，又会对鳍片侧壁产生反向压应力。器件最终性能由两种作用相互制衡决定，电流波动区间仅为 - 2%~+5%，波动范围小且规律难以预判。


该结论证实：

在 10nm 以下先进制程中，有源区外形与版图端接方式，不仅是规避短路的设计准则，更是调控器件力学特性的工程手段。DTCO 团队可按需优化布局：关键时序路径优先采用双扩散阻断保障电路速率；非关键区域使用侧边扩散阻断压缩芯片面积，平衡面积利用率与器件性能波动。





PDF

四、栅极切割：金属栅极如何转变为应力影响源



栅极切割是另一类核心研究对象。从版图层面看，它仅是栅极末端结构；但在 FinFET 集成工艺中，却能显著改变栅极堆叠周边的力学边界条件。
在替换金属栅极工艺中，功函数金属层与整体栅极结构共同构建局部应力场，调整栅极切割位置与工艺制程，即可改变晶体管沟道的应力状态。硅片实测证明，栅极切割的布设间距会产生稳定、可量化的电学参数偏移，且对 PMOS 的影响更为显著。





受局部应力重分布影响，邻近栅极切割的 PMOS 会出现电流提升或衰减；NMOS 响应幅度更小，且性能变化高度依赖几何设计。经三维仿真校准证实，该类性能波动主要由局部应力场变化主导，并非单纯静电效应所致。
栅极切割是版图设计中必备且无法规避的结构，不能视作无影响的普通端接结构。它已成为器件性能波动的重要来源，也是构建精简器件模型、推进设计工艺协同优化必须重点考量的因素。



PDF

五、多晶硅节距与鳍片节距：影响幅度偏低但具备工程意义

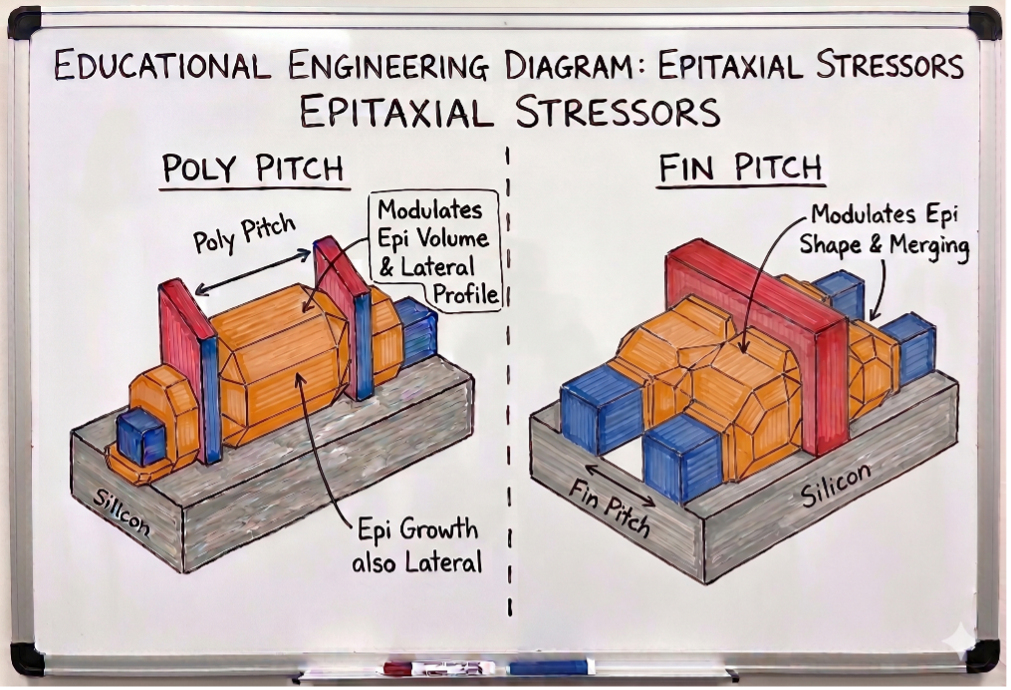

除扩散阻断、栅极切割两大核心结构外，本研究同步分析了多晶硅节距、鳍片节距带来的版图依存效应。这类参数常用于工艺微缩、布线规划与芯片集成密度优化，同时会改变晶体管周边物理环境，影响应力分布与邻近效应，进而引发器件性能波动。
实测与仿真结果证实，节距相关版图效应真实存在，但整体影响强度远低于扩散阻断与栅极切割。其核心作用不在于直接造成大幅参数偏移，而是调控器件周边物理环境，与强应力结构形成协同作用，是晶体管整体应力环境的重要组成部分，具备实际工程研究价值。借助这类分析可清晰区分主次影响结构，精准锁定能够直接改变沟道应力边界条件的关键设计要素。



PDF

六、多晶硅与鳍片节距偏差带来的实际影响



PMOS 具备高应力敏感度，背后拥有完整严谨的物理机理：纵向应力是主导 PMOS 器件电学特性的核心因素。当版图结构扰动该核心应力分量后，会大幅改变空穴迁移率，引发导通电流剧烈变化，这也是 PMOS 电流波动幅度更大、变化趋势更稳定的根本原因。
应力状态恶化会造成 PMOS 显著电流损耗；合理利用应力调控则可提升器件性能，这也是应变工程长期用于优化 PMOS 性能的核心原理。但如果版图几何结构管控不当，同样会放大版图诱发的器件性能波动。





PMOS 电学特性与可控应力深度绑定，既可作为精准监测应力变化的有效载体，若忽视其版图敏感度，也极易埋下芯片设计隐患。



PDF

七、NMOS 应力响应偏弱且机理复杂的成因



面对同等版图结构扰动，NMOS 器件整体敏感度偏低，且性能变化逻辑更难预判。根本原因在于：NMOS 的应力响应由多方向应力分量共同决定，无单一主导应力；竖向、横向应力同时作用，部分几何结构中还会相互抵消，最终缩小整体电学参数偏移、打乱变化趋势。
器件建模不能仅凭应力强弱简单判定 NMOS 特性，必须细化拆分应力张量，精准追踪各类应力分量随版图结构的演变规律。三维 TCAD 应力分解分析明确：NMOS 敏感度偏低，不代表应力效应不存在，只是底层作用机理更为分散，无法通过基础电学测试数据直接直观体现。
PMOS 与 NMOS 无法共用同一套版图敏感度设计思路，二者的应力响应差异不是次要设计细节，而是芯片设计必须遵循的核心准则。



PDF

八、硅片实测数据与三维 TCAD 仿真高度匹配的重要性



本次研究极具说服力的成果，是经校准后的三维 TCAD 仿真，能够完整复现实测的器件性能变化规律。无论 PMOS 还是 NMOS，在扩散阻断、栅极切割相关场景下，实测数据与仿真结果匹配度极高。



数据高度吻合充分证明：实测观测到的器件性能波动，是局部应力环境作用下的确定性物理结果，并非测试误差或偶然实验现象。在效应相对微弱的 NMOS 研究中，能够在多种版图工况下复现参数变化趋势、幅度与正负偏移，论证价值远高于仅拟合单一标准工况曲线。
试验设计、硅片实测结合 TCAD 应力分析的整套研究体系，可精准解析器件层级的性能内在机理，为后续晶圆工艺优化筑牢理论与数据基础，同时实现版图应力效应的精准预判。



PDF

九、研究成果对设计工艺协同优化与版图设计的指导价值



先进制程中，PMOS 出现 10% 电流损耗，无法依靠简单模型修正草草解决；该幅度偏差会直接影响芯片时序收敛、器件匹配精度与设计裕量，严重时引发终端产品运行异常。因此，各类局部版图效应不能仅依赖流片后调试、凭传统经验被动规避，必须融入标准单元开发、版图布局优化、精简器件模型搭建全流程。



此时，与DTCO的关联就显得尤为重要。版图紧凑化设计可缩小芯片面积、提升集成密度，但不合理的几何布局会显著加剧器件力学敏感度。扩散阻断、栅极端接结构距离有源区越近，晶体管性能越容易受周边版图环境制约，形成面积优化与性能波动管控之间的设计取舍。



行业亟需研发适配实际版图工况的精简器件模型、适配应力特性的工艺设计套件（PDK），制定贴合真实力学特性的版图设计规则，重点优化 PMOS 核心时序路径与高性能逻辑单元布局。



重塑版图设计思维



传统理念中，版图只是既定工艺与器件物理的几何载体，本次研究打破固有认知：版图布局本身就是器件物理特性的重要组成部分。



晶体管周边版图环境并非无关紧要的外部背景，而是直接决定沟道应力状态、进而影响器件电学性能的核心要素。扩散阻断、栅极切割作为量产通用且不可替代的基础结构，其可量化、可预判的电流调控效果充分证明：先进制程中，版图诱发的器件性能波动并非特例，而是工艺体系与生俱来的固有技术特征。
当版图布局成为器件力学边界的核心调控条件，晶体管性能波动便不能仅依靠标称线宽、沟道长度、鳍片数量进行判定，周边版图布局环境必须同步纳入物理机理分析与芯片整体设计流程。



PDF

总结



实测与仿真一体化分析得出明确结论：7nm FinFET 工艺下，扩散阻断与栅极切割是应力型局部版图效应两大核心来源，对 PMOS 负面影响最显著，电流波动可能超过 10%，校准工况下可达 ±12%；NMOS 整体敏感度更低，多应力叠加导致作用机理更为复杂。



这些研究成果的价值远不止局限于器件性能表征。实践表明，版图关联应力是先进制程工艺偏差真实且可预判的诱因，核心影响效应可通过实验精准甄别，底层物理机理能够借助校准后的三维 TCAD 仿真框架完整复现。依托这套研究体系，原本只能凭经验被动应对的版图布局敏感度问题，现已实现机理分析、模型搭建与工程优化的全流程可控。



理清主流局部版图效应作用机理后，后续研究将聚焦工艺参数调优，探索可改善或抑制各类应力版图效应的技术路径。
