东芝Thermoflagger超温检测IC的应用场景和参考设计

芝识课堂的朋友们，大家好！

这是我们Thermoflagger 系列课程的收官一讲。前三讲，我们从“是什么”“怎么工作”“为何好用”三个维度，全面拆解了Thermoflagger 这款“电子退烧药”。今天，我们将把它带入实战场景，看看这颗芯片究竟在哪些领域大显身手，同时看看东芝还为大家准备了哪些“设计样板”。

应用场景：消费电子到工业设备无处不在

东芝Thermoflagger 的本事可不小，它凭借着简单、可靠、低成本的优势，可以广泛应用于各种需要过热保护的场合。

· 消费电子/个人设备：比如笔记本电脑，还有性能强大的游戏机、SSD固态硬盘，甚至是充电很快但也很容易发热的手机充电器。这些设备内部空间寸土寸金，发热点又多，正是Thermoflagger 发挥其多点监控、电路简单优势的绝佳舞台。

你可以在CPU、GPU、电源管理芯片旁边各放一个PTC热敏电阻，全部串联到一个Thermoflagger 上，安心又省心。

· 工业设备：在工业领域，设备的稳定性和可靠性要求更高。比如服务器，7×24小时不间断运行，任何一次意外宕机都可能造成巨大损失。用Thermoflagger 监控服务器主板上的关键发热点，一旦温度异常，立即触发保护或告警，防患于未然。其他像通信基站设备、工业电源等，也都是Thermoflagger 可以大显身手的地方。

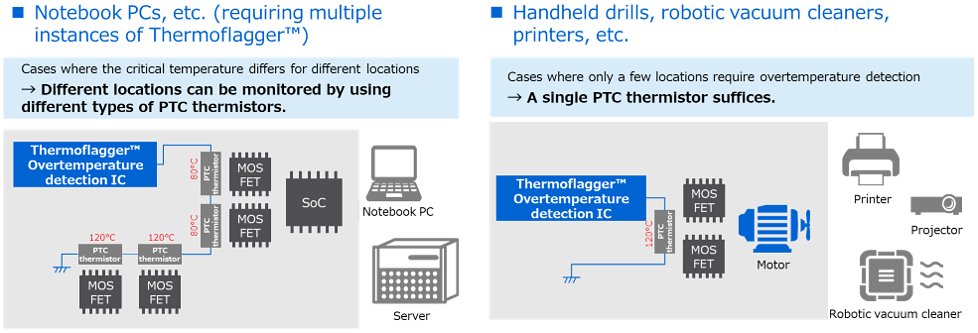

Thermoflagger 非常灵活，既可以像上面说的那样用多个PTC进行多点监控，也可以只用单个PTC热敏电阻来监控一个最关键的发热源。想怎么用，就怎么配！

参考设计：跟着东芝“样板间”学设计

为了让大家能更快地上手，东芝贴心地推出了Thermoflagger 的参考设计，就像装修公司提供的样板间一样，告诉你最优的布局和配置。我们来看一个非常有趣的例子。如同装修的“样板间”一般，为大家提供最优的电路布局与器件配置参考，我们一起来看一个有趣的设计案例。

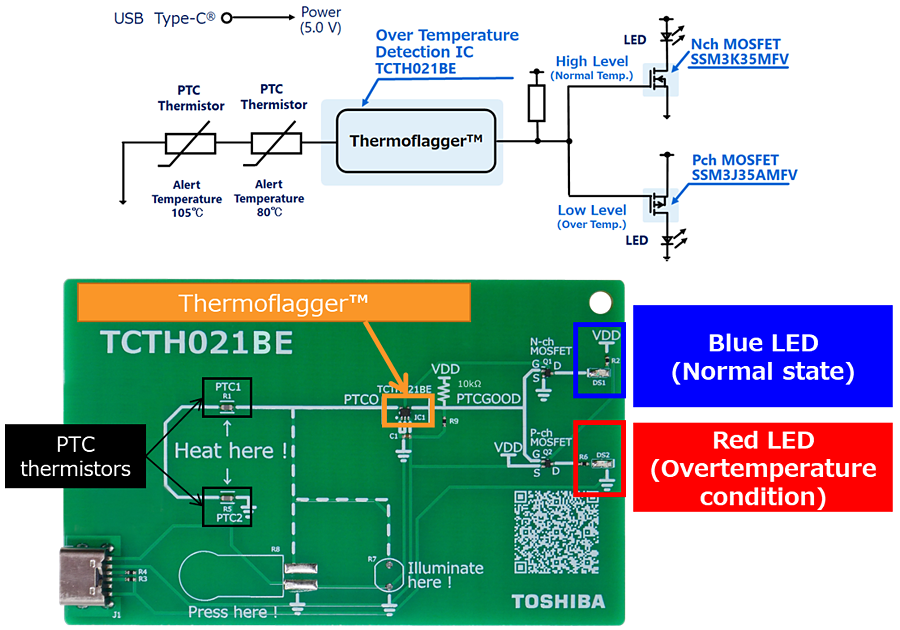

该参考设计搭载了两个PTC热敏电阻，分别设定80℃、105℃的临界警戒温度，同时配套蓝色、红色两个状态指示灯，温度状态可视化拉满：

· 正常工作状态：当两个监测区域的温度均低于80℃时，蓝色LED常亮，代表设备温度一切正常；

· 过热告警状态：只要其中一个PTC热敏电阻监测到温度达到其临界值（80℃或105℃），红色LED会立即亮起，实时发出过热警报。

是不是非常直观？通过一个简单的LED灯变化，就能一目了然地看到系统的温度状态。

目前，该参考设计的全套电路图、物料清单、PCB布板文件，均可点击文末“阅读原文”查看，对于想要快速在项目中应用Thermoflagger 的工程师而言，无疑是高效上手的“金钥匙”。

到这里，我们的Thermoflagger 系列探索之旅就圆满结束了。在这四期课程中，我们一起了解了电子设备过热监测的必要性，探秘了Thermoflagger 的内部结构，盘点了它的三大核心优势；最后走进实战场景，看到了它从消费电子到工业设备的广阔应用前景，也通过东芝官方参考设计，找到了快速落地的实操方法。

希望通过这四期课程的内容，能帮助大家在未来的设计中，更好地运用Thermoflagger 这颗小巧而强大的芯片，为你的电子产品保驾护航，远离“发烧”的困扰。感谢大家四期的陪伴，芝识课堂，下个系列再见！
