【行业洞察】2MW风电变流器电网友好型改造：电流检测如何不拖后腿？

摘要

2027年电网友好型改造deadline逼近，2MW-3MW陆上风电场却频繁卡在电流检测环节。本文深入分析误差来源，详解闭环霍尔传感器选型要点，为风电场改造提供参考。



背景

2024年9月，国家能源局印发相关通知，明确要求存量风电、光伏等新能源项目，原则上在2027年底前完成系统友好型涉网安全改造并达标。



核心考核指标：



指标	要求
一次调频响应时间	≤2秒
无功调节能力	≥0.95
谐波畸变率THD	≤5%

然而，大量风电场在改造验收时发现：问题不在控制算法，不在IGBT模块，而在电流传感器。

一、三层误差叠加：为什么电流检测成了短板？

第一层：传感器精度温漂

常见100A-200A闭环霍尔传感器规格书标称±0.3%精度，但这是25℃常温数据。



实际工况：



• 寒冬深夜：-30℃
• 酷暑午后：+45℃
• 全温域误差可能扩大至**±1%-2%**



核心矛盾： 规格书数据 vs 现场实测差距巨大。



第二层：轻载工况误差放大



典型场景：风机工作在额定功率30%-60%区间 以200A额定传感器为例： 满载时（200A）： 绝对误差2A → 功率误差0.8% ✅ 50%负载时（100A）： 同样2A绝对误差 → 相对误差2% ❌ → MPPT精度下滑 → 有功控制精度下降



核心矛盾： 满载数据漂亮，轻载性能拉胯。

第三层：动态响应带宽不足

一次调频要求变流器在几百毫秒内完成功率阶跃响应，传感器带宽不够会导致：

高频分量被滤掉 → 控制器看到失真波形 → 控制决策失误

关键数据：

传感器带宽	动态电流波形过冲幅度
50kHz	基准值
150kHz	降低30%以上

核心矛盾： 静态指标够用，动态性能不足。

二、2MW-3MW变流器电流检测硬指标

机侧 vs 网侧 检测差异



检测位置	波形特点	核心诉求
机侧	变频、谐波丰富	带宽≥100kHz，捕捉2kHz IGBT谐波
网侧	工频、精度敏感	精度±0.5%（全温域），满足功率报表要求

四项硬指标

指标	要求值	重要性
带宽	≥100kHz	⭐⭐⭐ 捕捉IGBT开关谐波
响应时间	≤1µs	⭐⭐⭐ 满足一次调频实时性
精度	±0.5%（全温域）	⭐⭐⭐ 轻载工况保证
隔离耐压	≥3kV AC	⭐⭐⭐ 满足IEC 61800-5-1

特殊工况挑战

① 690V系统电压隔离要求



• 按IEC 61800-5-1标准，需基本绝缘3kV AC耐压
• 原边穿过690V母排，副边连接DSP控制板
• 隔离失效 = 安全风险



② 柜内温度波动剧烈



• 机侧变流器紧贴发电机，热量传导
• 柜内温度比环境高20℃-30℃
• IGBT自身散热叠加，温度可能超出标称范围



③ 无功补偿快速闭环



• 几秒内切换有功/无功功率分配
• 传感器不能有明显时间延迟



三、传感器选型参数对比

CS3A P23 vs 开环霍尔 vs 分流电阻



对比项	CS3A P23闭环霍尔	开环霍尔	分流电阻
精度（25℃）	±0.3%	±1%	±0.1%
温漂（失调）	±0.5mA	±2mA	低
带宽	150kHz	20-30kHz	直流
响应时间	1µs	5-10µs	<1µs
隔离性	✅ 3kV AC	✅ 有	❌ 无
安全性	⭐⭐⭐	⭐⭐	❌

结论： 闭环霍尔在隔离性、精度、带宽、成本四维度取得平衡，是风电变流器电流检测的主流方案。

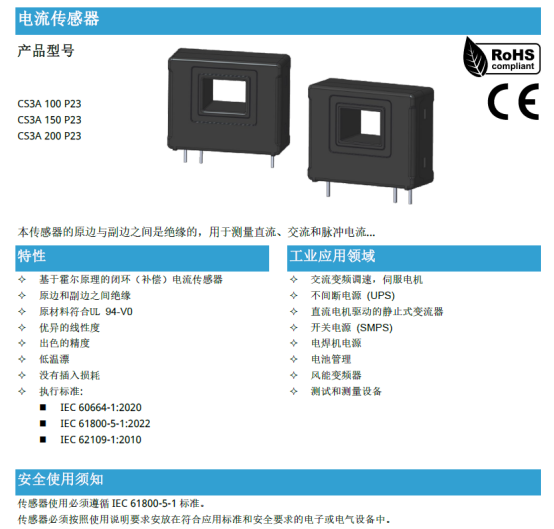

四、CS3A P23关键规格详解

核心参数

参数	CS3A P23	满足要求
精度	±0.3% of IPN（全温域±0.5%）	✅
响应时间	1µs	✅
带宽	150kHz（-1dB）	✅ 超出要求
隔离耐压	3kV AC / 7kV瞬态	✅
磁失调电流	±0.15mA	✅ 零点稳定
量程	100A / 150A / 200A	✅ 覆盖需求

关键亮点

① 150kHz带宽的意义



2MW-3MW机组 IGBT开关频率：2kHz-4kHz 谐波分量范围：10kHz-30kHz 150kHz带宽 vs 常见50kHz： → 10kHz以上谐波完整保留 → FFT分析结果真实 → 控制算法获取准确电流数据



② 磁失调电流±0.15mA

风机启动冲击电流不会造成零点持久漂移



③ 满足多项认证

• IEC 60664-1
• IEC 61800-5-1
• 1分钟耐压测试通过
• 电气间隙12.7mm，爬电距离19mm

五、工程落地避坑指南

① 测量电阻（RM）取值



问题	后果	解决
RM过大	电压超出ADC范围，信号饱和	按规格书推荐值选取
RM过小	信号幅度不够，分辨率浪费	实测后微调

② 传感器安装规范



• 母排居中穿过穿孔，偏心导致测量误差增加
• 控制母排长度，过长增加寄生电感，产生毛刺
• 采用层叠设计（正负母排紧贴），降低寄生电感



③ 供电电源设计





❌ 禁忌：传感器和IGBT驱动共用电源 → IGBT开关电压波动窜进传感器供电端 → 输出波形叠加干扰 ✅ 推荐：独立稳压电源供电（±12V或±15V）



④ 零点校准机制





建议：年度维护时执行 流程： 1. 变流器停机 2. 母排电流归零 3. 记录传感器输出值 4. 软件补偿零点偏移量



结语

电网友好型改造的硬指标摆在那里，2027年的deadline不会推迟。

选型核心指标回顾：



硬指标	推荐值	CS3A P23
带宽	≥100kHz	✅ 150kHz
响应时间	≤1µs	✅ 1µs
精度	±0.5%（全温域）	✅ ±0.3%
隔离耐压	≥3kV AC	✅ 3kV AC
量程	100-200A	✅ 100/150/200A

CS3A P23系列在精度、带宽、隔离性上全面满足2MW-3MW风电变流器需求，是电网友好型改造的高性价比选择。

互动引导语

⚡ 选型讨论：你怎么选？



在2MW-3MW风电变流器电流检测方案中，你会选择闭环霍尔还是分流电阻？

考虑因素：

• 隔离安全性
• 精度与温漂
• 带宽需求
• 成本预算

你的项目遇到类似问题吗？

在电网友好型改造过程中，你的项目遇到过哪些意想不到的技术挑战？

是电流检测精度不达标？还是其他环节？欢迎留言交流！
