共聚焦显微镜 vs触针 ：表面粗糙度测量结果对比

表面粗糙度测量是精密制造和质量控制的核心环节，直接影响产品耐磨性、摩擦性能及使用寿命。在工业和科研应用中，准确测量Ra参数不仅保证零件性能稳定，还满足ISO25178标准和ISO4287标准等国际标准要求。传统触针仪器虽然精度高，但操作复杂且可能损伤样品表面。近年来，光子湾共聚焦显微镜凭借非接触测量和高分辨率成像优势，正在成为精密表面形貌测量的新选择。





#Photonixbay.

表面粗糙度测量标准与参数

ISO标准与测量原则

表面纹理评价主要遵循ISO4287和ISO25178系列标准。这些标准定义了从机械表面到电磁表面的测量框架，确保结果在全球范围内可比和可追溯。ISO4288进一步规定了评定长度和取样长度等操作条件，为实验室间比对提供了统一基础。

2D与3D粗糙度参数

Ra（算术平均粗糙度）和Rz（最大峰谷高度）是典型的2D参数。Ra对极端值不敏感，适合常规工业控制；Rz则更敏感，能反映表面最大起伏特征。

3D参数（如Sa、Sz）基于面测量，提供更全面的空间信息。在复杂曲面或大视场场景中，3D数据能揭示2D轮廓难以捕捉的各向异性特征。

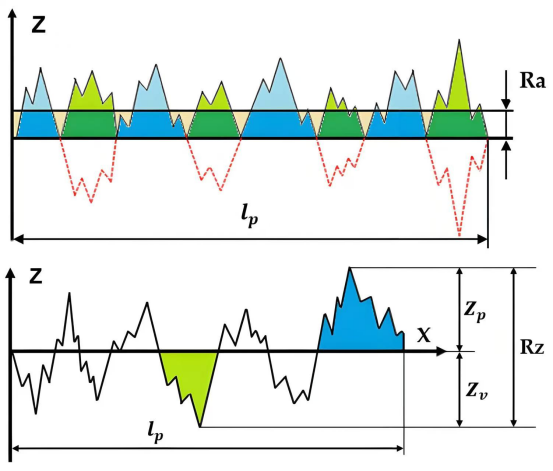

粗糙度参数Ra Rz的几何描述









#Photonixbay.

触针式与共聚焦显微镜测量原理

触针式仪器通过探针与表面机械接触，记录z(x)轮廓曲线。这种方法长期作为计量基准，技术成熟、溯源性强，但探针可能损伤软质表面，且单线扫描效率较低。

共聚焦显微镜采用光学原理，利用针孔过滤离焦光，通过多层扫描重建3D表面形貌。它属于非接触测量，能快速获取全场数据，同时避免物理损伤。两种方法分别对应ISO25178定义的“机械表面”和“电磁表面”，原理差异明显，却在校准后展现良好兼容性。

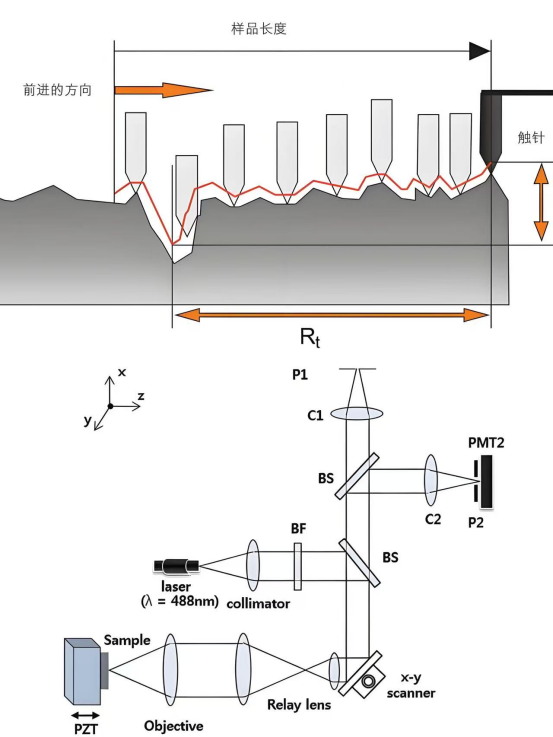

触针和共聚焦显微镜测量原理





#Photonixbay.

实验室测量比对

仪器类型与测量对象

在此次跨实验室比对中，使用了触针测量仪器和共聚焦显微镜对标准样品进行表面粗糙度测量。标准样品的Ra参数为0.8µm，Rz参数为4.5µm。共聚焦显微镜通过光学扫描获取表面高度信息，提供非接触式三维测量；触针仪器沿样品表面进行机械扫描，以二维轮廓记录数据。两种方法的测量结果可相互对照，用于验证光学测量在精密表面检测中的可替代性。

测量程序与条件

为确保测量数据的代表性和可比性，本研究严格制定了操作流程。

测量沿样品x/y 轴方向进行，确保覆盖代表性区域

仪器校准前控制环境温度和光照条件

样品表面保持与测量光学轴或触针探头垂直

进行多次重复测量以提高数据的统计可靠性

严格控制测量方向、环境和重复次数，可保证光学与触针仪器测量结果的可靠性与一致性。

数据处理与结果分析

测量数据经过处理以计算表面粗糙度的平均值和不确定度，并使用兼容性指标评估不同测量方法的一致性。结果显示，Ra和Rz的测量值均在可接受范围内，光学测量与触针测量高度一致。非接触共聚焦显微镜不仅提供了可靠的测量数据，还能生成三维表面图像，便于更全面的表面形貌分析。

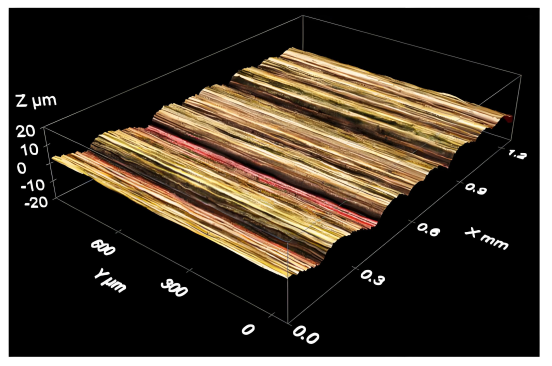

共聚焦显微镜测量标准表面的三维重建





#Photonixbay.

实验结果与分析



Ra 参数测量对比

仪器	Ra (µm)	扩展不确定度(µm)
触针式	0.80	0.09
共聚焦显微镜	0.75	0.16
共聚焦显微镜	0.82	0.12
触针式	0.81–0.84	0.07–0.09

最大偏差0.09 µm，小于不确定度。光学仪器可提供 Ra 参数兼容结果，同时生成 3D 表面图。光学测量操作简便，适合高通量应用。

Rz 参数测量对比

仪器	Rz (µm)	扩展不确定度(µm)
触针式	4.31	0.23
共聚焦显微镜	4.24	0.48
共聚焦显微镜	4.51	0.39
触针式	4.45–4.68	0.34–0.46

最大偏差0.34 µm，小于光学仪器不确定度。共聚焦显微镜提供完整 3D 重建，便于缺陷分析。结果显示光学测量完全可替代传统触针测量。

光学测量在提供丰富3D表面形貌信息的同时，保持了与传统触针相当的可靠性，尤其适合需要全表面数据分析的精密场景。

数据表明，经适当校准的共聚焦显微镜在表面粗糙度Ra和Rz参数上与触针式仪器结果兼容。这为非接触测量在工业中的推广提供了坚实依据。光学方法显著节省时间、降低表面损伤风险，尤其适合半导体晶圆、金属增材制造零件等精密场景。
