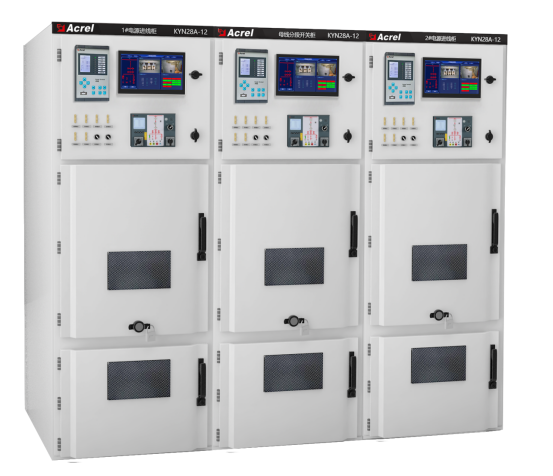

ATU 开关柜智能监控终端 让配电管理更安心高效

       开关柜作为电力系统的关键节点设备，其运行状态直接关系到供电安全与可靠性。然而，随着智能配电的发展，传统操作模式逐渐暴露问题：操作等待时间长、状态确认及复令流程繁琐，导致检修有效时间被压缩，恢复送电常安排在夜间，存在安全隐患，也影响服务效率。传统开关柜运维长期依赖人工巡检与经验判断，存在状态“不可见”、操作“风险高”、隐患“难感知”等结构性难题。安科瑞 ATU 开关柜智能监控终端，以立体化监测、智能化控制、可视化管理为核心，一站式解决开关柜运行监测、状态控制、故障预警等痛点，真正实现 “一屏掌控柜况，让配电管理更安心、更高效”。
       该项目位于贵州省福泉市，是一家新能源材料企业，该企业主营业务为电池级新能源材料生产，主要包含硫酸镍、磷酸铁、钴产品及贵金属综合回收。本次项目共涉及7个配电房，有电积车间、磷酸铁2#湿法、磷酸铁2#火法、空压站、镍铁压滤车间、磷酸铁水处理站及总降配电室。

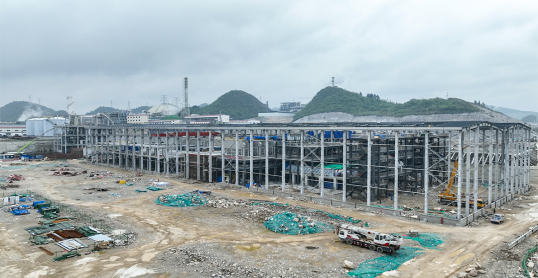

       项目现场
1 配电变保护装置 AM5SE-T 三段式带低压闭锁定时限电流保护、过负荷保护 配电柜
2 备用电源自投装置 AM5SE-B 瞬时过电流保护 联络柜
3 微机线路保护装置 AM5SE-F 过电流保护、零序电流保护、过负荷保护 进线柜
4 差动保护 AM5SE-D2 过电流保护、差动保护、变压器本体保护 变压器柜
5 手车地刀控制器 DD-3C-Ⅴ-CP 通过控制模块实现远程遥控手车地刀 开关柜
6 开关柜智能监控终端 ATU-116 实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路状态信号、一键顺控等功能开关柜
7 局放监测 APD300-L 超声波、地电波、特高频三类局放信号 开关柜
8 烟雾传感器 RS-YG-N01 烟雾灵敏度 开关柜
9 智能操控接点测温一体化装置
ASD320-WH2-P9 一次模拟图、带电显示及自检、电磁闭锁出口、温湿度控制、无线测温、人体感应探头等 开关柜
10 弧光保护 ARB6-A12 集弧光信号和电流信号（或电压信号），双判据 开关柜
       一键顺控通过本地SCADA系统下发，保护装置采集断路器状态，手车地刀模块含有接地刀、手车状态。SCADA采集保护装置、手车地刀模块开入量作遥控动作条件判断。本地SCADA控制时，一键顺序化控制发送对应的遥控命令时，SCADA读取保护装置和手车地刀模块的开入状态判断是否满足遥控条件，若满足则SCADA将遥控命令发送至保护装置，手车地刀模块。保护装置、手车地刀模块的开入状态满足动作条件且接收到SCADA发出的遥控命令时执行对应遥控操作。云平台远程控制时，控制命令由用户在浏览器页面上远程操控，用户在确认顺控操作并点击按钮后，通过二级密码进行确认。经过认证的顺控操作会下发给ATU，由ATU进行后续的动作及条件判断。确认成功后，ATU返回平台操控结果并展示给远端用户。

      核心功能
      实时监测
      全面接入继电保护装置、智能操控装置、局放监测装置、弧光保护装置、烟雾传感器、手车地刀模块等设备，实时采集设备运行数据与状态信息，统一可视化呈现，实现开关柜全设备状态 “一网尽收”。

      温度监测
      专属温度监测界面，直观展示各测温节点实时温度数据，同步呈现故障、告警信号；支持历史曲线追溯、数据报表导出，精准追踪温度变化趋势，快速定位过热隐患点。

      烟感监测
      实时感知柜内烟雾传感器状态，与温度监测、弧光保护功能联动，构建 “烟感 + 温度 + 弧光” 三重安全防护体系，提前预警火灾风险，保障柜内设备安全。

       局放监测
      局放监测界面实时显示放电次数、放电幅值、放电量等核心数据，同步推送故障、告警信号；通过外置高灵敏度特高频 / 超声波传感器，捕捉设备绝缘缺陷引发的局部放电信号，生成多维度局放图谱，实现绝缘状态在线、实时、可视化诊断。

       弧光监测
       可视化展示电弧数值、保护电流等关键参数，实时推送弧光故障告警信号，快速识别电弧异常，联动触发保护动作，实现弧光故障的精准监测与快速防护，降低短路烧毁风险。

      视频监控
      实时采集断路器、手车、接地刀的现场状态视频，画面清晰直观，为一键顺控操作提供实时视觉佐证，确保操作过程安全可控，规避误操作风险。

      一键顺控
      作为核心智能控制功能，支持开关柜多回路、多状态一键切换：终端自动校验断路器、手车、地刀状态，满足条件后发送顺序化遥控指令，设备接收指令后执行对应操作，全程自动化、标准化，大幅提升操作效率，降低人工操作失误率。

       电参量查询
       实时报表界面可一键查看各回路详细电参量，支持三相电流、三相电压、有功 / 无功功率、功率因数、电能等数据的棒图可视化展示，数据直观易懂，便于快速掌握电气运行工况。

      曲线查询
      支持实时曲线与历史曲线双模式查询，可查看三相电流、三相电压、有功 / 无功功率、功率因数、温度等参数的变化曲线，直观呈现参数波动规律，为故障分析、运行优化提供数据支撑。

      随着用户变电站规模不断扩大与智能化建设深入推进，用户也想使用智能化手段改善传统倒闸模式。安科瑞ATU的开关柜一键顺控与设备状态监测技术，在贵州某锂电池项目中的成功应用，充分体现了智能化手段对变配电系统运维模式的革新价值。该项目通过ATU开关柜智能监控终端与云平台的协同，结合保护装置、手车地刀控制器、智能操显等智能设备，构建了从条件判断、遥控执行到状态反馈的完整顺控闭环。系统严格遵循“双确认”原则，将原本依赖人工判断的操作流程转变为程序化、自动化的智能执行过程，显著降低了倒闸操作时间，避免了人员往返现场的安全风险，同时提升了运维效率与供电可靠性。实际应用表明，一键顺控技术不仅适用于多种典型回路的不同状态转换场景，还可在本地与远程两种模式下灵活部署，且全程受五防规则强制闭锁，有效保障了操作的正确性与安全性。与此同时，项目在设备状态监测方面也做了全面部署。通过在开关柜内集成绝缘监测装置、局放监测装置以及烟雾传感器，系统能够实时感知电气绝缘老化、局部放电异常和火灾隐患等潜在风险，实现从“被动应对故障”向“主动预警隐患”的转变。多维监测数据的融合与上云，为运维人员提供了更全面的设备健康画像，进一步提升了配电系统的安全运行水平。未来，随着智能配电技术的持续演进，该系统有望在更多工业及基础设施场景中发挥重要作用，助力用户实现配电系统数字化转型与无人化运维的全面落地。
