CC-Link与Modbus TCP：三菱FX5 PLC借工业自动化总线协议联DCS系统

一、项目背景与场景概述

在新能源锂电池生产领域，自动化产线的高效协同是提升产能与良品率的核心。某头部电池制造商的电芯装配车间需实现三菱FX5系列PLC（负责辊压、分切设备控制）与基于Modbus TCP协议的DCS系统（负责车间级能源监控与工艺参数汇总）的实时数据交互，以满足生产过程中设备状态、能耗数据、工艺参数的集中管控需求。

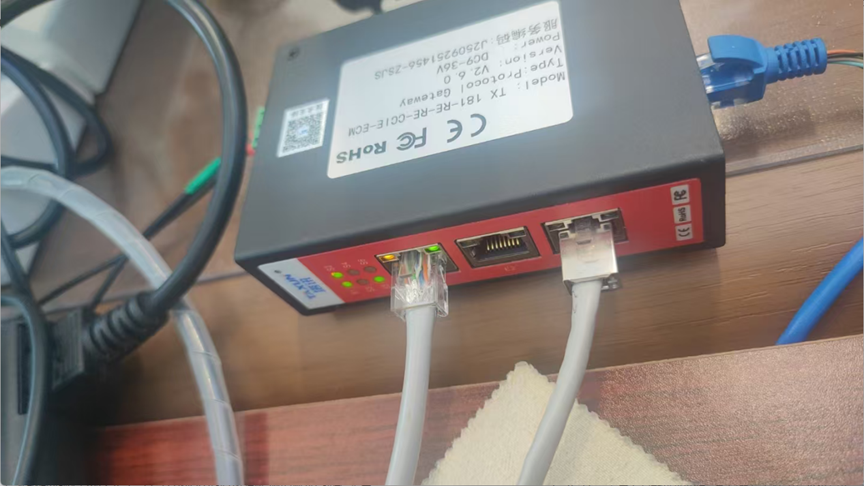

该车间原采用人工抄录与独立系统监控模式，存在数据滞后、设备协同性差等问题，亟需通过工业物联网技术打通控制层与管理层的数据链路。项目最终选用塔讯品牌TX131-RE-CCS/OMB协议网关作为核心转换设备，实现CC-Link与Modbus TCP的跨协议通讯，网关同时作为三菱PLC的CC-Link从站与DCS系统的Modbus TCP从站，构建稳定的工业总线协议转换桥梁。

二、系统结构拓扑图

三、项目痛点

1.协议壁垒阻碍数据流通：三菱PLC采用CC-Link现场总线协议，而DCS系统基于Modbus TCP协议，两者无法直接通讯，导致设备运行数据（如辊压压力、分切速度）与能源数据（如耗电量、温度）孤立，难以实现工艺闭环控制。

2.实时性要求高，稳定性不足：锂电池生产对数据传输延迟要求严苛（≤100ms），传统基于工业以太网的“PLC→上位机→DCS”中转模式易出现卡顿，且缺乏断点续传机制，数据丢失风险高。

3.工业环境适应性差：车间存在强电磁干扰、粉尘等复杂环境，普通数据采集器抗干扰能力不足，频繁出现通讯中断，影响生产连续性。

4.扩展性局限：原有系统未预留工业物联网接口，难以接入后续的智能分析平台，制约了车间数字化升级。

四、协议转换网关功能简介

塔讯TX131-RE-CCS/OMB网关作为一款工业级智能网关，具备以下核心功能：

1.双协议从站模式：同时支持CC-Link从站与Modbus TCP从站功能，可双向接收主站指令并转发数据，解决跨协议通讯难题。

2.边缘计算能力：内置数据预处理模块，可对采集的设备数据进行滤波、压缩，减少传输带宽占用，同时支持本地缓存（最大存储10万条记录），实现断点续传。

3.工业级可靠性：采用宽温设计（-40℃~85℃），支持IP30防护与抗电磁干扰（EMC Class B），适应新能源车间复杂环境。

4.灵活配置与扩展：通过Web界面可快速配置数据点映射（支持1000+标签点），兼容OPC UA协议，便于接入工业物联网平台。

五、解决方案描述

本方案以TX131-RE-CCS/OMB网关为核心，构建“设备层-网关层-管理层”的三层通讯架构：

1.设备层：三菱PLC通过CC-Link总线连接网关的CC-Link从站接口，实时上传辊压设备的压力（05000N）、分切速度（0200m/min）等工艺参数，同时接收DCS系统下发的启停指令。

2.网关层：网关作为协议转换中枢，将CC-Link数据转换为Modbus TCP格式，通过以太网接口发送至DCS系统；同时将DCS的能源调控指令（如能耗阈值）转换为CC-Link信号反馈给PLC，实现双向通讯。

3.管理层：DCS系统通过Modbus TCP主站功能读取网关数据，汇总后上传至车间SCADA系统，实现设备状态与能源数据的可视化监控，为工艺优化提供数据支撑。

六、实施过程

1.前期配置（1周）：

通过网关Web界面配置CC-Link参数（波特率156kbps，从站地址0x05）与Modbus TCP参数（IP地址[192.168.1.100](192.168.1.100)，端口502）。

建立数据点映射表：将PLC的CC-Link寄存器（如D100=压力值）与Modbus TCP保持寄存器（如40001=压力值）一一关联。

2.现场部署（2天）：

网关安装于PLC控制柜内，通过屏蔽双绞线连接CC-Link总线与以太网交换机，做好接地处理以抗干扰。

调试DCS系统的Modbus TCP主站程序，确保能正确读取网关数据并下发指令。

3.联调与优化（3天）：

测试通讯延迟：使用示波器检测数据传输延迟，优化网关缓存策略，将延迟稳定在50ms以内。

模拟故障场景：断开以太网连接后，网关自动启用本地缓存，恢复连接后成功续传缓存数据，验证断点续传功能。

七、应用效果与前后对比

实施前

1.数据滞后：设备参数需每小时人工抄录，数据反馈延迟≥60分钟，异常处理不及时导致日均停机1~2次。

2.协同性差：PLC与DCS独立运行，能耗超标时无法实时调整设备参数，单日能源浪费约5%。

3.维护困难：无通讯诊断功能，故障排查需逐点检测，平均修复时间≥4小时。

实施后

1.实时性提升：数据传输延迟≤50ms，设备异常可实时预警，停机次数降至每月1~2次。

2.能效优化：通过DCS与PLC协同调控，能耗降低8%，年节省电费约12万元。

3.智能化升级：网关支持接入工业物联网平台，实现设备数据的远程监控与分析，故障排查时间缩短至30分钟。

八、行业前景与总结

新能源行业作为国家战略新兴产业，其生产过程的智能化、精细化需求日益迫切。工业网关作为打通控制层与管理层的核心设备，在该领域的应用前景广阔——通过解决总线协议异构问题，可实现设备数据的全面采集与分析，为产能提升、能耗优化提供支撑。

本案例通过塔讯TX131-RE-CCS/OMB网关，成功构建了三菱PLC与DCS系统的跨协议通讯链路，验证了工业网关在新能源车间的实用价值。未来，随着工业物联网与边缘计算技术的发展，协议转换网关将进一步向“智能化、集成化”升级，成为连接工业自动化设备与数字平台的关键节点，推动更多行业实现高效协同与智能升级。
