6.4T、12.8T都来了，1.6T光模块还有发展空间吗？激光焊锡助力光通讯高速发展

在光通信行业，技术迭代的速度总是快得令人咋舌。当我们还在热议800G的普及时，1.6T已开始批量交付；而当我们刚把目光投向1.6T，行业前沿已在讨论3.2T、6.4T甚至更远的未来。这不禁让人产生疑问：在更高速率技术的光环下，1.6T光模块是否只是一个短暂的过渡产品，其发展空间还有多大？

今天，我们就从市场应用、封装技术、制造工艺等多个维度，深入剖析1.6T光模块的真实地位与未来潜力。

市场应用：AI算力需求的核心载体，远未到顶
01


需求爆发式增长，并非“过渡”‍

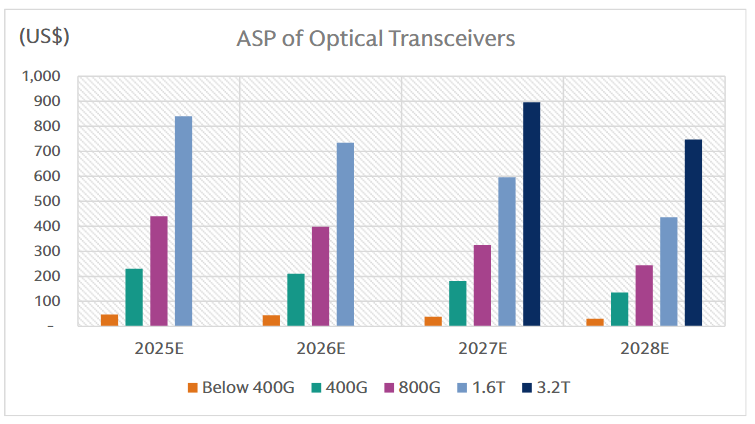

根据高盛（Goldman Sachs）的最新预测，全球光模块市场正因AI基础设施的强劲需求而经历价值重塑。报告预计，2026年800G和1.6T光模块的出货量将分别达到3800万和1400万个，推动2026-2027年市场规模提升43%和46%。更重要的是，1.6T的出货量预计将从2025年的约200万个，激增至2026年的1400万个，并在2027年达到4200万个。这绝非一个“过渡性”市场应有的增长曲线。

02


成为AI服务器互联的“标配”‍

1.6T光模块的崛起，与AI服务器架构的演进紧密绑定。以英伟达（NVIDIA）的GPU系统为例，其最新的Vera Rubin架构已明确采用1.6T光模块进行大规模GPU集群互联。从GB200的800G网络，到GB300及后续Rubin架构转向1.6T，单GPU所需的光模块数量显著增加，直接拉动了1.6T的需求。同时，谷歌、Meta等巨头在自研ASIC AI服务器中也积极导入1.6T方案，进一步巩固了其市场地位。

03


明确的商用化时间表

行业龙头已给出清晰的时间表。中际旭创预计其1.6T光模块在2024年第四季度开始交付；天孚通信的1.6T光引擎预计在2025年出货58.5万只，2026年快速攀升至190万只。思科（Cisco）也于2026年初发布了面向AI横向扩展互联的1.6T OSFP光模块。这些都标志着1.6T已从技术研发进入大规模商业放量阶段。

封装技术：从COB到硅光，1.6T是技术分水岭

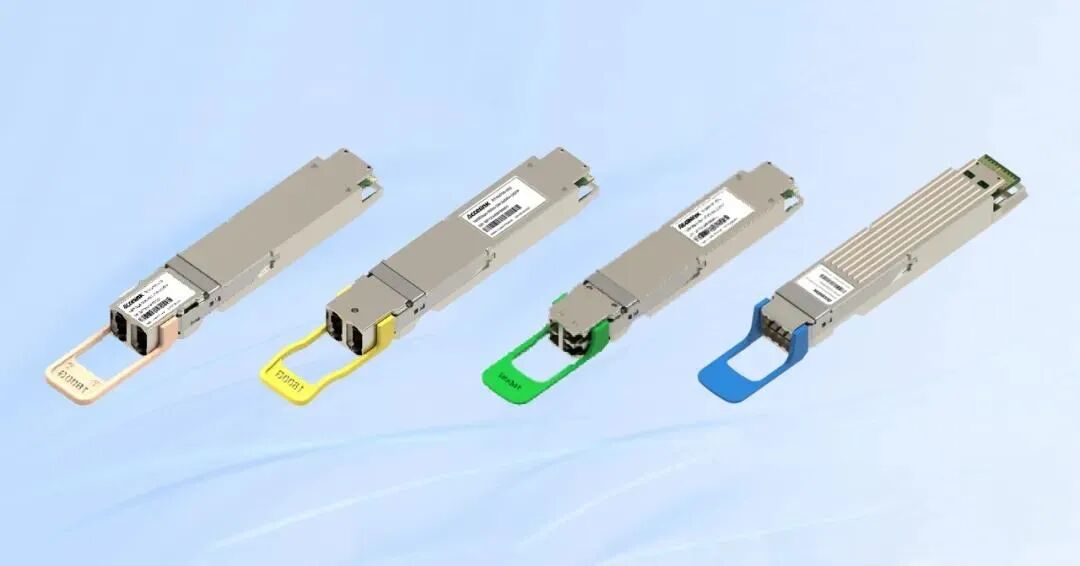

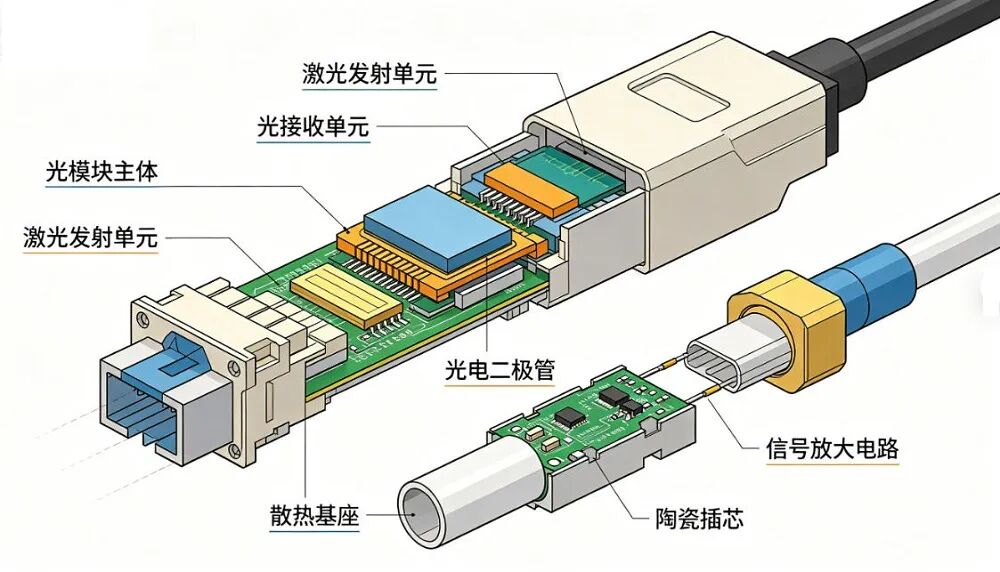

1.6T 光模块封装需兼顾高密度、高散热、低功耗三大核心诉求，目前行业主流为OSFP系列，同时 QSFP-DD、OSFP-XD 等方案补充适配不同场景，均遵循 MSA 多源协议标准。

01


散热挑战催生材料革新

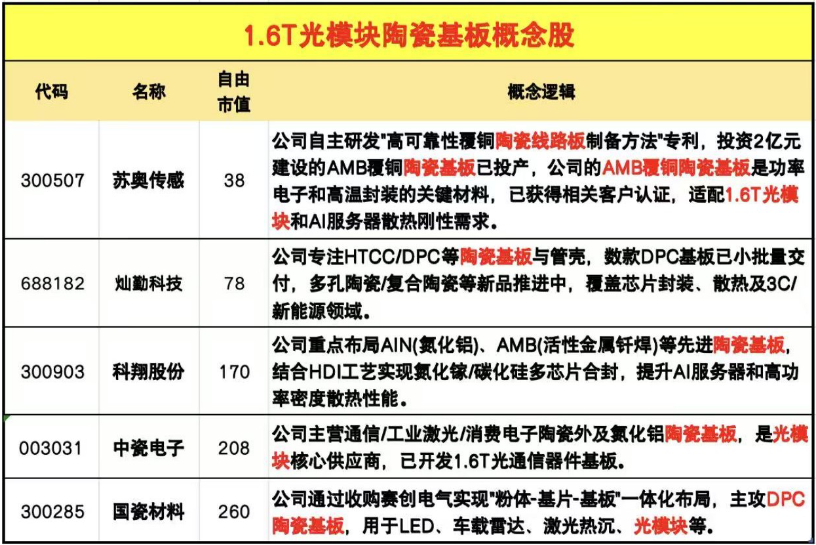

速率从800G提升至1.6T，光芯片的功率密度大幅增加，传统散热方案面临瓶颈。此时，陶瓷基板因其高热导率（170-230 W/m·K）和与芯片匹配的热膨胀系数，成为1.6T光模块解决散热问题的关键材料，甚至被视为扩产的“刚需”和“卡脖子”环节之一。

02


封装形式的演进

COB（Chip-on-Board）封装：这种将芯片直接贴装到基板上的技术，因其高封装效率、优良的散热性能和更小的尺寸，在光模块领域持续发挥重要作用，尤其适合高密度集成。

可插拔与CPO的路线选择：目前，1.6T仍以OSFP等可插拔封装形式为主，保持了更换灵活、维护方便的优势。

虽然CPO（共封装光学）是未来降低功耗和延迟的重要方向，并已有相关系统发布，但其大规模商用仍面临激光集成、光损耗等挑战。因此，在未来数年内，可插拔的1.6T模块仍将是市场绝对主力。

03


技术路径：硅光（SiPh）渗透率的关键跃升点

1.6T被认为是硅光技术渗透率大幅提升的转折点。行业分析指出，800G时代仍以EML（电吸收调制激光器）方案为主，但到了1.6T，硅光的成本和技术优势开始凸显。硅光方案采用成本更低的CW（连续波）激光器，相比EML方案具有显著的物料成本优势。高盛预计，硅光模块在800G及以上市场的渗透率将从2025年的62%提升至2028年的74%。光迅科技、华工科技等国内厂商也已发布自研的1.6T硅光模块方案。

制造工艺：激光焊锡技术助力精密制造


如果说封装是光模块的“骨架”，那么焊接工艺就是将这些骨架精准拼接在一起的“关节”——而关节的强度和精度，决定了整个系统的可靠性和寿命。在1.6T乃至更高规格的光模块制造中，激光焊锡技术正扮演着这一关键角色。

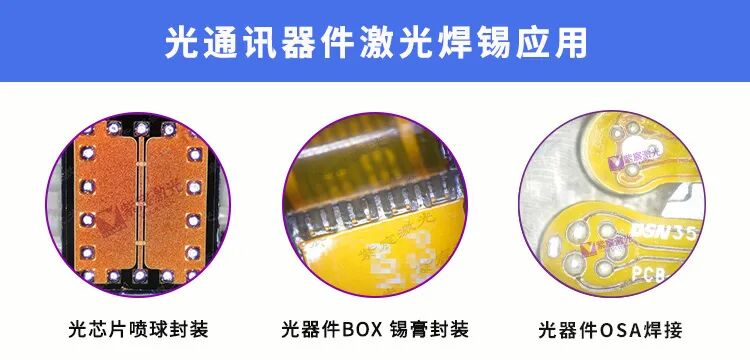

它是精密封装的“灵魂工艺”。 激光锡膏焊接技术专为光模块封装设计，支持0.1mm超微焊盘间距，通过聚焦局部加热技术，仅对焊点快速升温，大幅减少热影响区，保障元器件的可靠性。激光植锡球技术也被用于光芯片与基板的连接，确保焊点导电性和机械强度，同时保护脆弱的半导体结构。多工艺融合——激光送丝焊（用于PCB）、锡膏焊（用于柔性线路）、植锡球焊（用于BGA封装）——协同满足不同场景下的封装需求。



它是应对“热敏感”与“高密度”挑战的不二之选。 1.6T及以上的高速光模块内部，元器件集成度极高、热敏感器件密布，传统回流焊和烙铁焊带来的大面积热冲击极易损伤精密元件。激光焊锡的非接触、局部瞬时加热特性，能将热影响区控制在焊点周围微米级范围内，在保护光芯片等脆弱半导体结构的同时，确保焊点的电气性能与机械强度。据行业数据显示，采用激光焊锡技术后，光模块封装的不良率可降低至0.5%以下，远低于传统焊锡工艺的3%-5%，同时生产效率提升30%以上，完美适配高速光模块的量产需求。

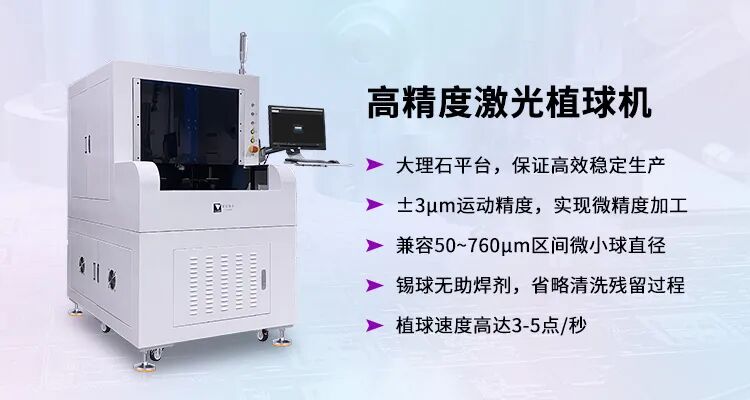

早期光模块多以人工半自动化方式生产，但随着1.6T乃至3.2T先进产品的导入，叠加下游需求增长与企业快速扩产，自动化设备已成为高速光模块量产的必经之路。紫宸激光自主研发的激光焊锡工艺设备因其可编程、易集成、可复制的特性，成为光模块产线自动化升级的核心环节，大幅降低了人工操作带来的品质波动，为大规模稳定量产提供了坚实保障。

未来展望：承前启后的“中流砥柱”


那么，面对3.2T乃至更高速率的未来，1.6T的位置在哪里？

01
明确的长期市场窗口


技术迭代虽快，但市场消化需要时间。行业共识是，1.6T将在2025-2027年进入快速放量期，并持续占据重要市场份额。3.2T模块预计在2027-2028年才启动验证和初步商用。这意味着，1.6T拥有至少3-5年以上的黄金发展期。

02
产业链成熟的必然阶段


从400G到800G，再到1.6T，每一次速率翻倍都伴随着产业链（光芯片、电芯片、封装材料、测试设备）的全面升级。1.6T是当前产业链能力能够大规模、经济性支撑的最高速率之一。其大规模量产将驱动上游光芯片（特别是EML）、陶瓷基板等环节的发展，并为3.2T时代积累宝贵的工艺和经验。

03
应用场景的持续深化


除了最前沿的AI算力集群，1.6T也将在大型数据中心的核心互联、城域网等领域找到广泛应用。其性能与成本的平衡点，使其成为未来一段时间内满足高带宽需求最具性价比的选择。

结语


无论是从市场应用需求、封装方案演进，还是从精密制造技术保障来看，1.6T都有着极其广阔的发展空间和不可替代的中坚价值。它不仅连接着800G的当下，更通向3.2T及以上速率的未来。对于行业而言，抓住1.6T的放量周期，不仅意味着当下的商业成功，更是为角逐下一代技术高地积蓄力量。这场关于速度的竞赛，每一步都算数。
