TMC5262：65V/6A 高集成步进驱动，全段静音 + 无感 FOC+共振抑制重塑运动控制标杆，赋能3D 打印 / 桌面CNC / 医疗

 TMC5262 是新一代高集成度步进电机驱动控制芯片，在功率密度、运动控制算法及系统能效方面实现全面技术跃迁。本文从硬件架构、控制算法、诊断功能及封装规格等维度，系统阐述 TMC5262 相较前代产品（TMC5130/TMC5160）的核心技术升级，并分析其在工业自动化、精密制造及医疗设备等领域的应用价值。

     1. 引言

步进电机作为开环控制系统的核心执行元件，广泛应用于 3D 打印、CNC 机床、半导体设备及医疗仪器等场景。然而，传统驱动方案普遍存在以下技术瓶颈：
•功率密度受限：内置 MOSFET 导通电阻高，导致热损耗大、持续输出能力受限；
•速度-噪音矛盾：低速静音斩波技术无法覆盖中高速段，高速运行噪音显著恶化；
•机械共振：开环控制下电机在特定转速区间产生剧烈振动，影响定位精度与机械寿命；
•能效管理粗放：缺乏负载自适应电流调节机制，轻载时能耗浪费严重；
•堵转检测局限：传统 StallGuard 技术仅适用于中低速，高速段失速检测可靠性不足。
TMC5262 针对上述痛点，通过工艺创新、算法升级与架构重构，提供了系统级解决方案。

               2. 功率级硬件架构升级
2.1 宽电压范围与高电流驱动
TMC5262 支持 4.5 V – 65 V DC 宽电压供电，RMS 驱动电流达 4.25 A，峰值电流 6 A。相较 TMC5130（4.75 V – 46 V，1.5 A RMS）与 TMC5160（8 V – 60 V，外置 MOSFET），TMC5262 在电压容限与电流驱动能力上均实现显著扩展，可直接驱动更大扭矩的步进电机，减少外部功率器件依赖。
2.2 超低导通电阻
芯片内置高低侧 MOSFET 的导通电阻（RDSON）仅为 80 mΩ（HS + LS），较 TMC5130 的 0.9 Ω 降低逾一个数量级。低 RDSON 带来三重收益：
1.导通损耗降低：Ploss = I² × RDSON，在 4.25 A RMS 下，单桥臂损耗仅约 1.45 W；
2.热管理简化：允许更小的散热面积或被动散热方案，缩小系统体积；
3.效率提升：减少能量浪费，延长电池供电设备的续航时间。

3. 运动控制算法升级
3.1 StealthChop+ 全速域静音斩波
TMC5262 搭载专利 StealthChop+ 技术，突破前代 StealthChop2（TMC5130，仅低速/中速静音）的速度限制，实现 低速、中速至高速全速段静音运行。核心技术参数对比如下：
参数 StealthChop2 (TMC5130) StealthChop+ (TMC5262)
控制方案 电压控制 电压控制 + 扩展电机模型 + PI 电流控制 + 电机角度控制
PWM 分辨率 10 bit 14 bit
共振抑制 无 有
扭矩范围 中 高
速度范围 中 高

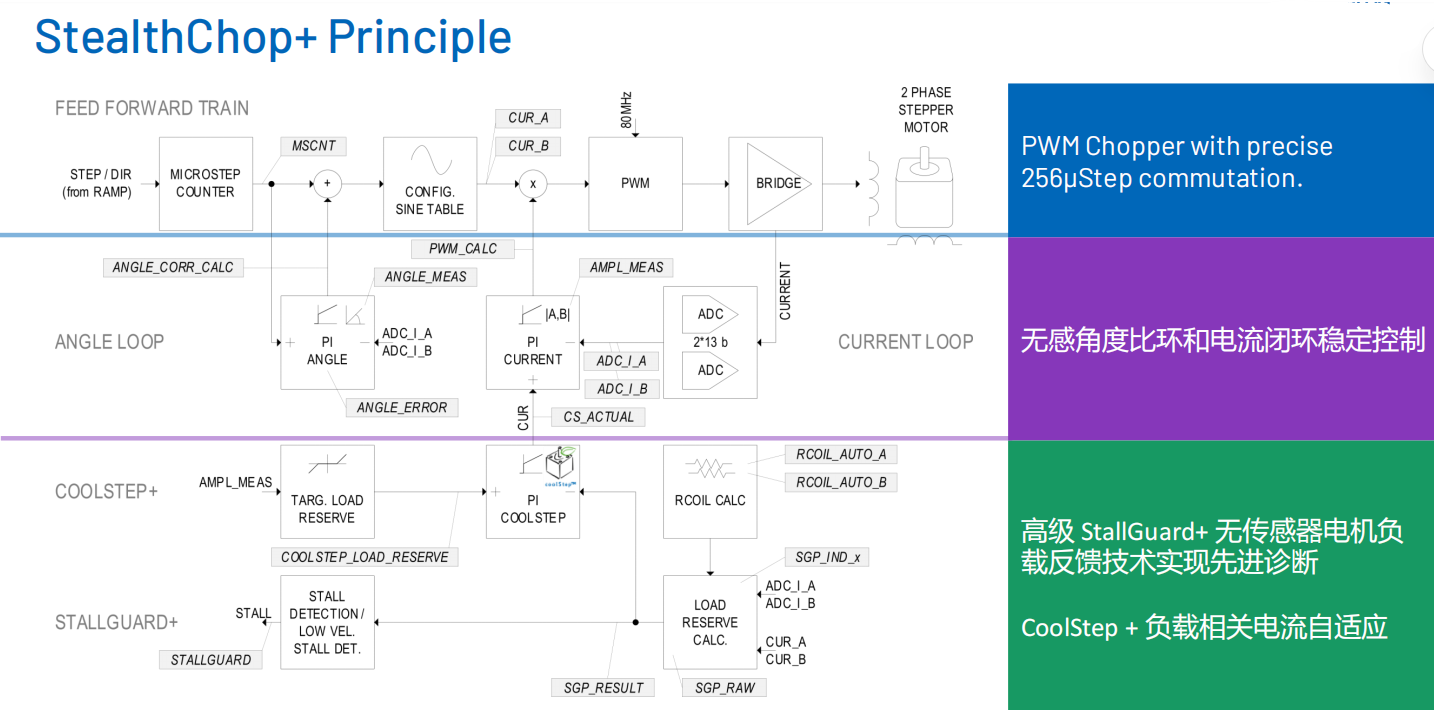

14 bit PWM 分辨率（16384 级）显著降低电流纹波，配合扩展电机模型与角度控制环路，在全速度范围内维持正弦电流波形，从根本上消除电磁噪音。
3.2 共振抑制技术

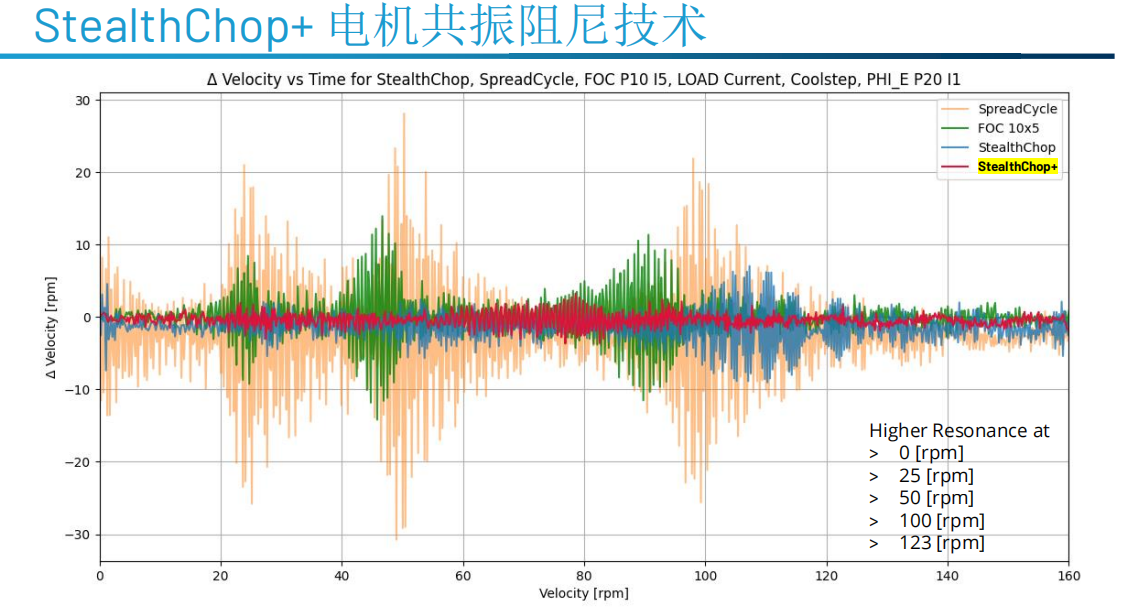

TMC5262 集成 Resonance Damping（共振抑制） 专利算法，通过角度调节器与 CoolStep 协同作用，主动抵消电机-负载系统的机械谐振。实测数据表明，相较 SpreadCycle 与传统 FOC 方案，StealthChop+ 可将速度波动（ΔVelocity）抑制至接近零的水平，消除 0 rpm、25 rpm、50 rpm、100 rpm 及 123 rpm 等典型共振峰。

3.3 无感 FOC 与双闭环控制
TMC5262 首次在步进电机驱动芯片中实现 无感 FOC（Field-Oriented Control） 算法。其控制架构包含两个核心闭环：

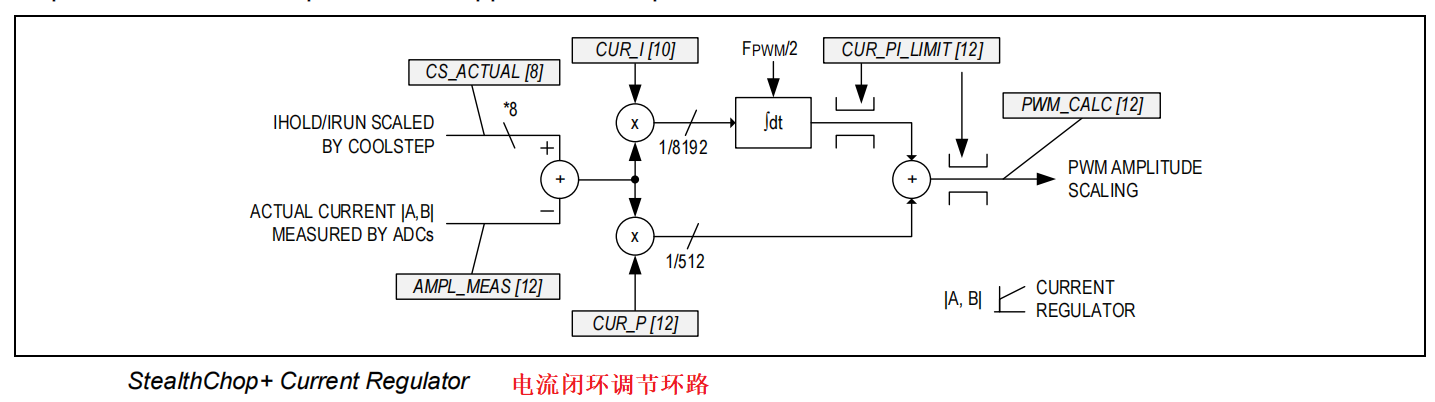

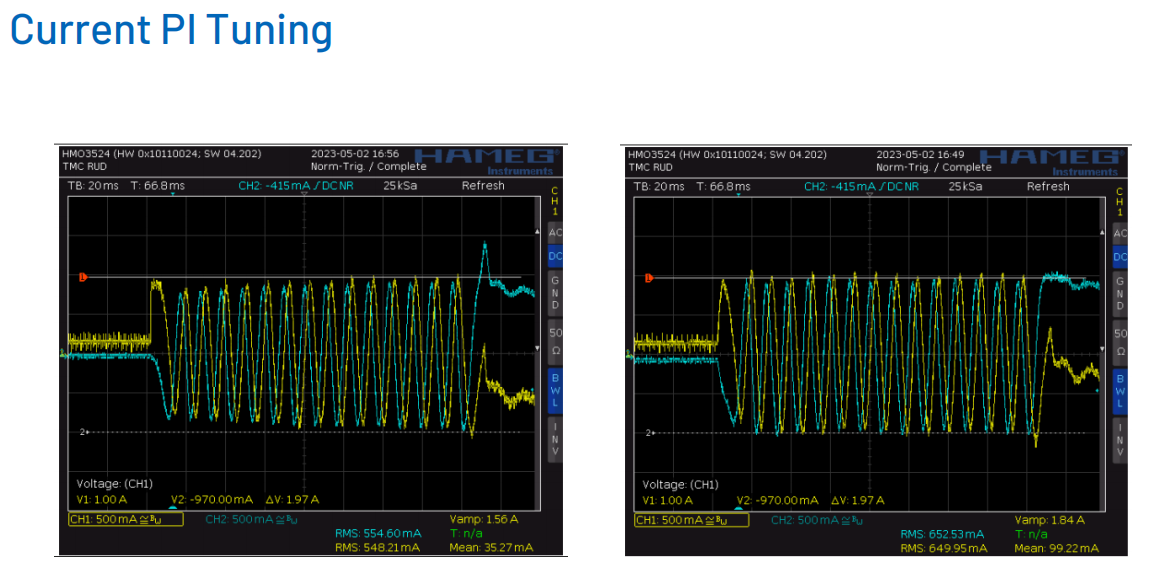

•电流 PI 闭环：基于 2×13 bit ADC 实时采样相电流，通过 PI 调节器精确控制电流幅值；

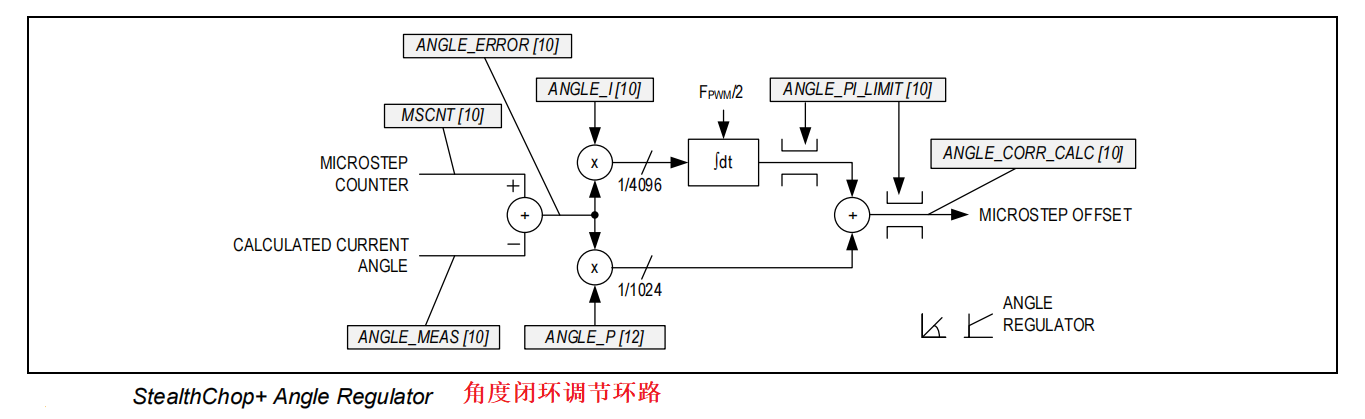

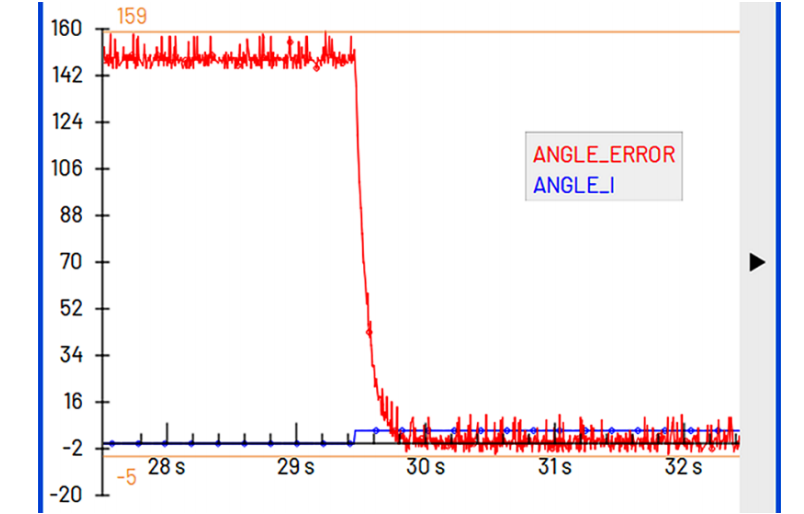

•无感角度 PI 闭环：利用电机电阻（R）与电感（L）模型，结合电压-电流相位关系估算转子角度，实现无编码器的矢量控制。
该架构使步进电机获得类伺服系统的动态响应与稳态精度，同时省去外部编码器，降低系统成本与复杂度。

4. 智能诊断与能效管理
4.1 StallGuard5 堵转检测
TMC5262 将 StallGuard 升级至第五代，关键改进包括：
•分辨率提升：从 9 bit（StallGuard2/StallGuard4）提升至 10 bit，负载角度测量精度提高一倍；
•检测原理升级：StallGuard4 基于电压-电流相位差测量，StallGuard5 在此基础上融合电机 R+L 模型算法，增强鲁棒性；
•速度范围扩展：从”中速适用”扩展至 全速段适用，覆盖低速爬行至高速运转全工况。
4.2 CoolStep+ 负载自适应节能
CoolStep 技术升级至新一代，电流调节分辨率从 5 bit（TMC5130）提升至 8 bit（256 级），实现更精细的负载-电流映射。在全速度范围内，CoolStep+ 根据 StallGuard5 反馈的实时负载信息动态调整驱动电流，仅在必要时输出峰值功率。典型应用下可节省 50%–75% 的电机能耗，同时降低绕组温升，延长轴承寿命。

5. 封装与系统集成

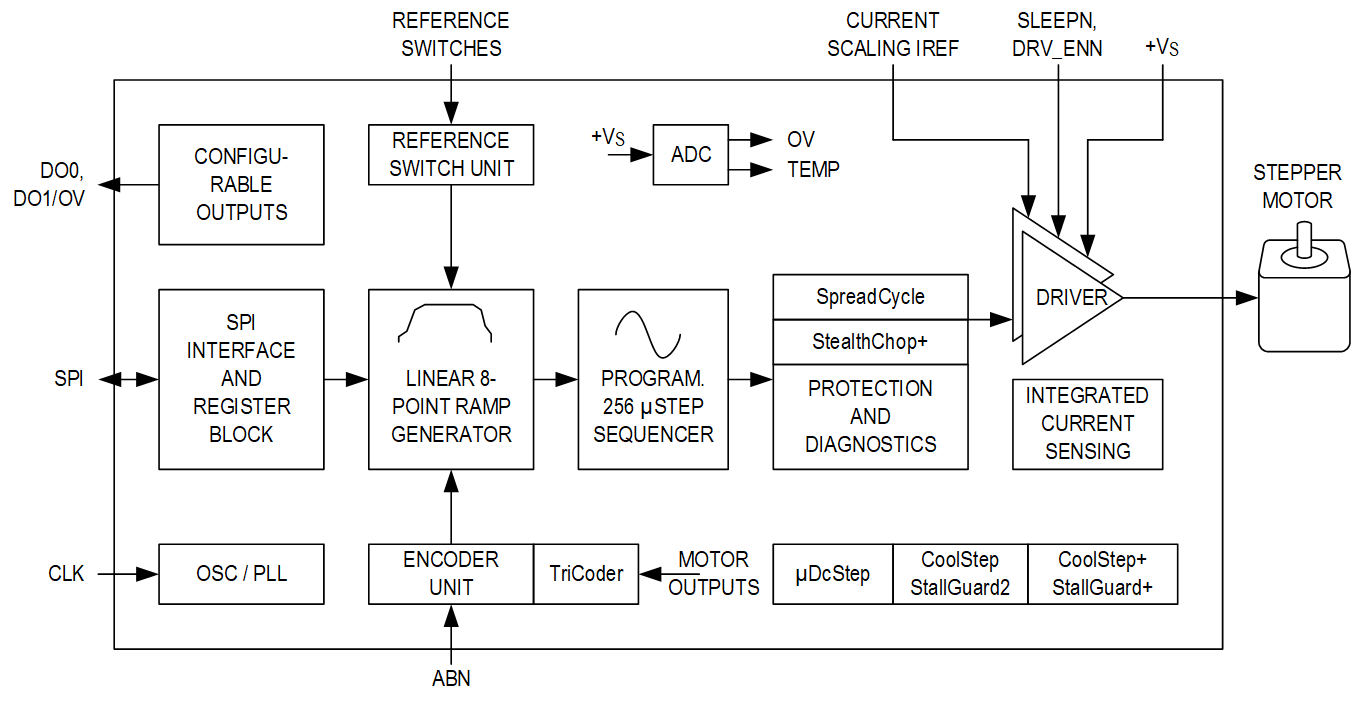

TMC5262 采用 6 mm × 6 mm FCQFN30 封装，较 TMC5130/TMC5160 的 7 mm × 7 mm TQFP48 缩减约 27% 的 PCB 占用面积。高集成度设计将栅极驱动、功率 MOSFET、电流采样、运动控制器及诊断算法整合于单芯片，显著简化 BOM 清单与系统布局。

6. 应用领域分析
基于上述技术特性，TMC5262 在以下领域具备显著竞争优势：
应用领域 核心痛点 TMC5262 解决方案
3D 打印 高速打印噪音大、表面振纹 StealthChop+ 全速静音 + 共振抑制
桌面 CNC 低速切削共振、定位精度不足 无感 FOC 双闭环 + 角度 PI 控制
医疗设备 声学噪音限制、可靠性要求高 全速域静音 + StallGuard5 失速保护
半导体设备 精密定位、热管理严格 无感 FOC 高精度 + CoolStep+ 节能降热
纺织设备 多轴同步、长时间高负载 4.25 A RMS 高驱动 + 80 mΩ 低损耗
工业自动化 宽电压输入、强电磁干扰 65 V 耐压 + 集成化抗干扰设计

7. 结论
TMC5262 通过 80 mΩ 超低 RDSON 功率级、StealthChop+ 14 bit 全速静音斩波、专利共振抑制、无感 FOC 双闭环控制、StallGuard5 全速段堵转检测及 CoolStep+ 8 bit 自适应节能 等七大核心技术升级，系统性地解决了步进电机驱动在功率、噪音、振动、精度与能效方面的传统瓶颈。其 6×6 mm 紧凑封装与高集成度设计，进一步降低了系统实现门槛。
作为目前市面上功能最强的步进电机驱动控制芯片之一，TMC5262 将为工业自动化、精密制造及智能设备领域提供下一代运动控制基础设施。
