安富利基于英飞凌CTRX8188F芯片推出4D成像雷达解决方案

作者：王洪胜，安富利设计服务团队

在L2+级自动驾驶加速量产的今天，4D成像雷达的市场渗透率快速提升，正逐步成为主流智能汽车感知系统的“核心配置”——但行业始终面临着“芯片性能难落地、算法验证周期长、多芯片级联复杂度高”的三大痛点。

作为全球领先的技术分销商和解决方案提供商，安富利基于英飞凌CTRX8188F芯片推出了覆盖硬件集成、软件驱动、算法验证、系统级联的4D成像雷达解决方案。依托14.5dBm发射功率、4GHz超大带宽、8发8收灵活架构的硬核射频性能，搭配88C0评估板与NVIDIA Jetson AGX Orin高性能处理平台，真正实现了4D成像雷达技术的“开箱即用”，助力开发者高效推进高级ADAS功能开发与验证。

第一章：行业领先的雷达芯片性能

卓越的射频指标

英飞凌CTRX8188F是面向高端4D成像雷达的77GHz收发芯片，拥有多项行业领先指标：

• 14.5 dBm发射功率：确保远距离探测能力

• -100 dBc/Hz相位噪声：提供优异的信噪比性能

• 10.2 dB噪声系数：行业领先的接收灵敏度

• 4 GHz超大带宽：实现厘米级距离分辨率

• 200 MHz/µs高速调制：满足高速目标检测需求

灵活的系统架构

• 8发8收通道：形成64个虚拟天线阵元

• 多芯片级联：可扩展至24T24R及以上系统

• CSI-2高速接口：兼容多种AI处理平台

• 内置序列器：灵活配置复杂波形场景

汽车级可靠性

• ISO 26262 ASIL B功能安全认证

• AEC-Q100 Grade 1汽车认证

• 集成监控与校准功能，满足安全关键应用

第二章：88C0评估板-快速验证的理想平台

完整的硬件解决方案

88C0评估板为开发者提供开箱即用的雷达验证平台

核心配置：

• CTRX8188F雷达模块

• NVIDIA Jetson AGX Orin高性能处理平台

• GMSL2高速数据链路（6 Gbps带宽）

• Power-over-GMSL供电技术

两种操作模式：

• 单雷达模式：快速验证基本功能

• 双雷达模式：测试级联和MIMO配置

简化的数据采集

通过标准V4L2接口采集雷达数据，无需复杂驱动开发

• 支持多种chirp配置

• 内存映射流实现零拷贝高效传输

• Python脚本快速处理原始数据

灵活的控制方式

• 本地控制：C语言API直接控制雷达芯片

• 远程控制：Matlab/Python通过以太网远程配置和采集

• Docker容器：一键启动远程控制服务

第三章：创新的天线阵列设计

优化的MIMO阵列布局

88C0天线设计充分发挥CTRX8188F的8T8R潜力：

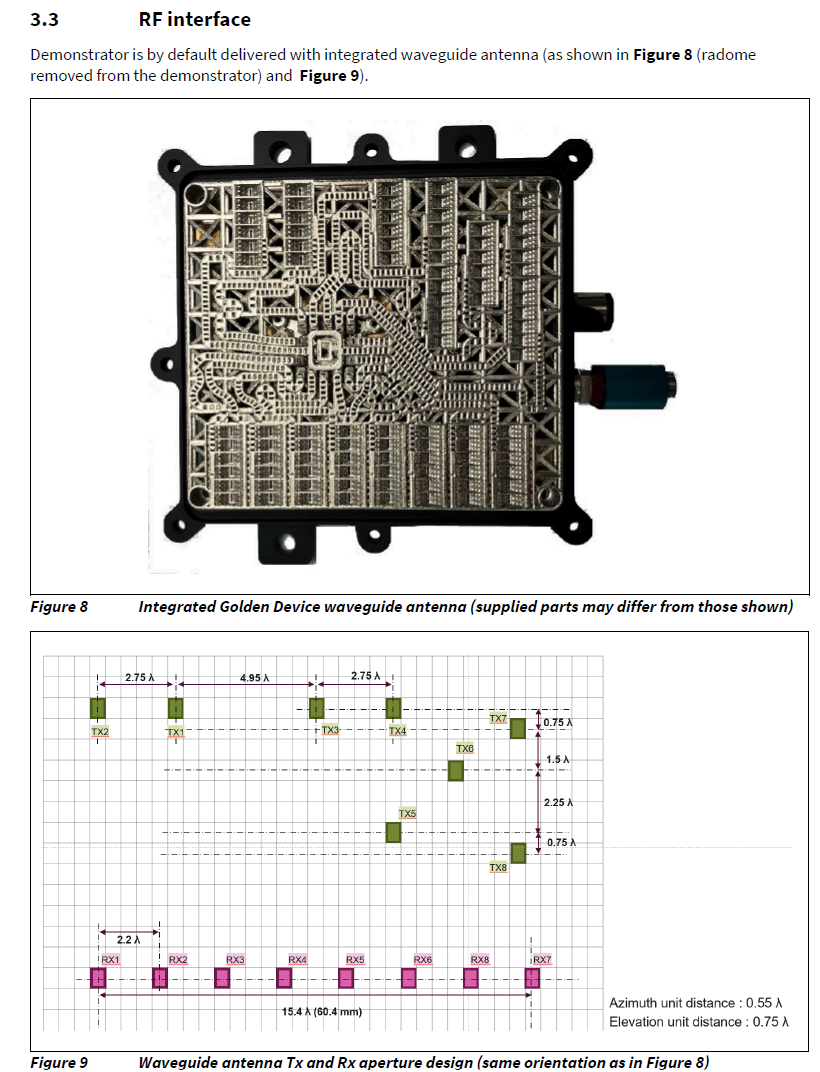

88C0天线阵列布局⽰意图

方位向设计：

• 32阵元均匀阵列

• 0.55λ优化间距

• 实现宽视场角覆盖和高角度分辨率

俯仰向设计：

• 创新互质阵列架构

• 5个物理阵元扩展为15个虚拟阵元

• 2倍孔径扩展，俯仰分辨率大幅提升

DOA估计算法

88C0雷达系统采用多种先进的DOA（到达角）估计算法，以实现高精度的角度测量：

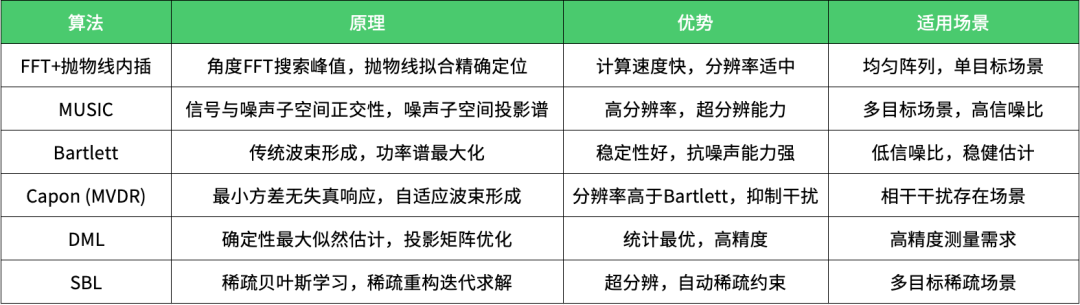

方位角估计算法

算法详解：

FFT+抛物线内插法

• 对天线阵列数据进行角度FFT变换

• 搜索频谱峰值位置

• 使用抛物线拟合精确估计峰值位置

• 公式：

MUSIC算法（多重信号分类）

• 计算接收信号的协⽅差矩阵

• 特征值分解分离信号与噪声⼦空间

• 构造扫描向量矩阵

• MUSIC谱：

• 在噪声⼦空间投影最⼩处定位⽬标⾓度

Bartlett算法（传统波束形成）

• 构造扫描向量

• Bartlett谱：

• 在功率谱峰值处估计⾓度

Capon算法（MVDR波束形成）

• 最⼩⽅差约束：，约束

• 最优权向量：

• Capon谱：

DML算法（确定性最⼤似然）

• 信号模型：

• 代价函数：

• 其中 为投影矩阵的补空间

• 最⼤化似然函数估计⾓度

SBL算法（稀疏⻉叶斯学习）

• 建⽴稀疏信号模型：

• 假设  具有稀疏先验分布

• 通过EM算法迭代估计超参数

• 算法⾃动学习⽬标位置的稀疏表⽰

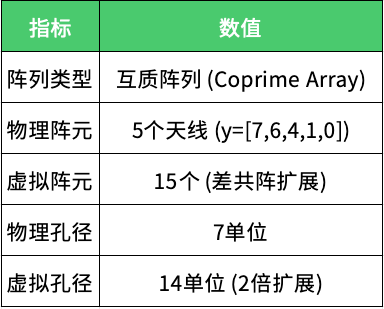

俯仰⾓估计算法（互质阵列）

俯仰向采⽤互质阵列 ，⽀持差共阵扩展和空间平滑：

差共阵扩展原理：

物理阵元位置：[7, 6, 4, 1, 0]

相邻间距：[1, 2, 3, 1] (互质序列)

差共阵(Difference Coarray)：

唯一差值：[-7, -6, -5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5, 6, 7]

连续虚拟ULA：15个阵元 ✓

扩展效果：

阵元扩展：5 → 15（3倍）

孔径扩展：7 → 14（2倍）

分辨率提升：~2倍

空间平滑（Spatial Smoothing）技术：

• 将虚拟ULA划分为多个重叠⼦阵列

• ⼦阵列协⽅差矩阵平均化处理

• 解决互质阵列的相⼲信号问题

• 公式：

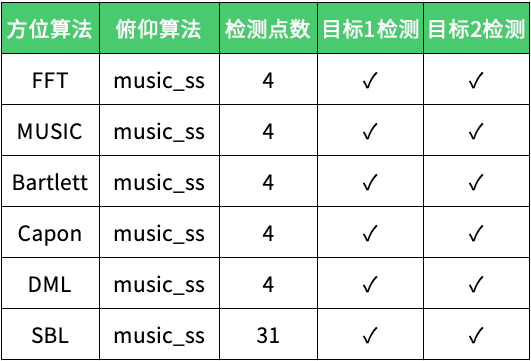

算法性能对⽐

实测数据验证结果（⽬标：10m/-5°/-10° 和 15m/5°/10°）：

推荐配置：

• ⽅位⾓：FFT+抛物线内插（快速）或 MUSIC（⾼精度）

• 俯仰⾓：music_ss（互质阵列空间平滑MUSIC）

DDMA空分复⽤技术

先进的相位编码技术实现多发射天线同时⼯作：

• 8个发射通道独⽴占⽤多普勒⼦带

• 充分利⽤所有发射资源

• 显著提升⽬标检测能⼒

第四章：完整的点云输出

4D环境感知

系统输出丰富的点云信息：

• 距离：厘⽶级精度

• 速度：精准测量⽬标运动状态

• ⽅位⾓：宽视场⾓覆盖

• 俯仰⾓：⾼分辨率⾼度信息

实时处理能⼒

优化的信号处理流程满⾜实时需求：

• Range-Doppler⼆维FFT快速处理

• OS-CFAR智能⽬标检测

• FFT+插值快速⽅位估计

• MUSIC算法⾼精度俯仰估计

第五章：⽅案核⼼优势

1. ⾼性能硬件平台

• CTRX8188F业界领先的射频性能

• Jetson Orin强⼤的AI计算能⼒

• GMSL2可靠的⾼速数据传输

2. 创新天线设计

• 互质阵列扩展虚拟孔径

• ⽅位+俯仰双维度⾼分辨率

• DDMA充分利⽤发射资源

3. 完整软件⽀持

• iRFE驱动框架简化开发

• Python/Matlab快速原型验证

• Docker容器化部署

4. 灵活应⽤场景

• 单雷达快速测试

• 多雷达级联验证

• 远程控制算法开发

应⽤价值

本解决⽅案为⾼级ADAS功能提供精准感知：

✓ ⾼精度⽬标定位（距离+⽅位+俯仰）

✓ ⽬标速度精确测量

✓ 多⽬标实时跟踪

✓ 复杂场景环境理解

适⽤于⾃动紧急制动、⾼速公路⾃动驾驶、换道辅助等⾼级ADAS功能开发与验证。

总结

英⻜凌CTRX8188F雷达芯⽚结合88C0评估板，提供从硬件到软件的完整成像雷达解决⽅案。卓越的射频性能、创新的天线设计、强⼤的处理平台、完善的软件⽀持，为开发者快速验证成像雷达技术提供了理想平台。⽆论是算法验证、系统集成还是产品原型开发，这套⽅案都能显著加速开发进程。
