高压腐蚀环境下的蓝宝石视窗，如何做到应力与腐蚀的“协同防护”？

导读： 在超临界水氧化、深海探测、半导体刻蚀等极端场景中，蓝宝石视窗同时面临数百兆帕压力、上千度高温和强腐蚀介质的“混合攻击”。热应力可能撕裂晶体，腐蚀介质则沿密封界面向内渗透——两者还会相互促进，形成自我加速的破坏循环。本文从“应力-腐蚀协同防护”的视角，拆解活性钎焊、梯度应力管理和晶向防护三条核心技术路径，为硬件工程师提供系统级的可靠性设计参考。

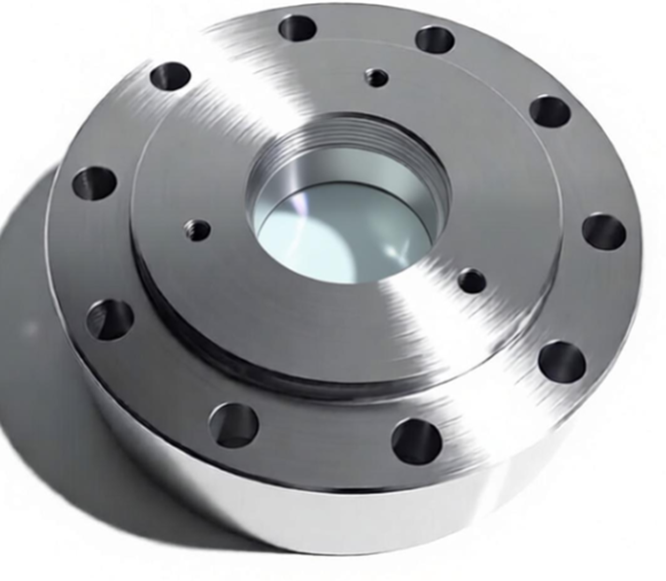

蓝宝石视窗

一、问题的本质：应力与腐蚀如何“联手”破坏窗口？

超临界水氧化处理、高压加氢反应、深海油气探测、半导体刻蚀工艺——这些场景有一个共同的工程难题：如何在数百兆帕压力和上千摄氏度高温下，同时抵御强酸、强碱或含氟等离子体的化学侵蚀，并稳定获取容器内部的光学信号？

蓝宝石单晶（α-Al₂O₃）从材料本征性能来看几乎完美：硬度9级，熔点2040°C，从紫外到中红外全波段透光，化学惰性极强。但好材料不等于好组件。将蓝宝石晶片做成能在设备上长期可靠运行的视窗，至少要跨过三道工程门槛。

第一道门槛：热膨胀失配。 蓝宝石C轴热膨胀系数约5.8×10⁻⁶/°C，而不锈钢法兰约17×10⁻⁶/°C，差了近三倍。热循环时，界面应力足以直接撕裂晶体。更隐蔽的是“亚临界裂纹扩展”——在长期应力和湿气、氢气等环境介质共同作用下，蓝宝石表面的微缺陷会缓慢生长，最终发生无预警断裂。

第二道门槛：腐蚀介质沿密封界面的渗透。 含氟等离子体、强碱高温介质不仅作用在晶体表面，还会沿着封接界面的微观通道向内渗透，与焊料层或金属氧化物键合层发生反应，降低界面结合强度。

更致命的是，应力和腐蚀会“互相帮助”——交变应力拉开微裂隙，裂隙为介质渗透提供通道，渗透加速界面退化，退化反过来让应力更加集中。这是一个自我强化的破坏循环。

第三道门槛：高压微变形。 窗口在高压下的挠曲变形会改变透射波前，还在镀膜层引入附加应力，影响膜层附着力和长期稳定性。

下面我们从三条核心技术路径出发，看看工程上如何打破这个“应力-腐蚀”的恶性循环。

二、核心技术之一：活性钎焊——打造原子级的密封屏障

2.1 密封方案的天壤之别

先看一组数据，感受一下不同密封方案之间的差距：

密封方式	典型漏率(He)	最高耐温	有机物释气	耐腐蚀
O型圈弹性密封	10⁻⁸ Pa·m³/s	≤250°C	有	差
粘接密封	10⁻⁷~10⁻⁵ Pa·m³/s	≤150°C	严重	差
活性钎焊密封	<1×10⁻¹¹ Pa·m³/s	≥800°C	零	优

钎焊密封的漏率比O型圈低三个数量级以上，无有机物释气、无蠕变老化风险，是目前唯一能同时满足超高真空和高温高压要求的集成方式。

2.2 界面化学冶金原理

活性钎焊不是物理贴合，而是让蓝宝石和金属“长”在一起。

工艺条件：真空炉内800~900°C，真空度优于5×10⁻³ Pa。含Ti的Ag-Cu-Ti焊料熔化后，Ti原子向蓝宝石界面迁移，与Al₂O₃发生化学反应——Ti夺取Al₂O₃中的氧，生成Ti₃Al等金属-陶瓷界面化合物层。液态焊料在蓝宝石表面瞬间铺展，冷却后形成永久性气密键合层。

最新进展：

• 东北大学Liu Shaohong团队2024年在《Materials》报道，新型AgCuTi钎焊箔片实现了蓝宝石与Ti6Al4V合金的真空钎焊，接头剪切强度高达132.2 MPa，是迄今最高值。
• 哈工大常青、张丽霞团队2025年通过CNT-AgCuTi复合中间层辅助钎焊，将接头抗剪强度从3 MPa提升至26 MPa。

2.3 三个关键工艺控制点

金属化预处理： 在蓝宝石钎焊面磁控溅射钛/钼多层薄膜（约300 nm），形成活性过渡层，确保焊料均匀铺展。

装配间隙控制： 晶片、焊料箔、法兰在石墨夹具中叠层，精确控制间隙在50~80 μm——这个间隙同时承担缓冲热膨胀差和控制残余应力的双重功能。

多段控温曲线： 在活性元素反应温度区间充分保温，然后缓慢降温释放焊接残余应力。

2.4 腐蚀防护的“成分定制”

针对特殊介质，可通过调整焊料成分增强界面化学稳定性。添加少量Cr或V可在界面形成更稳定的尖晶石型复合氧化物保护层。在核反应堆监测等强辐照场景，选用无Cd、无Zn的定制焊料，避免辐照诱导的界面相变。

三、核心技术之二：梯度应力管理——打断“应力-腐蚀”循环

3.1 工程思路：不“消除”应力，而是“化解”应力

热应力在物理上不可能消除。正确的做法是用中间结构将应力梯度逐步吸收，使传递到晶体和密封界面上的应力降至安全阈值以下。

3.2 双C形环结构：已验证的工程方案

2021年，德国波恩大学Ockenfels团队在《Review of Scientific Instruments》上报道了双C形环柔性结构：

• 靠近蓝宝石一环：采用可伐合金（热膨胀系数5.3×10⁻⁶/°C，与蓝宝石C轴5.8×10⁻⁶/°C高度匹配）
• 靠近法兰一环：采用镍基合金，膨胀系数居中
• 温度变化时，两个C形环通过弹性-塑性变形逐级吸收热膨胀差异

实测数据： 20~450°C热循环、10⁻⁶ mbar至330 bar压力范围内，泄漏率低于每天30，超出常规氦质谱检漏仪检测下限。

3.3 折叠环：应对更剧烈的热冲击

当温度梯度更大、升降温更快时（如超临界水氧化装置的快速启停），双C形环的应力吸收能力仍有上限。折叠环通过增加轴向折叠层数，延长应力传递路径，相当于集成了多级弹性元件，总应力衰减幅度呈指数级增加。

3.4 可伐合金的“双重身份”

可伐合金（Fe-29Ni-17Co）不仅热膨胀与蓝宝石匹配，还在钎焊过程中表面形成致密氧化膜，与焊料活性元素发生二次反应，形成更复杂的梯度界面结构——因此同时承担了力学过渡和化学界面优化的双重功能。

3.5 为什么说应力管理也是腐蚀防护？

密封界面的退化路径遵循一个恶性循环：应力开裂→介质渗透→腐蚀弱化→应力加剧。C形环的柔性缓冲从源头上降低了传递到密封界面的应力幅值，打断了这个循环的起点，从力学和化学两个维度同时保护了密封完整性。



四、核心技术之三：晶向选择与表面能调控

4.1 C面：力学和耐腐蚀性能同时最优

蓝宝石不同晶面的表面能和原子排列密度不同。C面（0001）是密排面，原子密度最高、表面能最低，在大多数化学环境中耐腐蚀性能最优。这也是承压窗口选择C轴切割的双重理由——力学性能和耐腐蚀性能在该方向上同时达到最佳。

选型建议： 强碱高温环境优先选用C面窗口，控制亚表面损伤深度低于1 μm，配合可伐过渡环和双C形结构。

4.2 表面能调控：让窗口“自清洁”

深海环境中，窗口面临微生物、悬浮颗粒和油污附着问题。长期布放的海底观测站无法定期清洗，需要依靠表面处理技术：

• 超疏水涂层：表面制备微纳复合结构，水接触角超过150°，污染物难以附着
• 光催化自清洁：沉积TiO₂薄膜，在紫外光下产生自由基降解有机物

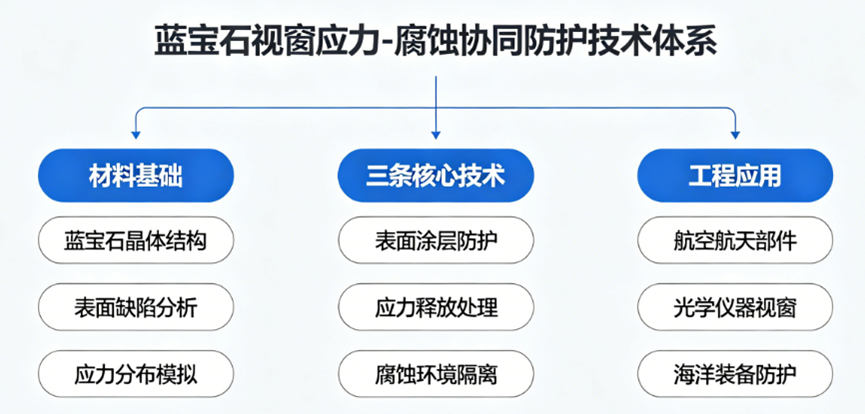

4.3 三层协同防护框架

层级	策略	核心功能
基础层	C面晶向选择	最低表面能，最高化学稳定性
增强层	表面处理	按介质类型匹配（增透膜/超疏水/光催化）
保护层	应力管理结构	隔绝热应力与腐蚀介质的协同作用

五、断裂预测：指数内聚力模型的应用

在深海高压应用中，蓝宝石窗口承受超110 MPa的静水压力。传统安全系数法难以准确预测长期服役的断裂风险。

中科院电工所Li Xiaolong团队2024年在《Ships and Offshore Structures》发表的研究，提出了基于指数内聚力模型的断裂预测方法——在裂纹尖端区域引入指数形式牵引-分离关系的界面单元，通过有限元仿真模拟裂纹从起裂、扩展到失稳的全过程。该模型已通过全海深压力测试验证，在127 MPa条件下准确确定了窗口的断裂损伤形态和失效位置。

工程应用四步法：

1. 纳米压痕+微悬臂梁实验测定断裂韧性和亚临界裂纹扩展参数
2. 建立窗口-法兰-密封结构多层非线性有限元模型，在钎焊界面和亚表面损伤区域植入内聚力单元
3. 模拟加压过程中裂纹萌生和扩展，确定临界压力和失效模式
4. 结合服役压力谱和腐蚀环境参数，评估目标服役周期内的失效概率

重要提示： 腐蚀介质会显著加速亚临界裂纹扩展，需要在寿命评估中引入“环境加速因子”对界面结合强度进行退化修正。

六、产业前沿：大尺寸蓝宝石水冷窗的分级分步封接

大尺寸窗口的痛点在于：面积越大，钎焊时温度梯度越剧烈，残余应力越高，成品率越低。

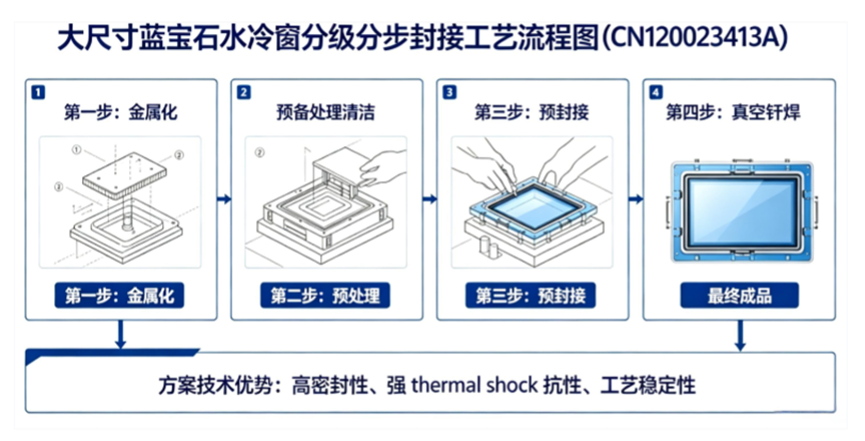

2025年，成都斯锐克科技公开了一项专利（CN120023413A）——“一种大尺寸蓝宝石水冷窗封接方法”，提出了分级分步封接方案：

1. 蓝宝石窗片金属化处理
2. 金属化窗片+可伐过渡件，氢气炉内高温钎焊（两者热膨胀匹配，低应力焊接）
3. 上述子组件+不锈钢法兰，氢气炉内二次高温钎焊（可伐合金充当“热膨胀适配器”）
4. 氩弧焊集成水冷接头，实现主动冷却

这套方案将最大的热失配应力隔离在远离晶体的法兰界面上，每步可在不同温度制度下完成。从产业角度看，这标志着国产蓝宝石窗口封接从“能封住”走向“封得精、封得巧”。

七、典型应用配置速查

应用场景	核心挑战	推荐配置
超临界水氧化	450°C+、330bar+、强氧化介质、快速热冲击	C面窗口+可伐过渡环+双C形柔性结构+Ag-Cu-Ti钎焊
万米深海	110MPa静水压、海水电偶腐蚀	厚壁C轴窗口+亚表面损伤<1μm+活性钎焊+指数内聚力模型评估
半导体刻蚀	含氟等离子体、300-450°C反复烘烤、UHV	C面窗口+Ta₂O₅/SiO₂增透膜+钛合金法兰+活性钎焊

八、趋势与展望

传感化： 蓝宝石光纤可在1500°C+长期工作，通过嵌入式光纤布拉格光栅原位实时测量窗口温度梯度和应力状态。以蓝宝石窗口为基底、蓝宝石光纤为传感媒介的“自感知窗口”已从实验室走向工程原型验证。

直接键合： 日本京瓷开发的蓝宝石-蓝宝石直接键合技术，无需焊料层，可在约1500°C下使用，从根本上避免了焊料在超高温下的软化和腐蚀。

标准体系： 目前国内已发布GB/T 40381-2021《激光窗口用蓝宝石晶体板状材料规范》，但涵盖封接结构和泄漏率的组件级综合标准仍在完善中。随着国产大飞机、深海探测等重大需求增长，建立材料级-器件级-系统级的多层次标准体系将是产业发展的基础设施。

---

结语

蓝宝石视窗的耐压与耐腐蚀技术，本质是一套“材料-界面-结构”三位一体的系统工程。晶向选择打基础，活性钎焊建核心，梯度应力管理做保障，断裂预测模型当评估工具，腐蚀防护策略定应用方向——五者协同，构成完整的可靠性保障体系。随着自感知窗口和超高温直接键合等技术成熟，蓝宝石视窗正在从被动透明屏障走向主动智能平台，为AI视觉系统和极端环境科学探索提供更强大的光学感知能力。

---
