一文讲透蓝宝石视窗：从晶体生长到活性钎焊，这颗“透明金刚石”如何征服极端工况？

导读： 在半导体刻蚀机、深海潜水器、航天光学系统中，有一种元件看似不起眼却至关重要——蓝宝石视窗。它凭什么成为高压、高温、高真空场景下的唯一选择？活性钎焊又是如何解决陶瓷-金属封接这一世纪难题的？本文带你深入拆解。

---

你有没有想过：为什么有些“玻璃”比铁还硬？

       硬度9级、熔点2040°C、抗压强度超2GPa……这些参数如果用在某种新型合金上，已经足够惊艳。但它们属于一种“玻璃”——单晶蓝宝石视窗。

       在电子制造和精密仪器领域，蓝宝石视窗是连接“观察需求”与“极端环境”的关键接口。无论是半导体腔室内的等离子体监测，还是万米深海的光学成像，蓝宝石视窗都在默默承担着透明屏障的角色。今天我们就从材料、工艺、设计到选型，全面拆解这项硬核技术。

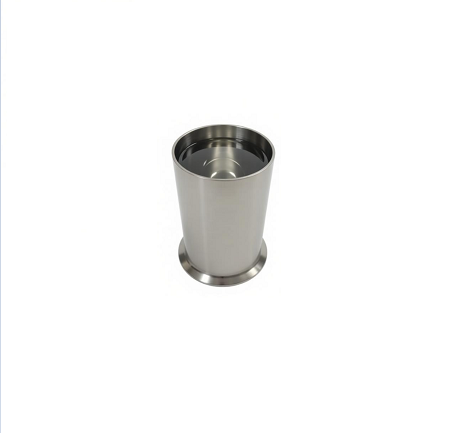

KF蓝宝石视窗

一、材料基因：蓝宝石到底强在哪？

      蓝宝石视窗的基底材料是高纯度单晶α-Al₂O₃（纯度≥99.99%）。它不是天然宝石，而是人工生长的单晶材料。为什么这种材料能成为极端工况下的首选？咱们用工程师最熟悉的“参数说话”模式来对比：

蓝宝石 vs 石英 vs BK7 关键指标对比

参数	蓝宝石	熔融石英	BK7/K9
莫氏硬度	9	5.5~6.5	5~6
透光范围	150nm~5.5μm	170nm~2.5μm	350nm~2μm
最高工作温度	~2000°C	~1100°C	~500°C
抗压强度	>2 GPa	~1.1 GPa	~0.5 GPa
杨氏模量	~435 GPa	~70 GPa	~80 GPa
热膨胀系数	5.0~6.6×10⁻⁶/°C	~0.55×10⁻⁶/°C	~7.1×10⁻⁶/°C
化学稳定性	极佳	优良（怕氢氟酸）	一般

划重点：

• 硬度比肩金刚石，普通砂石金属完全刮不花
• 透光覆盖紫外到中红外，多光谱应用通吃
• 杨氏模量是铁的2倍，受力不易变形
• 唯一短板：热膨胀系数比石英大（后面会讲怎么破）

        此外，蓝宝石在超高真空（UHV）环境下还有一项“隐藏技能”——极低的释气性。在高能物理加速器和聚变装置里，窗口材料一旦释放杂气就会污染真空腔，蓝宝石的单晶结构恰好保证了长期稳定性。

一句话总结：同时需要承压、耐温、耐腐蚀、高透光的场景，蓝宝石基本是唯一解。

二、从晶锭到组件：制造工艺全拆解

        蓝宝石视窗的产业链可分为三个核心环节：晶体生长→精密加工→镀膜封接。

1. 晶体生长：怎么长出大块蓝宝石？

        主流方法有三种：泡生法、热交换法和导模法。其中泡生法是目前生长大尺寸晶锭的首选——利用籽晶在熔体中引晶，可长成高质量、大直径的晶体。国内企业在这方面已具备较强竞争力，相关“泡生法生长大尺寸掺钛蓝宝石晶体”等专利技术也已成熟。

2. 精密加工：硬到让刀具崩溃的材料

        蓝宝石莫氏硬度9级，传统机械加工只能用金刚石工具硬啃。直接后果是：良率不足50%，耗材磨损成本占加工总成本的40%以上。

        现代工艺采用“切割→减薄→双面粗磨→单面精磨→CMP化学机械抛光”的标准化流程，最终实现：

• 表面粗糙度 ≤0.1 μm
• 表面质量 80-50划痕-麻点等级
• 优异的平行度和透射波前精度

        这是蓝宝石能在高端工业、医疗和军工中发挥光学性能的基础。

3. 镀膜：为什么要给蓝宝石“穿衣服”？

        蓝宝石的折射率较高（nd≈1.76），如果不镀膜，单面反射率约7.5%，双面总透过率只有85%左右。对于精密光学系统，这显然不够。

解决方案是镀AR增透膜——通常采用氧化钽（Ta₂O₅）和二氧化硅（SiO₂）交替叠加的多层膜结构，可将透过率提升至98%以上。

三、核心技术：活性钎焊与应力管理

        这一部分是蓝宝石视窗制造中技术含量最高的环节，也是区分高端产品和普通产品的分水岭。

1. 活性钎焊：让陶瓷和金属“长”在一起

        蓝宝石是陶瓷，金属法兰是合金，两者的结合不能靠胶粘（高温高真空会失效），也不能靠简单机械夹持（密封性不够）。

活性钎焊是工业主流方案：在真空环境下，使用含钛（Ti）或锆（Zr）的活性焊料，使蓝宝石晶片与金属法兰在界面处发生化学反应，形成原子级别的冶金键合。

        成品泄漏率有多低？

• 常规产品：低于2×10⁻¹⁰ atm cc/sec He
• 高端产品：1×10⁻¹¹量级

        这个数字什么概念？大概就是一颗氦分子，一年也漏不过去几个。满足超高真空（UHV）和高压容器的长期使用，完全没问题。

2. 热膨胀失配：工程师的“噩梦问题”

        蓝宝石的热膨胀系数（5.0~6.6×10⁻⁶/°C）和不锈钢法兰（约17×10⁻⁶/°C）差了近3倍。热循环过程中，两者的膨胀量不一致会产生巨大的界面应力，足以直接撕裂蓝宝石晶体。

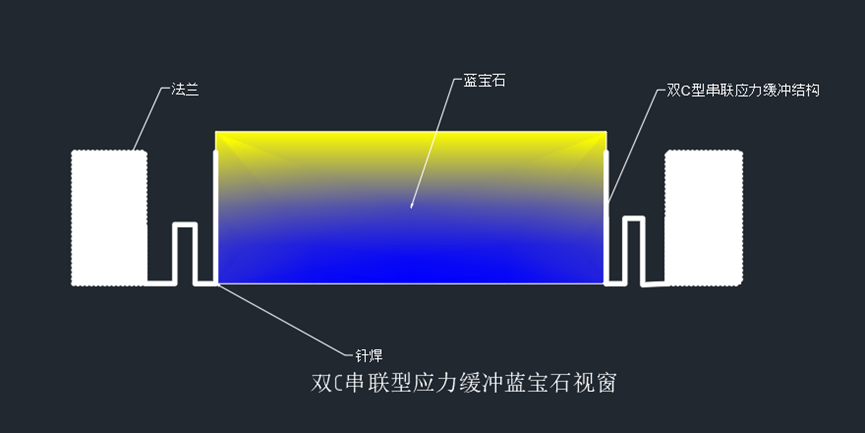

解决办法：双C串联型梯度应力缓冲结构

• 第一环（靠近蓝宝石）：采用可伐合金，热膨胀系数与蓝宝石接近，减少直接应力冲击
• 中间过渡环：膨胀系数居中，通过弹性变形和受控塑性变形吸收位移差
• 最外层：不锈钢法兰，与设备接口焊接

        温度变化时，多层柔性金属环像“减震器”一样逐步吸收热膨胀差异，确保传递到晶体上的应力始终在安全阈值以下。这就是蓝宝石视窗能够长寿命运行的秘密。

3. 隐藏风险：亚临界裂纹扩展

        这是一个容易被忽视但致命的因素。蓝宝石表面的微小缺陷，在长期应力和湿气共同作用下会缓慢生长，达到临界尺寸后发生无预警断裂。

        因此，工程设计中许用应力的取值必须远低于材料本征强度，并且需要将预期服役时间纳入寿命评估模型。做可靠性设计的工程师务必关注这一点。

四、应用版图：蓝宝石视窗都在哪里“打工”？

1. 半导体制造——用量最大的战场

        在等离子体刻蚀、CVD/PECVD等工艺腔室中，蓝宝石窗直接承受等离子体轰击和含氟腐蚀气体。其耐氟等离子体特性可显著延长设备维护周期、提高晶圆产能。在AI芯片的光刻系统和刻蚀设备中，蓝宝石窗口同样是关键元件。

2. 航空航天与国防——极端温差下的守护者

        前视红外（FLIR）系统、瞄准吊舱、航天器舷窗……蓝宝石能在-200°C至2000°C之间保持结构稳定，保护昂贵传感器免受高速颗粒和盐雾侵蚀。国产大飞机C919和长征系列火箭中，蓝宝石窗口已是关键部件。

3. 深海探测——万米之下的“眼睛”

        针对马里亚纳海沟设计的蓝宝石观察窗，可承受超过110MPa静水压力（对应11000米水深），同时保持超高真空级别的密封。已成功应用于全海深载人潜水器和无人着陆器。

4. 医疗电子——内窥镜的核心光学元件

        硬式内窥镜、CT/MRI术中成像设备中，蓝宝石窗口提供无畸变光学通路，且对X射线透明，不影响诊断图像。本文涉及的技术成果部分来源于中央引导地方发展资金项目“医疗电子内窥镜光学组件产业化”（YDZX2023128），致力于推动国产高端医疗内窥镜核心光学组件的产业化。

5. 消费电子——iPhone背后的抗刮功臣

        高端手机摄像头保护镜片、智能手表屏幕（如Apple Watch Ultra），看中的就是蓝宝石的抗刮划性能——是康宁大猩猩玻璃的3倍。

五、选型实战：工程师最常问的三个问题

Q1：蓝宝石和石英视窗怎么选？

• 选石英：极致紫外透过、超低热膨胀、机械强度要求不高
• 选蓝宝石：高压、高温、强腐蚀、耐刮擦、高硬度要求

Q2：蓝宝石视窗必须镀膜吗？
强烈建议镀AR膜。不镀膜透过率约85%，镀膜后98%+，对精密光学系统影响显著。镀膜材料多用Ta₂O₅/SiO₂多层膜体系。

Q3：怎么判断产品质量是否达标？

• 材料层面：参照GB/T 40381-2021和SJ 20388A-2016
• 组件层面：泄漏率、设计压力、温度循环后的密封完整性才是硬指标
• 建议与专业制造商联合制定验收规范

六、市场与技术趋势

        据QYResearch数据，2025年全球蓝宝石衬底及窗口片市场约7.61亿美元，预计2032年达9.85亿美元（CAGR 3.8%）。中国在晶体生长规模上全球领先，但高端光学加工精度和镀膜技术仍有追赶空间。

未来三大趋势值得关注：

• 大尺寸化：≥200mm乃至300mm窗口的制备
• 智能化集成：窗口与温度/光学传感器融合，服务AI视觉和工业4.0
• 极端性能化：面向核聚变、超临界水氧化等更苛刻工况

结语

        蓝宝石视窗是一个典型的“看着简单、做起来要命”的精密元件。它的技术含量藏在那条从高纯晶体生长到原子级封接的漫长产业链里。对电子工程师而言，理解其材料特性、封接工艺和选型要点，不仅有助于系统设计，更是把握高端制造国产化趋势的一把钥匙。
